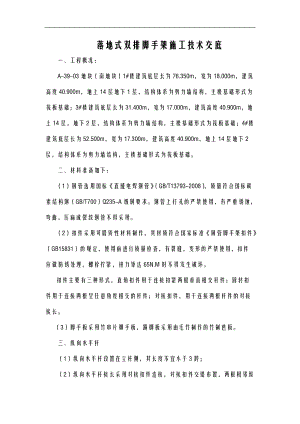

落地式双排脚手架施工技术交底一、工程概况：A-39-03地块（南地块）1#楼建筑底层长为76.350m，宽为18.000m，建筑高度40.900m，地上14层地下1层，结构体系为剪力墙结构，主楼基础形式为筏板基础；3#楼建筑底层长为31.400m，宽为17.000m，建筑高度40.900m，地上14层，地下2层，结构体系为剪力墙结构，主楼基础形式为筏板基础；4#楼建筑底层长为52.500m，宽为17.300m，建筑高度40.900m，地上14层地下2层，结构体系为剪力墙结构，主楼基础形式为筏板基础。二、材料准备如下：（1）钢管选用国标直缝电焊钢管（GB/T13793-2008），质量符合国标碳素结构钢（GB/T700）Q235-A级钢要求。钢管上打孔的严禁使用，有严重锈蚀，弯曲，压扁或裂纹钢管不得采用。（2）扣件采用可锻铸性材料制作，其材质符合国家标准钢管脚手架扣件（GB15831）的规定，使用前进行质量检查，有裂缝，变形的严禁使用，扣件应做防锈处理，螺栓拧紧，扭力矩达65N.M时不得发生破坏。扣件主要有三种形式，直角扣件用于连接扣紧两根垂直相交杆件；回转扣件用于连接两根呈任意角度相交的杆件；对接扣件，用于连接两根杆件的对接接长。 （3）脚手板采用竹串片脚手板，踢脚板采用由毛竹制作的竹制芭板。三、纵向水平杆（1）纵向水平杆设置在立杆侧，其长度不宜小于3跨；（2）纵向水平杆接长采用对接扣件连接，对接扣件交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不能大于 0.40m； （3）纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；四、横向水平杆（1）主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm，排脚手架的外伸长度 300mm；（2）作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距1/2；（3）纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上； （4）脚手板采用竹串片，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上；五、脚手板（1）作业层脚手板应铺满，铺稳，离开墙面300mm；（2）冲压钢脚手板，木脚手板，竹串片脚手板等，应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。脚手板采用搭接铺设，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm；（3） 作业层端部脚手板探头长度应取150mm,其板长两端均应与支承杆可靠地固定；（4） 首层应满铺竹夹板、平网；竹夹板预留一层以备施工作业层使用；平网竖向间距不大于4步横杆间距 六、立杆（1）每根立杆底部设置底座或垫板； （2）脚手架必须设置纵、横向扫地杆。纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不大于1m。靠边坡上方的立杆轴线到边坡的距离不小于500mm； （3）脚手架底层步距不大于2m；（4）立杆必须用连墙件与建筑物可靠连接，连墙件布置方式为2步3跨，竖向间距3.60m，水平间距4.50m。（5）立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接，搭接应符合下列规定： a. 立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步，同步隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心在主节点的距离不宜大于步距的1/3； b.搭接长度不小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘距离不小于100mm。 （6）立杆顶端高出作业面1.5m。七、连墙件（一）连墙件应用扣件与外排立杆连接牢靠，宜靠近主节点设置，偏离主节点的距离不大于300mm； （二）应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；（三）优先采用菱形布置，也可采用方形，矩形布置；（四） 一字型、开口型脚手架两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不大于4m；（五） 采用刚性连墙件与建筑物可靠连接，亦可采用拉筋和顶撑配合使用的附墙连接方式。严禁使用仅有拉筋的柔性连墙件；（六）连墙件的构造要求：连墙件中的连墙杆或拉筋宜呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用斜连接；（七）连墙件的构造要求：连墙件必须采用可承受拉力和压力的构造，采用拉筋必须配用顶撑，顶撑应可靠地顶在混凝土圈梁柱等结构部位。拉筋应采用两根以上直径4mm的钢丝拧成一股，使用时不应少于2股，亦可采用直径不小于6mm的钢筋；（八）当脚手架下部暂不能设连墙件时可搭设抛撑。抛撑应采用通长杆与脚手架可靠连接，与地面的倾角应在45度60度之间；连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除。八、门洞处构造（1）门洞采用上升斜杆，平行弦杆桁架结构型式，斜杆与地面的倾角在45度60度之间。门洞桁架的型式采用B型；（2） 双排脚手架门洞处的空间桁架，除下弦平面外，应在其余5个平面的图示节间设置一根斜腹杆；（3） 斜腹杆宜采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150mm。当斜腹杆在1跨跨越2个步距时，宜在相交的纵向水平杆处增设一根横向水平杆，将斜腹杆固定在其伸出端上；斜腹杆宜采用通长杆件，当必须接长使用时，宜采用对接扣件连接，也可采用搭接；（4）门洞桁架下的两侧立杆应为双管立杆，副立杆高度应高于门洞口12步；（5）门洞桁架中伸出上下弦杆的杆件端头，均应增设一个防滑扣件，该扣件宜紧靠主节点处的扣件。九、剪刀撑与横向斜撑（1）每道剪刀撑跨越立杆的根数 6，每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45度60度之间；（2）外侧立面的两端各设置一道剪刀撑，由底至顶连续设置；中间各道剪刀撑之间的净距不应大于15m； （3）剪刀撑斜杆的接长宜采用搭接，搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘距离不应小于100mm； （4）剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm；（5）横向斜撑的设置应在同一节间，由底至顶层呈之字型连续布置，斜撑采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150mm。当斜撑在1跨跨越2个步距时，宜在相交的纵向水平杆处增设一根横向水平杆，将斜撑固定在其伸出端上；斜撑采用通长杆件，接长使用时采用对接扣件连接或搭接；（6）脚手架可不设横向斜撑。十、地基与基础根据本工程脚手架搭设高度和施工现场的土质情况，对脚手架基础按建筑地基基础工程施工质量验收规（GB50202-2002）的有关规定进行处理。架基采用三七灰土回填，考虑到外架的牢固、稳定、安全、必须对基上土分层夯实，平整，再浇宽1米C15砼垫层10cm厚抹平，脚手架底座面标高应高于自然地平50mm，四周做返水沟作有序排水，防止架基浸水下沉，影响安全，基础验收合格后应准确放样定位。对于部分主楼，当有立杆在筏板以外时，需对筏板以外区域用4：6级配沙石进行分层回填夯实，上部用C15砼硬化500mm宽立杆基础。十一、脚手架拆除 （1）应全面检查脚手架的扣件连接、连墙件，支撑体系等是否符合构造要求； （2）应根据检查结果确定拆除顺序和措施，经主管部门批准后方可实施； （3）应由施工负责人进行安全技术交底； （4）拆除作业应由上而下逐层进行； （5）连墙件必须随脚手架逐层拆除，严禁先拆连墙件整层或数层后再拆除脚手架，分层拆除，高度不应大于2步，如大于2步，应增设连墙件加固；（6）当拆至最后一根立杆高度时，应在适当位置加临时抛撑后再拆除连墙件；（7）各构配件严禁抛掷至地面。十二、脚手架施工图双排脚手架，搭设至三层顶，高度<20米，立杆采用单立管。立杆的纵距不大于1.50米，立杆的横距0.8米，立杆的步距不大于1.8米。排架距离结构0.30米，横杆的步距不大于1.80米，栏杆高度0.9米。立面满挂密目安全网封闭（规格L-1.8×6m 2000目/100cm2）。水平网间距不大于4步。钢管类型为48×2.8，连墙件采用每层一拉，水平间距4.5米。施工活荷载为3.0kN/m2，同时考虑2层施工。脚手板采用竹串片，荷载为0.35kN/m2，按照铺设4层计算。栏杆采用竹串片，荷载为0.17kN/m，安全网荷载取0.0100kN/m2。脚手板下大横杆在小横杆上面，且主结点间增加一根大横杆。1500150015001500150015001500150015001500150015001500150015001500150015001500150015001800纵向立面图<600500<400500150015001500150015001800180018001800AA500<600800A-A剖面图1800<2000200200500150015001500150015007500立杆布置局部图2001800180018001800180018001800180018001800365031202900290029002900800横杆立面图脚手架入口图交底人：被交底人：
