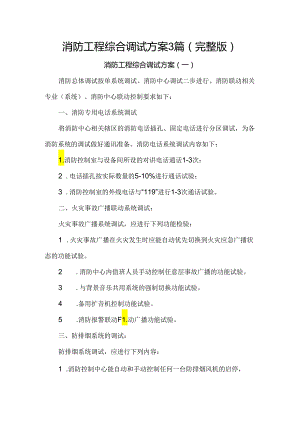

消防工程综合调试方案3篇（完整版）消防工程综合调试方案（一）消防总体调试按单系统调试、消防中心调试二步进行。消防联动相关专业（系统）、消防中心联动控制要求如下：一、消防专用电话系统调试将消防中心相关辖区的消防电话插孔、固定电话进行分区调试，为各消防系统的调试做好通讯准备。消防电话系统调试内容如下：1.消防控制室与设备间所设的对讲电话通话1-3次：2 .电话插孔按实际数量的5-10%进行通话试验：3 .消防控制室的外线电话与“119”进行1-3次通话试验。二、火灾事故广播联动系统调试：火灾事故广播系统调试，应进行下列功能检验：1 .火灾事故广播在火灾发生时应能自动优先切换到火灾应急广播状态的功能试验。2 .消防中心内值班人员手动控制任意层事故广播的功能试验。3 .与背景音乐共用系统的强制切换功能试验。4 .备用扩音机控制功能试验。5 .消防报警联动F1.动广播功能试验。三、防排烟系统的调试：防排烟系统调试，应进行下列内容：1 .消防控制中心能自动和手动控制任何一台防排烟风机的启停，显示风机的动作和故障状态：能显示电动加压送风阀和电动排烟阀的状态。2 .各防排烟风机、加压风机均能就地手动控制。3 .不同类型的风机在平时和火灾时的状态不同。4 .与通风系统合用的排烟风机和补风机，非对应区域火灾报警时，全部关闭。5 .排烟风机控制：（1）任何一台排烟风机进口处设280'C防火阀，该阀动作时就地关闭对应排烟风机。（2）地下空调机房、内走道等设双速排烟风机，平时风机低速排风，当对应区域火灾报警时，风机高速排烟。（3）防火分区内设多个防烟分区，共用一台排烟风机。某一防烟分区报警时，开启着火区排烟阀和排烟机。火灾蔓延到相邻分区时,再开启对应的排烟阀。（4）防火分区内只设一个防烟分区，对应一台排烟风机。区域内任一处着火时，开启排烟机。（5）防火分区内设多个防烟分区，共用一台排烟风机。平时通风，风机和电动防火阀全部开启。当某一防烟分区报警时，关闭其他防烟分区的防火阀，仅开启着火区的防火阀。火灾蔓延到相邻防烟分区时，再开启对应的排烟阀。6 .加压风机控制：（1）加压风机：当某层火灾报警时，开启该层及其相邻上层的前室和电梯前室加压送风阀，开启对应电梯间、前室加压风机。（2）管道式烟感报警时，关闭进风口处的防烟阀和关闭对应加压风机。7 .补风机控制：（1）若干防火分区共用一台补风机：任一防火分区火灾报警时,开启对应的电动防烟阀和补风机。（2） 一个防火分区采用一台补风机：防火分区内不能自然补风,任一处火灾报警时，开启对应补风机。（3） 一个防火分区局部采用一台补风机：防火分区内局部不能自然补风，对应区域任一处火灾报警时，开启对应补风机。四、火灾报警系统调试火灾报警系统的调试应进行如下内容：1 .火灾H动报警系统调试，应分别对探测器、区域报警控制器、集中报警控制器、火灾报警装置和消防控制设备等逐个进行单机通电检查，正常后方可进行系统调试。2 .火灾自动报警系统通电后，应按国家标准火灾报警控制器通用技术条件的有关要求，对报警控制器进行下列功能检查：（1）火灾报警自检功能：（2）消音、复位功能；（3）故障报警功能；（4）火灾优先功能：（5）报警记忆功能；（6）电源自动转换和备用电源的H动充电功能；（7）备用电源的欠压和过压报警功能。3 .检查火灾F1.动报警系统的主电源和备用电源，其容量应分别符合现行有关国家标准的要求，在备用电源连续充放电3次后，主电源和备用电源应能自动转换。4 .应采用专用的检查仪器对探测器逐个进行试验，其动作应准确无误。5 .应分别用主电源和备用电源供电，检查火灾自动报警系统的各项控制功能和联动功能。消防联动控制参照火灾FI动报警系统施工图设计说明及深化设计后的联动方案，按消防规范逐项试验。6 .火灾F1.动报警系统应在运行120小时无故障后，应按规定填写调试报告。五、消防水灭火系统调试<-）消火栓给水系统的调试1.系统调试包括水源测试、消防水泵、稳压泵性能试验、室内、外消火栓功能试验和系统联动试验等内容。通过压力表、流速仪等检测仪表，对室内、外消火栓、屋顶消火栓进行测试；对于临时高压系统来讲，还需启动消防水泵；通过消防车从水泵接合器处向室内管网供水、加压，验证室内的消火栓和屋顶消火栓的流量，充实水柱长度、保护面积等功能是否能满足设计和规范要求。2.系统联动试验还应包括：通过揪按消火栓箱上的消防按钮后观查，能否在Smin内启动消防水泵，并使该系统的任何一个消火栓达到设计要求的灭火功能；消防水箱是否有保证火灾初期IOmin供水能力等。上述调试工作，应在甲方监理公司和消防监督部门布.关人员在场的情况下进行，并应及时填写试验记录。（二）自动喷淋系统调试：系统调试应包括：水源测试、消防泵性能试验、报警阀性能试验、排水装置试验、系统联动试验、灭火功能模拟试验。1.水源测试应符合下列要求（1）用压力表、皮托式流速测定管测定并计算室外水源管道的压力和流量，它们应符合设计要求。（2）核实重力水箱的容积是否符合有关规范规定,是否有保证消防蓄水量的技术措施。（3）核实消防水池的容积是否符合有关规范规定,是否有保证消防蓄水量的技术措施。（4）核实水泵接合器的数量和供水能力是否能满足系统灭火和要求，并通过移动式消防泵的供水试验予以验证。2 .消防泵性能试验应符合下列要求以H动或手动方式启动消防泵，达到设计流量和压力时.，其压力表指针应稳定；运转中应无异常声响和振动；各密封部位不得有泄漏现象。以备用电源叨断后，消防水泵的运转情况仍符合上述要求。3 .以自动式和手动方式启动稳压泵后，在其共管区域末端度试水装置开启放水的情况下，五分钟内应能达到设计压力，且压力表指针稳定。4 .湿式报警阀性能试验应按如下程序进行：打开系统试水装置后，湿式报警阀应能及时动作，经延迟器延时5-9OS后，水力警铃应准确地发出报警信号，水流指示器应输出报警电信号，压力继电器应能接通电路报警，并启动消防水泵。5 .对系统进行排水装置试验时，应将控制阀全部打开，全开主排水阀并保持到系统压力稳定为止。若系统所排放出的水能及时进入排水系统，未出现任何水害，试验即为合格。6 .系统联动试验符合下列要求：(1)用烟感探测器专用测试仪输入模拟信号应在15秒内输出报警和启动系统执行信号，并准确、可竟地启动整个系统。(2)用感温探测器专用测试仪输入模拟信号后应在20秒内输出报警和启动系统执行信号，并准确、可嵬地启动整个系统。7 .当消防监督部门认为有必要时，应作灭火功能模拟试验。对个另区域或房间升温，使一个或数个喷头动作喷水，然后验证其保护面积、喷水强度和水力、电力报警装置的联动是否符合设计和有关规范规定。(三)水幕系统调试；参照F1.动喷淋系统调试。(四)雨淋系统调试：参照自动喷淋系统调试。（五）预作用循环灭火系统调试：参照Ii1.动喷淋系统调试。六、防火卷帘的调试1.在防火卷帘两侧均设有现场手动升降按钮、烟温复合探测器和声光报警器。防火卷帘设易熔合金控制方式。2 .当任一通道上的防火卷帘任一侧任一个探测器报警时，防火卷帘下降至距地1.8米；当防火卷帘任一侧两个不同地址的探测器同时报警或人工确认发生火灾时，防火卷帘下降至地面。3 .当任一非通道上的防火卷帘任一侧任一个探测器报警时,防火卷帘下降至地面。4 .防火卷帘动作后的位置返回信号至火灾控制屏。七、气体灭火系统调试气体灭火系统应进行如下调试：气体灭火系统防护区内的火灾探测、报警和消防联动F1.成一体系，火灾报警控制器监测并显示气体灭火系统的报警、喷放信号、气体泄漏信号和H动/手动状态。系统具有自动灭火、手操电动灭火和人工应急灭火三种功能。在报警、喷射各阶段,消防控制中心应有声光报警信号,并能手动切断音响信号。（一）自动灭火1 .保护区上方设温、烟或其它类型的探测器。当保护区内一只探测器报警时，就地控制箱接收并发出警报，同时送给中心火灾报警控制器：当两个不同地址的探测器一齐报警时，就地控制箱进入准备灭火阶段。延时30秒后启动气体灭火系统，并向中心火灾报警控制器发出灭火信号。中心火灾报警控制器接收并显示气体灭火系统的工作及故障状态。2 .在延时过程中，如需终止灭火，手动启动保护区门口附近或就地控制箱的紧急切断按钮，即应终止灭火。（二）手操电动灭火1.手动启动保护区门口附近或就地控制箱的紧急灭火按钮，延时30秒后启动气体灭火系统，并向中心火灾报警控制器发出灭火信号。中心火灾报警控制器接收并显示气体灭火系统的工作及故障状态。3 .在延时过程中，如需终止灭火，手动启动保护区门口附近或就地控制箱的紧急切断按钮，即应终止灭火。（三）人工应急灭火1.手动打开保护区的控制气瓶，控制气瓶依次打开选择阀和气体灭火剂储气瓶即应灭火。4 .手动依次打开选择阀和气体灭火剂储气瓶即应灭火。八、电梯的控制消防系统应对电梯进行如下控制：1 .模拟某层楼发生火灾,即在消防控制室发出强制所有电梯依次降首层的信号并接收其反馈信号。电梯到达首层后,停止非消防电梯的运行,消防电梯待命。2 .电梯显示控制盘应显示电梯的运行状态和对电梯进行必要的控制。3 .启动首层消防电梯旁的消防员专用按钮，所有电梯应回首层。九、非消防电源联动控制：当某处确认发出火灾时，在消防控制室发通知要求配电控制室人工（或在消防控制中心键盘控制）控制停止该区与消防无关的电源。十、火灾应急照明控制任意一层发生火灾时，自动接通火灾应急照明和疏散指示标志灯。十一、消防中心联动控制台控制1.宜接手动控制消防水泵、防烟、排烟风机的启、停，且所反馈信号正确。4 .显示各消防火栓、水流指示器、气体灭火系统、信号阀、湿式报警阀、防火卷帘、水池水位、自备电源等运行状态。十二、发电机备用电源配合调试1 .消防控制中心、消防值班室的双电源配电柜主/备电源自动切换、信号指示正确。2 .备用电源状态下，各消防设备相序正确。3 .备用电源状态下，负载试验合格。十三、其它配合调试1.配合室外消火拴系统进行放水试验。4 .配合燃气工程做氮气切换试验。5 .提供火灾自动报警控制网络的相关信号，配合楼宇F1.控系统网络的调试。消防系统调试方案（二）1 调试概述1.1 调试内容为了保证本工程达到设计的技术要求，在系统安装施工过程中和投入运行前，要进行一系列的调整试验工作。调整试喊的主要内容包括水消防系统调试调试、火灾自动报警系统调试和整个系统的开通调试.1.2 调试原则调试人员应在系统调试进场前，认其阅读消化系统原理图、平面图，透彻理解设计意图，了解各种设备的性能及技术指标，对有关数据的速写值、调整技术标准做到心中有数，对本工程采用的系统模式所要达到的各项功能要求必须完全领会，方可进行调整试验工作。调试开通的质址与速度在很大程度上取决了施工管理的质量:“因此，调试开通前，技术人员要向施工人员或用户等有关部门解安装施工进度、施工质量状况。调试前应按设计要求查验设备的规格型号、数员等，如设备安装仃与设计不符现象，应立即和有关部门或负资人协商并制定整改计划。在各种设备系统联接与试运转过程中，应由仃美厂家参加协调，进行统系统调试，发现问题及时解决，并详细的调试记录。2 调试组织机构设置2.1 调试组织机构图2.2 调试仪耦及仪表序号名称规格单位数量备注1.热敌吹风仪台2自有2.叶轮风速仪个2自有3.杯形风速仪个2自有4.热电风速仪个2自有5.皮托管套2自有6.橡皮管8mm套2自有7.功率表个2自有8.水银玻璃湿度计050C支4自有9.干湿球温度计0-80-C支4自有10.自记式温度计0-80,C支4自有11.声级计个2自有12.三相调压器JSG-5KV/0.5级台2自有13.单相调压器TDGC-3KV/0.5级台2自有14.调试小车输出交直流电0-600A台8白有15.高压耐压试脸机具套2自有16.电流表5/IOA0.5级个3自有17.电流表2/IA0.5级个4自有18.电压表300/600V0.5级个4自有19.电潦互感器1000/50.5级套5自有20.电潦互感器600/50.2级套5自有21.电秒表0.5级个6自有22.摇表2500V台5自有23.摇表100OV台4自有24.摇表500V台2自有25.双臂电桥丁型套5自有序号名称规格单位数员备注26.相序表0.2级只1自有27.数字钳表O-100OA只2自有28.接地电阻测量仪ZC-8型0.5级台2自有29.对讲机台10自有30.数字万用表0.02级表2白有31.测温仪0.I级台5自有32.手提式秒表台4自有3 系统调试3.1 水消防系统施工安装完毕，消防系统应按规范进行压力试验，试验压力为IQMPa,稳压30分钟后压降不大于005MPa为合格。3.1.1 消火栓管道系统。开通A端进水总管，关闭B端进水总管阀门，关闭区间消防管阀打开消防管网其余阀门，试脸最高点相邻两消防栓，均满足水柱IOm的要求，然后逐个试验其余各消防栓。手动开通区间消防管，并试验最远端相邻两消防栓同时满足IOm水柱要求，后逐一试验其余各消防栓。试盼各生活给水点。关闭A端总进水，开通B端总进水，试验城高点相邻两消防栓同时满足IOm水柱。逐个试脸电动阀的开启是否满足要求。逐个试验干、支管上阀门。3.1.2 与消火栓系统有关的消防报警线路和装置测凌和谢定。对手动报警、电动用阀等线路进行全面的对线。（与自动报警系统对线一齐进行。）线路对线完毕，并处置不正常的线路和器具。对手动报警按钮、电动闸阀等信号源进行100%的动作试验。动作信号在总控屏上显示。动作方式如下：1）对手动报警按钮试验，采用拆除玻璃的方法.2）对已安装管网的电动间阀，可在管网末端放水阀处放水，使其动作。对未安装管网的电动闸阀线路，采取临时安装、直接拨动的方法进行试验。3.1.3 系统冲洗压力试验合格后验收交接前，应进行通水冲洗，冲洗前要明确进出水口及废水排放点，分系统、分段进行。冲洗流量不应小于设计潦量或不小于1.5米/秒潦速，出口的色度经口测与入口鞋本一致为合格。冲洗后要做好临时封闭措施。3.1.4 试验交付向甲方或监理提交系统的全部单机测试记录和系统参数调整记录。对系统的各种动作进行100%的试脸，或由业主方或监理提出抽检率和抽检内容。调试交付单机或系统验收后的设备（包括容器），应建立值班、运行管理制度和记录，向参加操作、管理人员培训交底，移交值班、运行管理记录.3.2 火灾自动报警系统为了保证新安装的火灾报警与自动灭火系统能完全可靠地投入运行，性能达到设计的技术要求，在系统安装施工过程中和投入运行前，要进行一系列的调整试验工作.调整试哙的主要内容包括线路测试、火灾报警与自动灭火设备的单体功能试脸、系统的接地测试和整个系统的开通调试.调试人员应在系统调试进场前，认真阅读消化系统原理图、平面图（施工布线图），透彻理解设计意图，/解火警设备的性能及技术指标，对有关数据的速写值、调整技术标准做到心中有数，对本工程采用的系统模式所要达到的报警及陕动控制功能要求必须完全象会，方可进行调整试验工作。调试开通的侦量与速度在很大程度上.取决于管线敷设及设备安装的质；也因此，调忒开通前，技术人员要向施工单位或用户有关部门了解管线及安装施工进度、施工质量状况。调试前应按设计要求食险设备的规格型号、数此等，如发现管线或安装有与设计不符现象，应立即和有关部门或负责人协商并制定整改汁划。在各种设备系统联接与试运转过程中，应由有关厂家参加协调，进行统一系统调试，发现问题及时解决，并详细的调试记录.系统调试视各家厂商产品不同，调试内容、深度和方法有很大差异。前面己述的探测器，手动报警按钮和接口模块安装、火灾报警控制器及联动控制器安装虽各家商不同型号产品有异，但安装上大同小异，共性之处较多：而系统谢试则同少异多，因此全面网述各种产品的系统调试很难实现，只能从中提取共性之处、基本规律和工程经验加以叙述。3.2.1 线路测试外部检查：按图纸检查各种配线情况，首先是强电、弱电线是否到位，是否存在不同性质线缆共管的现象基础问题各种火警设备接线是否正确，接线排列是否合理，接线端子处标牌编号是否齐全，工作接地和保护接地是否接线正确。线路校验：先将被校验回路中的各个部件装置与设备接线端子打开进行查对。以往一般都用万用表以导通法逐线查对传输线路、接线是否正确，现在可采用数字式多路隹线仪检隹，效果好速度快。枪铿探测回路线、通信线是否短路或开路，采用兆欧表测试回路绝缘电阻，应对导线与导线、导线时地、导线对绝缘电阻进行分别测试并记录，其绝缘电阻值不小丁20M.,3.2.2 单体调试所谓单体调试就是各种部位装置与设符在安装之前进行一些基本性能试验。探测器的检查目前，国内外对探测器的定量试脸只在生产工厂、消防电子产品检测中心和消防科研院所进行，在安装施工现场一般作定性试验.对于使用数量较大的开大量探测器可利用专用的火灾探测器检查装置检测,例如FJ-270&001型火灾探测器检查装置可用于F732等型号探测器的检查：乂如GAY-B便携式火灾探测器电网值检测仪可对些常用的火灾探测器检测，并能对其灵敏度进行定量试验。鉴于目前施工现场大多没有这类检包设备，可利用报警控制器代替，让报警控制器首先一个回路开通，接上探测器底座，然后利用报警控制器的臼栓、报警等功能，对探测器进行单体试验.现在不少系统调试中探测器单体调试直接安排在报警控制器调试时进行。至丁模拟量火灾探测器单体调试一定要在报警控制调试时进行，具根本脱离报警控制器和探测,回路独立进行。报警控制器的试脸报解控制器单机开通前，首先不接报警点，使机器空载运行，确定控制器是否在运输和安装过程中损坏.开机后将所带上探测点进行编码，并在平面图上作详细记录。一般开关砥探测器大多硬件编码,如前述的二进制拨码开关、五位三进制编码口加上气息的探测回路编号。还有系统采取软件编码方法，甚至自适应编址方式（按探测器安装顺序自动分配或按开通调试的插入顺序分配）。对未带上（与控制器未能建立正常通信状态）的探测点要逐个检查，如果是管线问题，则在排除线路故障后再开机测试探测曙问题则更换探测器。对已带上报警点的编码号要记录，并按照图纸进行部位号的编码。对带不上的报警点，首先到现场测量DC24V工作电压是否到位，若无电压则是戏路问题，再检查回路电流的正确性。正常情况卜.，平均每个报警点的监视电流大约为021.mA将万用表电流档串入熔断丝座或回路某一端子，量出电流值，如果与报警点总电流计算值（单个报警点监视电流值X报警点总数）相差不大（IOmA以内），则说明此回路各探测点工作状态正常。若相差较大，说明回路中有一个或几个报警点的位置，检查是线路问题还是探测点已损坏，直至回路电流测量正常为止.如线路无问题，再查看探头与底座接触是否良好。如果这两种可能性均已排除，则必须更换报警点或底座，注意新底座不能与回路中现有的报警点编码重号。对报警控制器要作如下功能检查：火灾报警自检功能，消音、身位功能.故障报警功能，火灾优先功能，报警记忆功能，电源自动转换及备用电源的自动译电功能,备用电源的欠压、过压报警功能等。如果通用控制器一楼层显示器联调,有些产品楼层显示器与通用控制器的通讯线有极性要求，所有楼层显示器都带不上或通用控制器报故障，则可能是通讯线极性接反，如果某台楼层显示器挂不上，则可能是楼层显示器程序的芯片未写入乂显号或层显通讯口损坏，可将这台以显示器的程序芯片换在其他的楼层显示器上试验查出原因.如果主、从控制器（集控一区控系统）联调.同样如此；所有从控（区控）都带不上或主控（集控）报故障，则可能是通讯线极性接反或通讯线路有问题，后者只能在通讯干线与区控的对接处逐次分段查找，直至确定有问题的区控的位置。如果某台区控挂不上，则可能是区控中未编入区控号或区控通讯口损坏。火灾探测器的现场检测火灾报警系统联调结束后，应采用专用检测仪器对探测器逐个检测，要求探测器动作准确无误。对于感烟探测器呆采用点型感烟探测滞试验器（俗称烟杆或烟枪）进行测试。例如GAY-O3便携式火灾探测器加烟试验潜，检测高度37m,以棒香为烟源，利用微型风泵，通过特殊的烟道，将烟压入出烟口喷出，以规定速度导入烟感探测器的感烟室，对其感烟功能进行测试。一般探测器在加烟后30s以内火灾确认灯亮，表示探测器工作，否则不正常。还有些产的烟感探测器因其具备鉴别棒香和香烟的智能，防爆场所检测就应采用另一种点里感烟探测器试验器（俗称烟瓶）.例如JTYSYB型（烟瓶），将气瓶口上部对准包住感烟探测器，向上稍用力持续时间12S,氟里昂气体喷出，15s内探测器确认灯亮，表示探测器工作正常,否则不正常。对于感温探测器可使用点型温探测器（俗称温杆或温枪）进行测忒.例如SA2090-B型（温枪），当温源对准待测探测器，打开电源开关，温源升温，IoS内探测器确认灯亮，表示探测器工作正常，否则不正常。有些火灾探测器产品设有灵敏度测试孔和磁性舌簧检查触点，便于现场测试和检查。例如果551系列的智能离子型、光电子量和热感里探测涔的灵敏度可以用试脸磁铁（MO2-04-00）或试验模块（MOD400）来试5金电子型探头还可以用试验卡（R59-18-00）测试。试验磁铁或试验卡能模拟火灾而触发探头敏整室内的电路.如果触发作用产生的信号是在厂方设定的范围内,则该探头就会引发报警.如果其灵敏度在设定区之外，则不会报警.联动控制系统的调试开通开通前，首先对线路作仔细检隹，查看导线上的标注是否与施工图上的标注吻合，检杳接线端子的压线是否与接线端子表的规定一致，排除线路故障。对所需联动设备要在现场做模拟联动试验，确定联动设备单机运行是否正常。在此项工作未结束前，不能打开联动控制器电源，以免因外设备故障损坏联动控制中心设备.所有联设备现场模拟试验均无问题后，再从消防控制中心对各设箸进行手动或自动损伤系统联调.高度完毕后，将高度记录、接线端子表整理齐全完善。以上为联动控制系统调试开通的通用各式,下面再分成二类联动控制系统细化叙述：3）多线制联动控制系统的调试开通在调试开通之前，将控制中心输出端子排上的所有保险丝取下，以免在调试过程中因外设备联动接口故障将控制中心内电源损坏，也免调试过程中联动设备误动作。对照系统图及消防平面图，检查系统的管线是否齐全，导线所加标注是否清晰，是否与联动设得接线端子标注一致。大多数联动控制信号为DC24V电平，当联动设备中间继电器的线圈电压不是DC24V时，需要使用宜流/交流电平转器进行转换。各联动设需在现场进行模拟联动试验，对所提供的联动接口加联动信号.观察设符是否动作，动作后回接触点是否闭合有效。单机现场模拟试验通过后.才可将消防中心输出端子排上的保险税加上.开机进行远地手动或自动联动试验。4）总线制联动控制系统的调试开通首先检查联动控制器至各楼层联动驱动器或然动控制模块的纵向电源线及通信线是否开路或短路，排除线路故障。检查各层联动驱动器、联动控制模块主板的编码值是否与设计的接线端了表上的编码值致，防止在安装过程中相互颠倒。对每台联动驱动器或联动模块所带的联动设备按多线制系统的调试方法进行现场模拟试验。模拟试验通过后，再聘各楼层联动驱动器或联动控制模块内的输出接点保险丝加上.最后，将消防中心总电源打开进行远地手动或自动联动试验。3.2.3 整体调试开通单体调试开通运行正常后，按系统调试程序进行系统功能检隹，对各项分系统分别进行调试开通。消防对讲系统检查消防中心至各对讲插件的电源张、音频线、选能线是否正确，排除线路故障。检查各楼层的对讲插件编码值是否与原设计的接线端子表上的编码值一致，防止在安装过程中相互颇倒。从消防对讲主机处逐个呼叫各对讲插件，检杳话音质量，如果背景噪声较大，则可能是音频线在某段区域同强电线共管，或是对讲插件的音频线接线有问题，需要分段测试确定具体部位并持除.消防应急广播系统检查消防中心至各楼层的火灾应急广播音频线是否到位。检位消防中心的双卡座录音机、功放的电源线及音频线是否正确连接。打开双卡座及功放电源开关，对各层背景音乐作强切试验。防火卷帘门控制系统检查各楼层的卷帘门控制器主板编码值是否与原设计的接线端子表上的编码值一致，防止在安装过程中相互颈倒。检查各台防火卷窗门的限位开关是否高度到位。对各台卷帘门控制器进行现场手动损伤试验，确定堆台控制器工作是否正常。检查消防中心至各卷帘门控制器的动作、回授线（多线控制时）或通讯总线（总线制控制时）是否适中或开路，排除线路故障。从消防中心对各卷帘门控制器进行远地联动试验。自动防火门、防排烟阀、正压送风等系统在消防控制室应有以卜控制、显示功能：5）关闭上述有关部位的防火门，并接收其反馈信号。6）发出控制信号，强制电梯全部迫降于首层，并接收其反馈信号。7）火灾报警后，消防控制设备应启动有关部位（即报警部位的防烟、排8）风、排烟阀等）并接受其反馈信号。自动喷水灭火系统控制喷淋泵的启停.显示报警阀、闸阀及水流指示器、压力开关的工作状态.显示消防水泵的工作、故障状态.室内消火栓系统显示控制消防水泵的启停：显示消防水泵的工作故障状态：显示启示按钮启泵的位置。前面已述，目前国内外先进的通用火灾报警（联动）控制系统集报警控制与联动于体，并采用模拟二总线方式，不需要单独敷设联动总线，在信号总线上可任意插接探测器、手动报警按钮和控制模块等设备，不分极性，工程布线简单方便.这种类型的报警（联动）控制系统的调试开通当然比上述的报警控制器、联动控制器单机分调后系统联调简单方便1本文以ZN905B型系统调试开通为例。打开主机柜后门，设置主机柜内驱动箱的编码开关，出厂时编码开关设置为0,4.8,12.-o将现场过来的编号，分别拉入对应的总线接线端了上。将各条总线连接的总线设备进行手工登记（施工记录）。记录包括每一点总线设备物理编码号、类型（探测潺、手动报警按钮或模块等）和位置（供显示地址输入使用）。总线设备编码时注意不要歪号。检包连接线路无误后再开机。开机后，系统状态显示面板有开始音，面板所有灯轮流显示。检隹是否有IED灯不亮。液晶屏显示器Win95界面后，开始运行ZN905B软件.作为系统安装后的第一次运行，进入系统后首先系统“大更位”，使系统初始化。进入系统设置画面，可以查询和修改系统的配梵情况。系统第一次运行时自检到的总线设备是按缺省约定的：离子感烟探测器，物理号和显示号相同，灵敏度等级为1,互锁号和械位置隐含，显示地址空白.物理号表示总线设符所在区号的（前二位）和总线设备上的编码（后二位），它表示出总线设饴在整个系统中的实际位置编号。显示号可用于编写战动公式，设置防火区和显示管理等用途，它的区号（前二位），编号（后二位）。按照设计要求对实际连接的配置重新设置参数。先通过鼠标选并要斩物理号，有关这个总线设备的设定项就显示出来。如果有些设定项显示灰色，表明这个设定项无效0然后时这个总统设备规定其显示号、设备类型和表示设备所在位置的显示地址名称。每个总线设备参数输入后，按“确定”俊，左面的图标即可按系统设置的配置直观地显示出来。对于输出模块，还要指定模块在联动面板的显示位置。根据需要选择组态种应用联动面板，按模块应用的类型划分，将一个模块放置适当的页面位置，这样便于操作。模块位苴的数据从O开始，最大不超过5990对于输出模块还可以选择互锁号以实现输出模块的互锁，即当打开一个模块时自动关闭另一个模块确定所有总线设备的显示号、类型、显示地址后，可以按“浏班”键对整个总线设备配置进行浏览检查。若认为所有输入的数据准确无误，按“存盘”键将保存全部数据，若忘记存盘将会使所有输入数据丢失！按“传送”键，可将系统配置的传送到TB1.总线驱动器中。输入完全的系统参数数据后，按“打印”可将系统配置打印出来。系统“自检”，检查有效区域数和总线设招数是否与总线实际连接的一致.系统自检操作界面中，显示区显示系统检测Oo-59共60个同路的检测情况。按“开始检测”键，显示区以不同颜色显示检测的结果。该操作界面中图例解择不同颜色所表示的检测结果。“初始状态”表示系统未“开始检测”时的状态：“正在检测”表示系统正在等待这个总线检测结果：“工作正常”表示系统完成这个总线的检测；“再检测区”表示这个总线的检测出现,需要重新检测。在检测报告区域显示有效区域号列表，总线设备的物理号列表。如果按“开始检测”，系统自检后伸出一个画杠，显示有效区域号总数和总线设备总数。其中取标左点某个有效区域相显示这个区域的总线设备数，右侧该区总线设备物理号列表阴影显示，这样可以核实各个有效区域的总线设备数。系统“自检”如果不致，要进步检查每个区域甚至每个总线设备的配置情况，将故障或总线设备查出来。如果是一致，“登记”键用于当系统自动检测完成后，确认系统检测结果与实际相符，然后进行登记处理，系统将一直保持所有登记过的总线设备，直至下一次“大豆位”消除。“登记”后应退出系统，然后再揖新启动系统，进入正常工作。系统投入正常运行时，如果需要峭加或减少探测器要重发上述步骤“根据事先工程设计和防火区要求，依据前面已述的“XN905B联动公式格式”，编写联动公式。在“输入联动表区”内按规定格式输入联动表，完成一行输入后，按“新增”键，新输入的联动公式进入“联动表”列表杠。输入完整的系统联动公式后，按“编译”对输入的联动格式进行编译检查。联动公式按“i内设置的总线设备显示号编写，编译的结果按总线设备物理号显示。当确认系统联动公式正确后，按“存盘”键保存.当输入新的联动公式或理发联动表后，应退出系统，然后系统重新启动.编写好联动控制的关键.也关系到火灾紧急处理成功与否，因此必须反比试验无误。对全部的探测器进行吹烟报警，输入模块加入信号和手动报警按钮按卜报警，以保证无接触不良或探测器故障。对输出模块进行功能检验。如果有的设备（诸如喷淋装置）不宜启动，可做技术后试验。如果输出模块有反馈信号，检查反馈灯亮否。3.2.4 系统调试系统的接线检查.按系统设计图纸要求，检查主机与网络器、网关设备、DDC、系统外部设备（包括电源UPS、打印设备）、通讯接口（包括与其他子系统）之间的,连接、传输线型号规格是否正确.通讯接口的通讯协议、数据传输格式、速率等是否符合设计要求。系统通讯检杳主机及其相应设备通电后，启动程序检查主机与本系统其他设备通讯是否正常，确认系统内设备无故障。系统监控性能的测试9) 在主机冽按监控点表和调试大纲的要求，对本系统的DO.DkAO、A1.进行抽样测试，其抽样要求详见“系统验收规范”。10) 系统有热备份系统，则应确认其中一机处于人为故障状态卜.，谢认其各人系统运行正常并检行运行参数不变，确认现场运行参数不丢失。11) 按本规范四、五、六规定的要求在主机侧对上述单机设备进行抽样测试,其抽样要求详见“系统验收规范工12) 系统联动功能的测试a本系统与其他子系统采取段连接方式联动，则按设计要求全部或分类时各监控点进行测试，并确认是功能满足设计要求。b本系统与其他了系统采取通讯方式连接，则按系统集成的要求进行测试。消防工程综合调试方案（三）一、工程概况该工程的消防系统调试内容主要有：火灾自动报警及联动系统、水喷淋自动喷水灭火系统、消火栓灭火系统、气体灭火系统、泡沫灭火系统、消防防排烟系统及其他消防系统的综合调试。二、工程资料的检查和调试准备2.1 工程设备资料及现场的检查核对2.1.1 消火栓系统消火栓箱（含水枪、水带等配件）应具有国家固定灭火系统和耐火构件质量监督检验中心有效检测报告。水泵结合器应具有国家固定灭火系统和耐火构件质量监督检验中心有效检测报告。消防水泵应具有国家固定灭火系统和耐火构件质量监督检验中心有效检测报告。消防水泵控制柜应留有消防24V直流电源控制其启停的动作接点（动作电流小于IA）：同时提供其工作状态的两组（启动状态和停止状态）无源接点。消防水泵控制柜电源应具有双路互投电源。消防气压罐应具有国家固定灭火系统和耐火构件质量监督检验中2.1.2 防排烟系统排烟阀、防火阀应具有国家固定灭火系统和耐火构件质量监督检验中心有效检测报告。排烟风机、正压风机应具有国家固定灭火系统和耐火构件质量监督检验中心有效检测报告。排烟风机、正压风机的控制箱应留有消防24V直流电源控制其启停的动作接点（动作电流小于IA）:同时提供其工作状态的两组（启动状态和停止状态）无源接点。排烟风机、正压风机箱电源应具有双路互投电源。需控制电动排烟阀应提供消防24V直流电源控制其动作的接点，并提供组无源反馈接点。70度防火阀需提供组无源接点与消防系统监测其工作状态。风管保温材料应具有国家固定灭火系统和耐火构件质量监督检验中心有效检测报告。电动正压送风口、排烟口应具有直流DC24V动作的接点和动作后的无源反馈接点。防火阀动作后应具有联锁停止风机的功能。2.1.3 应急照明和切非消防电源系统应急照明灯应具有国家固定灭火系统和耐火构件质量监督检验中应急照明箱应留有消防24V直流电源控制其启停的动作接点（动作电流小于IA）；同时提供其工作状态的两组（启动状态和停止状态）无源接点。非消防电源箱应留有消防24V直流电源控制其启停的动作接点（动作电流小于IA）；同时提供其工作状态的两组（启动状态和停止状态）无源接点。同时提供一组无源反馈接点（切断非消防照明和非消防动力如室内插座等）。当切断非消防电源后应急照明应自动投入。2.1.4 电梯系统消防电梯和客梯控制箱应提供消防24V直流电源控制其归首的动作接点（动作电流小于1A>：同时提供其归首的反馈（归首并开门）无源接点。2.1.5 防火门及防火卷帘门系统防火门（含闭门器、顺序器）应具有国家固定灭火系统和耐火构件质量监督检验中心有效检测报告。防火卷帘门应具有国家固定灭火系统和耐火构件质量监督检验中心有效检测报告。防火门订货时应具有闭门器，如双扇门还应具有顺序器。防火卷帘门订货时应具有易熔合金装置。防火卷帘门控制
