电工电子技术基础 第2版 习题及答案 第六章 晶体管放大电路.docx

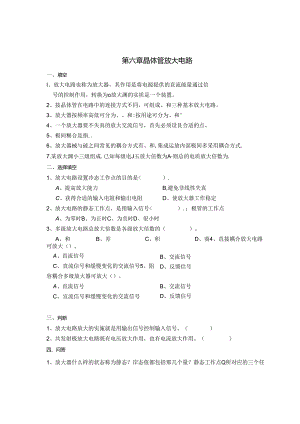

第六章晶体管放大电路一、填空I、放大电路也称为放大器，其作用是将电源提供的直流能量通过信号的控制作用，转换为o放大渊的实质是一个装置。2、按晶体管在电路中的连接方式不同，可组成、和三种基本放大电路。3、放大器按频率高低可分为、和:按用途可分为、和°4、一个放大器要不失真的放大交流信号，首先必须设艮合适的点。5、极间糊合是指.6、放大器械与破之间常见的耦合方式有、和,集成运放内部极间多采用耦合方式.7.某放大渊小三级组成.已知每级电J玉放大倍数为A则总的电质放大倍数为.二、选择填空1、放大电路设置冷态工作点的目的是<）.A、提高放大能力B,避免非线性失真C、获得合适的输入电阻和输出电阻D、使放大器工作稳定2、放大电路的静态工作点，是指输入信号<）.：极管的工作点A、为零时B、为正时C、为负时D、很小时3、多级放大电路总放大倍数是各级放大倍数的（）。A、和B、差C、积D、商4、直接耦合放大电路可放大（）。B、交流信号D、反馈信号B、交流信号D、反馈信号A、直流信号C、直流信号和缓慢变化的交流信号5、阻容耦合多级放大器可放大（）。A、直流信号C、宜流信号和缓慢变化的交流信号三、判断1、放大电路放大的实施就是用输出信号控制输入信号。（）2、共发射极放大电路既有电压放大作用，也有电流放大作用。（）四、问答1、放大器什么样的状态称为静态？岸态值都包括那几个量？静态工作点Q所对应的三个任分别用什么表示？2、放大器什么样的状态称为动态？“增益”是指什么？应如何计算？3、极间耦合应注意的问题是什么？4、阳容耦合放大器中耦合电容的作用是什么？五、知识博接与拓展1、说明RC移相罂的原理。叙述教材169页的电子门铃的原理。2、对功率放大电路的要求是什么？其工作状态分为几类？第六章晶体管放大电路一、填空1 .输入输入信号成比例的输出信号能量转换2 .共基极电路共集电极电路共发射极电路3 .低频放大器中频放大器高频放大器宜流放大器电压放大器功率放大器4 .静态工作5 .多级放大电路中各级的连接方式6 .阻容耦合直接耦合变压器耦合直接7 .A3二、选择填空1.B2.A3.C4.C5.C三、判断1.X2.四、问答1 .当输入信号电压U=O时，放大器称静态：静态值包括晶体管的电流和电压：基极电流Ibq、集电极电流Icq、集射集电压UCEQ2 .在电路的输入端加上输入信号后，电子电路的工作状态称为动态；增益是指功率放大倍数；3 .提高耦合度4 .电容有隔直流的作用，可以防止级间直流工作点的互相影响，各级可以独自进行分析计算。五、知识链接与拓展1.RC移相器原理：当输入信号经过电容时，会引起电容电压的变化，从而导致输出信号的相位发生变化。通过调节电容和电阻的数值，可以实现不同的相位移动。当电容电压滞后输入信号时，输出信号的相位将向后移动：当电容电压超前于输入信号时，输出信号的相位将向前移动。2.(1)能向负载提供足够大的功率：(2)非线性失真要小：(3)效率高。其工作状态分为3类：甲类、乙类和甲乙类。
