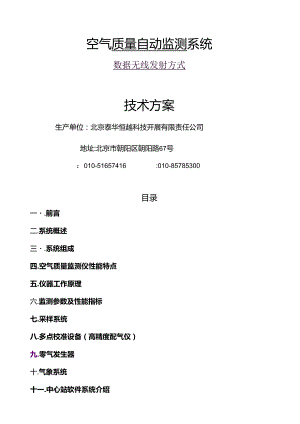

空气质量自动监测系统数据无线发射方式技术方案生产单位：北京泰华恒越科技开展有限责任公司地址:北京市朝阳区朝阳路67号：010-51657416:010-85785300目录一.前言二.系统概述三.系统组成四.空气质量监测仪性能特点五.仪器工作原理六.监测参数及性能指标七.采样系统八.多点校准设备（高精度配气仪）九.零气发生器十.气象系统十一.中心站软件系统介绍十二.工程详细的自动监测系统框图、安装方案十三.常见故障维修大气环境自动监测系统技术文件THY-AQM60系列一.前宫环境保护监测先行,自动化、信息化是做好环境赛测的前提和保障.在地方经济迅速开展的同时、各地区不断出现不同程度的水、气、噪声等环境污染事件,产理影响/人们的生活质量.阳得了当地经济的持续开展.随着国家制定的各f中环境保护政策及法规的公布实施，各坡地方政府在对辖区内的环境治理日益重视的同时，加大了对环境监测的投资力度,各地区p续规划安装了大气环境防量监测地面站，实施城市空气痂量预报。TIIY-AWgo系列城市级大气环境监测系统完全可以实现区域环境保护监测部门对环境监测的实际需要，涵足城市空气质Ift预报的要求。二、系统概述THY-QM60系列城市级大气环境监测系统通过在城市均布点设置子站（子站数依根据当地情况而定），安装在线式环境监测设备.监测数据实时传送到当地环保监控中心：中心可通过系统实时监测终蛹赛冽将区内分布的各点在线监测设备的实时动态数匏，JF及时记录：建立监测系统数据库,根据历史记录数据和分析结果预测、预报辖区环境污染状况及开展趋势,为有效控制播区内环境状况提供科学依据.系统将在环保局监控中心安装一个视频显示屏及建立一个显示控制系统.该系统可满足环保局政务公示及辖区环境监测数据、信息实时发布的需要。THY-AQY60系列环境空气质量自动监测系统是以自动监测仪器为核心的自动“测-柱”系统，系列环境空气自动监测系统是基于干法仪器的生产技术，利用定电位电解传感器原理，结合国际上成熟的电子技术和忖络通讯技术研制、开发出来的最新科技产品。该系统符合国家对城市环境空气自动监测系统的各项技术指标要求，国产化程度高，具有较强的实用性和理想的性能价格比，可替代同类进口产品，是开展城市环境空气自动监测的理想仪系列环境空气自动赛测系统由一个中心站和假设干个子站构成（子站数以根据当地情况而定），安装在跳式环境监测设备因此系统软件将由中心站软件和子站软件两大局部组成,两者有机结合，协附整个监测系统的运行，完成对各种赛测仪器的数据采集和远程通讯控制及数据处理，并形成报告.三、系陵坦成大气污染物：N02（NO.NOX）监测仪、见班监测仪、二敏化碳监测仪、一氧化碳监测仪、PMIO监测仪气象系统：可测后风速、风向、温度、湿度、大气压力。现场校准系统：包括多种标准气体、一套气体标定装置.中心站及子站系统：可连续力动采集大气污染监测仪、气望仪、现场校花的数掘及状态估恩等.并进行预处理和贮存，等待中心计契机轮彻或指令.采样系统：由采样头、总管、支路接头、抽气风机、排气口等组成.数据枭集系统（即远程数据通讯设备）：也按使用无线PCK（支持GPRS）.条件保证设齐：站房等其它硬件系疑但或图各级管理部门侑愿中心四、空，属量监测仪性能特点， 同nr测出5种气体和一种颗粒物 便携、在线两用型 测依参数任意组合，可I可时监测五种气体参数和可吸入颗粒物，并在屏窑上实时显示检测值 采用进口高灵敏度的传感器,响应速度快,分辨率高,线性好.检测下限可达PPbat大屏幕液晶显示,可电观动态H示各种检测数据、图形、仪湍工作状态,提供全中文菜单和友好的人机对话界面M1.内锂电池供电或外接交流电供电方式，如果外电源断电后，设备内的电池可供仪器连续工作8小时 应用单片机技术和无戏网络通讯技术相结合，采用SD卡数据存储功能，理论上支持8G的数据存谛求 自动计算小时、日、周、月平均值,并生成相应的数据报表和数据曲线RS-IKo上位机软件远程接收 体枳小、重推轻、便于随处移动Sii测 操作方便、易于维护应用领域：城市大气环境监测、企业环境监测、工厂厂区无组织排放污染气体监测、应急监测环境评价监测五、仪寿工作原理气体检II1.1.1.部工作朦理本仪器采用高员敏度电化学传感器原理,结合单片机技术和同络通讯技术，可以连续监测大气层中的S（）2、M2、0：hCO,H2S,.XII3,IIF等气体.全面显示需要的测质数据,首先由抽气泵将环境空气通过过沙涔.经流量调节器后分别以300三"min的液Jit送到传感器气室,通过传感器时所产生的估号经放大、AzD转换后，由微处理器进行果集、计算、数据处理,产生浓僮结果数据.同时保存数据结果或通过RS485申行接口送至信息中心，时于空气中微址气体的检测,不同气体之间的交叉干扰尤其突出，如处理不好，对测试结果会产生极大的影响.我们采用了两项关迸技术解决了此柯8S：一是采用面对环境空气质量专用传感器：二是使用选择性适宜过逑器.由此使本系统赛测结果准确、可靠.气体传感外的工作原理；传感器通常由三个电极构成，其中加主要的是工作电板。它通常是用一种具有催化活性的金属，例如：W1.,将其唳镀在一种透气但是惜水的膜上做成，被测埴的气体扩散透过多孔的膜在其上进行氧化或史原反响。其反响的性喷以工作电极的热力学电位和分析气体的（氧化亚原）性质而定。氯化M原反响中参加反响的电子，流向It1.原）或流出（氧化）工作电极，通过外电路成为传感器的输出信号.为了纸化更原反响得以进行,工作电报的热力学电位是一个极为重要的因案.参考电极那么是为了提供电解中的工作电极具有一种稳定的电位而设.参考电极通常需要保护,使之不嫌谣在样气中,这样参考电极的热力学电位就总是具有同一致值保持稳定。此外,参考电极不允许有电流雷要的第二电极，它的作用主要是允许电子进入或流出传感器内部。控制工作电极电位和将信号电流转换为电压信号的电路称之恒电位电路（或恒电位器）.工作电极的工作信号需经运放U2转换为电压信号.电路同时保持工作电极的电压使之处于其的出Vbia三之值.参考电极电位与一个经过仔细选择的楞定的输入电压VbiaS比拟后.线路中运放U1.在对电极产生一电压信号其大小正好是产生一个与工作电极电流相等相反的电流信号同时恒电位电路使工作电极与参考电极之间保持一恒定的电位差（电压）.可吸入耽物检局部工作原理采用激光光源,质录浓度转换系数不受颗粒物颜色的影响，内装光学标准散板,确保仪器高帔定性。仪滞设计了可更换的粒子切劄,实现了PM1.O,PM5.PM2.5,TSP多种粒子别离切刈涔兼容.在线涉膜采样器,实现了连续监测粉尘浓衣与涉膜采样兼容.可以分析所收集到颗粒物的成份以及求舟该场所的质量浓度转换系数K（ft.设计了恒流控制,确保采样流量恒定,切割曲线的正确.具有特别的保护气幕,防止广粉尘对仪器核心部件光学系统的污染,确保仪器高可靠性通过计算机软件实现仪器零点自动调节，提寓了仪器测埴精度，方便了用户使用，拄制流程图仪暮的Ia成:仪器由采样局部、过渡器、样气浓度分析、数据聚集，做字滤波、动态数据图形显示、数据存储/查询/通讯、供电方式自动选择等局部组成。采样局部I采样局部是由进气管路、过谑器、抽气泵、流设网节器等组成.此作用是由抽气象将环境空气通过过渡涔,分别以300m1.Inin的流盘送到传感器气室，然后经仪器排放孔排出。信号转换局部I该局部由气体传感器和甜度传感器组成，尤功能是将被测物浓度变成电信号.信号处覆局部，该局部由信号变换和控制两局部组成。信号交换：由气体传感器和温度传感器产生的电信号较小,并旦和要求输出的怙号不成比例关系，必须经放大后才能得到标准添出信号及控制信号。信号经处理后,输出模拟信号0-2N根据用户要求可改变数字信号ppb或ugm3供面板1.ED显示.温友信号经变换后供控制和计算用.控制局部：由于传感器信号的输出与温度有关系，该仪器为提高准确度设计了温度控制装置，根据传感器的湿度变化即调整制冷和制热系统，保证了传感器的最正确使用状强，控制局部还包括电源保护,开关，泵及标校整定电位趋，其作用是保证系统平安可靠.，出同部：该局部由模拟信号输出和1.E1.)数字输出两局部组成，数据采集/数字施波，田CP1.控制的数据采集电路对传感器给出的多路信号进行实时采集,并通过数字沙波对计常数据进行处理，克服各种干扰的影响，确保采娈的数据准确可欣。动在数据图形显示，仪器采用图型液品显示屏，可直观显示各种监洲数据、图形；仪器工作状态；提供全中文菜单、人机对话方式，界面友好.数据存储/举1/通讯I采川大容量数据存储器，理论最大可支持8G的历史监测数据存储；提供方便的数据查询方式：具有无线通讯接1.1.可与计算机进行数据通讯、数据整理、打印.供电方式自动选算:仪器采用机内锂电池供电或外接交流市电供电方式.当外接市电时，仪器自动断开扒内电池。六、监潴参数及性能指标气体监参数检费范E1.分辨率二笈化硫0-2pxn二氧化氮0-2pp0兑辄0-2pp<n一氧化碳0-50pm硫化双0-2ppn二敏化碳0-2000DPmIppm有机挥发物(VOC)0-500PP(UIppm氟化氢0-2ppa温湿度-20。100C0-100R1.1.1%颗粒物010mgm30.OO1.mg.m3其它可选气体，飒气、觥气、乱化氮、级化氢、飙气、氧气、氯气、一氧化氮、涣气、磷化狙、儡二甲腓、二氧化短、澳化发、氯甲烷、氯乙烷、光气、睥化如、楮烷、硒化氮、晨烷、环氧乙烷、切燃易爆气体等。性能指标可吸入物(PMIO)套»表序号工程性能指标说明1测俄范困OTomg/m32分辨率3检测原理激光法4颗粒物捕获率99.95重显性±6气体流眼600«1Zmin恒流系控制7响应时间T<e1.min8控制微机控制，内部自行诊断，显示运行参数,来电自动启动.空气质IHII仪其它性能指标:气体雅测原理：定电位电解法航粒物监测原埋：激光采样方式；系吸式300m1.min哨应时间:<150s精度：±线性：±零漂：±泯程零漂：土工作温度：5-40存储温度：-20-40nC工作湿吱：W15%-85%RH非冷凝传感器工作寿命：>2年供电方式:机内锂电池供电(3.6V*2)外接交流电供电(AC220Y50Hz>通讯接口RS485或GPRS无微传输（非标）,4-2OmA输I1.J（非标）电池充电时间:10小时电池工作时间:连续8小时5kg外形尺寸:七、采样系统该系统包括气体泥样探测管.低吸阴恒流气体采样泵、低吸附气体导管、与仪器的气体接口装置组成,保证了被测气体的组分客观式实、滞用时间短小于20秒，采样管长度可伸缩或根据客户要求定制,八、多点校准设备（高精度配气仪）特点及用途气系统.技术和所实验室、标气的样型高精度高精度曰THY001型高精度配气仪是微处理港控制的数字化配是一种高精度、高分辨率的气体稀择系统,该仪零的欧气有配件全部为美国公M提供.它适用于计fit中心、工厂.科研等单位使用标准气体标定仪器,校准气体、分析仪8品制得,其精度远远高于其它同类型的配气系统.THY001配气仪的配气比可在OTO0大范围内连续可调THY-OO1.型气仪可以单独操作，也可以与微机联用，该系统配气有与微机通讯的并行11与小行门（注,BttBKtf的软件正在开血过程中,因此看不能实现电控M）.F动使用时用户可以非常容易惚操作健盘匕I1.个键来得到自己所露要的气体浓度.工作原理THY001型高精度配气仪采用高速三通电磁的在微处理器控制下,以设定的配气比例抬出连续、稳定的标准气体浓度.配气装JMM如下配气仪1台直流稳压电源1个Tin-OO1.型配气仪使用说明书1份TIIY-OO1.型配气仪产品合格证书1份10升聚四辄乙桶气袋2个-1升气袋2个仪帮箱1个中连或并联连接电缆（选件）1盆技术指标闻气比：0-100%最小配气比率：标准气源浓度的1%输出流量:70On1.min(如果需要控制在500m1.mir,那么在标气输出口配一个流Irt计)示值误差：±1%JR复性：±1%直流稳压电源：12VDC80Ob仪器最大内压：5Pig(34KPa)尺寸；76×165×203mm各部份的功能如下I纹性：±1%供电电源;220VAC.50HZ工作温度：0'50fit：1.8Kg1数字显示屏：显示的数字为配气的百分比，2键盘：此12个按键用户可以直接设定配气比例。3通道指示灯：三条通道指示灯：零气怆入(DI1.UENTIN),标准气体输入(GS1IN),配气比标准气体浓度输出(GASOUT),如通道翎开，指示灯即亮，4抽气泵开关：泵开关是独立于电源的开关，物泉“开关”开到“做二泉即可工作.5系统履新启动按钮：必需时按此按钮,系统可重新启动.6井行口：通过此接口,可与计算机联机,从而控制该仪器.7电源：电源需直流12V仪卷器启动和使用在使用HIYOoI型配气仪时,厂家建设以下事项：a、使用零空气稀择标准气体时应在同等J卡力下工作：b.建议使用气袋：c、抽气泵在配气时应不间断使用.第一步，将标准气体注入气袋中(为了确保压力为常压，保证配气的准确度)，然后将气袋接到配气仪的标准气体输入(gas1.in)11±.零空,可用纯洁环境干空气，特殊情况可用的99的氮气作零气.珞它接在专气输入(di1.uentin)11±.配气比标准气体浓度输出口(GASOUT)可直接接到需要校准的仪器进气口或储存气袋的进气门上.以上属于短时间配气，如果需要连续配气而口用气度比拟大，那么应该将标准气体刑瓶与气体袋进气I想接.气袋的男一出气11接花气仪，气瓶的网门保持常开，这样就可以进行连续鼠气。第：步，翎开仪器电源和抽气泵开关，零气输入(D1.WENTIN),配气比标准气体浓度输出(GASOUT)指示灯亮，显示“0000”,此时仅涔输出寄气.第三步，根据所配的浓度比例，按仪器面板上的数字操作键，再按“G0”按键，此时仪器三通电段阀按配气比交静工作，零气输入(DI1.UENTIN)、标掂气体输入(GAS1.OUT)指示灯交酋壳，显气比标掂气体浓度输出(gasout)口输出配气比的标准气体浓度，例如：要配比1伏标准气体浓度，此时可按仪器面板上的数字键10.0,再按“GO”接键.要配比1.5%标准气体浓度，此时可按仪器面板上的数字键15,再按“GO”按键。注*：按完数字键后,定要按“)”迷并要快速按，才建工作:当求新检人服气比时需在谕入裁的配气比率前输入0.00,让就气仪清空管路中的上一次操作的战榴气体.第四步,要同f购出零气，按仪器面板上的数字操作谖0,再按“G0”按键，仪器显示0.0,此时仪器输出零气。邰TIIY-(X)I型配气仪为微电脑控制高精度仪器.所以在维护中要做到以下几点：1防止剧烈振动：2防止荷水和受潮：3不用时应招配气仪抽气泵和电源开关关掉：I避开强电磁干扰设备：5不要将高压气直接通到仪器接口上：6外接泵的抽气增不要超过规定；7不要用超过12V的电源.十、气象系统THY-XYZ型地面遥测气魄仪,既可进行常规地面甜度、湿度、气压、风向、风速、五个根本气象要素的自动观测，也UJ根据用户需要淄加特种传感器，进行云、能见度、天气现象等气象观测.T1.IY-XYZ型地面遥测气象仪，适应各种自然环嚏条件下使用，可广泛应用于气象、环保、林业、水利等环境监测。利玳范围：-50-+50谓湿度传感着Kjr*.IBpfA-VVV“07短曲筒式气压传博器数据采集器UPS电源专用计算机数据处理软件室内局部室外局部风速测欲范困：Q60ms传感甥：三杯式风速传感器准确度S±(0.33V)ms(Y实际风速)分辨力：0.1m/s启动风速：0.5Ms距离常数：<3m风向匾眯九命蛭感确辨M划传准标0-360o风标±3°3"1.5m测范围:累计雨量(雨强V1.mmZmin)传感器种类：翻斗式雨量传遇器准确发：±0.411n(<1011三)j±4%(>1011三)分讲力：0.1ton：主要技术说明海、sm易度传感器使用Pt100伯电阻.刈此电路使用数据采集器内的测衣电桥采用四规制式,鼓硒电流为。湿度传感器敏感器件为湿取电容，环境湿度的变化引起电容容后的变化，经忖换电路转换为O1V的电压输出,对应0100RH,灵敏度IOmY/1%.振动体式数字气压传振动筒式数字气压传恩器结构和电路如图3T和图3-2所示。鼓励放大器加电后，在换能片上形成脉动力，从而引起筒壁变形，使敏感般筒以低振帽的谐振软率振动，筒壁位移被换能片感受，通过电路相移、放大再反响到换能片，产生澈振力，敏感If1.I筒迅速进入大幅度谐振状态，并以一定的振形维持振荡->»bQN1.1.S防需板口转换板图3-1振筒式数字等传篇结构示意图当被测压力进沙或回筒内腔时.沿轴向温丝约烟筒砌1.若然从而改变了阀筒的谐平频率，由,依沙森向的气压值,气压率/信芍不赢不电压信号经气耳数字电路处理后,输出气压画工瓯3过输转换，直接送入数据预处理器主板.竺邯传妙前T瓯面口元件和两个运放及假设干电子元件共同构成淑度监测电路,在竺妙电点威化时,该电路输出一个对应的电纸(ft.鼓1.摸能必谐圆筒按处加风向风速传图3-2振动筒式数字气压传感;器电路框图S风向感应器为唯极风标，当风标转动时，带动七位的格雷码盘，对应于班一位的发光:极管和光般三极笆将风标的角位移转换成相应的格雷码。风速传感器采用三杯式出应器,风杯由碳纤维增强史料制成.有美风向、风速传感器详细资料请参阅EC9-1型高动态性能测风传感器使用手册h南量传感器雨一传尴器为翻斗式遥测雨量传播器,主要由承水器、上翻斗、计一翻斗、计数翻斗和圜节螺灯、干黄管等组成。其工作过程是：雨水由承水口聚集，进入上翻斗，上魁斗的作用是使降水覆核近似大降水强度，然后进入计量幽斗计量，计量物斗制动一次为0.1名米降水量，随之雨水出计量物斗倒入计数翻K供电电要求TI1.Y-XYZ型地面谨测气象仪，供电电源为市电220*供电能力应大于IK1.在市电220V±33'范国内本遥刈气取仪均能正常工作.室外设备是他室内数据预处理通过遥测电缆供电,供电电为直流15V设备检三I-HY-XYZ型地面遥测气象仪.安奘前应开箱检查设各的完整性.其配套部件和数量应与随机提供的装箱清单相符，如有不符请立即与设备供给商联系.THY-XYZ型地面遥测气象仪，标准配冏的遥测电缆长度为100m,用户可根据室内外设备安装距离，选用100m-30Om的遥冽电缆.以下内容仅供参考十一、中心站软件系统介绍数据采集系统序号指标或性能1数据采集器UJ储存90天以上的小时平均假资料,同时保存相应时间发生的有关校准、事件记录2数据采集器可允许操作人员选择小时值有效资料的百分比3数据采集器可生成校零、校标和多点校准的资料报告4数据采集器可正确显示分析仪测定的资料5数据采集器的时钟可与中心站自动对时6数据采集器对每个非正常监测责群（如校玳数据、异常数据等）作标志7数刖采集器显示的监测资料对应的监测时间与监测仪显示的时间致8数据采集器上聚集的数据能被远程计算机上的其他通用软件远程调用中心站及硬件EB序号指标或性能1计算机Inte1.PD820（64位）512MDDR1.I533双通道内存/16OG（7200转）SATA高速现盘/DVDH./算合一读卡器/7300I.E招K1.-E岛性能显卡/集成百兆网卡/集成声卡/1.SB光电鼠标/XPIK>MEIH2口1.SB2.0/宽带效劳卡/一犍恢狂/一键杀毒/驱动安装/文件管理/系统内核智能修复/标配：17”CD0示器Ups:500W（山特）2中心计第机根据中心站软件适用的操作平台，预装Win2000或NT正版操作系统34激光打印机32bitRISC48MHz处理器,2MB内存,250页纸盒.USB1.1接口，IEEE1284双向并行接口，1EEE1284双向并行接口，状态监视器（三年保修）5中心站软件已经解决了计算机2000年问题6中心站软件具有完整的备份安装软件7中心站软件为汉化.可运行在中文Win2000或NT操作系统下8中心站软件能将原始监测资料自动生成可在其它通用软件上使用的根底数据文件9中心站通过子站数据采您器下载的监测数据中应带有相应的数据标忐（如校准数据、升常数据等）10中心站蚊件具有白动校零、校标并依据校准数据（动和手动修正监测数据功能11中心站自动下成井储存子站的校准记录、校准设置及停电发电等事件记录12,1'心站软件能自动记录操作人员诳行人机对话时的所有信息13中心站欣件能手动和自动呼叫所有的干站来扶取数据14中心站软件能允许操作人员设置密码迸行保护15当数据采集器设巴丧失时，中心站软件能传输关于设置配前文件给数据采集器，使数据采集器自动恢复原来工作状态16中心站软件能允许操作人员打印校零和校标报告17中心站软件能允许操作人员打印日报18中心站软件能让操作人员根据原始数据生成H报软件系统功能介绍该系统实现各种在找监泅仪器的媒合接入，包括空气麻W在线监测、烟气在线监测、污水在线监测、般企业污染设施运行监测等污染源赛测等.数据综合接入中心是环保监控系统的核心，负贡系统根底数据的采嬖、集中。因此该中心应该具有接入方式灵活、才,展性强，时已隹成系统容易实现集成，对接入点数比限制的特点。依据接入接入解决方案根据用户的具体35求，并结合我们在环保及通讯轴域多年研发的优势，在公司原有的绘合接入系统根底之上,进行升拨换代,充分满足环保行业的需求.第续对多种接入方式的支持，井埴强远程控制的功能.根据当前接入的性价比及环保监测的特点.我们推荐使用GPRS,，CDMA通讯方式,对个别信号不好的地方采用传统的MODEM通讯做补充，对已经建成的系统提供佻成解决方案.数据接入环保局赛控中心。<2MWC无线组网接入 监控指标：空气质量在线监测仪、气象五参数、Co0、Pf1.假、污水流量、城能I为必有指标（根据企业排污具体情况）,总有机碳是可选项；系统应为污水温度、总磷、总氮、B0D、总悬浮物等预用接口： 企业根本信息管理:企业根本信息管理包括企业名称、地理坐标、主要污染物、行政区划'IT业信息等企业根本信息，在次根底上可以完成对企业根本信息的添加、偿改、查狗、打印箱出等。 数据传输：卜僮机自动维持与中心的通讯琏路、数据按规定的数据格式传输，整个过程不需要任何的人工干预.对行新仪器要求支持时间校准.设定测盘时间、设定-段时间内的测盘频次、测破结束后恢复正常测量. 数据显示：可以以曲践、柱状图、表格等方式显示实时数据、历史数据。 统计报表:能进行数据统计分析、按标准和标准生成报表。 报警：软件支持在计算机屏幕上标记由污染企业的具体位置,一旦出现超标排放、停运设备等非正常情况的情况，屏幕上相关企业就会由正常的绿色变为报警的红色或黄色，问题企业名称、位用目了然，提高污染企业排放情况的透明度，报警瞌控是系统自动完成的时下端仪器监测到的各种报警数据的上报和自动提示功能，井将各种报警工程自动写入系统日志，为之后采取相应治理措施提供依据. 报警参数设定：对广相同的指标由于监控点的不同可能要求的排放标准不I可，所以系统提供了灵活的设置报售参数的功能，方便用户根据实际需要灵活设定年个监控点的任何一个监控指标的报警参数,同时可设置企业CO0、污水流及、以氮的总量排放年方案指标. 状态显示：能方便显示出在线仪器、不在线仪器、报警仪器等.数据接入系统系统组成硬件网络平台系统主要由智旎采集终端、无线传除网、中心管理效劳（安奘监控管理软件）等四W部组成.智能采集终端采集的污染源等数据打包进行无税传输，经专门组建的无线VPN专网传输的监控中心的管理效劳器诳行进一步处理，监控管理人员通过监控管理软件，可以对前数据采集仪IS行参数进行设定，对污染源的各种监测数据的脚值进行设定和更改，还可以对监控到数据进行存储无线接入网络图图1硬件网络拓扑结构图JR统平台配硬件平台描述硬件设备主寰包括，企业前端数据采集终端设备：中心端CDMA上网MODEM：S1.M卡；两台效劳涔：（也可以初时用一台实现）。数据处理主要设备为数据接入效劳器和数据处理效劳零.其中数据接入效劳器主要遹过C1.）MA线路与污染源的海数据采集器连通,狭得污染源数据井进行存储,该效劳器由于对机涔性能要求并不是很明显因此可来用配置较而的台式机来代监，数据处理效劳器上需要安装数据库软件及GIS等应用软件，因此需要专门的效劳器来实现，建议的数据接入效劳器配置为：CPV：M：内存：IGDDR：硬盘：12OG建议的数据处理效劳累鼠置为：CPt:Xeon3.0；内存:2G；怏盘472G十二、工程详细的自动监测系统框图、安装方案站房的根本要求站房的面枳可在8'I2m'选取.一般以911-25m左右，站房最好建设在协议单位内.（单位应有平安设施.如防盗门，院墙等，站房的一切装楼应用防火材料，有条件的地方可按装防盗防火自动报警装置）。站房的设趣电源要求；三相四线（为防止电源负我不同而产生的相互干扰）C220V,50Hz,30A以上：其中给设备供电的这一相需配3000W高精度电源稳压器-台，每相电加上电源短路保护器（10A2只，20AI只）恒恒Sxa站房内应根据房间面积大小安装至少不低于大1.5匹帝有断电自启动的冷暧分体机空冏，为了省电建议用户配置变频空调）.考前须知1、安装时，空调出风口不能直接吹采样管，防止夏季因采样管内样气受冷形成冷凝水影响源测侑，2、电源进线必须安装电源短路保护器，其容家不宜过大，可根据每相用电收适当谣整（仪器的整套功髭约1600W）,以保证设备有短路现©及时跳同，如能制作专用供电箱,设计有来电廷时启动.3、站房应安装良好的接地税，原那么要求接地电阻小于4。可采用多根角秩并联接地、理钢板浇拉水等方法.接地线应采用20Wn宽的向按引入站房,用不小于'的单股铜芯线连接到仪器.4、站房应采取防雷措66（特别注意南电伸线进入击伤设备）.房屋安装避雷针.如处于周边避雷建筑物45度角保护区可不安装避雨针.进户线应采用屏蔽线并良好接地,以保证InodeI正常工作.有条件的地区可请相关防缶部门全面设计、5、站房可枭用破房或彩钢板轻旗房,不开宓，可安装换气扇,换气扇选用室内方向有挡板的,防止蚊虫进入。6、站房应采取保暖隔热措施，以保证空调恒温及节约能源，7、站房的房脚处应馅有20n的孔，以排废气和空压机的水，房顶有二个采样孔，一个是PM1.o采样孔，一个是样气采样孔，采样管穿过房顶应密封以防止雨水进入，（具体的安装尺寸多见安装示意图）8、具体安装步骤严格按照产品说明书规定执行.十三、常见故障及维修假设用户不能依据上表排除故障.可符仪器送就近的维修站,也可将仪潺寄回我公E维修.我们构以最快的速度排除故障并交回用户。假设传感器到期,请与维修站或我公司联系，以便更换新的传感器,我们将定期走访用户，斛决现场使用中存在的问题，如枭用户有特殊需要，可上门效劳。故障雉修表故障现象原因处理方法对冽试气体无反响电路故障送维惚站修埋传感器失效更换传感器零点不可调电路故障送维修站脩理段数偏低传感涔信号衰减重新标定传感器失效更换传感器
