第三章 交-交变换器.docx

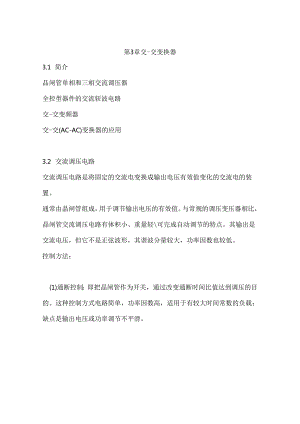

第3章交-交变换器3.1 简介品闸管单相和三相交流调压器全控型器件的交流斩波电路交-交变频器交-交(AC-AC)变换器的应用3.2 交流调压电路交流调压电路是将固定的交流电变换成输出电压有效值变化的交流电的装置。通常由晶闸管组成，用于调节输出电压的有效值。与常规的调压变压器相比，晶闸管交流调压电路有体积小、重量轻可完成自动调节的特点。其输出是交流电压，但它不是正弦波形，其谐波分量较大，功率因数也较低。控制方法：(1)通断控制：即把晶闸管作为开关，通过改变通断时间比值达到调压的目的。这种控制方式电路简单，功率因数高，适用于有较大时间常数的负载；缺点是输出电压或功率调节不平滑。Wt(2)相位控制：它是使晶闸管在电源电压每一周期中、在选定的时刻将负载与电源接通，改变选定的时刻可达到调压的目的。3.1.1 相位控制的单相交流调压电路I电阻性负载的工作情况 正半周时刻触发管，负半周时刻触发管，输出电压波形为正负半周缺角相同的正弦波。负载上交流电压有效值U与控制角U的关系为U=、'，：k¾:sinXd(0t=Uj'sin2+11-a电流有效值/=3叫电路功率因数.C-sin2+ 电路的移相范围为O1102电感性负载的工作情况 当电源电压反向过零时，由于负载电感产生感应电动势阻止电流变化，故电流不能立即为零，此时晶闸管导通角的大小，不但与控制角。有关，而且与负载阻抗角。有关。两只晶闸管门极的起始控制点分别定在电源电压每个半周的起始点，。的最大范围是a<11O单和交流调压器电感性负载时的主电路和输出波形 当控制角为时，UgI触发VT1.导通，流过VT1.管的电流，2有两个分量，即强制分量/B与自由分量iS, 其强制分量为=、2%sin(.+a_")式中Z=，«'+(ru1.p=aretgR 其自由分量为js=-sin(<¾-,-rs*11(0re 式中一自由分量衰减时间常数,r=R流过晶闸管的电流即负载电流为.&U,./,=xs+=3-cS1.1.1.(x÷-)-sin(a-e口当0。时，电压、电流波形如上图所示。随着电源电流卜降过零进入负半周，电路中的电感储藏的能量释放完毕，电流到零,VT1.管才关断。口在3U0时触发管子，3t=时管子关断，将3U。代入式(35)可得$in(+a-)=sin(-,“，当取不同的力角时，的曲线如图所示，(1)当a>>时稳定分量/B与自由分量is如图3-2(b)所示，播加后电流波形12的导通角O<180,正负半波电流断续，愈大0愈小，波形断续愈严重。(2)当。=O时电流F1.由分量is=0,i2=iB:。=180。正负半周电流处于临界连续状态,相当于晶闸管失去控制，负载上获得最大功率，此时电流波形滞后电压。角。(3)当。VO时如果触发脉冲为窄脉冲，则当Ug2出现时，VTI的电流还未到零，VT2管受反压不能触发导通：待VT1.中电流变到零关断，VT2承受正压时，脉冲已消失，无法导通。这样使负载只有正半波，电流出现很大的直流分量，电路不能正常工作。带电感性负载时，品闸管应当采用宽脉冲列，这样在<。时，虽然在刚开始触发晶闸管的几个周期内，两管的电流波形是不对称的，但当负载电流中的HII1.分量衰减后，负载电流即能得到完全对称连续的波形，电流滞后电源电压0角，但实际是晶闸管是不可控的。所以品闸管的移相范围综上所述，单相交流调压可归纳为以下三点：带电阻性负载时，负载电流波形与单相桥式可控整流交流侧电流波形一致，改变控制角。可以改变负载电压有效值。带电感性负载时，不能用窄脉冲触发，否则当。，时会发生有一个晶闸管无法导通的现象，电流出现很大的直流分量。带电感性负载时，。的移相范闱为3180o,带电阻性负载时移相范围为0180o03.1.2相位控制的三相交流调压电路 I负载丫形连接带中性线的三相交流调压电路 它由3个单相晶闸管交流调压器组合而成，其公共点为三相调压器中线，每一相可以作为一个单相调压器单独分析，其工作原理和波形与单相交流调压相同。 在晶闸管交流调压电路中，每相负载电流为正负对称的缺角正弦波，它包含有较大的奇次谐波电流，3次谐波电流的相位是相同的，中性线的电流为一相3次谐波电流的三倍，且数值较大，这种电路的应用有一定的局限性。2用三对反并联晶闸管连接成三相三线交流调压电路对触发脉冲电路的要求是:三相正(或负)触发脉冲依次间隔120,而每一相正、负触发脉冲间隔180o为了保证电路起始工作时能两相同时导通，以及在感性负载和控制角较大时，仍能保持两相同时导通，与三相全控整流桥一样，要求采用双脉冲或宽脉冲触发。为了保证输出电压对称可调，应保持触发脉冲与电源电压同步。(1)三相调压电路在纯电阻性负载时的工作情况控制角=0o 由于各相在整个正半周正向晶闸管导通，而负半周反向晶闸管导通，所以负载上获得的调压电压仍为完整的正弦波。=(时如果忽略品闸管的管降压，此时调压电路相当于一般的三相交流电路，加到其负载上的电压是额定电源电压。图3-9(d)为U相负载电压波形。 归纳=0o时的导通特点如下：每管持续导通180°:每60°区间有三个品闸管同时导通。图3-9三相全波星形尢中级调压电路=(T时的波形控制角。=30° 各相电压过零30。后触发相应晶闸管。以U相为例，“U过零变正30°后发出VT1.的触发脉冲,“U过零变负30°后发出VT4的触发脉冲“g2O归纳=30。时的导通特点如下：每管持续导通150。：有的区间由两个品闸管同时导通构成两相流通回路，也有的区间三个品闸管同时导通构成三相流通回路。I23456VTVTVTVTV;:2口-HnH6511M.勿勿:勿勿勿.勿勿勿g?OX国3-10三相全波星形无中线调压电路=30o时的波形控制角。=60°口=60o情况下的具体分析与=30o相似。这里给出=60o时的脉冲分配图、导通区间和U相负载电压波形如图3-11所示。归纳0=60。时的导通特点如下：每个晶闸管导通120°：每个区触发角。=90°6u1.fi2nd5nJ31认为正半周或负半周结束就意味着相应晶闸管的关断是错误的。首先假设触发脉冲有大于60°的脉宽。则在触发VTI时，VT6还有触发脉冲，由于此时"U>"V,VT1.和VT6承受正压“UV而导通，电流流过：VT1.、“相负载、V相负载、VT6,一直到时刻，VT1、VT6才能同时关断。同样，当Ug2到来时,VTI的触发脉冲Ug1.还存在，乂由于"U>"W,使得VT2和VT1.承受正压“UW一起导通，构成UW相回路，归纳=90。时的导通特点如下：每个晶闸管通120。，各区间有两个管子导通。UUU图3-12三和全波星形无中线调压电路=90°时的波形触发角。=120。触发脉冲脉宽大于60°归纳=12(F时的导通特点如下：一个晶闸管触发后通30。,断30。,再触发导通30。；各区间要么由两个管子导通构成回路，要么没有管子导通。图3-13三相全波星形无中线调压电路=120。时的波形控制角aN150。时。>150。以后，负载上没有交流电压输出。当Ug1.触发VTI时，尽管VT6的触发脉冲仍存在，但由于mU<hV,即，VTkVT6承受反向电压，不可能导通，因此输出电压为零。输出电压表达式由于输出电压的波形在不同触发角范围内的组成不同，因此输出电压表达式也不同。OWaW60。60o<090°90o<050o因此，=Oo时输出全电压，a增大则输出电压减小，a=150°时输出电压为零。每相负载上的电压已不是正弦波，但正、负半周对称。因此，愉出电压中只有奇次谐波，以三次谐波所占比重最大。但由于这种线路没有零线，故无三次谐波通路，减少了三次谐波对电源的影响。(2)三相调压电路在电感性负载时的工作情况三相交流调压电路在电感性负载下的情况要比单相电路复杂得多，很难用数学表达式进行描述。从实验可知，当三相交流调压电路带电感性负载时，同样要求触发脉冲为宽脉冲，而脉冲移相范围为：0W150o»随着增大则输出电压减小。3.1.3晶闸管交流调功器和交流开关1晶闸管交流调功器 前面介绍移相触发控制，使得电路中的正弦波形出现缺角，包含较大的高次谐波。为了克服这种缺点，可采用过零触发的通断控制方式。这种方式的开关对外界的电磁干扰最小。口控制方法如下：在设定的周期内，使品闸管开关接通几个周波然后断开几个周波，改变通断时间比，改变了负载上的交流平均也压，可达到调节负载功率的目的。因此这种装置也称为交流调功图3-14过零触发通断控制时的输出电压波形图3-14为二种通断工作方式，如在设定周期Tc内导通的周波数为小每个周波的周期为了，输出电压有效值是U二/(3-8) 则调功器的输出功率是(3-9)式中Pn-设定周期Tc内全部周波导通时,装置输出的功率 Un-设定周期丁C内全部周波导通时，装置输出的电压有效值 一在设定周期晚内导通的周波数 因此改变导通周波数即可改变电压和功率。2晶闸管交流开关 晶闸管交流开关是一种快速、理想的交流开关。晶闸管交流开关总是在电流过零时关断，在关断时不会因负载或线路电感储存能量而造成暂态过电压和电磁干扰，因此特别适用于操作频繁、可逆运行及有易燃气体、多粉尘的场合。 过零触发虽然没有移相触发时的高次谐波干扰，但其通断频率比电源频率低，特别当通断比太小时，会出现低频干扰，便照明出现人眼能察觉到的闪烁、电表指针出现摇摆等。所以调功器通常用于热惯性较大的电热负载。3.3交-交变频电路3.3.1 单相交-交变频电路1基本结构和类型 单相交-交变频电路山两组反并联的晶闸管整流器构成，和直流可逆调速系统用的四象限变换器完全一样，两者的工作原理也相似。电路雄理阳(b)方波依平均输出电出波形 图3/8单相交-交变频器的主电路及输出电压波形(1)方波型交-交变频器 当正组供电时，负载上获得正向电压；当反组供电时，负载上获得负向电压。 如果在各组工作期间。角不变，则输出电压为矩形波交流电压。改变正反组切换频率可以调节输出交流电的频率，而改变的。大小即可调节矩形波的幅值。(2)正弦波型交-交变频器 正弦波型交-交变频器的主电路与方波型的主电路相同，但正弦波型交-交变频器输出电压的平均值按正弦规律变化，克服了方波型交-交变频器输出波形高次谐波成分大的缺点。2工作状态八13期间：沁正半周，正组工作，反组被封锁。/1-/2：“O和2均为正，正组整流，输出功率为正。23：。反向，沁仍为正，正组逆变，输出功率为负。/315期间：沁负半周，反组工作，正组被封锁。34:o和沁均为负，反组整流，输出功率为正。/4-/5：反向，沁仍为负，反组逆变，输出功率为负。小结：哪一组工作由2方向决定，与。极性无关.工作在整流还是逆变，则根据to方向与沁方向是否相同确定。3工作原理和波形口在正组桥整流工作时，使控制角从202,输出的平均电压由低到高再到低的变化。而在正组桥逆变工作时，使控制角1从r!211r!2，就可以获得平均值可变的负向逆变电压。输出电压有效值和频率的调节交-交变频电路的输出电压是由若干段电源电压拼接而成的。在输出电压的一个周期内，所包含的电源电压段数越多，其波形就越接近正弦波。口使控制角从112an112,改变。0,就改变了输出电压的峰值，也就改变了输出电压的有效值:改变。变化的速率，也就改变了输出电压的频率。第1段沁<0,/oX),反组逆变第2段电流过零，为无环流死区第3段ioX),noX),正组整流第4段io>0,uo<0,正组逆变第5段又是无环流死区第6段io<0,«o<0,为反组整流 图3-20正弦型交-交变频器的输出电压波形4输出正弦波形的获得方法 最常用的方法是余弦交点法，该方法的原则是：触发角的变化和切换应使得整流输出电压的瞬时他与理想正弦电压的瞬时值误差最小。 正弦波型交-交变频器适合于低频大功率的电气传动系统，最高输出频率是输入频率的1/3或1/2o5.输入输出特性(1)输出上限频率 交-交变频器的输出电压并不是平滑的正弦波形，而是由若干段交流电源电压拼接而成的。在输出电压的一个周期内，所包含的电源电压段数越多，其波形就越接近正弦波。一般认为，交流电路采用6脉波的三相桥式电路时，最高输出频率不高于电网频率的1312°(2)输入功率因数 交-交变频器的输出是通过相位控制的方法来得到的，因此在输入端需要提供滞后的无功电流。因为在输出电压的一个周期内，角是从。到90。之间不断变化的。输入功率因数较低，是交-交变频器的一大缺点。6无环流控制及有环流控制 为保证负载电流反向时无环流，系统必须留有一定的死区时间，这就使得输出电压的波形畸变增大。为了减小死区的影响，应在确保无环流的前提下尽量缩短死区时间。另外，在负载电流发生断续时，相同。角时的输出电压被抬高，这也造成输出波形的畸变。电流死区和电流断续的影响限制了输出频率的提高。 有环流控制方式和直流可逆调速系统中的有环流方式类似，在正反两组变换器之间设置环流电抗器。运行时，两组变换器都施加触发脉冲，并使正组触发角Q1和反组触发角2保持1+2=180°的关系。该方式使输出波形的畸变得以改善，还可提高输出上限频率。但在运行时，有环流方式的输入功率比无环流方式略有增加，使效率有所降低。7单相交-交变频电路将两组三相可逆整流器反并联即可构成单相变频电路。交-交变频电路3.2.2三相交交变频电路 三相交-交变频器电路是由三蛆输出电压相位互差的单相交-交变频电路组成的。(1)公共交流母线进线方式(2)输出星形连接方式 由于变频器输出端中点不和负载中点相连接，所以在构成三相变频器的六组桥式电路中，至少要有不同相的两组桥中的四个晶闸管同时导通才能构成回路，形成电流。交-交变频器的特点 交-交变频器由于其宜接变换的特点，效率较高，可方便地进行可逆运行。口主要缺点是：功率因数低。主电路使用品闸管元件数目多，控制电路竟杂。变频器输出频率受到其电网频率的限制，最大变频范围在电网二分之一以下。交-交变频器一般只适用于球磨机、矿井提升机、电动车辆、大型轧钢设备等低速大容量拖动场合。小结 改变反并联品闸管的控制角，就可方便地实现交流调压。当带电感性负载时，必须防止由于控制角小于阻抗角造成的输出交流电压中出现直流分量的情况。 过零触发是在电压零点附近触发晶闸管使其导通，改变晶闸管的通断比，以实现交流调压或调功。过零触发克服了移相触发有谐波干扰的不足。交-交变频不通过中间直流环节而把工频交流电直接变换成不同频率的交流电。根据控制角变化方式的不同，有方波型交-交变频器、正弦波型交-交变频器之分。交-交变频器的电流控制方式有“无环流控制”及“有环流控制”两种：交-交变频器效率较高；但输出电压的频率较低。
