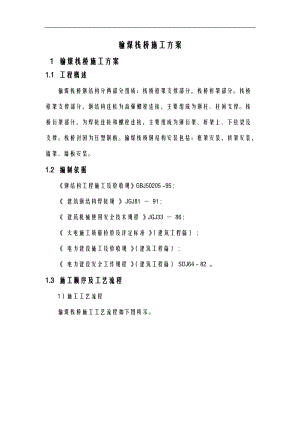

输煤栈桥施工方案1 输煤栈桥施工方案1.1 工程概述 输煤栈桥钢结构分两部分组成：栈桥框架支撑部分，栈桥析架部分。栈桥框架支撑部分，钢结构连接为高强螺栓连接，主要组成为钢柱、柱间支撑。栈桥衍架部分，为焊接连接和螺栓连接，主要组成为钢衍架、析架上、下弦梁及支撑。栈桥封闭为压型钢板。输煤栈桥钢结构安装包括：框架安装，析架安装，墙架、墙板安装。1.2 编制依据钢结构工程施工及验收规GBJ50205 -95 ; 建筑钢结构焊接规 JGJ81 一 91 ; 建筑机械使用安全技术规程 JGJ33 一 86 ; 火电施工质量检验及评定标准 （建筑工程篇） ; 电力建设施工及验收规 （建筑工程篇） ; 电力建设安全工作规程 （建筑工程篇） SDJ64 - 82 。1.3 施工顺序及工艺流程1）施工工艺流程输煤栈桥施工工艺流程如下图所示。2）施工顺序( l ）吊装顺序，根据栈桥钢结构的特点，确定为框架组合、析架组合、框架吊装、析架吊装。 ( 2 ）根据钢结构到货情况，可按区域吊装，每个区域包括：一组框架、一组析架。 ( 3 ）栈桥钢结构吊装、组合场地布置见下图所示。1.4 钢结构加工配制钢结构加工配制的主要工序：放样、号料、校正、切割、喷砂除锈、刷油、组装、翻身、焊接、钻孔。1）放样根据设计图纸，在敷设的组合平台上放出析架、支撑大样，按图纸要求析架起拱。在大样侧焊角钢胎挡、限位，限制杆件移动。2）号料根据施工图纸，核对钢材的型号、规格、材质。根据施工图纸和实际放样，核对组件规格、数量、尺寸，进行号料，号料后，在零件上标明零件的件号、数量。对弯曲、扭曲的钢材应先进行矫正。3）切割切割采用手工氧、乙炔气焊切割。钢板零件大批量切割可采用机械切割。4）组装组装顺序为上下弦、立柱、拉杆；支撑。析架整体组装；对长度超过 20m 的析架，应分节组装，每件长14m 到 18m 。组装前对杆件、零件进行核对，把杆件按图纸要求，摆放在平台大样胎膜里、找正、点焊牢固。5）翻身起胎桁架翻身起胎对重量小于 6t 的构件可用门式吊车、对重量大于7t 的可用 25 50t 吊车，四点绑扎，绑扎点设在析架接点处，钢丝绳规格经计算确定，析架起吊应缓慢起钩，施工人员用撬棍配合起胎，使析架脱离角钢胎挡，用道木垫好回钩落在道木上，重新绑扎，将析架立于地面下用道木垫平，两侧用脚手杆绑扎牢固。6）焊接根据图纸要求选用电焊条，焊接方法为手工电弧焊。施焊前，焊工应复查焊件接头质量和焊区的处理情况，焊接时，应遵守焊接规及图纸要求，保证焊缝的长度和厚度。析架焊接应对称施焊，不得自由施焊及在焊道外引弧，多层焊接宜连续施焊，每层焊道焊完后应及时清理检查，消除缺陷后再焊。7）钻孔钻孔采用磁力钻钻孔。衍架下弦组装前钻孔，上弦组装焊接完钻孔。8）油漆钢结构油漆按图纸要求选用。涂漆前先进行除锈，除锈采用喷砂除锈。油漆使用前，搅拌均匀，不得随意填加稀释剂，配好的涂料应当天使用完。涂刷前将毛刺、油污等清理干净。涂料采用人工喷涂，刷涂时，前一层干燥后，方可涂刷下一层，刷涂应均匀。1.5 栈桥安装运输、堆放：钢结构件运输、堆放采用拖车运输，将析架平放于拖车上，用木方垫好，用钢丝绳、手动葫芦将析架固定在拖车上。支撑、梁平放在拖车上用木方或枕木垫平，用钢丝绳将构件固定在拖车上拉紧。构件装卸时，吊点应设在节点上，构件堆放应整齐，按构件种类、型号、规格堆放。构件叠放时，每层构件支点应在一条直线上。1）框架吊装 （1）测量放线按图纸定位轴线、标高，在每个基础上放出十字线，标高线。在框架柱上给出三面中心线，以第一节柱顶为准给出 lm 标高线。（2）台板安装根据基础设计标高，台板距基础间隙，第一节柱 lm 标高线柱长度误差，确定台板安装标高及垫铁加工厚度，斜垫铁按规要求加工，垫铁规格根据台板尺寸及设计要求确定。台板安装，在台板下垫四叠垫铁，每叠数量不得超过三块，利用斜垫铁调整台板标高，台板标高偏差控制在2mm之。根据定位轴线调整台板位置。台板轴线偏差控制在1mm之。复查确定正确后，将垫铁与台板、垫铁与垫铁间、垫铁与埋件焊接，固定台板。 （3）框架组合 组合场地的选择：根据安装现场的实际情况，首先确定钢结构安装顺序，吊装机械行走路线，后确定构件堆放场地、框架组合场地及析架组合场地，构件堆放、组合场地，要求地面平整、坚实。 框架组合平台的搭设：在地面上垫道木垛找平，道木垛的高度要适宜，一般为 0 . 4 0 . 6m 。道木垛间距，横向间距为框架宽度，纵向间距每节框架柱间设置两垛，位置不影响框架焊接、高强螺栓施工为宜。组合平台搭设长度以最高框架高度确定，保证最高框架整体预组合。 框架组合：根据吊装顺序组合，以便于钢结构吊装连续进行。首先检查钢结构件的规格、型号及外形尺寸，对钢结构件有变形、缺陷的应先进行矫正及处理。先在组合平台上放出框架柱的间距轴线，将单柱放在组合平台给出的轴线上、找平，测量组合框架轴线、对角线，找正、固定。然后进行梁、支撑组合，先进行焊接连接，后进行螺栓连接，螺栓连接件就位、组合螺栓安装、终拧，复测组合框架轴线间距、对角线，轴线间距允许偏差±2mm、对角线允许偏差±8mm，找正误差控制在允许围。高强螺栓替换组合螺栓，高强螺栓初拧、终拧、检查验收。根据吊装机械的吊装能力，尽可能采用整体吊装，即可以提高吊装速度、质量还可以减少高空作业。如采用单节框架组合，每节之间应进行预组装。组合平台上可以分两层组合钢结钩框架，保证钢结钩连续吊装的需要。 （4）框架吊装 钢丝绳选用，根据组合件的重量，安装高度、吊点位置，确定钢丝绳的直径，钢丝绳长度。 吊点选择及绑扎：吊点的选择，必须保证框架的稳定，应绑扎在框架的立柱顶端或框架梁的梁端部。钢丝绳绑扎，根据框架的实际情况确定，一般选用捆绑形式，并在吊点钢丝绳两侧，用包角垫好，防止钢丝绳破损。 复测基础台板轴线、标高线。框架吊装前先设置挂梯及柱顶安装用操作平台。 框架吊装方法，为防止框架柱根部在起吊过程中产生变形。框架吊装采用双机抬吊的方法。双机抬吊：主吊机械采用150t 履带吊车，辅吊机械采用50t 履带吊车。主机吊在框架上部，辅机吊在框架根部，待框架吊起离地面一定距离后，辅机停止起吊，主机继续起吊和转杆，把框架吊直。单机吊装，先把框架根部用枕木垫高，在起吊过程中，起重机边起钩，边回转起重臂，把框架吊直。 框架找正，利用吊车转杆进行初步找正后，进行框架柱轴线找正，用千斤顶或手动葫芦进行找正。使框架柱三面轴线与台板上的轴线重合，在柱子根部四周，用钢板焊接在基础埋件上限位，防止框架柱在垂直度找正过程中轴线位移。用拖拉绳与手动葫芦进行垂直度找正，调整拖拉绳手动葫芦进行垂直度找正，找正过程中测量配合。标高、轴线找正后，地脚螺栓螺母安装、紧固。吊车松钩。框架上节吊装方法同第一节吊装。2）桁架吊装（1）吊装机械的选择 吊装机械的选择：根据设计图纸提供的数量，栈桥最高点相对标高，钢结构构件的最大组合重量；根据施工现场的实际情况，吊装机械的机械性能，合理选择吊装机械。吊装机械数量，根据吊装工程量，施工进度要求和起重机械性能确定。一般为两台起重机械配合根据上述情况，本工程选用两台150t 履带吊车作为吊装机械。 （2）桁架吊装方法根据吊装机械的吊装能力确定，采用组合吊装。 （3）桁架组合栈桥桁架跨度一般在 2030m 左右，考虑运输方便，桁架配制加工一般为 1015m ，桁架需在安装现场进行分跨整体组合拼装。桁架组合场地，在地面上垫道木垛找平，道木垛的高度要适宜，一般为 0 . 40 . 6m 。道木垛横向间距为桁架宽度，纵向间距每两节到三节设置道木垛，位置不影响桁架节点焊接布置。桁架单榀组合，桁架单榀组合前，应核对图纸，检查桁架的几何尺寸；对框架安装位置的间距进行复测。根据复测间距值，确定桁架组合长度。将桁架两个半榀立于组合场道木垛上对正，下部用枕木垫平， 两侧用脚手杆成人字形支撑，与桁架绑扎牢固，、下弦连接处用手动葫芦慢慢拉紧，使两半榀桁架对接上，桁架设计有起拱要求的按设计要求起拱，允许偏差10mm，桁架设计无起拱要求的按5+L /5000mm起拱，桁架长度允许偏差+5-10mm，检查测量桁架误差符合规标准后，用联接件连接固定、焊接。桁架校正，在桁架下弦两端挂钢丝线，在上弦中点挂线锤，调整桁架使两线重合。桁架整体组合，按轴线间距，把组合完的桁架两个单榀，按轴线间距立于组合场道木垛上。调整桁架校正轴线、对角线，使误差在允许围，两侧用脚手杆成人字形支撑与桁架绑扎牢固。安装桁架上、下弦梁及支撑，焊接及螺栓连接。上、下弦梁安装时如螺栓孔错位，应处理梁上螺栓孔，不允许处理桁架上的螺栓孔。 （4）析架吊装 桁架吊装前，复测桁架支座、标高、轴线、跨度。确定无误方可进行吊装。设置桁架上、下弦安全绳，在桁架两端设上下爬梯。 吊点选择及绑扎：吊点的选择，必须保证桁架的平面钢度，吊点应选择在节点处。对桁架整体吊装，根据桁架的长度可选择八点绑扎。钢丝绳绑扎，根据桁架的实际情况确定，一般选用捆绑形式，并在吊点钢丝绳两侧，用包角垫好，防止钢丝绳破损。桁架组合双机抬吊吊点位置示意图如下图所示。桁架组合吊装：栈桥桁架分跨进行整体组合吊装。先将固定支座及滑动支座安装就位，划出中心线用圆冲打出中心标记。钢丝绳绑扎设在节点上，绑扎点要经过计算确定，用抱角和木方垫好。在廊道两端立柱上绑扎揽风绳，在廊道两端立柱侧，绑扎好临时爬梯及安装、焊接操作台。廊道整体起吊、转杆要双机同步，使廊道处于支座上方，回钩时按照廊道的坡度双机配合进行。廊道桁架支座与固定支座及滑动支座螺栓连接、焊接后摘钩。安装结束后，固定滑动支座与埋件四周满焊焊接，割除所有临时加固型钢并打磨干净，按要求补刷油漆，检查安装尺寸和外观，合格后拆除临时爬梯和平台。如上图所示。3）高强螺检施工 ( l ）高强螺栓安装工艺流程如下图所示。( 2 ）高强螺栓保管。高强螺栓到货后，检查出厂合格证。按高强螺栓的规格、批号、编号、供货时间进行分类入库保管。建立高强螺栓跟踪台帐，设专人负责。高强螺栓摆放，底层垫起距地面300mm以上，仓库长期保持干燥。( 3 ）高强螺栓领用。按施工计划，高强螺栓每天使用多少，领用多少，保证当天领用的高强螺栓当天使用完。( 4 ）高强螺栓安装前，对高强螺栓安装工器具进行检验，对高强螺栓检测工具进行检验。( 5 ）螺栓连接面的检查处理：检查连接面，安装前，对连接件表面进行检查如有氧化皮、焊疤、毛刺、泥土、油漆等用角向或砂轮清理干净。( 6 ）临时螺栓安装，接头拼装时，先用冲钉和临时螺栓拼装。每个节点穿入普通螺栓的数量不少于高强螺栓总数的1/3。不允许用普通螺栓兼高强螺栓。( 7 ）接头组装时，应用尖头撬棍或钢钎或冲钉对正连接板的螺栓孔，在适当位置插入临时螺栓，用手动扳手拧紧，打入冲钉时，不得造成螺栓孔损伤变形。( 8 ）高强螺栓安装，节点用普通螺栓紧固后方可安装高强螺栓，高强螺栓连接副（包括一个螺栓、一个螺母、两个垫圈）安装高强螺栓、用安装高强螺栓替换普通螺栓，高强螺栓安装从向外穿入，方向一致；螺栓严禁强行穿入，如不能穿入时，螺孔应用绞刀进行修整，用绞刀修整前应对其四周的螺栓全部拧紧，使板叠密贴后再进行，修整时防止铁屑落入板叠缝中，绞孔完成后用砂轮除去孔四周的毛刺，同时清扫铁屑。( 9 ）螺栓紧固：高强螺栓紧固采用转角法，分初拧、终拧。初拧：轴力应达到标准轴力的6080% ,最小不应小于标准轴力的 30 。初拧后在螺栓尾部用涂油漆标志，防止漏拧。终拧：轴力为设计标准轴力，不应大于标准轴力的10。高强螺栓终拧在24h完成，并在螺栓尾部，用不同颜色油漆覆盖初拧油漆标志。拧紧顺序：每组高强螺栓拧紧顺序从节点中心向边缘依次施拧，使所有的螺栓都能有效起作用。高强螺栓终拧检验：用高强螺栓检测扳手检验，把检测扳手调到设计扭矩值的105 % ，对终拧后的高强螺栓施加扭矩，扳手响应即达到设计扭矩。1.6 外护板施工栈桥外墙板脚手架采用挂吊梯，间距3000mm ;外设护栏，下设安全网；墙、天棚复合板施工，墙采用双排脚手架，天棚采用满堂式脚手架。脚手杆间距1500mm×1500mm，步距1500mm。并适当布置垂直剪刀撑。所搭设的脚手架要具有稳定的结构和足够的承载能力，能保证施工期间在可能出现的使用荷载的作用下不变形、不倾斜、不摇晃。脚手架的作业层应设置挡板或安全网。脚手架应设置供人员上下使用的安全扶梯、爬梯或斜道，梯道上应有可靠的防滑措施。栈桥两侧面及顶面安装压型钢板，压型钢板用自攻螺丝，固定生根于栈桥的墙架上，板之间搭接用拉铆钉。墙压型钢板连接方法与外墙板相同。墙架安装，按墙架位置、标高，在桁架上挂钢丝线，焊接墙架连接件后，进行墙架安装，墙架槽钢安装与挂线平齐后，进行墙架焊接。外墙板安装采用吊梯安装，对标高30m以上的部位可采用吊笼安装，板装在吊笼里，吊车起钩到安装位置，施工人员站在吊笼，用电钻钻孔自攻螺丝拧牢。屋面板安装：在桁架上铺跳板，人站在跳板上铺设屋面板用自攻螺丝，固定左屋面槽钢上。墙复合板安装：在室搭设脚手架，人站在脚手板上安装墙板、屋面板。
