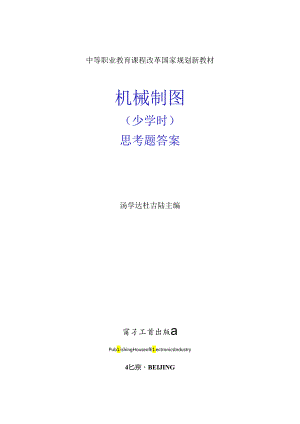

中等职业教育课程改革国家规划新教材机械制图（少学时）思考题答案汤学达杜吉陆主编甯孑工首出版aPub1.ishingHouseofE1.ectronicsIndustry4匕京BEIJING第1章制图的基本知识和技能I.图板的规格有哪些？答：图板的规格有Ao号、AI号和A2号等.*三的<c>(d)Attt*74thn<e>M*方向帕线2.想一想、画画运用三角尺面不同颈斜角度的平行年.答：参照教材中图1-2和图1-2(c>.图1-2如下：3 .铅笆的规格有哪些？按婴求练习修磨铅他。答：绘图铅宅有软、中、硬三类，用字母B和H表示绘图铅笔的软、蚀程度，B前面的数字越大表示悟芯越软.H前面的数字越大我示忸芯越WJ.常用的绘图铅笔有：6B、5B、4B、3B、2B、B,HB、H,2H、3H、4H>5H和6H13种，6B为最软,HB为中等，6H为最硬.铅笔修磨的方法参照教材中图1-5所示.图1-5如下：4 .国.家标准,现定的基本幅面力降几种？答：国家标准规定的基本倔面有AO、A1.、A2、A3和A4五种,5 .1.ff1.iA4图纸的图框线,学生用标题栏等.答：参照教材中图14、图1-7和图1-9.6 .练习常用图线的名栋、戡型及应用。南参照教材中图1-15、图1-16、图1-17和表147 .尺寸标注的基本规则右哪些？答：（1）机件的真实大小应以图样上所注的尺'J微值为依据，与图形的大小及画图的准确度无关（2图样中（包括技术要求和其他说明）的尺寸以富米为单位时，不需要标注总位符号（或名称），如果取其他单位，则应注明相应的单位符号，例如30，（3）图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。（4）机件的每一尺寸.一般只标注一次.并应标注在反映该结构股清晰的图形上.8 .尺寸组成有哪些？答：一个完整的尺寸由尺寸界线、尺寸线和尺寸数字等祖成。9 .练习斜度和椎度的行法及标注方法.答：舂照教材中图1.38、图1.40、图142和图144.1（）.抄Ai图1-53.答：照教材中图1-53.H.什么是尺寸基准,在平面图形上,哪些野泰Ur以作尺寸基准？答：尺寸基准是指标注尺寸的起点.一般选用平面图形的对称线，较长的直规和中心线等作为尺寸基准.12.按图1-S5的画图方法和步骤，抄画图1-54,答：参照教材中图1-54,和图1-55.第2章投影基础1 .什么是投影?投影图是龙样形成的？答：在日常生活中物体在灯光或日光的照射下堵上或地面就会出现影f这就是最常见的投影现象.投影图的形成参照参材中图2/、图22、图23和图24。2,什么是正投影法?其有什么特点?为什么在工程I：广泛采用正投影法?答：正投影法是指投影线与投影面相垂直的平行投影法.物体上的n践段或平面图形与投影面有平行、诙n.和倾斜三种位汽关系，它们的投影分别具有以下性质，（1）显实性当直线或平面与投影而平行时.则直线的投影反映实长、平面的投影反映实形,这种性质称为显实性.(2)积聚性当自线或平面与投影面垂直时,则自我的投影积聚成一点,平面的投影枳景成一条宜城，这种性质称为枳聚性.(3)类似性当直我或平面与投影面幅斜时，其直雄的投影长度变短，平面的投影面积变小，但投影的脖状仍与原来的形状相类似，这种性质称为类似性.3. .视图是如何形成的？试述：视图之间的关系？答；如图27（八）所示，把物体放置在三面投影体系中，使物体上尽可能多的表面和H线平行或垂包于投影面。这样,得到的投影具有显实性或枳聚性,便于庾业和亘图.物体的位置一经放定.日各个视图时就不许再变动.然后,按正投影法向各投影而投影.就可以行到物体的：个视图.在V面上得到的视图称为主视图，在“面上褥到的视图称为俯视图，在W面上得到的视图称为左觇图，为了方便面图,国家标准规定V而保持不动,符H面绕X轴向下旋转90u与V面共面,格W面绕Z轴向右旋转90°,也与V面共面,这样就得到一个平面上的三面视图,m2-7(b)所示.投影面展开后丫轴被分为两处，面上的丫轴用力表示，W面上的Y轴用Yw表示,如图2-7(C)所示。投影而是无限延展的,在工程图样上通常不加投影间的边界线.为了方便倒图,合理利图2-7三视图的形成(d)三视图之间的关系:位置关系位置关系是指主视图、怖观图、左视图放置位置之间的关系,国家标准规定，以主视图为主，俯视图在主视图的正下方，左视图在主视图的正右方。画三视图严格按这种关系排列三个视图的位置，并且视图之间必须对正、对齐，称作按投影关系配置觇图，如图2-8(b)所示.尺寸关系尺寸关系是指每对相邻的觇图在同一方向的尺寸相等。即：主视图与的视图一长对正；主视图与左视图一高平齐：俯视图与左视图一宽相等.不仅整个物体的三视图符合上述投影规律，而且物体上的每一祖成部分的三面投影也符合上述投影规律，我们在硒图、读图、度埴和标注尺寸时都蓬遵守和应用上述投影规律，如图2-8(b)所示.方位关系方位是指物体的左右、前后、上下位以，分别对应物体的长度方向、宽度方向和高境方向。方位关系是指物体的三视图与物体的方位之间的关系.在三面投影体系中，X轴的正方向指向物体的左，y轴的正方向指向物体的前,Z粘的正方向指向物体的卜.如图2-8(b)、图2-8(cK图2-8(d)所示.主视图反映物体的左右和上下：的觇图反映物体的左右和前后；左视图反映物体的前后和上下.1.d>图2点：视图的投影戏冲4 .在三面投影体系中，点的位罚行在堂间、在投影面上、在投影轴上及在原点上四种情况.它外各自什么不同的投影特性？答：(c>AAftXtt1.t.点C1在y轴上、点。在Z轴上(rf>AAftK.<a±5 .举例说明直线、平面的投影特性?答：出战的投影特性参照教材中图2/3、表24和表22°平面的投影特性参照教材中图2-15,表2-3和表2，。6 .试对比分析侧平面和ff!垂IftI投影相性？答：舂照教材中表23和去247 .什么叫之面立体卅么叫曲面立体？圆柱、删惟和网球是怎样形成的?答：由平面围成的立体称为平面立体.如棱柱、校锥、校台等.平面立体中相邻两例面的交战称为核践，由曲面或曲面与平面困成的立体称为曲面立体，如圈柱、圆锥、13台、球、环等。网柱向可看作是由一条直线绕平行于它的轴线回转而成.明惟面可看作是由一条直线绕与它斜交的轴税回转而成.球面可看作是一个平面圆绕其直径旋转而成。8 .试述六棱柱、四段柱.幽柱、同椎、网球：视图的投影特点？答：六棱柱和四极柱二视图的投影特点参照教材中图2-16，M柱三视图的投影特点卷照教材中图218.即彼三觇图的投影特点季煦教材中图2-19阚球三视图的投影特点参照教材中图2-20.9 .怎样标注端本体的尺寸？答：平面体的尺寸标注参照教材中图2-21.曲面体的尺寸标注参照教材中图2-22.10 .试述三视图和轴测图的优缺点?答r省略.11 .正等轴测图是总杆形成的,它仃什么特点？答：省略，12 .试述水平而、正平面、侧平面上的B1.的正等轴测图的曲法?答：参照教材中图2-27和图2-28.第3章组合体i什么是形体分析法？答：在画、读组合体的:视图和标注组合体尺寸时，假想将组合体分解成若干个基本体域相对独立的部分，然后，分析基本体或相对独立部分的形状、各基本体或相对独立部分之间的组合形式和相翎表面的位置关系，这种分析组合体的方法，称为形体分析法.2. 一合体的上合彩式般有哪些？各举例画出此.视图.答：组合体的组合形式-般行总加和切割两种地本形式.举例省略，3 .组合体相邻衣面的位置关系花哪些？一举-例融出其三视图.答：组合体相邻去面的位沟关系有共面、相交和相切三种.举例省略，4 .什么是极切体和裁交线？答：立体被平面裁切后的部分称为故切体，截切立体的平面称为裁平面，豉平面与立体表面的交战称为截交统。5 .俄交线的性质有哪些？答：祓交钱都具有下列两个票本性侦；(1)共有性极交线是截平面勺被被切立体我面的共有线,也就是说俄交线即蟠于截平面.也M于被破切立体表面.(2封闭性豉交线是一个封闭的平面图形。6 .什么是相贯体和相贯线?答：两个立体相交而形成的形体称为相圆体，其去面的交雄称为相贯战。7 .相货线的性质有哪些？答：和Vt线具有下列两个基本性质：(1共有性相打线是两个相交立体衣面的共有线，也是两相交立体表面的分界战，相货线上的点是两相交立体表面上的共有点.（2）封闭性相战战一般为封闭的空间图形，特殊情况下是平面图形.8 .画组介体三视图的主要步骤行城些？答：市组合体三视图的主要步骤有：1）形体分析2）选择主机图3）画工视图（1）选比例定图IH（2）布图（3画底图（4）描深9 .画组合体轴测图的方法有哪些？答：组合体轴测图的画法有在加法和切割法两种，10 .读组介体:视图的基本要领有哪些？答：读组合体:视图的基本要领彳r：）要善于构思物体的形状2）要善于抓住形体的形状和位置特征3）要从形状特征比较突出的视图入手,把几个视图联系起来说5）对于形状复杂或特殊的组合体,运用画轴测图的方法，有助于读图4）利用视图中虚实发的变化，分析物体同制的结构形状11 .什么是组合体的形状特:征视图和值也特征视图？答：形状特征视图是指反映物体形状较为明显的视图.位置特征视图周版映组合体各辰本形体相互位汽关系较为明显的视图.12,尺寸的种类有哪些？答：尺寸的种类有定形尺寸、定位尺寸和总体尺寸三种.13 .什么是定形尺寸和定位尺寸?答：定形尺寸是指确定组合体各个组成部分形状大小的尺寸.定位尺寸是指确定趾合体各个组成部分之间相对位置的尺寸14 .什么是尺寸基准？尺寸基准分为哪儿种？选择尺寸基准的原期是什么？答：尺寸基准是指标注尺寸的起点.尺寸基准的分类方法较多，根据基准的几何形状尺寸基准可分为点基准、线基准和面基准：根据施准的作用尺寸基准可分为主要花准和辅助班准等。在标注尺寸时，级合体的长丫宽、高三个方向匕制个方向上至少有一个翦准，允许有多个基准.当出现多个基准时.其中有一个基准是主要基准,其余的基准都是辅助基准.一般情况下,选用组合体的底面、较大的平面、对称面和轴线等作为尺寸基准.15 .标注组合体合,的一般顺序是什么?答：标注尺寸一般按照定形尺寸、定位尺寸和总体尺寸的顺序进行标注.然后检连、调整尺寸，把多余的和不适合的尺寸去掉.第4章图样画法1 .六个基本投影方向和六个基本视图的名称分别是什么？答：六个基本投影方向和六个基本视图的名称分别是：从前向后投影-一主视图；从上向下投影一一俯视图；从左向右投影一一左视图：从后向前投影一一后视图：从下向上投影一一仰视图；从右向左投影一一右视图。2 .向视图的标注方法有哪些规定？答：向视图的标注方法：（1）在向视图的上方标出“X”,“X”为大写拉丁字母：（2）在相应的视图附近用筋头指明投影方向.并注上相同的字母.字母应水平注写.衣示投影方向的解头尽可能配置在生视图上.参照教材中图44。3 .局那祝图的做法行哪些规定？局部视图的标注有哪些规定？答：局部视图的画法：（1）局部视图的断裂边界可以用波浪规、双折线或中断线表示.（2）当局部视图所表达的局部结构是完整的，旦外轮廓战封闭时，波浪城、双折战或中断线可省略不画.（3）波浪线只能图在机件的实体部分,不能画在轮廓税以外，例如波浪线羟过孔、横等处应断开。参照教材中图44.局部视图的标注：（I用带字母的裤头指明要表达的部位和投影方向，在局部视图的上方标出名称“X”，“×"为大写拉丁字母。（2）局部视图可按基本视图的形式配置。当局部觇图按投影关系配置，中间又没有其他视图隔开时,可省略标注。局都视图也可按向视图的形式配置，这时应完整标注.参照教材中图45。4 .斜视图的画法有哪些规定？斜视图的尿注有哪些规定？答：斜视图的画法：斜视图只使用于去达机件帧斜部分的同部形状，其余部分不必Si出来，其断裂边界处用波浪战表示。波浪线的画法与局部视图中波浪戏的画法相同。参照教材中图44.斜视图的标注：（1>斜视图必须完整标注.用带字母的箭头指明要表达的部位和投影方向，在料视图的上方标出的名称“×,.*×为大写拉丁字母。（2）料视图一般按投影关系配置，必要时也可配置在其他适当位置，在不致引起误斛的情况下,允许将做料的图形旋转,旋转后的斜视图I：应标注旋转符号,斜视图的名称注写在旋转符号的解头端.参照教材中图4和4-75 .参照图4-8和图4-9,掌握剖视图的形成和剖视图的画法.答：省略.6,解剖面符号的规定.答：参照教材中表4-1.7 .剖视图的标注有哪些规定？答：（1）剖视图的标注内容割切线剖切发用来表示剖切面的位词，用细点Si战Si,一,股情况下可省略,剖切符号剖切符号用来表示剖切而起.迄和转折位S1.剖切符号用实线而线宽是图样所用粗实线宽的11.5倍，线长5IOmm.投影方向用箭头表示剂视图的投影方向，箭头线与剖切符号垂H，箭头画在剖切符号的起,迄处的外例.剖视图的名称剖视图的名称注写成-×-×"的形式，"X"为大写拉丁字母首先在剖切符号的起、止及转折处的外1X（注号上相同的大写拉字母，然后在剖视图的正上方标出剖视图的名称，字母一律水平书写.剖视图的完整标注，参照教材中图4-9<c>（图4-9<c>剖视图的标注可省略.（2>在以下几种情形下，制视图可以省珞标注当剖视图按投影关系配置，井F1.中间又没有其他图形隔开时，可省略储头。参照教材中图4-12.用单一剖切平面通过机件的对称或基本对称面,剖视图按投影关系田粒.并口中间没有其他图形隔开时，可省略标注。参照教材中图4-10（C）.8 .常见剂切平面的种类有哪纥?答：常见剂切平面的种类有：1）单一剖切平面（1）平行于某一基本投影面的第一剖切平面（2）不平行于任何基本投影面的单一剖切平面2）几个平行的剖切平面3）几个相交的剖切平面9 .什么是断面图?答；假想用剖切平面将机件的某处切断，仅网出断面的形状，所得到的图形称为断面图，简称断面.10 .断面图的种类有哪些？答：断面图分为移出断面和由合断面两种。11 .移出断面的而法有哪些规定？移出阍而图的标注有哪些规定？答：移出断面的画法：断面所使用的剖切平面可以是单剖切平面、几个平行的剖切平面或几个相交的剖切平面等。移出断面的轮廓线用粗实线小.移出断面尽信配置在剖切符号或剖切线的延长跷上.也可以按投影关系配置或配置在其他适当的位置，参照教材中图4-25.当断面图形对称时，还可以配置在视图的中断处.参照教材中图4-26.当剖切平面通过由回转面形成的孔或凹坑等结构的轴戏时，这些结构按刚视画，参照教材中图4-27。当剖切平面通过非回转而形成的结构,会导致出现完全分离的断面时,这些结构也按剂规画.参照教材中图427.(2)移出断面图的标注移出断面用剖切符号表示剖切的起止位置,用箭头表示投影方向,并注上大写拉丁字母，在断面图的上方用同样的字母标注出移出断面的名称“X-X”.当移出断面配置在剖切符号或剖切线的延长战上时，不对徐的移出断面，必须标注剖切符号和简头,可以省略名称：对称的移出断面，必须标注剖切线，剂切线用点画妓衣示.可以省略剖切符号.前头和名称.参照教材中图4-27,当移出断面按投影关系配置时，移出断面必须标注剖切符号和名称，可以省珞前头。当移出断面配置在其他适当的位网时，时称的移出断面，必须标注剂切符号和名称,可以省略箭头：不对称的移出断面,必须标注剖切符号、箭头和幺称.参照教材中图4-27.当断面图配汽在视图的中断处时，不标注，参照教材中图4-26.12 .心合断面的画法有哪。与现定？屯合斯面图的标注有喙也规定？答：虫合断面的轮麻戏用细实践画，当视图中的轮睨跳与虫合断面的图线HJ扑时，视图中原有的轮扉战仍需完整地、连续地而出，不可间断，参照教材中图4-28.不对称的曳合断面,必须标注剖切符号和能头：对称的狗合断面，一股不必凝注.参照教材中图428.13 .什么是局部放大图？同部放大图的画法有哪些规定？局部放大图的标注仃哪些规定？答：将机件的部分结构，用大于原图形所采用的比例画出来的图形称为局部放大图，局部放大图的画法：（1）局部放大图可以画成视图、剖视图或断面图,它与被放大部分在原图中的表达方法无关，也与其他局部放大图的表达方法无关.局部放大图所选用的放大比例应根据结构需要而确定，与原图所选用的比例无关，也与其他局部放大图所选用的比例无关。参照教材中图4-29.（2）为看图方便，局部放大图应尽显配就在被放大部位的附近，必要时可用几个图形来表达同一个被放大部分的结构。参照教材中图4-30。局部放大图的投影方向府与被放大部分的投影方向一致.局部断开处用波浪线表示.波浪现的国法要求与局部视图和后部剖视图相同：局部放大图画成制视和断面时,其例面符号的方向和间距应与原图中相应的剖面符号相同。参照教材中图4-29。（3）斜视图中的局部视图也可以采用局部放大图.参照教材中图4-30.局部放大图的标注：（1）画局部放大图时，除螺纹牙型、齿轮和链轮的齿形外,应用细实线（形状可以足阳、腰形和矩形等）圈出被放大的部位.（2）当同一机件上有几个被放大的部位时，必须用罗马数字和指引规依次标明被放大的部位，并在局部放大图的上方用分数的形式标注出相应的罗马数字和所选用的比例，分数线用细实线而，罗马数字注写在分子位置，所选用的比例注写在分母位置。（3）当机件上仅有一个被放大的部位时,在局部放大图的正上方只需标注所选用的比例.14 .了解常用图形的简化衣示法。答：国家标准中常用图形的简化表示法：（1）在剖视图中机件上的筋板、轮辐及薄壁等结构,如果按纵向剖切,这些结构都不画剖面符号，而且用粗实线利它们与其相邻部分分开.参照教材中图4.31。（2）在画剖视图时，回转体上均匀分布的前板、轮幅和孔等结构不处在剖切平面上.可以将这些结构假想旋转到剖切i1.血出来.参照教材中图432,（3）当机件上具有若干相同结构（如齿、槽、圈孔、蝶孔和沉孔等），并按一定规律分布时，只需要融出一个或几个完整结构，其余用细实战相连或标明中心位置，但在图中必须注明该结构的总数.参照教材中图4-33.（4）较长的机件（如精、杆和型材等），沿长哎方向的形状一致或按定规律变化时,可断开缩短画，但必须按实长标注尺寸，机件断裂边缘常用波浪线画出,固柱断裂边绿常用花/形Ai出.参照致材中图4-34.（5）网状黝、编织物或机件上的浪花都分，可在轮廓线附近用细实规示意画出，并在零件图上或技术要求中注明这些结构的具体要求，参照教材中图4-35（八）.当图形不能充分发达平面时，可以用平面符号（相交细实线）表示，如已表达清楚，则可不画平面符号，参照教材中图4-350）。（6）与投影面倾斜角度小于或等于30°的倾斜向上的阴或阴如.其投影可以用网或圆孤代普。参照教材中图436,15 .人/读剖视图的方法和步骤答：读剖视图的方法和步骤：1）概括了解2）分析图形,想象形状3）粽合起来想整体第5章标准件和常用件1 .螺纹的要索有哪些？螺纹三要素是指什么？答：螺纹的要素有牙型、宜径、线数、蟀距、导程和旋向等.在螺纹的要素中，牙型、大径和螺距是决定螺纹的最基本要素,称为螺纹的要素.2 .内外螺奴的规定面法行什么区别？答：外螺纹的规定画法：（1外螺纹的大径用粗实践表示.（2）外螺奴的小径用细实段表示.（3）在投影为例的视图I:.表示大径的粗买线网画完整.表示小径的细实线网只画约3/4册.倒角的投影不画.（4螺税终止钱用粗实战去示.（5）在剖视图或断面图上，剖面线都必须画到粗实线.内螺纹的规定画法：（1）内螺纨的小径用:粗实线表示.（2）内燥纹的大径用细实线衣示e（3）在投影为圆的视图上，表示小径的粗实线圆画完整，衣示大径的细实我现只福约3/4圈，倒角的投影不面。（4）爆纹终止线用相实线表示.（5）在剖视图或断面图上，剂面线都必须画到粗实.（6）内燥奴不可见时，内螺纹的所有图战用虚城衣示。3 .解件F列蝎纹标记的含义.（1） f20×1.-5-5g6g.:（2） 746×1.6f81.W7H;.-：3/4答：20×1.5-5g6g-Z,:细牙普通蝶纹，蝶纹的公称直径为20mm.蝶距为1.5mm,右旋,螺纹的中径公差帚代号和蹊径公差带代号为5g6g,螭钗的旋合长度为长旋合长度。（3） Tr4f>×(PH)1.H-1.Hi梯形蝶纹,螂纹的公称直径为46mm,导程为16mm,螺距为8mm,左旋，螺纹的中径公差带代号和顶径公差带代号都为7H,螭仪的旋合长度为中等旋合长度，省略不注。（4） Rc34o用螺纹密封的例推内管端纹,尺寸代号为3/4.右旋.4 .怪奴紧固件行哪些？常见的连接形式仆期些？各道川,什么场合？答：常用的螺纹紧固件有螺栓、双头螺柱、蝶修、垫圈以及螺钉等。常见的连接形式仃螺论连接、双头端柱连接和螺钉连接等.双头蝶柱连接主要用于当两个被连接件中，有一个较厚或不适宜用螺栓连接的零件.其他省略,5 .在选择螺柱时.其解人端的长度是如何确定的?答：旋入端的螺纹长度为心,一可以查教材中附表8.也可根据螺纹孔的材料选用.通常当被旋入零件的材料为钢和钾别时，取bm=d;为铸铁时，取)m=1.25d或1.54为铝时，取“=2乩6 .在画螺枪连接、Xi头蝶柱连接和螺仃连接图时应注意哪吃向阳？答：省略，7 .在螺纹连接件的装配值法中,必须遵循那共观定？答：图蟀纹连接图样应遵循以下基本规定：<1)两零件的接触表面画,条戏，不接触表面画两条;(2)相匏两零件的剖面线方向应相反，或方向一致、间隔不同：(3)当剖切平面通过螺栓、镶母、垫圈的轴线时,这些零件按不剖面.只战外形,必要时可采用“部割视.8 .键有现些种类？各适用于什么场合？答：在机械工程匕常用的健行普通平板、半网健和的头板等。适用场合省略.9 .销有哪些类型？各有何用途？答：在机械工程上.常用的销行网柱销、圆锥第和开口箱三种.网柱俏有A型、B型、C型和D型.C理箱有A型和B型.用途省略。10 .滚动粘承的：肿画法分别适用于什么场合?答：国家标准规定，滚动轴承的友达方法有通用画法'规定画法和特征画法.种.在袋配图中，K不必确切地表示滚动轴承的外形轮鸵、我荷特性及结构特征，可采川通用用法；当需要较详细表达滚动轴承的主要结构时.可采用规定而法：只露要简单地表达滚动轴承的主要结构时，可采用特征画法，11 .解样滚动轴承6312和GS81107含义？答：省略.12 .单个弹簧与装配图中弹筏的通法有何区别？答：单个弹费的画法如下：（I）圆柱螺旋压缩弹费可以画成视图、刻视图或示意图.舂照教材中图531°（2）在平行于圆柱螺旋压缩弹彼釉雄的视图上，各圈的轮鸵戏画成n戏。（3）有效IH数在四圈以上的弹簧,可以只亘出两端的12圈（不含支承圈），中间用通过井簧簧统中心的点画线连起来.同时也可以适当缩短图形的长度.（4）在图样上当弹箕的旋向不作规定时.蝶,贸弹黄一律画成右旋,左旋弹宽允许画成右旋，但左旋弹微无漫画成左旋或右旋，左旋弹畿必须标注旋向代号“1.H”。（5）圆柱摞旋乐缩弹簧的两端,不论支承圈多少都可以按支承图为2.5圈血.必要时也可按支承阳的实际多少画.奘显图中的弹黄的画法：（1）在装配图中，弹簧后面被挡住的零件轮廓，按不可见处理不必画出，可见轮廓跳只画到弹赞簧丝的剖面轮叽或中心线上。参照教材中图5-32（a>.（2）当黄题直径在图上等于或小于2mmUj,允许只画出黄丝剖面，其剖面可以涂黑成枭用示意福法，参照教材中图5-32（b）和图5-32（c）.第6章零件图1 .什么是零件图？零件图的作用姑什么？零件图的内容有哪些？答：表达零件结构、大小和技术要求的图样称为零件工作图，陆称零件图.每一介机器或部件都是由许多零件按一定的装配关系和技术要求奘配起来的.要生产出合格的机器或部件，必须首先制造出合格的零件.而零件又砧根州零件图进行制造和检验的.因此，零件图是设计和生产零件的Hi要技术文件，是制造和检验零件的主要依据，它反映了设计人员的意图，衣达出机器或部件时零件的要求，同时也考虑到结构和制造工艺的可能性和合理性.一张完整的零件图,i股应具有下列内容：1）图形2）尺寸3）技术要求4）标Sfi栏2 .什么是形状特征原则?什么是工作位置原则？什么是加工位置原则？什么是自然安放平枪像则？答：形状特征原则就是把零件形状特征比较突出的膈个方向作为主视图的投影方向.零件在机器或部件上都白一定的工作位置或安装位置.在选择主视图的放置位置收，应尽可能与零件的工作位置或安装位河相一致，我们把这种晚则称为“工作位前原处I”。零件在加工过程中，特别是在机械加工时，要把它装夹（定位和夹紧）在一定的位.置上进行加工.在选择主视图的放置位置时,技尽可能与零件的加工位置相一致,我们把这种原则称为“加工位徨原则”.把零件自然安放平稳的位次作为主视图的放次位R,我们把这种原则称为“自然安放平稳原则”3 .零件图视图选择的注意犷顶仃密些？答：零件图视图选择的注意岁项：（1）确定零件表达方案的原则是：在保证正确、完整和清晰地衣达零件结构形状的前提下，尽可能使零件的视图致Ift最少.视图图形最简单.（2）所选用的视图应具仃独立存在的意义和明确的发达曳点，各个视图所衣达的内容应相互配合，相互补充，尽出潮免不必要的细节出发，（3）首先选用基本觇图，再选用其他视图。（4）首先友达零件的主要结构,再发达零件的次要结构.（5）在表达的零件结构时，要内外也顾.大小兼枚.4 .零件图尺寸标注的要求有也？答：标注尺寸时应该做到正确.完整、清晰和合理.正确一一标注尺寸时,应该严格遵守相关国家标准的现定，同时尺寸数字注写要正确无误。完整一一所标注的尺寸能完全确定零件的形状和大小，即尺寸标注的不得遗漏,也不得重复.清晰一标注尺寸时，尺寸应标注在形状特征比较突出的视图上,并且布置整齐清晰.便于识读和理解，合理一一标注的尺寸即能满足设计的要求，又便于加工和测房。5 .了解基准的分类、基准的透排和尺寸标注的形式。答：葩准的分类：根据基准的几何特征，基准可以分为点基准、线基准和面基准“根据基准的产生和用途.基准可以分设计基准和工之基准。根据基准的作用，基准可以分主要基准和轴助基准.施准的选择：选择基准是指在标注尺寸时，是以设计基准为主进行尺寸标注，还是以工艺基准为主进行尺寸标注.前者的优点是在标注尺寸上反映了设计的意图和要求,能峡保证零件在机涔或部件中的工作性能：后者的优点是在尺寸的标注与零件的加工过程联系起来，能够满足零件的工艺要求，便于加工和测炭等,当然，在标注尺寸时，以好是把设计准和工艺就准两者统一起来，这样既能满足设计要求，也能满足工艺要求.如果两者不能统一时，应该以设计基准为主进行尺寸标注.零件的长、宽、高三个方向，每一个方向上必须有一个基准，允许有多个基准.当同一方向有多个班准时，其中年j一个是主要基准，其余的都为辅助舰准，应该选择零件上JR要几何要素作为主要基准，主要基准和辅助基准之间必须标注联系尺、匕（）<b）（2）在装配图上的标注在袋配图上,公称尺寸之后标注配合代号，也可同时标注配合代号及上下极限偏基数值.如下图.7/WG几何公差的在图样上的标注；参照教材中表6-4.表6-5和图6-26-RJ6-30o12熟悉读零件图的方法和步舞.答：读零件图的方法和步骤：1）识读标题栏。2）分析表达方案.3）分析形体、想出事件的结构形状.4）分析尺寸。5）分析技术要求，6）归纳总结.13.熟悉柯零件图的方法和步骤。答：亘零件图的方法和步骤；1）分析零件.2）确定表达方案.3>画零件图。（1）确定画图比例、图幅、布图.（2）画底图.（3）检查、修正和描深.（4）标注尺寸。（5）注写技术要求。（6）检查、修正全图和填写标题栏.第7章装配图I.什么是装触图？装配图的作用是什么？装配图的内容有哪些?答：装配图是农达机涔或部件的图样，主要衣达机器或部件的工作原理、装配关系、技术要求和零件的主要结构形状，用来指讣机器或部件的装配、调整、检验、安装、使用和维护等。装配图的作用：袋配图在科研和生产中起岩十分重要的作用.在产品设计、仿制、改造升级的过程中，苜先要播出装配图，然后再根据装配图画出零件图：在产品制造的过程中，首先根据零件图加工零件，然后再根据装配图制定装配工艺规程进行装配、调试和检骏机器或部件；在产品使用的过程中,根据装配图对机器进行安装、调整、操作和维护由此可见,装配图是机器设计、制造、使用、淮护和技术交流的里要技术文件.装配图的内容：1）一组图样2）必要的尺寸3）技术要求4）零件序号5）明细栏和标麹栏2 .装配图视图选择的一般原则是什么？答：装配图视图选择的股原则为：1） 一般把装配体的工作位置作为主视图的放置位置，以最能反映装配体的装配关系、传动路线、工作原理和结构形状的方向作为主视图的投影方向.如果装配体的工作位比惯斜.通常先放正，再进行画图.2主视图没有表达清楚的装配关系和传动路线，可以根据?5要配置其他视图，3）零件图的表达方法（视图、剖视和断面等），一般都适用于装配图，同时,国家标准还规定了装配图的基本画法和特殊血法.3 .装配图的基本角法和筒化画法力.哪些？答：基本面法：1）相邻两个零件的接触面和配合面之间,娓定只Bi一条轮廓线：相邻两个零件的不接触面利非配合表面，不论间隆多小，应画两条轮廓线.照数材中图73.2 .在剖视图中，相邻两个零件的剖面线要画成不同的方向，如果不能保证剖面线方向不同,那么应采用不同的剖面线间班.或者与同向的方向不开.在同一装过图中,IHJ一零件在各个视图中的剖面线方向相同，间隔相等.当零件厚度在2mm以下时允许用涂黑代件剖面戏。参照教材中图7-3。3 .在装配图中.对于螺栓、媒母、垫片等猿固件和轴、连杆、拉杆、球、犍、销、手柄、陶子等实心件,若按纵向剂切,并且剖切平面通过我对称平面或轴线时，则这些寥件按不剖面。若这些零件有孔、凹槽等结构需要表达时，则可用局部剖的表达方法。参照教材中图7-3。简化Ai法：1）拆卸画法.2）沿结合面剂切画法。3）殷想画法.（1在装配图上，为了表达运动零件的运动范围或极限位置时，可先在一个极限位徨上画出该零件，再在另一个极限位次上用双点西线画出其外形轮睨.参照教材中图7-5.（2）为表达与本部件有装配关系但乂不屈于它的其他相邻零部件时,可以采用双点加线将其他零部件的外郃形状全部或部分地Si出来.参照教材中图7604）展开画法。5）夸大画法.6）总独表达某个零件.7）简化画法。（1）在装配图中，缪件的部分工艺结构如倒角、倒圆、退刀槽等允许行略不亘螺栓头、螺母等因倒角而产生的交线也允许省略不i.参照教材中图7-8.（2）在装配图中，若干个相同的零部件级，可以详细施画出一组或几组，其余用点画线表示出中心位置，参照教材中图7-9.（3）在装配图中，可以用祖实线友示带传动中的带.用点旨跋表示族传动中的鞋.参照教材中图740。4 .熟悉装配图的尺寸标注和技术要求的有关内容.答：袋配图的尺寸标注的内杵：1）规格性能）尺寸。2）装配尺寸。（1）配合尺寸.（2）相对位置尺寸.3）外形尺寸。4）安装尺寸。5）其他理要尺寸.技术要求的内容：1装配要求。2）检脸要求。3）使用要求.5 .编写序号的方法有哪些规定？答：序号的漏注方法。在所编注零件或部件的可见轮限线内画一圆点.然后从Ia点开始fii指引线,在指引线的另一端再画一条水平线或圆.也可以不图.指引线、水平线和圆椰用细实线表示.参照教材中图711（八）.序号注目在水平线上、K1.内或指引线的另一端冏近。在水平线上或B1.内注写序号.序号字号比该装配图上所注尺寸数字字号大一号或两号：在指引线的另一端附近直接注写序号，序号字号比该装足图上所注尺寸数字字号大两号.参照教材中图7410如果所编注零件是很薄的写件或涂果的图样，不能画IB点时，那么可以在指引俄的起始端f1.i出的头，商头指向该零件的轮觇.参照教材中图7-11（b）.一组紧固件组或装业关系清楚的零件组，允许采用公共的指引战，其序号的编注方法参照教材中图7-11（c）。标准化的组件（如油杯、遂动轴承等）只编注一个序号。指引线尽可能分布均匀,相互不能相交，也不要太长.指引线通过剖面线区域时,不能与剖面魏平行,必要时可以画成折税，但只允许转折一次.参照教材中图71.1（b）.装配图上的序号应按水平方向或垂直方向排列整齐,按厥时针或逆时计方向顺序排列.参照教材中图7-1.6 .解明细栏的有关规定.答：明细栏的有关规定：（I）明细栏一般把踪在袋配图中标四栏上方.格式和内挣可以参照有关国家标准,国家标准推荐的明细栏，也可以由单位自己决定。参照教材中图7-12.（2明细栏宜接面在装配图中,填写明细栏时,应由下而上顺序填写.当位置不够时.可紧靠标国栏的左边由下而上延续.参照教材中图74。（3）在实际生产中，明细栏也可以不设冏在装配图中，而按A4幅面作为装配图的序页单独给出.娘写博!序是由上而下延续并可以连续加贡.（4明细栏中的序号应与装配图上编号一致.（5代号栏用来注写图样中相应盥成部分的图样代号或标准9.（6）花注栏中，一版填写该项的附加说明或其他有关内容。如分区代号、常用件的主要参数,例如齿轮的模数、齿数.伸藏的内径或外径.黄统直径、有效版数、自由长度等.（7）攫栓、蝶母、垫圈、杨、销等标准件,其标记调常分两部分填入明细栏中.将标准代号埴入代号栏内，其余规格尺寸等埴在名称栏内，7 .熟悉该装Ae图的方法和步M1.答：泳装配图的方法和步骤：1）概括了解.2）分析视图。3）分析工作原理和装归关系.4）分析零件.5）归纳总结.第8章典型零部件测绘I.钢直尺规格疔哪几种？答：铜口尺的规格有1
