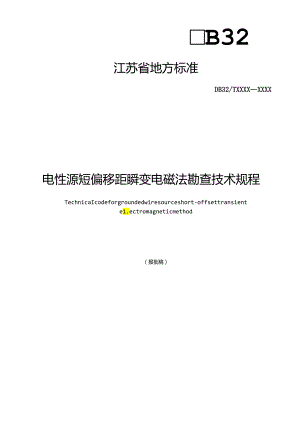

B32江苏省地方标准DB32/TXXXXXXXX电性源短偏移距瞬变电磁法勘查技术规程TechnicaIcodeforgroundedwiresourceshort-offsettransiente1.ectromagneticmethod（报批稿）XXXX-XX-XX发布XXXX-XX-XX实施江苏省市场监督管理局发布目次前者IH1范国12燃慈性引用文件13术语和定义14总则24I方法原理2I9观测装次2J4适宜条件3i4应用范用35技术设计3；I资料搜集与踏勘3，9可行性和有效性分析3，q设计书编写与审杳3；1测区、测网和比例尺4S工作参数选择4，A工作精度6；7测地工作精度7；ft仪器设备76野外工作7RI基本要求7R9仪器设备准爵7A1发射电极、导线布设7ft4接收装置布设8RK发射与接收8AA生产试5工作8R7质量保障措施9Ra侦量检也与评价io7安全保障措施108资料处理与解拜11«I原始资料的抵理和检变11Q9.数据处理11Q4资料解择12Q4图件端绘129成果报告编写与提交12JI基本要求12Q9成果报告内容123Q成果报告提交1334成果报告归档13W录A（资料性）SOTEY视电阻率计匏公式14附录B（资料性）发射端布设野外班报记录格式16附录C（资料性）电性源短偏格距瞬变电磁法接收端操作员记录班报格式17参考文献19-¾1.2-a-刖百本文件按照GB/T1.12020£标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草.请注意本文件的某些内容可能涉及专利.本文件的发布机构不承担识别专利的责任.木文件由江苏省自然资源厅提出并组织实施。本文件由江苏省自然资源标准化技术委员会归口。本文件起草单位：江苏省地质勘查技术院、中国科学院地质与地球物理研究所、江苏省地质学会.本文件起电人：薛国强、王军成、刘建东、罗传根、徐明钻、杨光、孙瑛、陈P营、武欣、黄仕茂、安好收、侬解、李琳、离土银、见到波、黄倩、邵家宇、李兆祥、王由阳、王该、崔乐宇、着小月.电性源短偏移距瞬变电磁法勘查技术规程1葩困本文件规定了电性源短偏移矩廨变电磁法勘杳的技术设计,仪涔设备的使用与维护、野外数据枭集、资料物收、资料处理与解科、报告编制等技术要求.本文件适用于电性源短偏移矩解变电磁法地球物理勘查.2规楚性引用文件下列文件中的内容通过文中的现苞性引用而构成本文件必不可少的条款.其中，注日期的引用文件.仅该11期对应的版本适用于本文件；不注I1.期的引用文件,其最新版本（包括所有的修改单适用于本文件。GB18314全球定位系统<GPS）测量规范DZ.T0069地球物理助音图图式、图例及用色标准DZTTOI53物化探工程测出规范3术语和定义下列术语和定义适用于本文件，1瞬变电磁法transiente1.ectromagneticmethod<TEM）利用不接地网线或接地税源向地下发射一次脉冲破场,在一次脓冲磁场间歇期间利用或解或接地电极观测地下介质中的二次感应涡流场，从而探测介质电阻率的种方法，按照发射源形式，可分为回线源（极性源）和电性源（接地源）。磁性源magneticsource通过不接地矩形回线向地下发射交变电磴场信号的电松场源，电性源groundedwiresource通过两端接地的长导线向地下发射交变电磁场侑号的电感场源，?A偏移距offset信号接收点到发射源几何中心点的距离.发射K频basefrequency发射波形的重生疼率.采样率Swrp1.ingfrequency好秒从连续信号中提取并祖成离散信号的采样个数,叠加次数stacknumber一个完整周期信号重发观测并记录的次数.4总则A1方法原理电性源短儡移除，瞬变电展法(ShorVoncttraruicnte1.ectromagneticmcihnd,简称SoTEM)是基于地下介侦的电性差界，利用接地规流向地下发送一次脉冲电破场，在距离发射源大于03倍且小于或等于2倍最大探测深度的(W移距范围内，利用线图(探头)或接地电极在断电间隙观测二次涡流磁场或电场的方法.通过观测不同的电场、微场分fit用于寻找各类高、低阻耳标体.45观测袋置4.2.1赤道装置可用税圈或破探头观测垂直方向磁场分IitH/.也可用接地不极化电极观刈水平方向电场分赧Ex.见图k赤道装词的偏移距为观测点到接地导战中心的距离。01SOTEM赤道装置示意4.2.2轴向爰置用接地不极化电极观测水平方向电场分武Ex.见图2.轴向袋置的偏移用为观测点到发射源两极中最邻近极的距离.工H工rI"图2S(HEM轴向装置示意宜开展电性源短偏移距螭变电描法的条件如K：a）探测目标体与围岩介质有明显的电性差异：b）天然噪声及人文干扰水平规律较明显且强度不大，不会对信号产生难以控制的影响：C）目标深度一般在200Om以内；（1）工作区满足短偏移距蝌变电破法的发射和接收装置的布设要求。44应用范IS电性源短偏移距瞬变电底法适用的探测领域包括但不限于：a）金属矿、非金属及地下水资源矿勘查：b）城市地下空间开发利用勘查：c）地热资源勘查：d）煤矿采空区勘置：c）地质灾害勘查：f）海岸带地所调查：）其它与围岩存在电性差弁的目标体探查.5技术设计*»1资料搜集与踏勘5.1.1 编写设计书前，应根据工作任务要求,搜集相关的地被、地球物理资料（含物性资料）、钻探及测绘等资料.5.1.2 实地踏勘工区的地形、地貌、交通、气象、水系、护被等条件，尺衽了解1.区电磁干扰类型及特点等。45可行性和有效性分析5.2.1结合地质任务和目标体电性特征，分析探测目标体与围岩之间是否存在可分辨的电性差异，是否具密电性源短偏移距瞬变电底法应用条件。5.2.2电性特征己知时,可开展正演模拟以脸证有效性,正演计算假设的地电断面参数应与工区已知地段的实际断面实际情况大体相同，正演模拟的数据可转换为视电阻率视电阻率计算公式见附录>进行分析，为优化工作参数和开展野外试脸提供依据.5.2.3试验区包含已知目标体（己知地质剖面或有探矿工程控制的目标体、电毡F扰区，实测己知目标体的异常特征并时工区的电械干扰背景的分布特征做出评价。5.2.4凡属下列情况之一者,应进行方法试验：a）寻找深部矿、碓识别矿及间接寻找目标体等情况下，尚未进行电性源短偏移距瞬变电感法试验工作，方法有效性尚不明【省的新工区：b）人文、电磁噪声干扰较严重，使用现有仪器及观测方法的效果受到影响的工区：c）探测目标体与用岩之间的电性差异较小,或探测目标体的规模相对其埋深较小,不能确定探测出目标体异常响应的_1.区.41设计书编写与审查5.3.15在搜集分析资料的基础上,进行工区实地踏勘（了解施工条件即地形、交通、居民、地表及电磴干扰等情况）、方法有效性及可行性分析后，以合同或任务书的要求为依据编制设计书，5.3.2设计竹的主要内容包括但不限于：a）工作目的、任芬和工作量、踏勘情况：b）工区交通位置、人文地理等c）以往资料收集与工作程度分析；d）工区地质、地球物理特征：e）工作方法、仪器设备及技术要求：D实物工作显（测跷和测点布温）:g）资料处理解拜流程和预期提交成果；h）工作部罟、人员及进度安排、经费颈算；i）质僦及安全保障措施.&4测区、测网和比例尺5.4.1测区葩围的确定测区范网应包括助查目标体范围.可根楙实际需求适当外延.5.4.2测网与比例尺的选择工作比例尺由地质工作任务确定,常用比例尺和测网密度见表1。比例尺的选择，以能发现有意义的最小异常,并能在1IzIfii图上清楚地反映出探测对象的位置和形态为原则.表1常用比例尺和测网密度比例尺测战网题<m）沿线口距（m>1:50000500-10(»100-2001:25000250-50050-1001:1(10001(X>-25O20-501:500050-IW10-201:200020705-105.4.3典型剖面测量及加密测量5. 4.3.1在所有正式面积性工作中,应布设一定At的典型剖面.典型剖而布置应能反映测区不同地层、构造等特征，宜经过已知钻孔或与已知的地质剖面更合.6. 4.3.2财异常作定录或半定M解择时，应i行加密测吊:，加密浏最应遵循以下原则：a）剖面方向应垂出于目标体走向：b）剖面通过异常中心.或尽可能与物探线揖合：C）剖面长度要超出目标体的异常能围：<1）点距和观测精度应能清晰完整地反映异常特征。5.4.3.3当发射源位置发生变动后，应进行部分测点的重短测域，5.5工作参数选择5.5.1观测芸置形式的选择工作装置选择应考虑工区电磁噪声干扰程度,宜采用赤道观测装置：当工作区电磁强干扰主要来自空中旦地下工业散流较弱时,宜采用他向观测装置.5.5.2观测区域与场源布设5.5.2.1观测区域5.5.2.1.1赤道装置观刈区域范围策制在与发射源两端呈120°夹用的区域内，见图3.测及图3电性源短偏移距瞬变电遢法赤道装置观测区域5.5.2.1.2轴向装置观测区域限制在与发射源呈30。火角的区域内,见图4.C*03KM：,*.«MK«图4电性源短偏移距瞬变电遍法轴向装置观测区域5.5.2.2场源布设5.5.2.2.1发射源*尽可能与探测|:|标地质体走向垂直.5.5.2.2.2发射源应布置在构造简单、电性比较均匀的位置并使探测目标体处于观测区域的中心位乱5.5.2.2.3发射源尽可能平行于测线方向布设，方位误差应小于20%,避免发射线出现较人的穹曲.5.5.2.2.4发射源接地电板应布置在接地条件良好的位S1.5.5.2.2.5发射站一般应设在场源导跋的中间地段，在有地形、地物、交通等影响时，可靠近某接比电极的一端。5.5,2.2,6测区较大，无法由一个发时源所腹盖时，当同测城需要变换发时源时，至少应进行两个以上测点的型红观测.5.5.2.2.7发射源布i殳完成后应填写发射源布设记录班报，格式见附录B.5.5.3发射极距AB、波形及电流选择5. 5.3.1发射极距AB加小长度应大于浅层电性不均匀体线性尺度1.1的3倍，即1.1.iun>3（，可根据式设计发射极距AB的实际长度1.：5I1）式中：1.hae一一发射源置虚的测/段长度，单位为米（m）；%n一最小偏移距，In位为米加）.6. 5.3.2发射电流大小根据接地电阻情况和发射机功率谀定，一般不小于10A.7. 5.3.3发射波形的占空比一般为508. 5.3.4发射波形的基领/由式、式<3>确定：户1/02（2）1.max-ronmaxam<u式中：/1发射基频.单位为赫兹（Hz）：Tmax一一所衢的最大记录时间,总位为杪（三）:Smax一一视纵向电导单位为西门子（三）;0一一真空破导率胞位为亨利/米（Hm）.5.5.4 偏移距选择观测点的位置如图1和图2所示，观测点的儡移距r一银大于0.3倍最大探测深度（或目标体深度）,小于2倍最大探测深度（域目标体深度），实际施工中,根据式（4）合理选择偏移距范的：1.（0.3-2）HaM*（4）式中：r一一偏移距,单位为米（m）：“max-最大探测深度,单位为米（）5.5.5 接收参数选择5.5.6 5.5.1观测分瑜根据探测目标体属性及施工条件选择,一般情况卜探测低阻I1.标体或电磁干扰水平较低或地形起伏,剧烈或基岩大部分出跟时.宜选择垂直磁场分盘：而探测高阻目标体、电磁扰水平较高、地形条件简IR时，宜选择观测水平电场分量：也可同时观测电场、破场分信，对数据进行联合反演.5.5.5.2扑加次数放设置为256次；电磁干扰水平较高时应适当堵加费加次数.55.5.3当目标体现深较大时，应选择有效面枳较大的接收线圈或探头,以获得较高信噪比的晚期微弱信号.勺A工作精度56.1遵循以能观泅与分辨勘查对数所产生最弱异常为原则确定工作精度。5.6.2工作精度以In化感应电动势或归一化感应电场强度均方相对误差来衡量,按表2执行,弱干优地区工作精度应达到1级标准，强干扰地区工作精度应达到H欲标准.表2工作精度分级微别总均方相对谀筌，%有位差无位差I10.05.0I1.15.010.0注1：无位差（无点位i关里是观测谀整和其他谀整的史加.如外界电蜒味声的变化.仪器不校定引起的俣空.注2：竹位*ff.i½,）是裳?I和无依双*的经加，装置决差是两地谀龙和布战、布点不准引起观洌敏变化的设屹S1测地工作精度5.7.1测地工作的疑埴指标包括平面点位中误差、相制点距中误差、高程中误茏和方向偏差，工作将度应符合表3.测地工作方法按GB.T18314、DZ/T0153执行.表3测地工作精度林IS找别平面点位中误差/11n<ff1.-h）相杂点题中误差八电极接地点间误差方向帖基/°编程中以应.WA1.03.0±3.05.0B1.255.015.010.01.0注：“图I-.指按照不同比例尺的成图格度要求.迭持相应的点位及高程限空.5.7.2采用同精度加红观测和高精度同步观测等方法进行检查.5f仪器设备仪器设如腐足SoTEY法工作需求6野外工作A1基本要求电件源短偏移距瞬变电磁法野外采集应严格按照设计书要求进行,保证安全胞1.并完整准确地记录原始资料.A5仪器设备准备6.2.1按设计要求准符仪涔.应确保各类仪口乍正常、性能稳定、一致性良好,各项指标均在限差之内.6.2.2I可-测区如有两台或两台以上的接收系统，应在同一点位采用相同的发射机、工作多数iS行接收系统的一致性试脸，对同一观测时间窗口的数假进行一致性对比计算,均方和对误差应小于等于S.0%，6.3发射电极、导线布设6.3.1为保证较小的接地电阻，电极宜采用多坑埋设钢板、钢丝网、铝箔等片状电极布设接地电极，坑挖至湿润土层深度，浇盆水并用湿上压实：必要时Ur采用多极坑并联的方式进一步降低接地电阻.6.3.2电极引线应做好绝缘处理,电极坑周阚应设立高压警示装置并安排专人值守.6.3.3A、B接地电极布置应尽,避开高压线、矿山（洞上方、晤母管道、溪流水域、平行的断裂构造等，以减小电t干扰及地质干扰。在场源卜方或者场源与测战之间应尽量避开金属矿、煤矿、湖泊、岩溶和局部而阻体隆起等可能引起场源效应的已知地质体.6.3.4敷设供电线缆时.导线连接处应做好维缘与固定，剩余线缆应全部展开，不可绕在线架上，弁以S里平铺附近地面，供电线布设完成后，应松查其连接是否正确，接地连通是否良好，各连接点是否牢固,以及是否有JW电情况。6.3.5供电点处应有明显的警示标志,供电导线连接处应用绝缘胶布包麦遇障碍物应挖沟架空埋设（保证绝缘）：采用围栏保妒，并和导税一起挂上高压警示危险标志，沿设有专人巡查，确保人品生命安全。AA接收装置布设6.4.1观测前在测点布设接收线图或者接收探头、采集站、接收电极等，并填写测点布设班聚，格式见附录C。6.4.2为了保证足够大的信噪比，应来用不极化电极，与土堞接触良好，并浇盐水压实，使接地电阻小于2ka.若遇基岩裸褥区,可适当放宽.但不应大于Iok.6.4.3接收电极不应埋设在流水、污水或废石堆上，极坑内应剔除碎石和杂物：测址电场响应时,若测点岩石裸露，应填以湿土，并保持电极底部与地面有良好的接触.6.4.4若遇到人文设施（如房屋、金属栏杆、金属管迤、铁路等）无法埋设接收电极时，接收电极可适当平移.以减小干扰，并做好野外记录.6.4.5电极连线、探头连线及其他电缆均不应悬空，应贴地放置.就免因风吹等因素造成导线晃动而产生电磴干扰.6.4.6数据聚集过程，应避免接收点附近人员走动,在接收电极、线圈或探头IOn范曲内避免同时使用电子通讯设侪.AS发射与接收6.5.1工作前应检查发射机、发电机（或电池加、电瓶）、控制器等各部分的接战是否正确，电班绝缘是否良好.测量发射电极AB接地电阻正常.在确保无误的情况下,通知所有工作人员后撤至安全距离后再通电工作.6.5.2控制器及发射机开机前先置低档（注意极性），变压开关不宜连续扳动；关机时先将电压挡位脚至低压挡再关断电源.6.5.3发射机的最大供电电乐、最大供电电流、最大尬出功率及连续供电时间,不应大于仪器说明书上班定的额定依（一般不大于制定功率的80%）.6.5.4供电期间，不应更换电压档位、扳动换流开关、更换波形和然频。6.5.5发电机的使用应注意温度与涧滑油的检查,特别注意发动机、发电机冷却风母的运忖情况：工作时.发射机宜置于绝缘垫上：遇到异常时应立即停机检查,排除故障后再使用.6.5.6按极性接好电源，电压值不宜低于额定值的85%,确认正负极.6.5.7合理选择仪怒的增益，使输出电压在正常的动态范困内：-股选择“自动增益控制”，仅在外来噪声干扰较大时进行手动置入。6.5.8检查线圈或者探头及前置放大/是否正常工作.AA生产试验工作6. 6.1新工区正式生产之前,应进行野外试验工作。试验工作的要求及目的包括：a)了解测区内已知目标体上的弁常响应特征，包括异常强度、形态、他困、时间特性、观测时窗范树、噪声等；b)查明外来电磁噪声水平及干扰特征,选择和确定费加次数：c)确定合理的偏移距范围、有效接收面积、发射基频、发射电流和发射源尺度等：d)必要的对比试兼。6.6.2试脸工作应选择在已知目标体上方或已有钻孔、勘探线上进行。A1质量保陞措施6.7.1在设计书所规定的测道时间范用内，野外观测值一般只允许最后35测道的观测值在噪声电平以卜丁若观测值不满足该要求，应查明原因，并采用增加登加次数等方法用发观测：对瞬间干扰可初停观测.待机再测.6.7.2噪声电平依据野外专门实测结果,按噪声电平的大小分为弱、中、强：种等级加以统计计算.式(5)式(7)给出了计算噪声电平的均方根值公式：一个工区内m个测点的第i道噪声电平的均方根值计蚱按式5)：M="M(G笫J点所有道噪声电平的均Zf根值计算按式(6)：Ni=MNig一个工区所有道噪声电平的均方极值计算按式(7)：三三Ij'()(7)式中：m一一专门的噪声实测点数：n一一参加统计计算的噪声实测点数：,一噪声电平，单位为分贝dB),67.3扑加次数、股不少于256次。当干扰较大时，在加次数A.由式(8)计兑确定:押"。儡Y式中：N挣加次数：M7“一一测区干扰信号的平均限单位为名伏(mV)；Emn观测信号最小有效强度,单位为皂伏(mV)。6.7.4若曲线出现畸变.应查明原因并重更观测：必要时可移动点位避开干扰物源型测并作详细记录.6.7.5若遇异常点、突变点时，应正更观泅，必要时应加密测点；柠曲战衰减慢时，应扩大测道时间窗口范困重更观溯，6.7.6仪器出现故障时.应及时查明像因,并到已测点上重更观测.确认仪器性能正常后,方可继续测量.6.7.7期个测点观测完毕后，操作员应对数据和曲雄进行全面检杳，合格后方可搬站，67.8米集站接通电源前应检变电池电1五，不可低于额定工作的最低标准，采集站的电源战应采用漏电电阻大于K)Ma的绝缘线，AJ1.质量桧查与评价6.8.1质量检皆应在同一点位、相同场源、相同采集参数、不同采集站、不同时间、不同操作员进行数据采集。6.8.2检杳点总数不应少于全测区坐标点的3.0%,且应均匀分布在测区内.6.8.3两次理复观测对应响应曲线之间的均方相对误差应小于5.0%.6.8.4检查点观测结果,按以下公式计算误差,并应满足设计要求：某测点上各观测道总的均方相对误差计算按式(9)：._.Kn-3一沁)219.I»III.1.I,7t(t1.)3'全区各检农点总的均方和时误差计和按式(10)；M=±。附pfa。)某测戊上各观测道总的均方雄对误差计算按式(11)；£J三一)()全区各检查点总的均方绝对误差计算按式(12)：£=土居明W(Sf)F(式中：”(S第、原第/道原始观测数据.舱位为空伏(v)：吐殖)一一第J点第/道检查点观测数据,单位为毫伏(mV)：P,(t,)%。)和叭S的平均值.单位为修伏GnY)：”参加统计计算的测道数：M一一为检查点个数.68.5检杳点小于噪声电平测道的不可再观测值及突变值不参加统计。68.6各测道相对误差的二分之一，应湎足如下要求：a)超过设计误差要求的测点数,应不大干检查点数的1”：b)超过设计误差要求2倍的测点数，应不大于检近点数的5%：C)超过设计误差要求3倍的涮点数，应不大于检杳点数的1%,68.7测区范困较大,各地段的观测技术条件相差较大时,应分区、分段评价质电；对于观测质箍不合要求的区、段,允许施加检查工作量至20%以内,如仍然证明观测质量不合要求时.该区.段的观测工作量应予以作废或观测数据只能作为参考：6 8.8同测规不同场源的援益段应至少有一个援芾观测点：同一测点不同场源用战时，观测信号曲线应有相同的形态.7安全保障措施7 1野外作业乍辆应配备灭火涔、急救箱等，野外人员应配齐可弁的通讯工具，供电系统人员必须使用绝缘胶鞋.绝嫁手套等防护用品.75出工前应对供电导线进行漏电检食，任何损坏和开裂都应进行及时怪我和杵换，接头处应使用裔压绝缘胶布包电。71在发射电板和电缆经过的村庄、路I等障碍物的位置,应设有明显、清晰的高乐警示标识.在AB接地电极周围Iom范围内拉警戒税并派专人巡查看守和巡查，74布跳羟过水域时，除处理好等战外，应保证过水安全，不可徒手触摸拖拉仔戏涉水（或泅液）；水上或冰上作业应制定相应的安全制度和应急措施，74供电站应选在地面干燥处,发射机操作人员应配备有高压防护措施及装备.7A发射机由专人操作，供电前应仔细检查发射I可路,确认接线正确、供电导然连通、接地情况良好后，并确认所有工作人员已远离发射电极，方可试发射供电，77发射供电期间,操作员应看护好发时机及配套设得，保证其处于正常工作状态并随时处置出现的故障：在改变发射机黝出电压档位'变换基频前,应退出发射状态：需手动阈节发射机怆出电流时,应平稳级慢调节：退出发射状态前,应格输H1.电流调节钮旋至最小.7A发电机俎运行期间，不可添加燃油，7f1.连接或断开供电导线、发射控制器电缆、发射机电源输入电缆时，应确认发射机是处于停机状态.71（1移动测站前或全天工作结束后.在未收到发射机操作员明确断电的指令前,不允许任何人接触供电导线和电极.711雷雨天气，应停止野外作业；突遇雷电，应迅速关机、断开连接仪器设备的所有电缆.7O野外作业车辆应配需灭火器、急救箱等：野外人员应配齐可匏的通讯工具：供电系统人员应使用绝缘胶鞋、绝缘手套等防护用品.工作期间应配置安全员.8资料处理与解群R1原始资料的整理和检查8.1.1 原始资料检查堤天野外工作结束后，操作人员应检查野外记录和打印数据，并签名交技术负责人双核，原始记录的检查内容包括：a）野外作业中仪器谀备的运行情况记录:b）观测曲规是否完整，H1.现异常和畸变现象是否进行了必要的重复观测和加密测玳：C）实际地勃、干扰源、地旗情况编录是否完整。8.1.2 原始资料整理原始资料整理内容主要包括：a）仪器一致性试脸结果、误差统计表：b）野外施工班报表册、工作H志、野外工作总结：c）测地工作成果记录表与误差统计表：d）实际材料图：e）测点原始数据及数据整理计蚱表、质价检杳记录及误差统计衣。A5数据处理8.1.3 2.1观测数据处理主要包括：a）发射源-次场校正：b）原始数据的迪波处理：c）视电阻率的计豫（视电阻率计算公式见附录A）；d）反演处理，得到反演电阻率和深度参数，8. 2.2数据处理结果应100进行检查校对.A5资料解释实测资料成果经处理反演后，应结合工区己知其它地质成果资料，按卜列要求对工作区进行合理地质推断解杼：a）遵布从已知到未知，由局部到全面的原则：b）充分考虑人文、地质干扰引起的实测数据的变化：c）充分考虑物探结果的多解性，多方法、多角度综合分析：d）艇祥过程中从定性、定量两个方面进行分析.A4图件编绘9. 4.1主要图件种类包括：a）实际材料图：b）实测数据实测道弁常剖面向规图：c）典型测点反演电阻率-深度曲规：d）电阻率反演拟断面图：e）绘合剖面图：地球物理、地质综合解程图.10. 4.2图件编制应符合DTyT（X）69的规定.9成果报告编写与提交91基本要求9.1.1 成果报告编写由专人仇员，在设计任务书规定的时间内完成，报告编写应根据任务书、设计用、野外工作5金收意见等要求进行。9.1.2 报告所用资料应为经质量5金收合格的资料.9.1.3 成果Hi告应在全面系统学握资料的基础上，经过研究及综合分析对比后，做出有依据、符合客观实际的结论.9.1.4 成果报告应实事求是、内容全面,重点突出、文字简练、论述有据、推断合理、结构悝通。9.1.5 报告附图和附件应配范、编排合理、美观整洁.文字说明简练.清楚.Q5成果报告内容9. 2.1成果报告的正文包括：a）曲吉（主要包括任务来源、简介、工作目的、任务书编号、合同签订等）：b）工区概况（工区范围、地理坐标、交通位S1.所行政区划、地形地貌特征等）、曲人工作程度和主要研究成果：c）项目实施情况、任务完成及初步成果概要荷述工作过程、完成的实物工作室、取得的主要地质成果.d）工区地防及地球物理特征：e）工作方法技术与顺此评价：D资料处理及解律方法：g）成果资料的解徉推断：h）结论与建议：i）附图和附表.9. 2.2成果报告附图包括841中所列图件种类.Q2成果报告提交9. 3.1由项目单位组织初审.报告艰写人应根据初审意见对成果报告进行性改完善后报任务委托单位审查.11. 3.2任务委托单位审杳后提出评审意见.报告编写人应根据评审点见对成果报告进行修改完善并用修改情况说明，经所在单位技术负货人史核后提交IE式报告,94成果报告归档正式提交的成果报告应按相关要求迸行归档保存。附录A(资料性)SOTEM视电阻期计算公式A.1水平电场e,全期电阻率计算公式已知电偶极于在负阶跃电流和均匀半空间条件下，地发的水平电场响应为：心=一竽，H>7Jue-U(A.D112式中：r=(x*，)2+-y)2+(Z-/，)2卜(r.2)U=霭r03)对电场响应式(AJ)中的时间I求一阶和二阶偏导，得：exIds113-U2/.r"="9'-'UCU4)比割r3t2exdSII3_UZ(y5八八1.CI1.1(A5)t2r3C22/JT*<7令式(A.5)等于零，得到峰值时刻ea£：再令新变录r=ttjajf得到：将(A.7)式代入(A.1)式并独立电导率,可以求取水平电场全期电阻率计算公式：A.2垂亘递应电动势外全期电阻率计算公式电粥极子在均匀半空间条件下,地衣的乖I1.为应电动势响应为：3e'dtU(3+2u?)e-uj.B.,.,.,.9)对(.9)式中的时间t求一阶和二阶偏导，得式<.10)和(A1.In务=-*2e*;(A.10)鬻=一詈*2"S(M-9e23<A,11)令(A.11)式等于零，得到峰值时刻%1n(A.12)tpe*=r2再令新变展r=CfJS到式(13)：=rpca*=77rz(A.13)将(A.13)带入式(A.9)并独立电导率.即可得到垂直停应电动势()全期视电阻率显示表达P=需(3二'e-"dt-g狎W)T(A.14)式中(A.D(A.15)：e水平电场强度伏/米(WIn);Vz一一乖直感应电动势伏特(V):/一-电流强度，单位为安培（八）：ds偶强于长度.单位为米(m)：电导率.单位为西门子/米(SAn)：r场点到源点的空间用离，单位为米(m)：p一一视电阻率，单位为欧姆米(Qm)°附录B(资料性)发射端布设野外班报记录格式表B.1给出了电件就短偏移即瞬变电横法发射源布设记录班报格式.8.1电性源短偏移距瞬变电拨法发射源布设记录班报项目名称工区11期发射源编号发射端点坐标AXYBXY发射源方位/(°)发射源长度n装置电阻4接地电皿线路电P1.1.11备注»作员记录员附录C（资料性）电性源短偏移距瞬变电槽法接收端操作员记录班报格式图C.1和表C1分别给出了电性源短偏移印照变电破法接收端操作员记录班报内封格式和记录表格式，电性源短偏移距瞬变电磁法接收端操作员记录班报（共册，第册项目名称：项目负货：操作员：记录员：校核：施工时间：图C.1电性源短偏移距瞬变电送法接收端操作员记录班报内封格式表C.1电性源短偏移距瞬变电磁法接收端操作员记录表电性源用偏移距瞬变电磁法接收端操作员记录表工区场源编号11期场源长傻m时间发射基频MZ天气发射电流A发射操作员发射电压/V接收操作员探头（线圈）编号记录员采集站编号接收极距/m探头面枳府极差，mv接地电RIG序号点税号收发距/m观测时间/S测点描述备注参考文献1 GBrT14499-1993地球物理勘查技木符号2 DZ0187-2016地面磁性源瞬变电感法技术规程3 DZT0280-2015可控源音频大地电底技术规程4 DB41"2IO6-2O21地面电性源瞬变电磁法地球物理勘查技术规程5 T/CGS002-2021电件就短偏移即瞬变电横法助探技术规程
