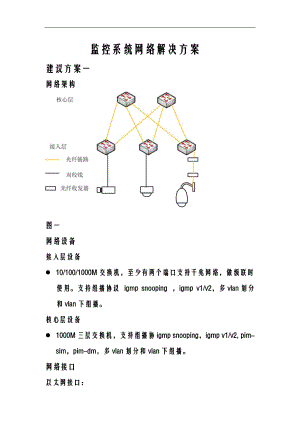

监控系统网络解决方案建议方案一网络架构图一网络设备接入层设备l 10/100/1000M交换机，至少有两个端口支持千兆网络，做级联时使用。支持组播协议 igmp snooping ，igmp v1/v2，多vlan划分和vlan下组播。核心层设备l 1000M三层交换机，支持组播协igmp snooping，igmp v1/v2, pim-sim，pim-dm，多vlan划分和vlan下组播。网络接口以太网接口：l 相对于普通的模拟监控，低成本，抗干扰。以太网接口之间用双绞线连接，双绞线的传输距离为100米。光纤接口：l 抗干扰，传输距离远。各层与上一层的级联链路使用光纤传输，交换机配置光模块或使用光纤收发器。前端摄像机与配电机房的距离大于100米的，使用光纤传输，摄像机与接入层交换机之间使用一对光纤收发器进行光电转换。冗余链路：l 网络分层为接入层，核心层，每台设备与上一层级联时，都级联至少两台上层设备，避免*一链路或者*台设备故障时，传输中断，图像丢失。网络流量l 组播：实时监控组播数据流。l 单播：存储数据流，信令控制，TCP传输。l 码流：高清视频码流6M/bps。网络设计l 建议使用监控专网l 构建监控专网优势对网络安全要求较低，便于今后开展其它IP业务，无需额外的QoS支持。网络排错l 组播表查看l 线路排查建议方案二网络架构图二网络设备接入层设备l 10/100/1000M交换机，至少有两个端口支持千兆网络，做级联时使用。支持组播协议 igmp snooping ，igmp v1/v2，多vlan划分和vlan下组播。核心层设备l 1000M三层交换机，支持组播协igmp snooping，igmp v1/v2, pim-sim，pim-dm，多vlan划分和vlan下组播。网络接口以太网接口：l 相对于普通的模拟监控，低成本，抗干扰。以太网接口之间用双绞线连接，双绞线的传输距离为100米。光纤接口：l 抗干扰，传输距离远。各层与上一层的级联链路使用光纤传输，交换机配置光模块或使用光纤收发器。前端摄像机与配电机房的距离大于100米的，使用光纤传输，摄像机与接入层交换机之间使用一对光纤收发器进行光电转换。冗余链路：l 网络分层为接入层，核心层，每台设备与上一层级联时，都级联至少两台上层设备，每台设备与*台设备级联时，都使用两条光纤链路连接，可以实现冗余和负载均衡，避免*一链路或者*台设备故障时，传输中断，图像丢失。还可以减轻一条链路的压力，增加传输速度。可靠性增加，成本较方案一高。网络流量l 组播：实时监控组播数据流。l 单播：存储数据流，信令控制，TCP传输。l 码流：高清视频码流6M/bps。网络设计l 建议使用监控专网l 构建监控专网优势对网络安全要求较低，便于今后开展其它IP业务，无需额外的QoS支持。网络排错l 组播表查看l 线路排查建议方案三网络架构图三网络设备接入层设备l 10/100/1000M交换机，至少有两个端口支持千兆网络，做级联时使用。支持组播协议 igmp snooping ，igmp v1/v2，多vlan划分和vlan下组播。汇聚层设备l 100/1000M交换机，至少有两个端口支持千兆网络，做级联时使用。支持组播协议 igmp snooping ，igmp v1/v2，多vlan划分和vlan下组播。核心层设备l 1000M三层交换机，支持组播协igmp snooping，igmp v1/v2, pim-sim，pim-dm，多vlan划分和vlan下组播。网络接口以太网接口：l 相对于普通的模拟监控，低成本，抗干扰。以太网接口之间用双绞线连接，双绞线的传输距离为100米。光纤接口：l 抗干扰，传输距离远。各层与上一层的级联链路使用光纤传输，交换机配置光模块或使用光纤收发器。前端摄像机与配电机房的距离大于100米的，使用光纤传输，摄像机与接入层交换机之间使用一对光纤收发器进行光电转换。冗余链路：l 网络分层为接入层，汇聚层，核心层，每台设备与上一层级联时，都级联至少两台上层设备，避免*一链路或者*台设备故障时，传输中断，图像丢失。网络流量l 组播：实时监控组播数据流。l 单播：存储数据流，信令控制，TCP传输。l 码流：高清视频码流6M/bps。网络设计l 建议使用监控专网l 构建监控专网优势对网络安全要求较低，便于今后开展其它IP业务，无需额外的QoS支持。网络排错l 组播表查看l 线路排查建议方案四网络架构图四网络设备接入层设备l 10/100/1000M交换机，至少有两个端口支持千兆网络，做级联时使用。支持组播协议 igmp snooping ，igmp v1/v2，多vlan划分和vlan下组播。汇聚层设备l 100/1000M交换机，至少有两个端口支持千兆网络，做级联时使用。支持组播协议 igmp snooping ，igmp v1/v2，多vlan划分和vlan下组播。核心层设备l 1000M三层交换机，支持组播协igmp snooping，igmp v1/v2, pim-sim，pim-dm，多vlan划分和vlan下组播。网络接口以太网接口：l 相对于普通的模拟监控，低成本，抗干扰。以太网接口之间用双绞线连接，双绞线的传输距离为100米。光纤接口：l 抗干扰，传输距离远。各层与上一层的级联链路使用光纤传输，交换机配置光模块或使用光纤收发器。前端摄像机与配电机房的距离大于100米的，使用光纤传输，摄像机与接入层交换机之间使用一对光纤收发器进行光电转换。冗余链路：l 网络分层为接入层，汇聚层，核心层，每台设备与上一层级联时，都级联至少两台上层设备，每台设备与*台设备级联时，都使用两条光纤链路连接，可以实现冗余和负载均衡，避免*一链路或者*台设备故障时，传输中断，图像丢失。还可以减轻一条链路的压力，增加传输速度。可靠性增加，成本较方案三高。网络流量l 组播：实时监控组播数据流。l 单播：存储数据流，信令控制，TCP传输。l 码流：高清视频码流6M/bps。网络设计l 建议使用监控专网l 构建监控专网优势对网络安全要求较低，便于今后开展其它IP业务，无需额外的QoS支持。网络排错l 组播表查看l 线路排查
