【建议收藏】大体积混凝土施工要点总结.docx

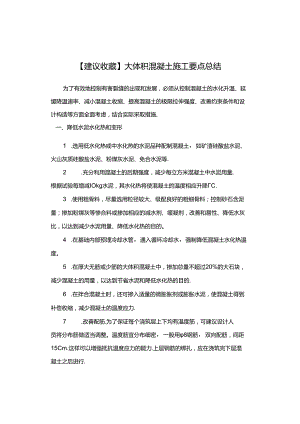

【建议收藏】大体积混凝土施工要点总结为了有效地控制有害裂缝的出现和发展，必须从控制混凝土的水化升温、延缓降温速率、减小混凝土收缩、提高混凝土的极限拉伸强度、改善约束条件和设计构造等方面全面考虑，结合实际采取措施.一、降低水泥水化热和变形1 .选用低水化热或中水化热的水泥品种配制混凝土，如矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰水泥、免合水泥等.2 .充分利用混凝土的后期强度，减少每立方米混凝土中水泥用量.根据试验每增减IOkg水泥，其水化热将使混凝土的温度相应升降C.3 .使用粗骨料，尽量选用粒径较大、级配良好的粗细骨料；控制砂石含泥量；掺加粉煤灰等惨合料或掺加相应的减水剂、缓凝剂，改善和易性、降低水灰比，以达到减少水泥用量、降低水化热的目的。4 .在基础内部预埋冷却水管，通入循环冷却水，强制降低混凝土水化热温度。5 .在厚大无筋或少筋的大体积混凝土中，掺加总量不超过20%的大石块，减少混凝土的用量，以达到节省水泥和降低水化热的目的.6 .在拌合混凝土时，还可掺入适量的微膨胀剂或膨胀水泥，使混凝土得到补偿收缩，减少混凝土的温度应力.7 .改善配筋.为了保证每个浇筑层上下均有温度筋，可建议设计人员将分布筋做适当调整。温度筋宜分布细密，一股用8钢筋，双向配筋，间距15Cm.这样可以增强抵抗温度应力的能力.上层钢筋的绑扎，应在浇筑完下层混凝土之后进行.8 .设置后浇缝。当大体积混凝土平面尺寸过大时，可以适当设置后浇缝，以减小外应力和温度应力；同时也有利于散热，降低混凝土的内部温度。二、降低混凝土温度差1 .选择较适宜的气温浇筑大体积混凝土，尽量避开炎热天气浇筑混凝土夏季可采用低温水或冰水搅拌混凝土，可对骨料喷冷水雾或冷气进行预冷，或对骨料进行薄盖或设置遮阳装置避免日光直晒，运输工具如具备条件也应搭设避阳设施，以降低混凝土拌合物的入模温度。2 .掺加相应的缓凝型减水剂，如木质素磷酸钙等.3 .在混凝土入模时，采取措施改善和加强模内的通风，加速模内热量的散发.三、加强施工中的温度控制1 .在混凝土浇筑之后，做好混凝土的保温保湿养护，缓缓降温，充分发挥徐变特性，减低温度应力，直季应注意避免晦晒，注意保湿，冬期应采取措施保温覆盖，以免发生急剧的温度悌度发生.2 .采取长时间的养护，规定合理的拆模时间，延缓降温时间和速度，充分发挥混凝土的“应力松弛效应”.3 .加强测温和温度监测与管理，实行信息化控制，随时控制混凝土内的温度变化，内外温差控制在25。C以内，基面温差和基底面温差均控制在20以内，及时调整保温及养护措施，使混凝土的温度梯度和湿度不至过大，以有效控制有害裂缝的出现.4 .合理安排施工程序,控制混凝土在浇筑过程中均匀上升，避免混凝土拌合物堆积过大高差.在结构完成后及时回填土，避免其侧面长期基露.四、改善约束条件，削减温度应力1 ,采取分层或分块浇筑大体积混凝土，合理设置水平或垂直施工缝，或在适当的位置设置施工后浇带，以放松约束程度，减少每次浇筑长度的蓄热量，防止水化热的积聚，减少温度应力2 .对大体积混凝土基桃与岩石地基，或基础与厚大的混疑土垫层之间设式滑动层，如采用平面浇沥青胶铺砂、或刷热沥青或铺卷材.在垂直面、键槽部位设置缓冲层，如铺设3050mm厚沥青木丝板或聚苯乙烯泡沫塑料，以消除嵌固作用，释放约束应力.五、提高混凝土的极限拉伸强度1 .选择良好级配的粗骨料，严格控制其含泥量，加强混凝土的娠捣，提高混凝土密实度和抗拉强度，减小收缩变形，保证施工质量.2 .采取二次投料法，二次振捣法，浇筑后及时排除表面积水，加强早期养护，提高混凝土早期或相应龄期的抗拉强度和弹性模量.3 .在大体积混凝土基础内设置必要的温度配筋,在截面突变和转折处，底、顶板与墙转折处，孔洞转角及周边，增加斜向构造配筋，以改善应力集中，防止裂缝的出现.
