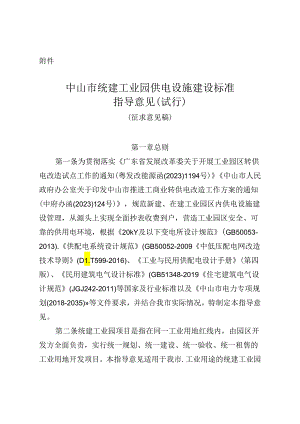

附件中山市统建工业园供电设施建设标准指导意见(试行)(征求意见稿)第一章总则第一条为贯彻落实广东省发展改革委关于开展工业园区转供电改造试点工作的通知(粤发改能源函(2023)1194号)中山市人民政府办公室关于印发中山市推进工商业转供电改造工作方案的通知(中府办函(2023)124号)，规范新建、在建工业园区内供电设施建设管理，从源头上实现全面抄表收费到户，营造工业园区安全、可靠的供用电环境，根据20kY及以下变电所设计规范(GB50053-2013).供配电系统设计规范(GB50052-2009中低压配电网改造技术导则(D1.T599-2016)、工业与民用供配电设计手册(第四版)、民用建筑电气设计标准(GB51348-2019住宅建筑电气设计规范(JGJ242-2011)等国家及行业标准以及中山市电力专项规划(2018-2035)»等文件要求，并结合我市实际情况，特制定本指导意见。第二条统建工业园项目是指在同一工业用地红线内，由园区开发方全面负责，实行统一规划、统一建设、统一验收、统一租售的工业用地开发项目。本指导意见适用于我市.工业用途的统建工业园供配电设施设计、施工、验收及管理。工业园供电设施设计、施工、验收及管理除执行本指导意见外，还应符合国家及行业相关标准和规范。第三条统建工业园供配电建筑物和供配电设施工程（包括专用、公用配电站，供配电线路、低压集中表箱等）由开发建设单位负责投资建设。第二章用电负荷指标第四条工业园开发方应按照招商引资的建设规模和相关行政（主管）部门批准的产权分割模式，估算整个园区的终期用电规模，以书面确认的方式提交至供电企业纳入总体用电规划考虑。第五条工业园设计前期的负荷估算可采用负荷密度指标法（参考工业与民用供配电设计手册第四版）。规划单位建设用地负荷指标和规划单位建筑面积负荷指标详见附录1。负荷密度指标法的单位指标受多种因素的影响，如地理位置、气候条件、地区发展水平、居民生活习惯、建筑规模大小、建设标准高低、使用能源种类、节能措施力度等，详见附录2和附录3示例。第三章电压等级划分第六条供电电压等级应根据当地电网条件、客户分级、用电最大需求量或受电设备总容量，经过技术经济比较后确定，详见附录4。【说明：依据供电营业规则（中华人民共和国电力工业部令第8号）第六条“低压供电：单相为220伏，三相为380伏：高压供电：为10、35（63）、110、220千伏。"，第七条“供电企业对申请用电的用户提供的供电方式，应从供用电的安全、经济、合理和便于管理出发，依据国家的有关政策和规定、电网的规划、用电需求以及当地供电条件等因素，进行技术经济比较，与用户协商确定依据供配电系统设计规范（GB50052-2009）第5.0.1条“用户的供电电压应根据用电容量、用电设备特性、供电距离、供电线路的回路数、当地公共电网现状及其发展规划等因素，经技术经济比较确定”。广东电网公司结合多年管理经验制定110千伏及以下配电网规划技术指导原则，附录4参考上述文件划定电压等级（J第四章配电站建设规定第七条统建工业园供电设施的建设遵循“统一规划、统筹建设”原则，由园区开发方根据建设规模和用电容量情况，在规划建设阶段先行咨询供电企业的意见，再报自然资源部门进行统一的总体规划，包含确定配电房位置及供电范围、高低压电缆（线）通道等，并在总平面图中标明配电房位置以及尺寸。园区开发方按照审定的总体规划建设后同步投入使用。第八条园区开发方应提前收集园区用户用电需求，根据终期用电需求开展规划建设，合理规划园区内用电布点以及开关站和配电房位置，将园区划分为专变供电和公变供电不同的区域，区域间不可交叉供电，区域间须有明确的物理隔断（如围墙、马路等）。【说明：依据供电营业规则（中华人民共和国电力工业部令第8号）第十八条“用户申请新装或增加用电时，应向供电企业提供用电工程项目批准的文件及有关的用电资料，包括用电地点、电力用途、用电性质、用电设备清单、用电负荷、保安电力、用电规划等，并依照供电企业规定的格式如实填写用电申请书及办理所需手续。新建受电工程项目在立项阶段，用户应与供电企业联系，就工程供电的可能性、用电容量和供电条件等达成意向性协议，方可定址，确定项目。”依据南方电网公司10kV及以下业扩受电工程技术导则（2018版）第6.1.1条''a）客户办理申请用电手续时，应按相关行政（主管）部门批准的该工程建设项目建设规模、总体规划，依照本期、近期（15年）、远期（5年以上）等各期的用电容量确定该工程建设项目总用电容量，并依此确定该工程项目总体用电规划方案依据广东电网有限责任公司110千伏及以下配电网规划技术指导原则第10.1.1"中压配电网应根据上级变电站的布点、城市规划、负荷密度和运行管理需要，结合地理环境，划分成若干相对独立的分区配电网。正常运行时，分区配电网应有明确供电范围，根据变电站新布点及负荷增长进行调整，不宜交叉和重叠。”】第九条统建工业园应建设足够数量开关站、配电房、变压器、开关柜和供电线路通道以及消防通道、运输维护通道和设备吊装装置的位置，应适当留出增容余量和按环网接线方式预留足够的备用柜位置，并保证各种通道满足规范要求。【说明：依据民用建筑电气设计标准(GB51348-2019)第4.2所址选择“变电所位置选择应进出线方便、设备吊装、运输方便依据广东电网有限责任公司110千伏及以下配电网规划技术指导原则第10.2.2条“配电站宜优先考虑室内配电站形式建设，应预留足够的扩建空间，满足配置自动化等智能电网新技术发展要求第十条公用开关站按3000-5000千瓦的运行负荷配置。公用开关站位置的确定应考虑负荷中心和进出线方便，每座公用开关站实用面积应不小于40平方米，内部空间最窄处不应小于4.84米。【说明：依据民用建筑电气设计标准(GB51348-2019)第4.2所址选择“深入或靠近负荷中心、进出线方便”.依据广东电网有限责任公司110千伏及以下配电网规划技术指导原则第10.2.1条“公用开关站和配电站应位于负荷中心并满足进出线电力通道要求，其设置应满足交通运输方便要求。”公用开关站面积是考虑两列高压开关柜面对面布置，每列不少J-6面而提出的要求。】规函20181752号）“原则上不采用全地下式，避免设置于地势低洼点处，严禁设置于建筑物最底层”】第十三条公用开关站、公用配电房原则上放置在地面首层及以上。对于有负二层及以上的建筑物配套的专用配电房，符合以下条件之一的可设置在建筑物的负一层，但不应设置在地下车库的最底层：1 .负二层的建筑面积达到5000m2及以上；2 .负和负二层的建筑面积相差不能超过20%<,【说明：依照广东省住房和城乡建设厅广东电网有限责任公司关加强变电站、配电房防洪防涝风险管控的通知（粤建规函20181752号）“原则上不采用全地下式，避免设置于地势低洼点处，严禁设置于建筑物最底层”】第十四条专用配电房设置在建筑物的负一层时，还应满足以下技术条件：1.高压开关柜等配电设备应采用防水、防潮的全封闭开关设备；配电变压器应采用干式变压器。3 .根据环境要求加设机械通风、去湿设备或空气调节设备,同时应适当抬高配电站地面，采取防水、通风、排水、防渗漏等措施，避免洪水或积水从其他渠道淹渍配电站的可能性。4 .为确保日后电气设备的维修与维护方便，从车库的出入口至每个配电站均应预留设备的运输通道，车库的出入口坡度最大不能超过20度，运输通道的净空高度（剔除管道、桥架等）最少应达到2.5米，确保满足叉车等运输工具的进出要求。【说明：依照广东省住房和城乡建设厅广东电网有限责任公司关加强变电站、配电房防洪防涝风险管控的通知（粤建规函20181752号）“如受客观条件所限，必须采用全地下式或半地下式建设的，要进行充分论证，严格按照有关规定和技术规范的要求，设置防水排涝设施，降低防洪防涝风险第十五条公用开关站、配电站应独立设置，不得采用户外箱式变压器和露天台架（墩）变压器。建设独立配电房不具备条件的，可附设于建筑物主体内部。【说明：依据广东电网有限责任公司110千伏及以下配电网规划技术指导原则第10.2.1条“公用开关站、配电站应独立设置，条件受限时可附设于其它建筑物内第十六条配电房周边应预留消防车、发电车及检修车足够的进出通道。检修通道需直达电房门口，没有阻塞检修车辆通行的堆积物或违章建筑。电房门I、检修通道位置不得设置停车位。【说明：依照广东省IokV及以下业扩工程竣工检验规范（2010版）第6.2配电站设置基本原则“高、低压进出线便于敷设和日后的维护管理”“电气设备交通运输方便，运行维修保养便利，并应考虑变压器的搬运及消防抢修通道。”第十七条配电房应设自动及手动的排风系统，排风口应设有防雨、防小动物措施，并未对周围环境造成影响,符合相关噪音标准。【说明：依照广东省IOkV及以下业扩工程竣工检验规范（2010版）第6.1配电站工程竣工检验与资料交接通用要求“配电站的防小动物、防盗、防潮、散热措施是否满足要求，门窗、电缆沟进出管是否采取措施封堵，配电站内的照明装置是否满足要求”】第十八条配电房消防措施应满足建筑防火通用规范（GB55037）、建筑设计防火规范（GB50016）等国家标准要求。第五章园区配电网建设要求第十九条园区内一般采用10千伏电压等级供电，按照环网接线方式，开环运行配置网络；配电网络主干线按长期规划选定，主环网电缆截面不少于300平方毫米，支线（或支环）不少于150平方毫米。【说明：依据南方电网公司10kV及以下业扩受电工程技术导则（2018版）第7,5.4.5电缆截面的选择“电力电缆截面的确定，除根据不同的供电负荷和电压损失进行选择后，还应综合考虑温升、热稳定、安全和经济运行等因素。”“电缆线路干线截面的选择，应力求简化、规范、统一，并满足规划、设计要求。”。依据中山供电局配电网规划建设技术细则（2020年修编版）第9.6.210千伏线路配置要求"a）IOkv电缆线路配置要求如下：（一）10千伏电缆截面：（1）主干线及次干线（支线）应采用300mm2,分支线应采用70mm2o（2）商住小区开关站内自环电缆可采用150mm2或者120mm2J第二十条园区变压器须符合国家能效标准，应使用高效节能变压器（符合电力变压器能效限定值及能效等级GB20052-2020）中1级、2级能效标准的电力变压器）。公用配电房中单台变压器的容量不宜大于1250kVA,变压器的负载率在0.8以内。变压器台数应满足用电负荷对可靠性的要求。对于重要电力客户或有一、二级负荷的客户，选择两台或多台变压器供电。装有两台及以上变压器时，当断开一台时，其余变压器容量应满足一级负荷和二级负荷的全部用电。【说明：依据变压器能效提升计划（20212023年）（工信厅联节202069好）第7条“提高高效节能型变压器在工业、通信业、建筑、交通等领域的应用比例”；依据南方电网公司OOkV及以下业扩受电工程技术导则（2018版）第6.1.1条''d）在保证受电变压器不超载和安全运行的前提卜.，应同时考虑减少电网的无功损耗。一般客户变压器的长期工作负我率不宜大于85%,公用变压器长期工作负载率不宜大于80%。”。依据20kV及以下变电所设计规范（GB50053-2013）第3.3.1条“当符合下列条件之一时，变电所宜装设两台及以上变压器：1有大量一级负荷或二级负荷时；”第3.3.2条“装有两台及以上变压器的变电所，当任意一台变压器断开时，其余变压器的容量应能满足全部一级负荷及二级负荷的用电。”依据3.3.3条“变电所中低压为0.4kV的单台变压器的容量不宜大于1250kVA,当用电设备容量较大、负荷集中且运行合理时，可选用较大容量的变压器。”第二十一条公用配电房供电线路与专用配电房供电线路应采用各自独立的电缆管（沟、槽）敷设，供电线路路径清晰，互不交叉。园区低压配电网应做好分区供电管理，工业用电和生活用电分区分表进行供电，要满足新型负控的负荷分设安装要求。【说明：依据关于推进新型电力负荷管理系统建设的通知（发改办运行2022471号）要求“加快推进我省新型电力负荷管理系统建设，依托数字化、智能化技术进一步提升电力需求侧管理水平，储备一批高效、快捷、可控的负荷调节能力，实现负荷精准控制和用户常态化、精细化用能管理，促进清洁能源消纳，保障民生和重点用电需求，保障全省电力供应安全。第二十二条中低压架空线路对构建筑物、输油气管道、铁路、高速公路、树木等最小（水平）垂直距离应满足66kV及以下架空电力线路设计规范（GB50061）中的安全距离要求，中低压电缆走向图等图纸资料齐全，应与现场实际一致，且标志清晰齐全。第二十三条高层低压配电竖井必须在每层人力电井中，设置防火阻隔，采用防火堵料密实封堵，【说明：根据民用建筑电气设计标准GB51348-2019»第8.11.3“坚井内各层钢筋混凝土楼板或钢结构楼板应做防火密封隔高，线缆穿过楼板或井壁应采用与楼板、井壁耐火等级相同的防火堵料封堵。”】第二十四条中压电缆线路对燃气管道、构建筑物、输油气管道、铁路、公路等最小（水平）垂直距离应满足电力工程电缆设计规范（GB50217）安全距离要求。第二十五条低压供电应采用集中装表的形式，采用智能电能表计量，采用低压集抄设备传输电量数据，集中装表点应与公变电房相邻。第六章供电设施运维界面规定第二十六条统建工业园报装模式分为整体产权（主要是指整片园区的建设用地规划许可证明等合法的用地权属证明）报装和个体产权（主要是指在园区内每个独立单元拥有的合法用地权局证明，含房产证、不动产证等）报装，原则上一个不动产权属范围内的用电需求，按一户供电。【说明：依据关于全面提升“获得电力”服务水平持续优化用电营商环境的意见（发改能源规（2020）1479号）第（六）压减用电报装环节和申请资料“低压用户在业务受理环节仅需提供用电人有效身份证件和用电地址物权证件，高压用户需同时提供用电工程项目批准文件。第二十七条供电设施的运行维护管理范围，按产权归属确定。根据供电企业与园区终端用户签订的供用电合同约定的产权分界点划分运维界面，属产权分界点后用户侧资产的运维由终端用户负责，终端用户应通过自主或委托运维等方式保障园区自有供配电资产供电的安全性、可靠性。产权分界点前电源侧资产由供电企业负责运维。【说明：依据供电营业规则第47条“供电设施的运行维护管理范围，按产权归属确定”第51条”在供电设施上发生事故引起的法律责任，按供电设施产权归属确定”】第二十八条按照自愿原则，园区内具有公（共）用性质或占用公用线路走廊的供电线路、设备，可由供电企业对符合接收标准的配电设施资产予以无偿接收。规划单位建设用地负荷指标和规划单位建筑面积负荷指标（单位W11）规划单位建设用地负荷指标类别单位建设用地负荷指标城居住用地20-40市商业服务业设施用地65-170建公共管理与公共服务设施用地50-100设工业用地40-280用物流仓储用地15-30地道路与交通设施用地25-40类公用设施用地20-40别绿地与广场用地1-3规划单位建筑面积负荷指标类别单位建筑面枳负荷指标建居住建筑30-7014T6kW户）筑公共建筑40-120类工业建筑50-100别仓储物流建筑10-30市政设施建筑20-70各类建筑用电负荷指标示例（单位W11）建筑类别负荷密度建筑类别负荷密度中心城和新城新市镇上海市控规技术准则的用电负荷指标陕西省规划设计院的预测指标住宅建筑平均值50-60住宅8090m,以下60509074OmI7560I1.Om2以上7060公共建筑平均值80-90办公金融10080办公金融90商业120100商业100医疗卫生9080医疗卫生70教育科研8060教育科研50文化娱乐9080文化娱乐80工业建筑平均值55-60研发8090精细化工、生物制药90-100电子信息55-80精密机械、新型材料50-60市政设施35-40仓储物流10-40公共绿地2道路广场2工厂部分车间负荷密度和功率因数车间名称负荷密度(W)cstang务注金属加工小型机床部100-2900.55-0.651.52-I.17中型机床部3005000.550.651.52-1.17装配部1503500.40.52.29、1.73铸铁?E间600.71.02铸钢车间55-600.651.17不包括电融炉工县车间1001200.65I.17例焊车间40-2000.450,51.98-1.73金属结构车间1500.350.452.671.98木工车间600.61.33供电电压等级参考表供电电压等级用电设备容量受电变压器总容量220VIOkw及以下单相设备380V100kW及以下50kYA及以下IOkV50kVA-40MrAI1.OkV20MVA-100MVA注1：用户累计或终期报装容量40VVA及以上宜采用110千伏及以上电压等级变电站供电，如需采取10千伏供电的，应对周边变电站规划建设情况进行评估“原则上用户在该地块范用内应预留110千伏及以上电压等级公用变电站站址。注2:用户累计报装负荷大于等于100千伏安时应采用专用变压滞供电，小于50千伏安时采用低压接入，在100千伏安以卜视具体情况确定采用专变或低压接入。注3:省内粤港澳大湾区用户报装容量200伏安及以下（其他地区报装容量160千瓦及以下）小微企业（工商）客户可采用低压供电，因可靠性需求或需使用10千伏设备额可采用10千伏电压等级供电，注4:新建（改造）千亩亩以上工业园区时，每千亩工改产业园区内应配设UO千伏及以上公用变电站（结合行业用电性质、负荷类别）；每3-5千亩工业园区陶配置220千伏变电站电源点及线路走鹿。
