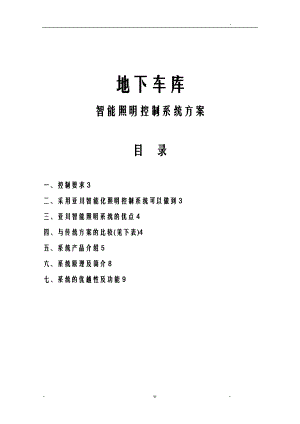

地下车库智能照明控制系统方案目 录一、控制要求3二、采用亚川智能化照明控制系统可以做到3三、亚川智能照明系统的优点4四、与传统方案的比较(见下表)4五、系统产品介绍5六、系统原理及简介8七、系统的优越性及功能9亚川地下车库智能照明控制系统设计方案一、 控制要求目前很多在建和已建高层住宅大部分都建有地下停车场，这些停车场一般都有多个人员出入口和多个车辆出入口，由于这些停车场面积大、光线差，需要大量的照明设备长期照明。如果用通常的控制方法则需要的线路较长，而且回路复杂，由于各出人口与行车路线之间不是简单的一一对应关系，因此很难用简单的强电控制方式实现停车场部照明的自动控制，通常只能采用连续照明方式。有的地方虽然采用红外或声控开关来控制照明，但是只能对*一个小区域(如出入楼梯口处)实现自动控制，而不能对全部停车场照明实现自动控制，加上所要控制的灯光回路多，其耗电量是十分巨大的，所以车库不仅要考虑满足于基本照明，而且还要考虑其节能的问题。传统的照明控制对于上述要求很难实现，而且线路将十分复杂，操作非常繁琐。这样不仅造成巨大的能源浪费和设备损耗，也给小区的物业管理造成很大的经济负担，几乎所有的高层住宅都存在这样的问题，随着用户要求的提高和技术的进步，传统的照明控制由于许多问题无法解决而逐步被智能照明控制取代，这已成为一种趋势。智能化照明控制系统对车库的灯光实行智能化控制，可减少人力工作疏忽、节约能源和人力资源；降低人力工作强度，增强控制的灵活性和可靠性。二、采用智能化照明控制系统可以做到1、红外动静感应控制：在车库停车位处设置红外动静感应器，当有人或车辆经过时，通过红外动静传感器，可以启动系统设定好的灯光场景。在没有人或车辆经过时系统维持低亮度（或关闭）的照明场景；当有人或车辆经过时启动较高亮度（或100%亮度）的照明场景，开启和关闭的延时时间可以自已设定，这样可以真正做到"人（车）来灯亮” 、"人（车）走灯灭”的效果，并且能节约电能。2、定时控制：公共通道的照明系统采用7寸真彩触摸屏来进行控制，可以设定在不同的时间段启用不同的灯光场景。利用时钟（事件）定时器还可输入该地的天文资料、各种节假日，根据该地区太阳不同的升降时间，实现春、夏、秋，冬不同季节的变化情况来实现不同灯光的照明情况。例：在正常上下班的半个小时左右（因为此时人流、车流量比较大）利用定时器将车库部分灯光回路开启，可以避免因频繁触发系统继电器从而缩短继电器以及灯具工作寿命；在正常上班时间段才启用红外动静传感器，从而使灯光控制达到合理的智能化。3、现场触摸屏图形控制：系统通过软件加载停车场平面图进入触摸屏可以让非常复杂的、大型的停车场分区管理。简明快捷的现场出输方式、实时双向反馈回路信息、方便直观的操作。例：可将大型的停车场分成A区、B区、C区、D区等等，以平面图的形式出现在触摸屏操作区，当工作人员想开启或察看A区*回路是只需在操作区平面图上轻轻一点同时还可以知道现在A区每一回路是关闭还是开启状态。通过预先精心设计照明方案让复杂与简单体现在轻触间。例：经过电气工程师对停车场的照明部局，车流量来计算确定适合上班、下班、夜间、白天多种照明模式，如夜间模式、下班模式、白天模式、节能模式等等，让复杂的计算操作模式化，大大减轻了工作人员劳动强度。4、与其他系统联动控制：系统通过软件及硬件接口还可以和空调、安防、消防、音频、视频、大楼管理等其他系统联动。例：与消防系统联网，当接收到消防报警信号时，系统会立即启动预先设置好的消防模式第一时间切断回路电源保证生命财产安全。三、亚川智能照明系统的优点l 系统采用模块化结构设计，简单灵活，安装方便。l 采用系统的输出元件控制各个回路的灯光，动力线直接从配电间拉到输出元件上，再通过输出元件控制灯光。控制面板装在合适的位置，无须考虑所控制的负载的容量，用五类线将所有元件连成网络。这种方式可以节约30%35%的动力线材。l 照明系统的功能是通过软件设置的，可以通过软件实现：开/关、定时、多点控制、区域控制等。 四、与传统方案的比较(见下表)传统照明系统智能照明控制系统设 计控制方案与负载综合考虑负载与控制功能分开设计安 装动力线长，施工较麻烦安装简便，节省动力线材功 能只能实现简单的开关功能可通过软件设置多种功能运 行没有任何节省人力、电力的措施可通过多种手段方便管理，节省电能，降低运行费用六、亚川智能照明系统原理及简介亚川智能照明控制系统吸取了国外环境照明的优点，同时采用国际上最新的电子技术及计算机网络技术，使系统具有易组网、易管理、易扩展等特性。 智能照明控制系统采用独立485总线方式，使总线无论何时都处于最佳状态。同时配合独有的软硬件相接合的智能CSMA/CD控制技术，确保系统无论总线设备多少，总线距离长短都可获得最大的传输速率。世奇智能照明控制系统采用开放性及高扩展性协议，可以使智能照明系统与任何控制系统无缝联接。如：BA系统、中央控制系统、安防系统、远程抄表系统、舞台灯光控制系统等。(系统工作原理图)七、亚川智能照明控制系统的优越性及功能1系统的性能参数l 每个系统最多可容纳255个子网l 每个子网最多可容纳255个设备l 各个子网用Bus交换机接入以太网(高速传输)l 总线工作电压DC24Vl Bus波特率9600Bit/sl 分布式控制系统l 总线自动恢复技术l 设备热启动技术2系统的功能l 照明线路设计简单，系统安装方便，操作维护容易。l 硬件结构灵活，软件可编程，以节省投资成本和维修运行费用，提高投资回报率。l 具有单区域场景、组合场景控制、定时开关、序列运行、现场修改亮度、自动调节亮度、红外线控制等多种照明控制功能，使灯光产生奇迹般的效果且节约能源。l 根据环境及用户需求的变化，只需做软件修改设置或少量线路改造，就可以实现照明布局的改变和功能扩充。l 系统各单元的控制信息独立存储，不会因为系统中*个单元故障而使系统瘫痪。存储的信息具有停后不丢失数据功能，在恢复供电时，系统会自动恢复到停电前的工作状态。l 控制回路与负载回路分离，各单元之间使用4芯低压电缆相连在总线上。工作电压为DC24V30V，确保人身安全。l 世奇智能照明系统具有分布式智能控制的特点和开放性，可以与楼宇自控系统、保安及消防系统、户外照明系统、舞台灯光控制系统无缝联接。l 系统具有智能状态回馈功能，能自动检查负载状态，检查坏灯、少灯，保护装置状态等。l 系统具有故障自动报警功能；MCB跳闸可报警。l 节能效果明显系统可以根据季节、天气、时间、人员活动探测做出智能处理，合理化开关灯，杜绝长明灯现象，达到节能目的。l 延长灯具使用寿命系统具有软启动功能，防止大电流冲击灯具；同时对冷阴极气体灯还具有启动延迟，完全杜绝灯泡热态启动，保护灯具。l 节省人力资源使用了该系统后整个照明控制都可以由系统自动完成，免去每天由专人开关灯的工作。l 系统维护方便该系统具有各种状态及故障回馈功能，在管理中心就可以知道哪些灯坏、哪些开关跳闸、哪些灯已经开启等信息，方便检查维护。l 系统布线方便、简单该系统可以使用现有的以太网络来联网，不需要另外布线，并且还可以利用ADSL，宽带，GPRS，WiFi等技术组，广域控制网，可最大简化布线。
