轻钢结构阳光棚工程施工组织设计方案.doc

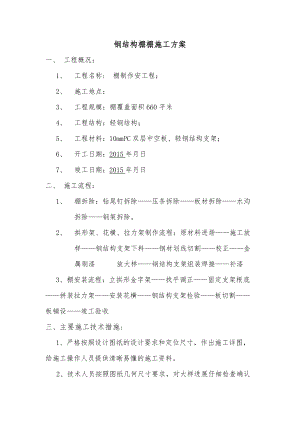

钢结构棚棚施工方案一、 工程概况：1、 工程名称: 棚制作安工程；2、 施工地点：3、 工程规模：棚覆盖面积660平米4、 工程结构：轻钢结构；5、 工程材料：10mmPC双层中空板、轻钢结构支架；6、 开工日期：2015年月日7、 竣工日期：2015年月日二、 施工流程：1、 棚拆除：钻尾钉拆除压条拆除板材拆除水沟拆除钢架拆除。2、 拱形架、花横、拉力架制作流程：原材料进场施工放样钢结构支架下料钢材划线切割校正金属刷漆 放大样钢结构支架组装焊接补漆3、棚安装流程：立拱形金字架找平调正固定支架根底拼装拉力架安装花横钢结构支架检验板切割板铺设竣工验收三、主要施工技术措施: 1、严格按照设计图纸的设计要求和定位尺寸，作出施工详图，给施工操作人员提供清晰易懂的施工资料。2、技术人员按照图纸几何尺寸要求，对大样进展仔细检查确认后，方可进展焊接组装。3、主材下料切割尽量采用机械切割手段进展，严防因切割方法不当造成构件组装后出现误差。4、方钢焊接要确保垂直度和尺寸的准确度，确保受力均匀。四、质量保证措施； 1、质量目标：一次性验收合格。2、质量控制措施：项 目保 证 措 施材料验收核对材料规格、品名、质保书，按图验收放样检测样板与号料尺寸误差，对照图纸核对材料规格、尺寸下料、校正检查下料后的尺寸与弯曲度、平整度，整体造型除锈、刷漆刷漆前新除锈，然后两遍防锈漆焊接对构件焊接须保证构件尺寸、垂直度，并由操作人员和专职人员检查放大样、组装检测组装平台，校正平整度，放大样并由专职检查核对后组装，并控制为加工余量。焊接、校正、焊后补漆放平工件，优选焊接顺序，讲究焊接工艺。工件翻身时注意轻起轻放，严禁碰撞。焊后检测并校正吊运装车吊运工件须将工件分层放平，并以钢丝绳捆紧。现场组装拱架垂直竖立并撑牢，以防倾倒再安装拉力架、花横。整体吊装（1） 检查所处位置地基是否牢靠并采取相措施。（2） 金字架架两端系麻绳，由地面人员控制转向与稳定。（3） 由专人统一指挥。五、安全文明措施；1、所有上岗人员必须劳保穿带齐全，严禁穿拖鞋。2、高空作业防护：拱架吊装必须全部由起重工设脚手架，辅设跳板，捆扎稳固。高空作业人员必须佩戴安全带，悬挂在结实部位。严禁戴而不挂或挂而不当行为的发生。3、高空作业工具与工件放置：高作业人员对本高空点作业完毕，必须将剩余工件，附件与手头工具收拾清理干净，以防坠落伤人事件发生。4、构件拼装：进展构件高空拼装时，竖立起的单件必须在加固稳固前提下方可允许吊装，以防构件倾斜或倒塌伤人。5、高空安装施工时必须安排专职安全人员在地面监护，并将施工区域用竹围栏加三色布与周围隔离。6、严格按施工进度表规划完成作业。六、完工后的验收与保养：1、工程竣工后，认真进展自检，制定措施确保系统完整交工，不留问题，为用户负责。2、交工时保证竣工资料完整、准确，以便业主审核归档。3、竣工验收后工程保修期间，施工单位必须定期对钢结构支架、瓦等进展检查，发现问题必须与时处理。七、附：施工进度表；工期：计划工期12天施工进度表如下：楼号天数施工项目123456789101112技术准备工厂加工现场安装调试验收注：此进度如现场安装条件不具备时，工期顺延。 板产品系数和安装说明     类型Type厚度mmThickress宽长mmWidth-length重量kg/m2Weight颜色Color板42100*60000.9蓝色、透明、绿色、湖兰色等Blue, transparent, opal, green, etc.61.381.5101.7               板技术指标：仅供客户参考     序号(NO)性能Characteristics单位Unit指标值Data1.冲击强度Impact StrengthJ/m8502.透光率Light Transmission%883.比重Specific Gravityg/cm31.24.热膨胀系数Coefficeiert of Thermal Expansionmm/mm0.0655.可耐温度Service Temperature-40 - +1206.传热系数Heat Conductivityw/m22.3 - 3.9 7.抗拉强度Tensile StrengthN/mm608.弯曲强度Flexural StrengthN/mm21009.弹性模量Modulus of ElasiticityMpa240010.断裂拉伸应力Tensile Stress at BreakMpa6511.断裂拉伸率Elongation at Break%>10012.比热Specific HeatKJ/kg k 1.1713.热变形温度Heat Dflection Temperature14014.隔音效果Effect of Soundproof100mm板衰减20分贝        板的特性：       抗冲击性PC板的冲击强度是玻璃的80倍。 重量轻PC板的重量是同厚度玻璃重量的1/12。 透光性6mm的板的透光率是 80% 防紫外线PC板是采用三层共挤方法，外表被覆盖一层高浓度紫外线吸收剂，除具搞紫外线特性外，并可保长久耐候，永不褪色。 耐候性PC板极具有出色的耐候性，在-40到+120围保持各项物理性能指标稳定。 不易结露在通常情况下，当室外温度为0 ，室温度为23，只要室相对温度低于80%，材料的外表就不会结露。 隔热玻璃的传热系数是耐力板的1、2倍，是板的1、7倍，因此采用PC板能阻止热量的散失，节约更多的能源。 隔音 中空结构和聚碳酯树脂良好的隔音特性能有效地降低噪音。 难燃性以国家防火建筑材料质量监测检验中心测试，各项指标均符合燃材的规定要求，按QB8624-1997制定。PC板燃烧性能达难燃一级。 加工性好PC板即可热弯，也可冷弯成拱形，半圆形与其它形状，最小变曲半径为板厚的175-180倍。                   正确安装方法：      一、嵌入安装法嵌入安装法有两种根本形式，一种采用PC花龙面板为特点和结构图，这种结构不需要硅胶密封，没有渗水槽，安全不漏水，外形美观，安装方便，是专利技术。一种是采用铝合型材做盖板，硅胶密封的结构图，这种结构需要定制的铝合金型材，施工技术容易掌握。二、螺丝安装法螺丝安装时，需考虑温差胀缩预留量，般孔径皆稍大于螺栓柄径，所有孔穴皆应经矽胶充满空隙，上螺丝时不可过紧，并以垫片或者华司充垫其间，不可使用PVC垫片和PRIMER，长边，短边请加金属压条，并预留膨胀空隙，加强固定力量。                清洁方法：       用清水60以下冲洗。清洁的软布或海绵蘸中性皂液或洗涤剂轻轻清洗板面上的灰尘和污垢，严禁使用粗纤维织物或刷子等接触板面。绝对不可用刮板、剃刀或者它尖利的工具刮板或耐力板。再次用水冲洗。用软布或者皮擦干，以免水迹。板面假设有油脂、未干油漆、胶迹等，可用蘸有无水酒精、煤油或汽油的软布擦掉。                板的适用围：       办公大楼、百货大楼、富饶、别墅、体育馆、娱乐中心、学校、医院、工业厂房等采光棚。高速公路，高速铁路、捷运隔音墙。室种植园、室游泳池、日光浴室等温室屋顶。地铁出入口、停车场、车库车棚、候车亭、车站、商场、大型运动场与各型雨庇等。银行防盗柜台、珠宝店防盗橱窗与警用防爆盾牌。园林建筑的凉亭、休息厅、走廊等顶棚。居家玻璃、室隔间、人行步道、凸窗、护栏与大楼住宅速阳板、阳台、淋浴房拉门等。热成型采光罩，广告招牌。.                考前须知：      · 运输，储存时必须妥善衬垫包装，不得存放于直晒与可着雨淋之处。· 安装妥善之前不得损坏或揭掉保护膜。· 切割时不要揭掉保护膜，切割后须吹净锯屑，并用防尘胶带封住板端孔格。· 为允许板材因热、膨胀产生的位移，钻孔直径应大于螺丝直径50%· 印字的保护膜覆盖在板材有防紫外线层的那面，安装时，此面朝向射方。· 安装前先把保护膜四周揭起来5厘米左右以便施工。· 安装中需要冷弯时，弯曲方向不可垂直于板材筋肋的方向，因这样会使曲面桁条应消失。且会促使力开裂，冷弯半径必须大于板厚的175倍。· 安装时一定要根据当地温差预留足够伸缩余量。· 安装完毕，立即揭掉保护膜，而后做二次覆盖保护，直至工程峻工后再揭下。· 必须选用适用于聚碳酸酯塑料的密封胶膏和胶垫。· 板面禁忌接触碱性物质与侵蚀性的有机溶剂，如碱、碱性盐、胺酮、醛、酣、醚、卤化烃、芳香烃、甲醇与丙醇等。严禁使用PVC密封条与垫片· 要永远保持板材外表洁净，任何时候不可在板材上行走。
