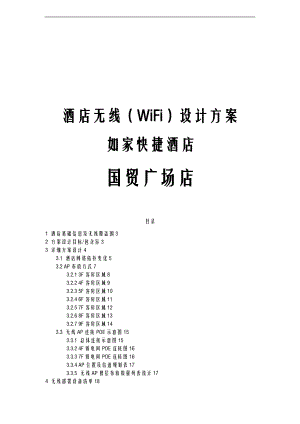

酒店无线（WiFi）设计方案如家快捷酒店国贸广场店目录1 酒店基础信息及无线覆盖围32 方案设计目标/包含容33 详细方案设计43.1 酒店网络拓扑变化53.2 AP布放方式73.2.1 3F客房区域83.2.2 4F客房区域93.2.3 5F客房区域103.2.4 6F客房区域113.2.5 7F客房区域123.2.6 8F客房区域133.2.7 9F客房区域143.3 无线AP连接POE示意图153.3.1 总体连接示意图153.3.2 4F弱电间POE连接图163.3.3 7F弱电间POE连接图163.3.4 AP位置及信道规划表173.3.5 无线AP楼层布放数量列表统计174 无线部署设备清单185 酒店出口带宽设计建议191 酒店基础信息及无线覆盖围酒店名称如家快捷酒店国贸广场店客房数84间楼层数九层（B1、1F、3F9F）楼设施及各楼层对应房间数酒店负一层为办公室区域；一层为大堂酒店三层至九层，每层客房12间，无线覆盖要求无线覆盖 所有客房（书桌、床、卫生间，除每层楼电梯旁边的房间）对会议室、大堂、餐厅，楼梯井、电梯轿厢、公共洗手间、走廊、员工宿舍等区域无覆盖要求机房/弱电间位置酒店弱电机房位于负一层，客房3至9层弱电井位于电梯旁，4、7、9层弱电井放置酒店网络设备（各个楼层交换机）酒店出口带宽外网出口带宽电信通10M客源类型酒店客人类型主要以商务和旅游住客为主2 方案设计目标/包含容根据酒店的无线覆盖需求和如家酒店无线标准要求，方案设计目标/包含容标准如下：l 无线信号标准/架构对所要求覆盖区域，手机无线WiFi接收信号场强>-75dBm，采用"AC + 瘦AP + POE”统一架构l 持续维护服务保障按统一施工标准执行部署，所有设备提供3年免费硬件质保，7*24小时维护服务（400呼叫+远程维护+上门服务）可选l 带宽策略优化服务根据酒店客房数、出租率、高峰期并发率，结合门店出口带宽标准，对门店带宽配置执行动态带宽优化策略，支持至高峰期每住客连接>1Mbps，以支持住客访问标清影视娱乐服务l 门户营销系统门店无线覆盖基础上架设"如家酒店门户”，提供安全认证登录（与当地网监系统/策略适配），供如家酒店在门户登录页、过渡页、以及首页等区域进行对客营销l 增值服务应用在"酒店门户"上引入客人常用应用/服务：包括热门影视（超过200部热门高清影片）、本地宝典（以酒店为中心的周边餐饮娱乐信息）、折扣机票（可直订的折扣往返机票）、网上购物（集齐酒店客人常用的购物及导购）等3 详细方案设计3.1 酒店网络拓扑变化酒店现网络为如家标准网络拓扑：l 外网10M接入智能网关MK7800，l 智能网关2号口下联网交换机用于网工作，5号口下联核心交换机，再下联各个楼层交换机接入各个房间l 其中酒店数码客房服务器旁挂在核心交换机处，用于给酒店数码客房提供服务无线上架后，拓扑改变如下：l 首先会更换酒店核心交换机，酒店原先核心交换使用的是H3C交换机作为核心交换机在使用，这样做会使在无线上架后，数据流量剧增的情况下导致网络拥堵，设备宕机等情况，会给酒店住客带来非常不好的上网体验，甚至引起客人投诉。l 核心交换机下联各个楼层的POE交换机，各楼层POE交换机对该楼层AP进行供电l 在客房及部分走廊区域部署无线AP，为客人高质量的无线上网体验提供接入。3.2 AP布放方式具体AP布放位置如下系列图所示：3.2.1 3F客房区域说明：本层3台放装AP布线至4层的弱电井位置后接入16口POE交换机3.2.2 4F客房区域说明：本层3台放装AP布线至4层的弱电井位置后接入16口POE交换机3.2.3 5F客房区域说明：本层3台放装AP布线至4层的弱电井位置后接入16口POE交换机3.2.4 6F客房区域说明：本层3台放装AP布线至7层的弱电井位置后接入16口POE交换机3.2.5 7F客房区域说明：本层3台放装AP布线至7层的弱电井位置后接入16口POE交换机3.2.6 8F客房区域说明：本层3台放装AP布线至7层的弱电井位置后接入16口POE交换机3.2.7 9F客房区域说明：本层3台放装AP布线至7层的弱电井位置后接入16口POE交换机3.3 无线AP连接POE示意图3.3.1 总体连接示意图3.3.2 4F弱电间POE连接图3.3.3 7F弱电间POE连接图3.3.4 AP位置及信道规划表3.3.5 无线AP楼层布放数量列表统计注：以上数量为根据酒店结构平面图估测部署数量，实际AP数量应基于实地信号检验效果进行修正。4 无线部署设备报价清单5 酒店出口带宽设计建议基于酒店84间客房，酒店入住率及出口带宽设计建议为：l 并发上网率：为一个时间段（1个小时）同时上网客人比例，根据经验值，晚上高峰时期，该比例为80%l 并发数据率：同时上网的客人中，实际同时产生数据流量的客户比例，根据经验值，晚上高峰时期，该比例为15%l 客人平均带宽：按高端客人（2Mbps，20%）：一般客人（1Mbps，80%）计算的数据l 建议出口带宽：一般应略高于峰值带宽，以预防个别客人突发带宽状况基于以上分析，在上网最高峰时段，按照80%的入住率计算，为满足客人的正常上网需求，将酒店出口带宽设计为20Mbps（基于动态QoS策略），酒店现有网络出口带宽10M，后期考虑到出租率增高及每位客人带宽需求增加而无法满足客人网络需求，可增加网络带宽来解决。
