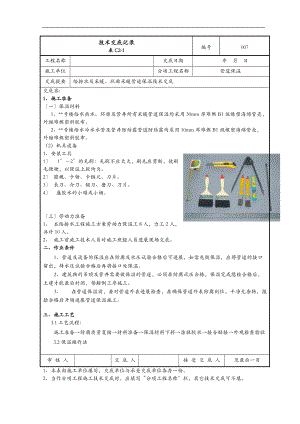

    采暖管道保温技术交底.doc

    技术交底记录表C2-1编号007工程名称交底日期 年 月 日施工单位分项工程名称管道保温 交底提要给排水及采暖、环廊采暖管道保温技术交底交底容:1、 施工准备一保温材料 1、*号楼给水热水、环廊及管井所有采暖管道保温均采用30mm厚难燃B1级橡塑海绵管壳,外缠难燃塑料胶布。 2、*号楼给水冷水水管及管井防结露管道防结露均采用10mm厚难燃B1级橡塑海绵管壳,外缠难燃塑料胶布。(2) 机具设备1、安装工具1 12的毛刷:毛刷不应太大,刷毛应剪断,使刷毛便硬,以保证上胶均匀。2 圆规、卡钳、卡钢尺、刀片。3 长刀、介刀、锯刀、磨刀、刀片。4 盛胶水的小罐或小桶。三劳动力准备1、 本给排水工程施工方案劳动力保温工8人,力工2人,共计10人。2、 施工前施工技术人员对施工班组人员进展现场交底。二、作业条件1、管道及设备的保温应在防腐及水压试验合格后可进展,如需先做保温,应将管道的接口留出,待水压试验合格后再将接口处保温。2、建筑物的吊顶及管井需要做保温的管道,必须在防腐试压合格,保温完成隐检合格后,土建才能最后封闭,禁颠倒工序施工。3、 在管道保温前,要对管道外表进展检查,在确保管道外表防腐到位,干净无杂物,报验合格后开场进展管道保温施工。三、施工工艺 3.1工艺流程:施工准备防腐质量复核材料准备保温材料下料涂抹胶水接合贴接外观检查验收3.2保温操作法审 核 人交 底 人接 受 交 底 人见最后一页1、本表由施工单位填写,交底单位与承受交底单位各存一份。2、当作分项工程施工技术交底时,应填写“分项工程名称栏,其它技术交底可不填。技术交底记录表C2-1编号007工程名称交底日期2014年4月16日施工单位分项工程名称管道保温 交底提要*号楼给排水及采暖、环廊采暖管道保温技术交底交底容: 1、胶水的使用 1使用胶水之前摇动容器,使胶水均匀,在实际安装中,用小罐胶水以防止其挥发得太快,如有必要,可将大罐得倒入小罐中使用,不用时将罐口密封。2不涂胶水时,刷子不要浸泡在胶水中3在需要粘接的材料外表涂刷胶水时应该保证薄而均匀,待胶水干化到以手触摸不粘手为最好粘结效果。胶水自然干化时间为3-8分钟,时间的长短取决于施工环境的温度和相对湿度。4如果胶水已干透,要重新上胶再粘接。如果干胶超过两次,必须把老胶水去除,再可上胶粘结。5胶水的用量:每升胶水可安装3-4平米板材或15-18米管材。6胶水的使用围为:5-70。 2、直管的安装取一段适宜长度的管材包在管道上,在开口管材的开口处涂上胶水、 待胶水干化后,先粘接开口管材的两端,再粘合管材的中点,之后又由两段向中间粘合,直至全部封合。如下列图所示:审 核 人交 底 人接 受 交 底 人见最后一页1、本表由施工单位填写,交底单位与承受交底单位各存一份。2、当作分项工程施工技术交底时,应填写“分项工程名称栏,其它技术交底可不填。技术交底记录表C2-1编号007工程名称第二炮兵四季青住房工程交底日期2014年4月16日施工单位中铁建工集团*分项工程名称管道保温 交底提要3-20号楼给排水及采暖、环廊采暖管道保温技术交底交底容:变径管的安装3、小变径管选择与变径管最大直径一致的管材,并切取所需长度;测量,并在管材上做标记以保证管材修剪后小端管径与变径管最小直径一致;以管的开缝为始端沿着所做标记切出四块同样尺寸的楔型用胶水将切口粘合,只保存开口缝;待切口粘牢后,将管材套在变径管上,用胶水粘和接口,并与管道粘接。如下列图所示:审 核 人交 底 人接 受 交 底 人见最后一页1、本表由施工单位填写,交底单位与承受交底单位各存一份。2、当作分项工程施工技术交底时,应填写“分项工程名称栏,其它技术交底可不填。技术交底记录表C2-1编号007工程名称交底日期2014年4月16日施工单位分项工程名称管道保温 交底提要*楼给排水及采暖、环廊采暖管道保温技术交底交底容:4、大变径管量出变径管两头的管径并加上两倍板材厚度,得到最大、最小直径及 渐缩局部的高度。将量得的尺寸标在板材上,按如下图法作图。用一样厚度的RPEFLE*细条量出大管径端的长,沿A、B、C、 D切割;安装到变径管,用胶水粘和切面,并与两端直管粘牢。如下页图所示:审 核 人交 底 人接 受 交 底 人1、本表由施工单位填写,交底单位与承受交底单位各存一份。2、当作分项工程施工技术交底时,应填写“分项工程名称栏,其它技术交底可不填。技术交底记录表C2-1编号007工程名称交底日期2014年4月16日施工单位分项工程名称管道保温 交底提要*楼给排水及采暖、环廊采暖管道保温技术交底交底容:5、直角弯头的安装原理:垂直切下一小块管材,放在管材上,记下管材的外径,并且在记号上画下它的切面,如下图:沿A-B线切下一个45度的管面,颠倒一个管面,使其与管面的另一局部粘和即可。工序:取一段适宜长度的管材,按所示原理从中间切开;在两个切面上涂上胶水,粘和成90度弯头;将弯头套在管道上;从两端向中间粘和管材的开口缝,直至封合。如下页图所示审 核 人交 底 人接 受 交 底 人1、本表由施工单位填写,交底单位与承受交底单位各存一份。2、当作分项工程施工技术交底时,应填写“分项工程名称栏,其它技术交底可不填。技术交底记录表C2-1编号007工程名称交底日期2014年4月16日施工单位分项工程名称管道保温 交底提要*给排水及采暖、环廊采暖管道保温技术交底交底容: 6、大径管道弯头的安装原理:在管材上切下一小段,用来做管材的直径标准。如下图:在这两个圆切面的中间做一个圆切面,沿图所示的切线切下三段22.5°的圆缺,将中间的圆缺旋转180°就形成一个弯道,然后将这三段粘接起来即可。工序:将中间的圆缺反转180度;粘合这三局部就形成一个弯道;将弯道套在管道上,从两端向中间粘合弯道。如下页图所示7、T型构造的安装取一段管材,错开管材开口处开一个与安装管一样直径的,形成一个T型接点;在上向开口管管缝开一条缝,便于安装;将管材安装在T型管的直管上,在开口缝处涂上胶水,粘合;另取一段与侧管直径一致的管材,在离管断口R处划一切线R为管材半径;在切线与断口之间做一U型切面;修剪切面;在切面及开口缝上涂上胶水;胶水干化后,将管材套在侧管上,与直管粘接起来;由两端向中间粘合,至封合。如下列图所示:审 核 人交 底 人接 受 交 底 人1、本表由施工单位填写,交底单位与承受交底单位各存一份。2、当作分项工程施工技术交底时,应填写“分项工程名称栏,其它技术交底可不填。技术交底记录表C2-1编号007工程名称交底日期2014年4月16日施工单位分项工程名称管道保温 交底提要*号楼给排水及采暖、环廊采暖管道保温技术交底交底容:审 核 人交 底 人接 受 交 底 人1、本表由施工单位填写,交底单位与承受交底单位各存一份。2、当作分项工程施工技术交底时,应填写“分项工程名称栏,其它技术交底可不填。技术交底记录表C2-1编号007工程名称交底日期2014年4月16日施工单位分项工程名称管道保温 交底提要*号楼给排水及采暖、环廊采暖管道保温技术交底交底容:3大阀门和开关的安装阀门保温的施工法大致可按由里到外,填平再包的步骤进展,根本做法如下:测量出法兰半径R;测量出两法兰之间的距离L;以2R1为长,两法兰之间的距离L1宽量取一段板材;在量取的板材上切去多余局部以保证板材包紧阀体;在阀体及板材的外表均匀地涂上胶水;将板材包在阀体上并填平法兰间的空隙;测量出两法兰外端的距离;两法兰外端距离为宽量取一段板材;以装上材料后的法兰长为长,两法兰外端距离为宽量取一段板材;在切下的板材上切取局部以保证板材间的安装严密;在安装好的板材外侧面及需要安装的板材侧面涂上胶水;干化后,将板材包紧并保证材料切面与法兰外侧平齐;量取水管半径,并以水管半径为半径,装上材料后的法兰半径为外径在适宜的板材上切取一圆环;在圆环上切开一条缝,以便安装;在法兰外侧及圆环侧涂上胶水;将圆环套在法兰外侧;量取阀门盖到阀门体的最小长度H1、阀门到阀门体的最大长度H2及阀门心轴法兰长L*;在一块适宜的板材上按如下图切取材料;将材料包在阀门盖上;以阀体盖直径为外径、阀杆直径为径切去一个圆环,涂上胶水安装在阀体盖下,以保证密封;用封条将接口处粘接好,完成安装。如下列图所示:审 核 人交 底 人接 受 交 底 人1、本表由施工单位填写,交底单位与承受交底单位各存一份。2、当作分项工程施工技术交底时,应填写“分项工程名称栏,其它技术交底可不填。技术交底记录表C2-1编号007工程名称交底日期2014年4月16日施工单位分项工程名称管道保温 交底提要*号楼给排水及采暖、环廊采暖管道保温技术交底交底容:审 核 人交 底 人接 受 交 底 人1、本表由施工单位填写,交底单位与承受交底单位各存一份。2、当作分项工程施工技术交底时,应填写“分项工程名称栏,其它技术交底可不填技术交底记录表C2-1编号007工程名称交底日期2014年4月16日施工单位分项工程名称管道保温 交底提要*号楼给排水及采暖、环廊采暖管道保温技术交底交底容:审 核 人交 底 人接 受 交 底 人1、本表由施工单位填写,交底单位与承受交底单位各存一份。2、当作分项工程施工技术交底时,应填写“分项工程名称栏,其它技术交底可不填。技术交底记录表C2-1编号007工程名称第二炮兵四季青住房工程交底日期2014年4月16日施工单位分项工程名称管道保温 交底提要号楼给排水及采暖、环廊采暖管道保温技术交底交底容:四、保温考前须知 1、保温材料的接口、所有缝隙均要求使用闭发泡橡塑专用胶水粘接密,不得存在粘接不牢或松散现象。 2、管道保温应按设计要求及规的规定进展,特别是保温层的厚度要按设计的要求,不允擅自变更保温做法,保温胶的使用应参照产品说明书,涂抹不得过多或者过少。3、在保温材料粘接时,必须将管道外表的杂物、灰尘、油污清理干净,以保证胶水的粘接效果。为保证保温观感效果,保温层的纵向拼缝应置于管道上部,并且相邻保温层的纵向拼缝应错开一定角度。保温施工时,橡塑保温材料不能拉得过紧,以防冬季温度过低时,保温层收缩开胶。4、套管的保温材料必须塞满,与管道保温严密连接。5、保温必须做到保温外表平整美观,不得有凹凸不平现象、做确,缠裹时用力要均匀,接、搭茬合理,胶带胶水严密结实,封口密,无空鼓及松动,五、 环境卫生成品保护1、每一层、每个地管道保温完毕后必需把现场碎料、垃圾清理干净,保证环境卫生;杜绝材料浪费现象,及时回收边角余料,且堆放整齐。2、保温材料进入现场不得雨淋或存放在潮湿场所。3、做好成品保护工作,不得恶意损坏已完成工作面,假设有其他单位人员损坏保温层,应主动劝止并上报工程部管理人员。4、交工前,要格执行成品保护值班制度。六、 平安文明施工1、进入现场正确佩戴平安帽,不得穿拖鞋,施工现场制止抽烟,不得酒后作业;使用电器要有专业人员接线;运入施工现场的材料及机具应堆放整齐,高处作业时,须挂好平安带并正确佩戴平安帽;楼梯口、电梯口、管道井口施工,搭架做好防护栏杆及平安带保护措施。2、高处作业使用人字梯时,梯脚下要有防滑垫,有专人保护,梯子不得缺档,不得垫高使用,梯子横档间距以30厘米为宜,使用时上端要扎牢,单面梯与地面夹角以60-70度为宜,制止二人同时在梯子上作业,如须接长使用,应绑扎结实,人字梯底角要拉牢。在通道处使用梯子时,应有监护人或设置围档。审 核 人交 底 人接 受 交 底 人1、本表由施工单位填写,交底单位与承受交底单位各存一份。2、当作分项工程施工技术交底时,应填写“分项工程名称栏,其它技术交底可不填。技术交底记录表C2-1编号005工程名称交底日期施工单位分项工程名称交底提要交底容:承受交底人签字:审 核 人交 底 人接 受 交 底 人1、本表由施工单位填写,交底单位与承受交底单位各存一份。2、当作分项工程施工技术交底时,应填写“分项工程名称栏,其它技术交底可不填。
