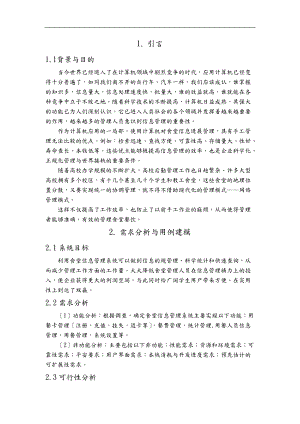

食堂管理信息系统分析与设计.doc

1. 引言1.1背景与目的当今世界已经进入了在计算机领域中剧烈竞争的时代，应用计算机已经变得十分普遍了，如同我们离不开的自行车、汽车一样。我们应该成认，谁掌握的知识多，信息量大，信息处理速度快，批量大，谁的效益就高，谁就能在各种竞争中立于不败之地。随着科学技术的不断提高，计算机日益成熟，其强大的功能已为人们深刻认识，它已进入人类社会的各个领域并发挥着越来越重要的作用，越来越多的管理人员意识到信息管理的重要性。作为计算机应用的一局部，使用计算机对食堂信息进展管理，具有手工管理无法比较的优点。例如：检索迅速、查找方便、可靠性高、存储量大、性好、寿命查长、本钱低等。这些优点能够极提高信息管理的效率，也是企业科学化、正规化管理与世界接轨的重要条件。随着高校办学规模的不断扩大，高校后勤管理工作也日趋繁杂许多大型高校拥有多个校区，有十几个甚至几十个学生和教工食堂，这些食堂的地理位置分散，又要实现统一的协调管理，就不得不借助现代化的管理模式网络管理模式。这样不仅提高了工作效率，也防止了以前手工作业的麻烦，从而使得管理者能够准确，有效的管理食堂餐饮。2. 需求分析与用例建模2.1系统目标利用食堂信息管理系统可以做到信息的规管理、科学统计和快速查询，从而减少管理工作方面的工作量。大大降低食堂管理人员在信息管理精力上的投入，使企业获得更大的利润空间。与此同时给广阔学生用户带来方便。在实用性上到达了双赢。2.2需求分析1功能分析：根据调查，确定食堂信息管理系统主要实现以下功能：用餐卡管理注册，充值，挂失，退卡等，餐费管理，统计管理,用餐人员信息管理，用餐管理，系统设置等。2非功能分析：主要包括以下非功能：性能需求；资源和环境需求；可靠性需求；平安要求；用户界面需求；本钱消耗与开发进度需求；预先估计的可扩展性需求。2.3可行性分析可行性分析是系统分析阶段的重要活动，是对系统进展全面、概要的分析。它的任务是确定工程开发是否必要和可行。它的主要目标是：进一步明确系统的目标、规模和功能，对系统开发背景、必要性和意义进展调查分析，并根据需要和可能提出拟开发系统的初步方案和方案，明确问题，对所提供系统大致规模和目标的几个有关约束条件进展论证，并且提出系统的逻辑模型和各种可能的方案，从而为系统开发工程的决策提供科学依据。其主要从三个方面进展研究：1管理可行性：指系统对组织机构的影响，对现有人员和机构、设施、环境等的适应性以及进展人员培训补充方案的可行性。食堂系统的计算机信息管理人才、计算机硬件设备、操作员的计算机应用能力都为系统的运行过程提供了可靠保证。最后此系统是完全的人性化的，易懂，易用，在操作上是完全可行的。2技术可行性：计算机网络技术的开展和计算机硬件性价比的不断提升，使计算机全面应用于食堂管理的各个环节成为可能。C/S开发模式、D技术在国各行各业的信息管理系统开发中已经被广泛采用，实践证明这些技术都非常适合食堂管理系统的开发。软件和操作系统都是主流水平，而且在技术上是易实现的。3经济可行性：对组织的经济状况和投资能力进展分析，对系统建立、运行和维护费用进展评估，对系统建成后可能取得的社会及经济效益进展估计。此食堂管理信息系统开发本钱不高，一旦开发成功，即能直接应用在所有同种性质的食堂。综合以上可行性分析，得出结论：此食堂管理系统的研究开发是可行。2.4用例模型根据系统需求分析中对系统的功能要求，可以确定系统和子系统的边界、执行者和用例，由于该系统是一个较为繁杂的系统，所以采用分层绘制用例图的方法建立系统的用例模型。2.4.1最高层用例图根据对"食堂管理信息系统的整体业务功能要求，可以绘制出如图1所示的最高层用例图。图1 最高层用例图在最高层用例图中，实线方框表示系统边界，在系统共有6个用例。系统的"消费统计用例依赖于"餐费管理和"用餐管理用例中的信息来进展综合和比照分析。"餐费管理用例依赖于"卡处理用例来处理消费明细的统计工作。系统外有3个人执行者；"管理员执行者参与系统所有用例的操作。"用餐人员执行者分为学生和教师，其要查询各自信息，进展数卡或现金交易用餐，查询各自的消费信息和存款明细信息。"食堂工作人员执行者参与系统"餐费管理用例的执行。2.4.2第二层用例图将"食堂管理系统每个用例作为第二层用例图之一加以展开，可得如下用例图。1"系统设置用例图图2系统设置用例图在"系统设置用例图中，实线方框表示系统边界，在系统共有4个用例。"系统设置用例包含"添加用户、"修改密码、"退出3个用例。系统外有1个人执行者；"管理员执行者参与系统所有用例的操作。（2） "用餐人员信息管理用例图图3用餐人员信息管理在"用餐人员信息管理用例图中，实线方框表示系统边界，在系统共有11个用例。"学生信息管理和"教师信息管理用例都是"用餐人员信息管理用例的扩展。"学生信息管理用例包含"添加"删除"修改"查询4个用例，"教师信息管理用例包含"添加"删除"修改"查询4个用例。系统外有2个人执行者；"管理员执行者参与系统所有用例的操作。"用餐人员执行者参与系统用餐人员信息"查询用例的操作。（3） "用户消费系统用例图图4用户消费系统用例图在"用餐消费系统用例图中，实线方框表示系统边界，在系统共有18个用例。"卡处理用例包含"餐卡挂失、"餐卡充值、"补发新卡"退卡用例。"餐费管理用例包含"个人消费明细、"个人存款明细用例。"用餐管理用例包含"消费信息录入、"消费信息查询、"现金消费信息录入、"现金消费信息查询用例。"消费统计用例包含"日消费统计、"餐卡余额查询、"挂失人员查询、"退卡人员查询用例。"餐费管理和"消费统计是"用餐管理的扩展。"消费统计用例使用"餐费管理用例。"餐费管理用例使用"卡处理用例。系统外有3个人执行者；"管理员执行者参与系统所有用例的操作。"用餐人员执行者参与系统"卡处理、"个人存款明细、"个人消费明细、"消费信息查询、"现金消费信息查询用例的操作。"食堂管理人员执行者参与系统"用餐管理用例中的"消费信息录入和"现金消费信息录入用例的操作。3. 系统分析与对象类建模3.1系统功能分析系统开发的总体任务是受用 计算机信息管理技术，实现食堂各种信息的系统化，规化，自动化，提高食堂管理的效率。对应用系统工程的开发，首先要对程序要实现的功能和目标进展整体分析和规划，确保在后期开发中不会出现遗漏或重大缺陷。因此在软件开发中，要严格按照软件工程的流程进展系统的分析和设计。系统功能分析是在系统开发的总体任务的根本上完成的。主要功能：1、用餐人员信息管理2、用餐卡管理3、用餐管理4、餐费管理5、统计查询6、系统设置期望实现以下目标：l 提高经济效益、增效资源l 提高食堂效劳质量、建立良好形象l 实现全面综合查询，提高食堂工作人员工作效率l 全面了解食堂部营业情况l 完善食堂部管理机制3.2系统功能模块设计对上述各项功能进展集中、分块分析，按照构造化程序设计的要求，得到如下图的这个系统的功能模块图。系统功能管理模块图5系统功能模块图3.3类图在面向对象的分析与设计中，类图和对象图组成的可视化模型能有效的描述一个软件系统，它具有强大的模型描述表达能力，建立类和对象模型是软件开发的根底。类图是由假设干类的图形符号及表示其之间关系的图形符号组成。在"食堂管理信息系统中存在8个类，其具体的属性和操作及其之间的关系如图31所示。图6食堂管理系统类图在该类图中，一个管理员对应着多名用户，用户包括学生和教师。管理员为学生和教师管理着个人的根本信息和密码及权限效劳。管理员不止一个，所以管理员与教师和学生类的关系为多对多的关系。管理员可以管理食堂工作人员的系统登录ID及密码及登录权限限制，食堂有多名工作人员，管理员也不止一个，所以管理员与食堂工作人员的关系为多对多的关系。学生去食堂消费用餐，通过食堂工作人员输入消费金额或者现金消费来完成整个消费过程，食堂工作人员不止一个，所以学生与食堂工作人员为多对多的关系。教师去食堂消费用餐，通过食堂工作人员输入消费金额或者现金消费来完成整个消费过程，食堂工作人员不止一个，所以教师与食堂工作人员为多对多的关系。一个学生只有一可以使用的餐卡，所以学生与餐卡之间为一对多的关系。一个教师只有一可以使用的餐卡，所以教师与餐卡之间为一对多的关系。管理员可以为学生和教师办理餐卡充值、挂失、补发新卡、退卡的业务操作。一个管理员可以为多餐卡办理以上业务，办理此项业务的管理员不止一个，所以管理员与餐卡之间的关系为多对多的关系。4. 系统设计与对象动态交互模型在进展面向对象的系统分析与设计中，如何理解和掌握系统的全部控制流是最困难的事情，在UML中，利用顺序图可以有效的帮助人们观察和分析系统的交互行为。顺序图描述了系统的行为，并具体描述了为完成*种系统功能，系统中各对象间的交互与协作，有效的帮助人们理解系统的行为，在"食堂管理信息系统中有多种功能，其主要的几种顺序图如下所示。1食堂餐卡的充值过程是：用户要求管理员进展餐卡充值，在管理员登录充值系统成功后，用户将饭卡及充值金额交给管理员，管理员在操作界面进展充值操作，信息提交到数据库后，数据库保存相应信息，并将成功充值信息返回到主界面，呈献给管理员及用户。其顺序图如下列图所示：图7食堂餐卡充值顺序图（2） 食堂餐卡挂失的过程是：用户要求挂失餐卡，在操作员登录系统成功后，用户将挂失卡号告知管理员，管理员通过操作界面进展挂失操作，挂失信息提交数据库并返挂失成功信息到操作界面，呈献给操作员及用户。其顺序图如下列图所示：图8食堂餐卡挂失顺序图3食堂餐卡补发新卡的过程是：用户要求补发新卡，在操作员登录系统成功后，用户将用户信息告知管理员，管理员通过操作界面进展补发新卡操作，新卡信息提交数据库并返成功保存新卡信息到操作界面，呈献给操作员及用户。其顺序图如下列图所示：图9食堂餐卡补发新卡顺序图4食堂餐卡退卡的过程是：用户要求退卡，在操作员登录系统成功后，用户将餐卡交给管理员，管理员通过操作界面进展退卡操作，退卡信息提交数据库并返成功删除餐卡信息到操作界面，呈献给操作员及用户。其顺序图如下列图所示：图10食堂餐卡退卡顺序图（5） 个人消费明细查询的过程是：用户通过自己的用户名和密码登录系统，待验证正确进入系统主界面，点击个人消费明细查询项，输入卡号和将信息提交数据库，数据库验证后返回所需要的信息。其顺序图如下列图所示：图11个人消费明细查询顺序图（6） 个人存款明细查询，日统计查询，挂失人员查询，退卡人员查询等顺序图与个人消费明细查询根本一样，此处不再画出其顺序图。（7） 用户刷卡消费的过程是：用户要求刷卡消费，食堂工作人员根据用户消费情况键入消费金额，刷卡机进展数据处理，假设餐卡无效，即为挂失卡或者餐卡消磁不能使用，刷卡机返回初始状态，并返回消费不成功的消息给食堂工作人员和用户。假设餐卡有效，当餐卡剩余金额小于此次消费金额时，刷卡机发出嘟嘟响声，提示金额缺乏，返回刷卡消费失败的消息；当餐卡剩余金额大于等于此次消费金额时，刷卡机正常工作，返回刷卡消费成功的消息给食堂工作人员和用户。其顺序图如下列图所示：图12用户刷卡消费顺序图5. 数据库设计5.1设计ER图根据上面的设计规划出的实体有：卡信息实体、学生信息实体、教师信息实体、消费者实体、消费情况实体、管理员信息实体。各个实体具体的描述E-R图及其之间的关系描述如下。5.1.1分E-R图图12 卡信息实体E-R图图13 学生信息实体E-R图图14 教师信息实体E-R图图15 消费情况实体E-R图图16 管理员信息实体E-R图图17 管理员信息实体、消费情况实体、消费者实体关系E-R图图18 卡信息实体、学生信息实体、消费者实体关系E-R图图19 卡信息实体、教师信息实体、消费者实体关系E-R图3.2.1.2整体E-R图由上面的分E-R图可以得到整体E-R图，如下列图所示图20 为整体ER图在上面的实体以及实体之间关系的根底上，形成数据库中的表格以及各个表格之间的关系。食堂管理系统数据库中各个表格的设计结果如下面的几个表格所示。每个表格表示在数据库中的一个表。5.2数据库表创立用户表Users表1 用户表Users列名数据类型可否为空声明UserIDchar(10)NOT NULL主键UserNamechar(10)NOT NULLPassWordchar(10)NOT NULLGroupIDchar(10)NOT NULL创立学生信息表Student表2 学生信息表Student列名数据类型可否为空声明*char(20)NOT NULL主键char(10)NOT NULL性别char(2)NOT NULL班级char(20)NULL系别char(20)NULL宿舍char(20)NULL 备注char(100)NULL联系方式char(15)NULL创立教师信息表Teacher表3 教师信息表Teacher列名数据类型可否为空声明教师编号char(20)NOT NULL主键char(10)NOT NULL性别char(2)NULL工资char(20)NULL家庭住址char(20)NULL备注char100NULL联系方式char(15)NULL创立卡信息表card表4 卡信息表card列名数据类型可否为空声明卡号char(20)NOT NULL主键剩余金额intNOT NULL办卡日期datetimeNOT NULLchar(10)NOT NULLL性别char(2)NOT NULL创立挂失表表5 挂失表列名数据类型可否为空声明卡号char(20)NOT NULL挂失日期datetimeNOT NULL创立退卡表表6 退卡表列名数据类型可否为空声明卡号char(20)NOT NULL退卡日期datetimeNOT NULL创立充值表表7 充值表列名数据类型可否为空声明卡号char(20)NOT NULL金额char(20)NOT NULL日期datetimeNOT NULL创立消费情况表表8 消费情况表列名数据类型可否为空声明日期char(20)NOT NULL一天消费总额intNOT NULL一楼窗口char(10)NOT NULL二楼窗口char(10)NOT NULL卡号char(20)NOT NULL创立现金消费表表9 现金消费表列名数据类型可否为空声明日期char(10)NOT NULL金额intNOT NULL创立日消费统计表表10 为消费统计表列名数据类型可否为空日期char(20)NOT NULL日金额intNULL6. 总结这一次的课程设计主要是面向对象分析与设计中的有关食堂管理信息系统中各种图的分析设计，如用例图，类图，顺序图等。食堂用餐，每天都在接触，而且看起来又是如此简单，饭卡在刷卡机轻轻一放，交易就完成了。大大节省了时间，方便了生活。然而事实往往不是想象的则简单，这小小食堂管理系统确实让我花费了不少脑筋。这次实习仍然根据自己上学期的课程设计，也就是食堂管理信息系统分析与设计，根据上次的分析结果及具体实施出来的系统，自己画出上述各类图。由于这些图在平时的课上以及课下的练习中都接触过，所以开场并没有则着急，以为自己已经设计的挺周密，挺详细的了，可是通过这次实习，我发现，这其中存在着不少小的细节方面的问题，比方用例图中有的用例并没有充分表达在用例图中，类图中有的设计不合理，还有就是数据库表构造的设计，当时并没有太多考虑周全，这次实际画类图发现有的与数据库中的表构造不能做到相符。两周的课程设计很快就要过去了，但是在短短的两周里我都收获了很多，我不仅把本学期学习的面向对象分析与设计的理论知识温习了一遍，而且做到了与实践有效的结合起来，充分展示了知识的活力，与此同时，我积极调查思索实际情况，有取舍的借鉴相关系统的成功实例，从中得到珍贵了经历。利用计算机的功能，我的食堂管理系统实现了电子化，逐步摆脱了繁杂的手工记录等，使得食堂管理工作变得轻松。同时也提高了食堂经济效益，提高了食堂效劳质量、建立了良好形象，完善了食堂部管理机制，使工作人员的工作效率得到了大大的提高。这一次的课程设计，我谨记上次课程设计时出现的失误，不骄不躁，认真仔细的去思考，去探索。在今后工作中我会继续保持这种态度，通过多稳固已学知识，接触些新的技术和实践的操作，不断完善自己。最后要感学校和教师给自己这么一次锻炼的时机，让自己在磨练中体验成长，使自己更加有信心面向未来。
