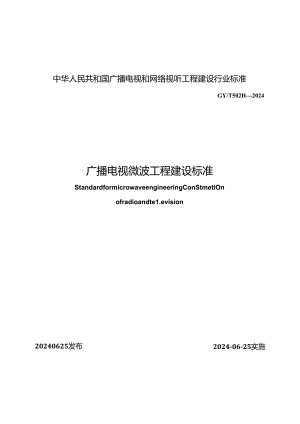

中华人民共和国广播电视和网络视听工程建设行业标准GY/T502H2024广播电视微波工程建设标准StandardformicrowaveengineeringConStmetiOnofradioandte1.evision2024-06-25实施20240625发布国家广播电视总局发布前言根据原国家广播电视总局(司局)文件(财建字201376号)的要求，标准编制组经广泛调查研究,认真总结实践经验,并在广泛征求意见的基础匕修订本标准。本建设标准的主要技术内容是：】总则：2建设规模及项目构成：3选址布局和建筑标准：4主要技术设族设备：5配套设施：附录等.本建设标准修订的主要技术内容是：删除了有关模拟微波的内容，增加了数字微波、网管与监控系统、应急通信系统的内容，并IH据最新的有关标准对防雷接地、微波站建筑面枳等方面做1.修改补充。经授权负贡本标准具体解择的单位：国家广播电视总局建设标准定额管理中心。本标准在执行过程中如发现淅要修改或补充之处，请将意见和有关资料寄回国家广播电视总同建设标准定额管理中心。地址：北京市西城区南礼士路13号瞄编：100OI5电话:(010)86094414传真：(O1.O)860944Mtt>:bz主单位：辽宁省广播电视技术保障中心位：四川省广播电视发射传输中心吴俊胡海李良李明吴海龙吴鸿邵锐主要审人，郭炎生陈德泽程瑞庭高志堂龚发兰管蜂韩益贺娘蜂李丹江李坤星马家骏滞西昕4鸿阁杨志刚周保和第一¢:总则1第二章建设规模及项目构成I第三章选址布局和建筑标准2第一节选址布局2第二节建筑标准2第四章主要技术设魄设备3第一节传播系统3第二节网管与监控系统3第三节天线与馈统系统3第四节信号源处理系统4第冗节仪器仪表4第五章配套设施4第一节供配电4第二节照明4第三节暖通与空调4第四节给水与排水5第五节道路与困地5第六节防雨与接地5第七节安防与消防5附录一微波站房屋建筑面积表7附录二主要仪器仪表配比表8附录三名词解锋9本建设标准用词用语说明IO引用标准名录I1.条文说明12第三章选址布局和建筑标准，一节选址布局Ir十三条微波战路建设应充分利用己有的广指电觇发射台（站）的铁塔、机房、道路、供电系统等设施,应符合本地区广播电视事业的发展规划和当地城M建设现划的要求.第十四条微波站站址的选择应符合f广播电视SD1.1.数字微波线路勘察设计视富GY/T5092的相关规定,应选择近处无大面积、长即禹水域、地质条件较好,地势较高的稳囚地形：站址的设巴以及分布形成的空中路由应避开与军事通信、气象需达、飞机航线和卫星通信等系统的相互干扰,满足传输质量标准并方便信号上下架。第十五条微波站的站即应根据所经地区的地形、气候条件.天线高度、所用设备的技术参数等因索确定，避免超长站距.路径的传指余隙在不同Ktft时均应满足设计要求.第十六条微波站不应设在易枳水、有腐蚀、辎射及其他污染的环境区域内。第十七条微波站站址的电碣环境和空中通道应符合E数字微波接力站电感环境保护要求3GBa13616的烷定，并向当地无线电管理部门申领无线电颇率使用许可证和无线电台执照.第十八条新建、改建微波纹路的传切路由应向微波站所在地及传怆路由途经城市的城市规划管理部门备案，确保微波传输通道的空间路由受到保护.第十九条微波机房应林近微波天线，以缩短馈战的长度.第二十条微波站的发电机房和发电机储油室应分别独立设置第二十T*微波站新电池室应常近微波机房.第二节就标准第二十二条循波站房屋建筑合理使用年限不应低尸50年，其抗震设防标准应符合£建筑工程抗您设防分类标准GB50223和W广播电影电视建筑工程抗慰谀防分类标准GY5O6O的相关规定.第二十三条微波机房的净空高度不应低于3.2米.微波机房应根据电磁环境采取相应的屏蔽措施.，二十四条发电机房的净空高度不应低于3.5米.发电机房应采取降噪、减霰措施.第二十五条微波站房屋建筑应按照4公共建筑节能设计标准3GB50189进行建设。第二十六条微波站房屋建筑面枳应符合冏录一的规定。第二十七条值班宿舍按单人居室考虑，人均建筑面积25M,居室内应配置独立洗漱间。，二十八条无人微波站的房屋建筑应由技术用房组成,包括：微波机房（含动力室）、益电池室、发电机室、储油室、器材室等.第二十九条微波站场地占地面积应包括建筑用地面积、天线塔区用地面枳、车辆人员进出用地面枳、设备设施喊运用地面积，适度的人员活动场地和绿化场地等用地面枳.第四节他号源科系缜第四十六条上节H的微波站应具名每套节目接入不少于两路不同路由信号源的能力，第四十七条微波站信号的输入或输出应按1+1得份方式配置信号分配、切换、编解码、笈用及适配等设备，并配置应急人工另彼端口。第五节仪仪寂sra+k微波站应配备必要的日常运行维护所用仪器、仪表，具体配置参见附录二。第五章配套设施第一节供配电第四十九条微波站供电电建设应按现行的国家相关规定和£广播电视微波站（台）工程设计规范。GY/T5031等行业相关规定执行.第五十条干级微波线路的首站应接入两路不同路由的外电。干线微波站宜接入两路不同路由的外电,干筏微波站应配置具有自动启动、自动保护功能的交流发电机组，旦应保证所有技术和生活用电。第五十一条无人微波站交流发电机组应具有自动启动、自动保护、自动切换的功能.第五十二条干线微波纹路应配置应急抢脩车和移动式发电HHk第五十三条微波站出流电源设答应设置冗余,蓄电池组后备时间应湎足设计负荷工作8小时以上；交流供电播出负荷应采用不间断电液（UPS）供电，其电池组后备时间应满足设计货荷工作30分钟以上。第二节照明第五十四条微波站照明应符合国家相关规定和M广播电视微波站（台）工程设计规范3GY5031的相关规定。第五十五条发电机室、储油室、蓄电池室照明立采用防爆安全灯、防爆开关，室内不应使用放电性或电磁启动式光源、电器开关、插座、熔丝等，第三节徵与空调第五十六条微波站技术用房应按照空内温度和涉度的要求配建叫通、空调设备，主要技术用房室内温度、湿度要求应符合表1要求。我1主期术用热如度、那序V南同W称«室内发慢CC）杷"程度（"世波机房1S-2830752依拄价班专)8-2830-753蓄电海空10-3030-?54发电机房10-5030-85第四节水与排水第五十七条做波站给水与排水应符合国家相关规定和广播电视微波站（分）工程设计现范GYa5O31的相关规定.第五十八条若微波站远离市政供水管网，则应在站内设四引水系统或自备水源，井装停水处理设施，使水而指标符合生活饮用水卫生标准GB57J9中规定的小型集中式供水系统的相关要求，自侪水源的水崎、水压不满足微波咕工艺、生活和消防等用水要求时，应设E水、供水设施，第五节道第与第五十九条微波站应有连接地方公路的自建公路.自建公路应满足使用要求.并符合国家相关标准，微波站内各个区域间的道路应为混凝土或沥青路面。第六十条微波站场地周If1.应设置tH墙，其顶部距场地外IW地面不宜低2.2米。阳墙上宜设词安防设施.第六节防与接纳第六十一条微波站的防雷与接地系统应符合广播电视工程工艺接施技术规范？GYT5O8k4建筑物防雷设计规范GB50057、g建筑物电子信息系统防雷技术规范GB5O343和灯'播电视微波站（台）工程设计规范3GY/T5O31的有关规定.段波站建筑防甯应果用避雷针、避雷网、避雷带或由其相互组合的防雨措施。微波站设备应采用高侦接地.第七节安1»与消防第六十二条微波站的安全防范指6直应符合传媒设施反恐怖防范要求第2部分：广播电视传输激康网设施SGAI811.2等国家相关规定.第六十三条微波站宜在微波站大门口、技术用房、铁塔'天线场地等重要部位设置布捽点,宜采用视痂安防监控系统和红外线报警系统进行实时监控.第六十四条微波站的防火标准应符合建筑设计防火规范GgOeH6和工广播电影电视建筑设计防火标准3GY5O67等国家、行业相关规定.“上4五条微波站监控值班室的内部装饰应符合现行国家标准E建筑内部装饰设计防火规范3GB5O222的相关规定，第六十六条微波站技术用房根据建筑防火通用规范GB55O37等国家消防相关规定应设有消防通道和安全门.第什匕条微波站技术用房应安装消防自动报警和显示系统，并按规定配设灭火设施及器材，第六力I条无人微波站应设区防火防盗系统和远程安防监控系统,无人微波站应为全封闭式空间结构.附录一微波站房蜃建筑面积表型号用何英别留朋事如站中嫌站育站程柒站有人站无人站I技术用粉535-S9B11X>-5TO600-IifiO538-57。2fi0-2!2用修用房940-970TarIw%IO-97O730-760ifHi5-15651265-13»IMO-1«01285-13302W-295附录二主要仪器仪表配表M«2±AHK*KS*序与仅我幺称不枪推护支M地站IettM中战拈首站饯站I籁谱分析仪I12像被功率计I11113技电电讯测成仪白11111ISnH分析仪白IiS天情线测试仪台6于拘式2U用i仪II*7光黑试仗&SnIH光源.允功率计）似11*.*8码K分析析含IP分析台1J9以入网测试仪台2注I：*技使用需靠配置.本建设标准用词用语说明对执行建设标准严格程度的用词，应采用卜列说法：-、表示很严格，非这样作不可的用词；正面词采用“必须”，反面词采Jf“严禁”.二、表示严格，在正常情况下均应这样做的：正面词采用“应”，反面词采用“不应”或“不得”.三、对表示允许稍仃选择，没有不适用的情况下首先选择这样做的用词;正面词采用“宜”，反面词采用“不宜”。表示有选择，在一般情况下可以这样做的，采“可”.1()中华人民共和国广播电视和网络视听工程建设行业标准广播电视微波工程建设标准GY/T5028-2024条文说明目录第一章总则14第二章建设规模及项目构成14第三章选址布局和建筑标准15第一节选址布局15第二节建筑标准15第四旅主要技术设施设备17第一节传输系统17第二节网管与监拄系统18第三节天线与馈线系统18第四节信号源处理系统18第五节仪器仪表19第五章配套设脩19第一节供用电19第二节照明19第三节限通与空调19第五节道路与围堵20笫六节防田与接地20第七节安防与消防!_20第一章总则第一条广播电视数字微波网是国家的重要基础设雁.是有效的传输手1%当今它与口星、光缆共同组成互补和互为得份的大容量、高速率的广播电视主干传输网络,在广播电视节目传输中占有更要的战略地位，在保障广播电视信号安全传输中具有不可替代的作用，修订本建设标准是为了规范广播电视数字微波网的建设，充分发挥投资效益，合理确定建设规模、项目构成、站址选择、房屋建筑'专业设备配置使循波工程建设有法可依、有章可循，二条新建微波工程和对于一些原有俄波线路的改建、扩建都应按照本标掂的相关条文执行0木标准不适用于MMDS微波、移动式微波等.第三条微波工程建设具有很强的专业性.住保证使用功能得以实现的前提下，合理控制建设规模和建设标准是非常必要的。因此，木建设标准在编制、评估、审核广播电视微波工程项目建议书、工程项目可行性研究报告和工程初步设计时可作为主要依掳,第五条广播电视微波工程建设涉及到的专业较多,如：城市规划、房屋建设、给水排水、供配电、抗震消防、来暧通风、环境保护、防石接地等技术，因此,除执行本标准外尚应符合国家和行业现行有关标准、规范,确保项目符合功能、质量、安全等方面的要求第二章建设规模及项目构成第六条广播电视微波线路由各个相互链接的微波站组成,即由首站、中继站、枢纽站和终端站组成微波线路.第七条微波线路的分类：跨省传输的国家干线或区域性的干线线路为省际干线，省内长途微波佐输我路为省内干混，省际干线和省内干线统称干线费波线路，市内广播电视台播出机房、费波首站、网络中心机房、地理站、发射台之间的短距离微波线路，以及弗到端（无中继）的微波线路称为支线微波线路。本标准主要是对干线微波戏路建设在配St上提出严格要求，如对干税微波线路应以N+1方式配置保护波道，对支线微波线路的保护方式可根据实际情况自行安排.第三章选址布局和建筑标准第一节选址布M第十三十七条激波站选址时应考虑数字微波接力站的电段环境干扰允许值、天戌前方净空区环t.第十八条将楼建在微波传情通道I对广播电视微波信号造成阻挡的事件屡屡发生，因此,新建微波戏路应向微波站所在地及传输路由途经城市的城市规划管理部门提出路由保护申请，禁止在微波传输通遒上建设超高的建筑物。第十九条微波机房应尽可能靠近微波天线塔.可缩短德波馈线的长僮,M少饿线的传输损耗.第二十条从安全的角度考虑，微波站的发电机房和发电机储油室应分别独立设置,储油室的储油M:.应根据当地供电情况，满足微波机房用电的需求。储油室的设计应满足消防安全规范，第二节就桁准第二十三二十八条激波站技术用房的净空高度应按机柜而废、践槽走畿形式、通风要求确定，应为3.2米以上。发电机房的净商和发电机的容出有关，为保证通风和川烟，15Okw以下冲高不应低于3.5米.微波站的技术用房可螫照表1配置.房间范用和面积可在总指标范围内作适当调整。首站大多设在市内，目均能保证西路独立的外电，因此可不设发电机室和储油室.爱1技术用制改序号岗伸幺林猊筑:面程(/)靖咕相拙站中康站西拈然修站有AM无人站I皴波机房100-16065-100100-16065-100«5-1002的桧侦班室655065503动力班5050snno504蓄电池空505050505发电机做_451545IS6储渊35202020?303030308仪器空303030309器件室30303030IO技术筠科*50505050I1.技术培训空8065«06512技术办公宗50505050小计S3S5535-5708(弗O535-570M颂微波站的网附用房可参照表2配置,房间数量和面积指标可在总而积指标他用内作适当圜整.«2用用朗丽标分E»序号房同名你建筑面租(92)端站根*IM中弊站ftU眸逑砧有人站J行政办公川房的5565552党建活动室10050ICO502会设室10050100SO3位班由依1003C01003004沟防控制室当当2525I豚孱303030305门卫空302020206水泵房203020207钢炉灯30M3030*期工«宏6060加609浴室20202020IO阍所30302020H件50-8050-8050-8050-和小讳910-970730-760Ng97。730-760值班宿舍总面枳计。的说明：人均建筑面枳25m”台站编制人数得到具体修期宿舍面枳.技术用房、用圈用房建筑面枳标准依据广播电视微波站（台）工程设计规范GY/T5031和台站实际应用结合制定.第二十九条一'建筑总面积与建筑用地面积的比按0.3计算，详见表3：表3微波站建筑用地面积表台（站）类别终端站枢姐站中维站Cft人）建城用地面积小）1200-445100-51004200-140()二、天线塔区的用地面积：以天线塔的中心为留心,以塔高的015倍为半径眼的面积：当微波天线塔建花建筑物或构筑物上时，不计入用地面枳.这里的场区占地面积只适用于独立建设的微波站,与其他台合建只考虑微波天线塔的占地面枳。第四章主要技术设施设备笫一节传揄系统第三十三十一条根据煤国家广电总局20031060号广播电觇模拟微波数字化改造指导意见,工作猱率优先选用8GHz（7725MHz8275MHZ）,限用6GHz、7（；HZ频段的可继续使用.对于新建微波路的波道设冏应按照信息产业部关于调整1.30GHz数字微波接力通信系统容M系列及射频波道配置的通知制定。所选领率应由当地无线电管理委员会批准，由于微波线路一般射切都选用隔婉传怆.两个频率间隔为60MHZ,版率之间的相关性不大，采用N+1的备份方式,不但能对出故障的波道保护,还能起到频率分集的作用，第三十二条激波线路的可用度指标和差错性能两项指标是微波传输的E要指标，战略规划设计时，应满足线路的这两Iii指标要求.微波戏路年度Ur用度是按照在2750Okm假设参考通道和连接中使用的实际数字固定无线链路的可用性指标与ITURF.1703建议书中长途指标进行计鸵的，在2750Okm假设参考通道和连接中使用的实际数字固定无线集路的可用性指标#ITU-RF.I7O3建议书中建议：iSfiW2501.<2500Ht,年血用，尸，2xx通道长度1.（km1.1.<25O时,年货可用性一_|力oIxIO"*|2500实际线路昨度可用性指标应按实际线路长度作线件分配.差错性能指标应按照在2750Okm假设参考通道和连接中使用的实际数字固定无线徒路的差错性能指标3HT-KF.166«建议书制定，微波线路全程端到端2750Okm假设参考通道的差错性能指标应符合表4的要求：s通道速率xSbits)性能IfitK、1.5-55-1515-5555-160ESRO.(M0.050.0750.16SESR0.0020.0020.0020.002B8ER2X10-2X102X10-2X1Q-第三十四条干畿微波能路要求具有较高的可靠性，立建成环状网，实现自愈环保护的功能.第三十五条合理利用光缆、微波资海，做到两种技术手段的优势互补、互相补充、互为延伸、互为得份才能成为有线无纹相结合才能建立完整的广播电视安全播出保障体系。因此.要求干线微波戏路的传输设备应具有与广播电视光缆网相连通的接口，干践微波设路应具有与广播电视光缆网相连的节点，第三十六条对于费波线珞的非环网，如果传输链路上某一点发生故障，就会使故障发生站往后的各站信号中新，公务联络系统也会同时中断,应急指挥和维护支持无法了解断点后的情况，无法指挥排除故障，因此，要求使用公用通信网来建立对微波线路各台站的应急指挥系统，确保发生故埠时的联络和指挥.第二节网与Itt控系统第三十七三十八条网络管理系统是传输系统的重要组成部分，时保障微波线路的安全播出起着更要作用，通过网络管理系统可以及肘了解到信号传输情况，了解各站的设备运行情况，可以准确地调度分配应用传输线路.Wi1.t.应在干线的首站设置.网络管理系统，为了防止网管中心出现故障时造成全亮波线路的摊俟，应在适当的站点设置备份网管系统，井H不论主用网络管理系统还是备份网络管理系统，网络管理系统的主要设备都应有备份.在微波线路中，大多数网络管理系统只能对微波传输设答进行监控，而微波站上的其他设备都不在网络管理系统的管理之中，如信号源的蜕量监视系统、电源系统、天馈线系统、站内环境监视系统，所以，各台站应设置本地监控系统。第三节天线与WftM统第四十四条利用原不j的广播电视舞合塔安装微波天线，当确定微波天线可能安装的高度和位置后，须经该塔原设计单位或由相关资质的设计单位进行受力核算，获得设计单f1.对加装微波天线的认可，物证在设计风压作用下塔体在天线挂高处的位移，应满足微波天线的工作条件。第四节值号源处理系烧第四十六条为保证节目源的不中断传输，应有光缆传输、微波传输两种传输方式同时传送书11源信号.互为备份.在不具备两种传怆方式时，每套节目也应保证两个不同路由的信号源,使其互为备份,当其中i路由于某种原因中断时,另一路应能保证正常传送.第四十七条由于对广播电视节目传输要求的实时性及可靠性，节目源的主、需用传输系统均为热备份方式，因此，需要配置切换设备,平时用主路信号整节目源,故障时具有自动/手动功能，应配置应急人工跳线端1.1.本条阐述的故障是指技术设备方面的,而不是节目内容的异常.第五节仪仪泉第四十八条本条阐明在对数字微波传输设备的正行维护与测试过程中，需要的维护仪器及依修工具.版谱分析仪：测址微波收发信机的中频、高频频谱.微波功率计：用于微波发信功率的测试.接地电阻测试仪：对设符的各种接地电阻进行测量.玛流分析仪(含IP分析)：含有IP通道分析，IP现播码流分析功能。以太网祗试仪：用于以太网通道的测试,第五章配套设施第一节供配电第五十条干戌激波践路的首站应有两路独立的电源。第五十二条十f微波技术管理部门应配汽应急抢修车和移动式发电机组，为全战路或路段各站应:&备用.第五十三条微波传总设备一般使用电流供电,出流电源设备按Ir热备份或冗余配置直流电源模块。蓄电池组平时为浮充状态,可以有效泄除交流杂波,市电中断时蓄电池组稳定供电时间应在8小时以上：采用交流供电的播出设备应汉就不间断电源(UPS)1UPS电池组后备时间应大于30分钟.第二节麻明第五十五条为了安全生产，发电机房内不得使用一般荧光灯；为谓免因蓄电池损坏造成而电池空含有双气和其他腐蚀气体，不应在蓄电池室安装电器开关、插座和熔丝等易产生火花的设任，第三节通与空，第五十六条由r数字设i时运行环境温度有所要求，同时房间内伯班人员工作时间长，为保证设备的正常运行和保证操作人防所需的工作环境，应设暇通、空调设备,主要技术房间的室内多数，星满足H希微波传输设备对环境参数的要求、人员所处的位置、以及_1.作的时间，并时不同地区做了大房词斫的前提下,为确保数字微波传输系统稔定运行而确定的.第五节道路与墙第五十九条微波站与地方公跖之间没有道路连接时，应建设可供微波站正常通行的遒Wh微波站内各个区间应设不同的连接道路.第六节防与接纳第六十条微波站的所有建筑物、佝筑物都应按照国家规冠设置防雷与接地系统，除此之外，微波传输设备应设置离频接地、天线塔工艺应设徨防雷接地。第七节安防与消防第六十三条微波站可根据实际情况配置安防监控系统和根瞥系统“安防飞控系统应对微波站的重要部位进行监控.具体的布控点数应考虑姮波站的地理位置、设备功能、安全要求等因素.第六十八条无人微波站应采用全封闭式空间结构，应具备机房保疆、保湿、防水、防火、防尘、防虫（剂）和防盗的基本条件.
