JJF 2131-2024 光频域反射计校准规范.docx

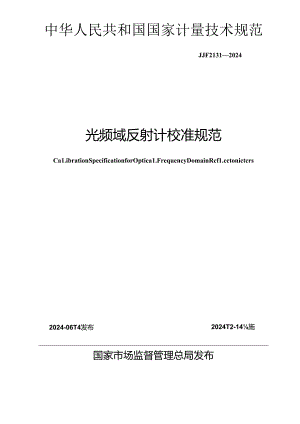

中华人民共和国国家计量技术规范JJF21312024光频域反射计校准规范Ca1.ibrationSpecificationforOptica1.FrequencyDomainRcf1.cctonictcrs2024-06T4发布2024T2-14施国家市场监督管理总局发布JJE21312024光频域反射计校准规范Ca1.ibrationSpecificationforOptica1.FrequencyDomainRef1.ectometers归口单位I全国光学计量技术委员会主要起草单位：中国电子科技集团公司第四I一研究所中电科仪器仪表有限公司中国计量科学研究院参加起草单位：电子科技大学南京航空航天大学本规范委托全国光学计量技术委员会负责解驿本规范主要M章人：郑祥亮（中国电子科技集团公司笫四十一研究所）孙权社（中电科仪器仪表有限公司）徐楠（中国计量科学研究院）参加起草人：饶云江（电子科技大学）龚元（电子科技大学）潘时龙（南京航空航天大学）目录引言(I)I范圉(1)2引用文件(I)3术语和定义(1)4概述(1)5计量特性(2)5.1 最大测量长度(2)5.2 长度示值(2)5.3 光插入损耗示值(2)5.4 光回波损耗示值(2)5.5 输出起始和终止波长(2)6校准条件(2)6.1 环境条件(2)6.2 测量标准及其他设备(2)7校准项目和校准方法(3)7.1 校准项目(3)7.2 校准方法(3)8校准结果表达(6)9第校时间间隔(7)附录A校准原始记录推荐格式(8)附录B校准证书内页推荐格式(10)附录C校准不确定度评定示例(12)引言JJF107120IOd国家计量校准规范编写规则3、JJF1.1.-2011E通用计量术语及定义、JJF1059.12012£测成不确定度评定与表示共同构成支撑本规范制定工作的基础性系列规范。本规范参考IEC60793-1-22E光纤第I-22部分：测量方法和试验规程长度测量(Optica1.fibresPartI-22:MeasurementmethodsandtestPnKCXIUreS1.engthmeasurement)编制“本规范为首次发布，胸蜗出雌规范1范BI本规范适用于30m和70m量程的光频域反射计的长度、光插入损耗、光回波损耗、输出中心波长等参数的校准，其他量程的光频域反射计参照执行。2引用文件本规范引用了下列文件：JJF11982008通信用可调谐激光源校准规范凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用了本规范.3术语和定义卜列术语和定义适用于本规范。3.1积分长度iniegraiion1.ength光频域反射计计道损耗位置点损耗值的采样区间长度,单位为明积分长度是用来计算得到光插入损耗值的关键参数。4雌光频域反射计是种利用光源的相干性精密测量光学组件之间距离等参数的测盘仪器.它包括一个扫频光源和一个光纤迈克尔逊干涉仪，干涉仪的一根光纤的尾端连接反射镜组成参考群，另一根光纤的尾端为测试端口，连接被测器件组成测量普。扫频光源发出的光经过耦合器分光后进入干涉仪的两臂，分别被反射镜和被测落件反射，两个反射光在耦合器的另个输入端输出到探测器进行检测，参考喈的本报光信号和测量将的回波光信号通过耦合器在光电检测器中完成相干混频.由丁激光器以一定速率扫频，两个信号之间的光程差就会产生拍频，通过对拍频信号的检测可以获得光纤链路沿线的物理信息。其工作原理图如图1所示。JjF21312035 ifeWtt5.1 最大测量长度最大测量长度：30m.7()m(不同呈程)。5.2 长度示值最大允许误差：±(20UnrO.(XM%×1.).5.3 光插入损耗示值最大允许误差：±0.10dB=5.4 光回波损耗示值最大允许误差：±0.50dB,5.5 输出起始和终止波长输出波长波国:(12651335)nm或(15251610)nm。注：川二指标不适用于合格判定，仅供参考.66.1 环境条件6.1.1环境湿度：(23±5)C,校准期间温度变化不超过±2C.6.1.2相对湿度：80%.6.1.3 供电电压：(220+1.1.)V,频率：(50±1.)Hz.6.1.4 周围无影响校准结果的振动和强磁场,6.2测量标准及其他设备6.2.1 光纤长度传递标准6.2.1.1 光纤类型：G.652单模光纤。6.2.1.2 长度值：选取长度1m,IOm.30m、70m左右。6.2.1.3 温度与溯源时一致且温度变化量：不超过O.1C。6.2.1.4 测量不确定度：Im:Urd=O.002%(k=2);IOm:UreI=().002%(k=2);3011:Ure=O.003%(k=2);70m:Ure1.=O.003%(k=2)6.2.2 光插入损耗传递标准62.2.1接头类型：FCo6.2.2.2工作波长：(12651335)nm或(15251610)n11u1.1.1.3 光插入损耗值：选取3dB、5dB、10dB左右。1.1.1.4 测量不确定度：优于0.06dB(k=2).6.2.3 光回波损耗传递标准6.2.3.1 接头类型：FCo6.2.3.2 工作波长：1310nm或1550nnu6.2.3.3 光回波损耗值：选取14.8dB、30dB,50dB左右。6.2.3.4 测显不确定度：优于0.5dB（k=2）6.2.4 单模光纤6.2.4.1 光纤类型：G.652单模光纤。6.2.4.2 光纤接头类型：FC/APC.6.2.4.3 长度范围：光纤1:建议选择31m左右，光纤2:建议选择71m左右。6.2.5 光谱分析仪6.2.5.1 波长范围：（6001700）nm06.2.5.2 波长最大允许误差：优于±0.1nmtt6.2.53 最大允许输入功率：20dBm。6.2.54 FCAPC单模光纤跳线若干6.2.54.1 长度：1m.6.2.54.2 偏振依赖损耗：0.02dB,6.2.63插入损耗：0.IdBo7校准项目和核准方法7.1 校准项目校准项目见表1。«1枚炯（目表序号校准项目I以大测St长度2长度示值3光插入物耗示值4光回波损耗示值5输出起始和终止波长7.2 校准方法7.3 2.1校准前的检查7.2.1.1日视检查部件安装是否牢固，表面有无影响计量性能的硬伤、划痕及影响校准结果的其他缺陷。7.2.1.2按被校光频域反射计说明书要求的电压加电，观察自检是否通过，显示是否正常，有无异味等异常现象.，7.2.1 .3按被校光频域反射计要求进行光路的准直和自校准。将检杳结果记入附录A,7.2.2 最大测量长度的校准a）仪器连接示意图如图2所示，按图2所示连接好设备，依据说明书规定通电预执.b）光频域反射计的输出端分别接入单模光纤1和单模光纤2,打开光频域反射计测试软件，设置法程等参数，然后进行扫描测试：C）在测量地程1进行n（ne3）次测埴，得到光领域反射计能够测量的城大光纤长度值1.i.最后利用公式（1）取其算术平均值来得到该测量量程下的最大测量长度1.:1.-1.d）在测口扇程2进行n（nN3）次测京御到光领域反射计能够测口的最大光纤长度值1.',最后利用公式（2）取其算术平均值来得到该测Stfit程下的最大测盘长度C:1.,-1.：nHIC光纤I光箱域反射计Q1 炳I（Q光纤2箍而图2蚣大溯后长度校准连接示意图7.2.3长度示值校准a）仪岩连接示意图如图3所示。将光领域反射计的输出口接入光纤长度传递标准的1端11（i=1.;1.端11对应长度1的光纤，2端口对应长度2的光纤，3端口对应长比3的光纤.4端口对应长度4的光纤）,打开光领域反射计测试软件,然后进行扫描测试，读取光纤长度佐递标准1端口的值。b）将以上步骤分别进行n（n3）次测量,由光频城反射计测得光纤长度值1.i.（i-1.）,利用公式（3）取其比术平均值来得到短个端口光纤的长度测得值1.;:接端口1的光纤长度传递标准的标准长度值为Is<4个端口连接的光纤长度传递标准的标准长度值分别为1.s,i取I、2,3、4）,利用公式（4）可以得到光领域反射计在不同测破区间内的测R示值误差1.:1.=1.;1.s;<4）将光领域反射计在该测量区间内的测量示值误差记入附录.G光领域反射计的输出端接入传递标准2端口令i=2,®tta）和b）的过程d）光领域反射计的输出端接入传递标准3端口，令i=3,Ifi更II）和b）的过程.e）光领域反射计的输出端接入传递标准4端口,令i=4,Hi复a）和b）的过程.做城反财计Wir=I根跳战涉W乎匚七端I匚尤纤氏度传动标准氏度东俗校准连接示意图图37.2.4光插入损耗示值校准H）仪连接如图4所示.将光频域反射计的输出口接入光插入损耗传递标准Ki=IJ对应依伍3dB左右的光插入损杆传递标准，2对应Iit值为5dB左右的光捕入损耗传递标准，3对应后值为10（JB左右的光插入损耗传递标准），打开光领域反射计测试软件，设置某一积分K度，然后进行扫描冽试，读取被测光插入损耗传递标准1的值。b）将以上步骤分别进行n（n23）次测量,由光频域反射计测得光插入损耗值H,k（i=1.）,利用公式（5）取其驾术平均值来得到每个传递标准的光插入损耗测得值I：/.=-/.aM77,接光插入损耗传递标准1的标准插入损耗值为Isi（3个传递标准连接的光插入损耗传递标准的标准插入损耗值分别为IY取1、2、3）,利用公式（6）可以得到光翔域反射计在不同测量区间内的测量示值误差1：I=I；_Is；（6）将光频域反射计在该测盘区间内的测fit示值误差记入附录A,c）光领域反射计的输出端接入光插入损耗传递标准2,令i=2,重发a）和b）的过程.d）光领域反射计的输出端接入光插入损耗传递标准3,令i=3,1ftUa）和b）的过程。C光奸跳炫C光纤跳线光项域反射ik333Q光插入损耗传球标准光纤箱面图4光插入损耗示他校准连接示意图7.2.5光回波损耗示他校准a）仪连接如图5所示.将光领域反射计的输出口接入光回波损耗传递标准Ki-I=I对应量值为M8dB左右的光|可波损耗传递标准，2对应量值为30dB左右的光回波损耗传递标准，3对应砧值为50dB左右的光回波损耗传递标准），打开光顺域反射计测试软件,然后进行扫描测试,读取豉测光回波损耗传递标准1的值。b）将以上步骤分别进行n（n”）次测成，由光频域反射计测得的光回波损耗值Rj,a（i=1.）,利用公式（7）取其算术平均值来斛到每个传递标准的光回波损耗测得值R：R，先RJ«，I接光回波损耗传递标准】的标准回波损耗值为Rs1.,（3个传递标准连接的光回波损耗传递标准的标准回波损耗值分别为Rg.i取1、2、3）,利用公式（8）可以得到光领域反射计在不InJW1.fiVR间内的测域示值误差R:R=R!-R（8）将光频域反射计在该测证区间内的测质示值误差记入附录A,C）光频域反射计的输出端接入光回波损耗传递标准2,令i=2,®笈a）和b）的过程。d）光频域反射计的输出端接入光31波损耗传递标准3,令i=3,复H）和b）的过程。1光纤bwC口光Ii域反射计Z）5口光同波投郭传递标准TI-D图5光|“1波损耗市值校准连接示意图7. 2.6输出起始和终止波长校准输出起始和终止波长的校准通常选择扫频光源的整个扫频波段进行测地，测量方法按JJF11982008中的6.2.3执行.a）仪器连接示意图如图6所示.将光频域反射计的输出端接入光谱分析仪,打开光领域反射计进行测试，通过光谱分析仪得到扫频光源的起始波长和终止波长。b）更更上述操作记录n（n3）次得到的测歌结果，山光谱分析仪测得的起始波长示值。；以及终止波长示值1；,最后利用公式（9）和公式（10）来得到输出起始和终止波长：三-力A«®W一-iAuUO）将测得的起始波长和终止波长记入附录八。I彩TJ搬I粉飒卅C光酚折仪图6输出起始和终止波长校准连接示意图8校准结果表达校准结束后应出具校准证日.校准证书内页冬考格式见附录B.校准证行应准确、客观地报告校准结果，校准结果用校准数据的形式给出，并给出测M不确定评定，不确定度评定示例见附录c。校准证书至少包含以下信息：a）“校准证Ir标题：b）实验室名称和地址：O进行校准的地点：d）证书或报告的唯一性标识（如编号），每页及总页数的标识；e）送校单位的名称和地址；0被校对象的描述和明确标识；g）进行校准的日期，如果与校准结果的有效性和应用有关时，应说明被校对象的接收日期h）如果与校准结果的有效性或应用有关时，应对抽样程序进行说明；i）对校准所依据的技术规范的标识，包括名称及代号；j）本次校准所用测量标准的溯源性及有效性说明：k）校准环境的描述，如温度、湿度等；1）校准结果及其测St不确定度的说明：m）对校准规范的偏离的说明；n）校准证书或校准报告测试人、审核人和签发人的签名；O）校准结果仅对被校对象布效的声明：P）未经实3佥室书面批准，不得部分史制证H或报告的声明。9版枷炯间R1.且校时间间隔一般不超过1年。由于受校时间间隔的长短是由仪器的使用情况、使用者、仪器本身质属等诸因案所决定的，因此送校单位可根据实际使用情况自主决定复校时间间隔。更换重要部件、维修或时仪器性能有怀疑时，应及时校准。校准原始记录推茬格式原始i深编生懒斑御号：iiHWI校准员：核!颇：第页共页校准日期I湿度：工相对湿度：”被校仪器名称1型号：制造厂:编号:送校电位名称I校准前检查I依据的技术文件（代号、名称）：校准使用的计显（基）标准装置或主要标准器名称测量范阳不确定度/准确度证书Sfi号证书有效期至潮源机构1.最大测址长度示值测得值/m校准次数123456平均值测得值/m标准值/m示值误差/m犷展不确定度/m2.长度示值误差测得值/m校准次数123456平均值测得值/m标准值加示值误差/m扩展不确定度/m3 .光插入损耗示值误差（积分长度）测得值/曲校准次数123456平均值测得值dB标准值dB示值误差dB扩展不确定度JdB4 .光同波损耗示值误差测得值dB校准次数123456平均值测得值dB标准值dB示值误差dB扩展不确定度dB5 .输出起始和终止波长测得值nm校准次数123156平均值起始波长nm终止波长/run测后不确定度nm附量B校准证书内页推荐格式三三:"页第页仪器编号：1.最大测量长度示值序号标准值/m测得伯加示值误差/m12说明:示值误差=测量值标准值6 .长度示值误差序号标准值/m测得值7m示值误差/m123扩展不确定度（k=2）:7 .光插入损耗示值误差（积分长度）序号标准值AIB测得值dB示值误差A1.B123扩展不确定度（k=2）:8 .光PI波损耗示值误差序号标准值dB测得值/4B示伯误差dB123IO5.输出起始和终止波长波长起始波长终止波长扩展不酹定度（k=2）:温度：校准员：校准地点:相对湿度:核验员：校准日期:校准不确定度评定示例C.1长度示值校准的测址不确定度评定C.1.1测盘模型1.=1.u-1.(CD式中：1.一一被核光领域反射计长度示值误差：1.,被校光领域反射计测法长度传递标准的结果平均值：1.一一长度传递标准的标准值。由公式(C.1)可以看出，对被校光领域反射计长度示值误差不确定度影响量主要有长度传递标准的测做不确定度分后和被校光频域反射it的测法不确定度分1.这些不确定度分量互不相关,因此光领域反射计长度示值误差合成标准不确定度可表示为：-(1.)w(1.)-«(/.)31014*1式中：M(1.u)一被校光领域反射计测埴苴更性引入的标准不确定度：Uq1.S)-长度传递标准引入的标准不确定度.C.1.2不确定度来源：a)长度传递标准引入的标准不确定度分fitu，；b)被校光领域反射计测量重红性引入的标准不确定度分StU2.C.1.3计算各分量标准不确定度由于长度传递标准的长度分别为1m、K)m、30m、70m左右，而不同K度对应的光胸域反射计的测质不确定度以及K度传递标准的稳定性不同，因此针时长度不同的这4个传递标准分别进行标准不确定度的评定。C.I.3.I对用长度为1m左右的传递标准进行校准的校准结果的标准不确定度进行评定。C.1.3.1.1传递标准上破溯源引入的标准不确定度分量UI1.传递标准上数溯源引入的不确定度为0.002%,取k=2,由此引入的不确定度分地为：uI=O1(X)I%C.1.3.1.2海度不均匀引入的标准不确定度分Stu12由于温度会对光纤长度产生影咱，因此长度传递标准的温度均匀性会用起长度传递标准长度的变化,由于该传递标准的温度最大允许偏差为±005*C,通过查阅相关资料可知温质对光纤长度的影响系数为3X10-5,因此温度的不均5J性而引入的测疑误差为0.0003乐取均匀分布，取k-Y3,由此承入的标准不确定度分量为：C.1.3.1.3光纤应力不均匀引入的标准不确定度分成u1.3传递标准在制作过程中是将单模光纤绕制在特殊结构的基座上，尽管在光纤绕制过程中已势迸行了预应力的择放，但是还是会存在一定的受力不均匀，通过大后玄验可得到在传递标准制作过程中由于传递标准内部光纤放置的不均匀而引入的测量误差为0.0002%,符合均匀分布，取k=J3,由此引入的不确定度分量为：u13-0.0002%3=0.00012%由C.1.3.1.1C.1.3.1.3可得,合成标准不确定度为：1.I1=ui+u22+u23=().()01.%C.1.3.1.4被校光领域反射计测量重笈性引入的标准不确定度分城Uz被校光频域反射计重红性引入的标准不确定度分量用多次测量的实验标准差评定，针对长度为1m左右的传递标准进行重复性试验，试验数据见表C1.表C.1被校光频域反射计测量重复性试骏数据序号2345678910测得(ftm1.490321.490331.490311.490321.490331.490321.490331.490321.490311.49032试验标准差S=Q.0007%则标准不确定度分GU2为：u2=00007%用长度为Im左右的假递标准校准的测址结枭的标准不确定度为：u,=u2+u2=0.0012%C13.2时用长度为10m左右的传递标准进行校准的校准结果的标准不确定度进行评定.C1.3.2.1传递标准上级溯源引入的标准不确定度分量U1.1.传递标准上锁溯源引入的不确定度为0.002%,取k=2,由此引入的不确定度分散为：UI1.=O.001%C.1.3.2.2温度不均匀引入的标准不确定度分U12由于温度会对光纤长度产生膨响，因此长度传递标准的温度均匀性会引起长度传递标准长度的变化，由于该传递标准的温度坡大允许偏差为±0.05C,通过查阅相关资料可知温度对光纤长度的膨响系数为3X10因此温度的不均匀性而引入的测盘误差为0.0003%,取均匀分布,取k=3,由此引入的标准不确定度分量为：ui2=O.OOO3%3O.OOO17%C.1.3.2.3光纤应力不均匀引入的标准不确定度分u1.3传递标准在制作过程中是将单模光纤绕制在特殊结构的基座上，尽管在光纤烧制过程中已经进行了预应力的择放，但是还是会存在一定的受力不均匀，通过大垓实验可得到在佐通标准制作过程中由于传递标准内部光纤放置的不均匀而引入的测量误差为0.0002乐符合均匀分布，取k=3,由此引入的不确定度分成为：u13-0.0002%.''3=0.00012%由C.I.321-C1.3.2.3可得.合成标准不确定度为：Uj=Vui+u22+ui3=().(X)1.%C.1.3.2.4被校光领域反射计测量重更性引入的标准不确定度分Stuz被校光频域反射计测蜕垂笈性引入的标准不确定度分盘用多次测量的实验标准差评定，针对长度为10m左右的传通标准迸行卡发性试脸，试缝数据外表C.2。表C.2被校光领域反射计测量重复性试验数据序号2345678910测御(fi/m11.2302511.2302511.2302611.2302411.2302611,2302511.2302611.2302111.2302511.23021试验标准走s：0.0008%剜相对标准不确定度分量U2为：U2=0.0008%用长度为10m左右的传递标准校准的测量结果的标准不确定度为：u',=u2+u2=O,OOI3%C.1.3.3对用长度为30m左右的传递标准进行校准的校准结果的标准不确定度进行评定.C.1.3.3.1传递标准上级溯源引入的标准不确定度分设U1.1.传递标准上级溯源弓I入的不确定度为0.002%,取k=2,由此引入的不确定度分量为：U1=0.001%C.1.3.3.2温度不均匀引入的标准不确定度分量U12由于温度会对光纤长度产生影响,因此长度传递标准的温度均匀性会*起长度传递标准长度的变化，由于该侬通标准的温度以大允许偏差为±0.05'C,通过杳阅相关资料可知温度对光纤长度的影响系数为3X10-5,因此温衣的不均匀性而引入的测fit误差为0.0003%取均匀分布，¾k-3,由此出入的标准不确定度分地为：u12=O.OOO3%1.3O.OOO1.7%C.1.3.3.3光纤应力不均匀引入的标准不确定度分Stu1.3传递标准在制作过程中是将单模光纤绕制在特殊结构的基座上,尽管在光纤绕制过程中已经进行了预应力的释放，但是还是会存在一定的受力不均匀，通过大In实验可得到在传递标准制作过程中由于佐通标准内部光纤放置的不均匀而引入的测量误差为0.0002，符合均匀分布，取k=<3,由此引入的不确定度分量:为：111C.1.3.3.1-C.1.3.3.3可得.合成标准不确定度为：U1.=ui+u2z+ui3=0.0()1%C.1.3.3.4被校光频域反射计测域重发性引入的相对标准不确定度分地Ua被校光领域反射计测量由更性引入的标准不确定度分量用多次测批的实验标准差评定，针对长度为30m左右的传递标准进行重纪性试验，试验数据见表C.3。表C.3被校光领域反射计测量重复性试验数据序号2345678910测得ft11>32.1268532.1268332.1268132.1268(32.1268(32.1268532,1268332,1268532.1268132.12685试脸标准差S=O.0011%则相对标准不确定度分量Uz为：U2=0.0011%用长度为30m左右的传递标准校准的测St结果的标准不确定度为：u,=u2+u2=0.0015%C.1.3.1对用长度为70m左右的传递标准进行校准的校准结果的标准不确定度进行评定。C.1.3.4.1传递标准上级溯源引入的标准不确定度分量U1.1.传递标准上级溯源引入的不确定度为0.002%,取k=2,由此引入的不确定度分散为：u1i=0.001%C.1.3.4.2温度不均匀引入的标准不确定度分fftu12由于温度会对光纤长度产生影响，因此长度传递标准的温底均匀性会引起长度传递标准长度的变化.由于该传递标准的温度最大允许偏差为±0.05C,通过查面相关资料可知温度对光纤长度的影响系数为3X10-，因此温度的不均匀性而引入的测量误差为0.0003%,取均匀分布，取k=43,由此引入的标准不确定度分量为：u12=0.0(K>3%3=0.0001.7%C.1.3.1.3光纤应力不均匀引入的标准不确定度分量u1.3传递标准在制作过程中是将单模光纤绕制在特殊结构的基座上，尽管在光纤绕制过程中己经进行了预应力的择放，但是还是会存在一定的受力不均匀，通过大量实验可得到在传递标准制作过程中由于传递标准内部光纤放置的不均匀而引入的测量误差为0.0002%,符合均匀分布,取k-3,由此引入的不确定度分量为：U1.3=0.0002%30.00012%由C.1.3.4.1C.I.3.4.3可得，合成标准不确定度为：u1=u2i+u22+ui3=0.001%C.1.3.4.4被校光频域反射计测鼠重比性引入的相对标准不确定度分余W被校光领域反射计测量重发性引入的标准不确定度分量用多次测的实险标准差坪定，针对长度为70m左右的传递标准进行重发性试聆，试缝数据见表C4,表CT被校光频域反射计测量重复性试脍数据序号2345678910测得m70.1536270.1536570.1536470.1536370.1536570.1536470.1536370.1536570.1536470.15362试验标准是SO,0012%期相时标准不确定度分乘U2为：uz=O.I2%用长衣为70m左右的传递标准校准的测量结果的标准不瑜定度为：u"u2+u2=0.0016%C.1.4合成标准不确定度设各机对标准不确定度分St间互不相关，则用长度分别为1m,IOm、30m和70m的传递标准校准的测信结果对应的合成标准不确定度分别为：uc=O.OOI2%u"=0.0013%U-=O.0015%u=(>.(X)16%C.1.5扩展不确定度取包含因子k=2,用长度分别为1m,IOm,30m和7Om的传递标准校准的测量结果时应的扩展不确定度分别为：Ure=k×u.=2XUC=0.0024%,0.0026%,0.0030%0.0032%.C.2光插入损耗示值校准的测【及不确定度评定C.2.1测成模型I=1.u18(C.3)式中：I被校光领域反射计的光插入损耗示值误差；Iu一一被校光领域反射计测量光插入损耗传递标准的结果平均值：Is光插入损耗传递标准的标准值。由公式(C.3)可以看山，对被校光腕域反射计光插入损耗示值误差不确定度影响量主要有光插入损耗传递标准的测量不确定度分属和被校光扬域反射计的测量不确定度分试。这些不确定度分互不相关，因此光领域反射计光插入损耗示伯误速合成标准不确定度可表示为：M(M)二N(I)(/.)(C.4)，I,W式中:u；(IU)被校光领域反射计测fit重复性引入的标准不确定度：u;(Ig)插入损耗传递标准引入的标准不确定度.C.2.2不确定度来源a)插入损耗传递标准引入的标准不确定度分量U1.：b)被校光领域反射计测量重登性引入的标准不确定度分量U2。C.2.3计以各分量标准不确定度C.2.3.1插入损耗传递标准引入的标准不确定度分量U1.C.2.3.1.1由于光功率计引入的不确定度由于光插入损耗传递标准的插损值是通过光功率计进行精确定标的，而光功率计线性度引入的不确定度为004(1B.符合均匀分布，取k=43,由此引入的不确定度分量为:uIJ=0.04dB30.023dBC.2.3.I.2光源输入功率的稳定性引入的测量不确定度光源输出的功率稔定性-般优于±0.005dB(I5min),符合均匀分布，取k=73.由此引入的不确定度分量为：u1.2=0.005dB3O.OO3dBC.2.3.1.3光纤跳线引入的不确定度在使用光纤跳线连接过程中的自身重复性以及在连接处的插拔更受性不会超过0.01dB,符合均匀分布.JRk-3,则由此引入的不确定度分量为：u1.,3=0.0IdB,W旬006(IB由C23.I1C.23I.3可得，传递标准弓I入的测量不确定度分量为：u1=Vuia+ui,2+*3=OO24dBC.2.3.2被校光频域反射计测量重复性引入的标准不确定度分量UZ被校光频域反射计泅量重复性引入的标准不确定度分量用多次测域的实验标准差评定，针对传递标准进行重复性试验，试验数据见表C.5。表U梳校如K喊蝴光询捌皿性试Ia序号2345678910测得IfiZdB3.243.263.243.273.253.243.263.283.243.261.974.994.974.984.974.961.984.994.964.9810.8410.8610.8510.8610.8410.8510.8410.8310.8510.86试验标准是5=0.012则标准不确定度分量U2为:C.2.4合成标准不确定度设备标准不确定度分fit间互不相关，则用光插入损耗传递标准校准的测fit结果的合成标准不确定度分别为：uc=u2+u2=0.027dBC.2.5扩展不确定度取包含因子k=2,用光插入损耗传递标准校准的测后结果的犷展不确定度为：U=k×uc=2×c=O.O54dB,C.3光回波损耗示值校准的测量不确定度评定C.3.1测破模型AR=Rii-R“（C.5）式中：R一一被校光领域反射计的光回波损耗示值误差；Ru一一被校光领域反射计测量光回波损耗传递标准的结果平均值：R.一一光回波损耗传递标准的标准值。由公式（C5）可以看出，时被校光频域反射计光回波损耗示值误差不确定度影响量主要有光回波损耗传递标准的测量不确定度分量和被校光频域反射计的测量不确定度分依，这些不确定度分量:互不相关，因此光领域反射计光回波损耗示值误差合成标准不确定度可表示为：u.（R）Ytu（RJXm：（R.）（C.6）4,1B式中：i（R.）被校光领域反射计测成理宛性引入的标准不确定度：2（R»）一一光回波损耗传递标准引入的标准不确定度，C.3.2不确定度来源a）光回波损耗传递标准引入的标准不确定度分设u,;b）被校光领域反射计测后重史性引入的标准不确定度分成u2。C.3.3计算各分量标准不确定度C.3.3.1光回波损耗传递标准引入的标准不确定度分量u,由于光回波损耗传递标准的光回波损耗值是通过光回波损耗定标装JS进行精确定标的，其引入的不确定度为05dB,符合均匀分布，取k=43.由此引入的不确定度分m为：ut=0.5dB7'3=0.29dBC.3.3.2被校光领域反射计测以前笑性引入的标准不确定度分心U2被校光频域反射计测fit电发性引入的标准不确定度分盘用多次测量的实验标准差评定，针对传递标准进行重包性试验，试验数据见表C.6.C6检校光IKit反射计光回波震性试ftf1.(序号123-156789IO测得IftZdB14.814.714.614.714.814.614.714.814.614.729.529.629.829.529.729.629.529.729.829.651.651.451.751.551.651.851.651.551.451.6试收标准型sR.13dB则标准不确定度分量力为：u2=O.13dBC.3.4合成标准不确定度设各标准不确定度分量间互不相关，则用光插入损耗传递标准校准的测员结果的合成标准不确定度分别为：uc=u2+u1=032dBC.3.5扩展不确定度取包含因子k=2,用光插入损耗传递标准校准的测量结果的扩展不确定度为：U=k×uc=2×uc=0.64dB。
