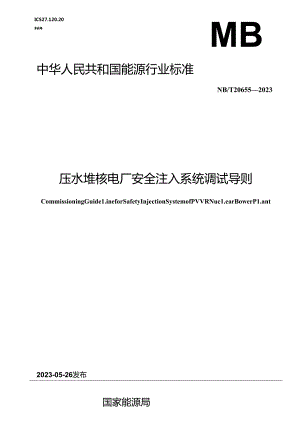

ICS27.120.20F69MB中华人民共和国能源行业标准NB/T206552023压水堆核电厂安全注入系统调试导则CommissioningGuide1.ineforSafetyInjectionSystemofPVVRNuc1.earBowerP1.ant2023-05-26发布国家能源局目次前言II1范第12规范性引用文件I3术语和定义4初始试验I5系统功能试验26文件记录及归档67本文件按照GB.TI.J-2O2O标准化I：作导则第1部分：标准化文件的结构和起以规则3的规定起草,本文件由能源行业核电标准化技术委员会提出并归U.本文件起草单位I中广核工程行限公司、中国核电工程有限公司、上海核工程研究设计院行限公司、福清核电有限公司.本文件主要起草人：包泳阿、余维铭、袁帅、段博智、杨嘉、沈坤、陈世记、陈祖、赵荏、刘春雷、李豪杰吴新义、赵子坤.压水堆核电厂安全注入系统调试导则1«本标准规定了压水堆核电厂安全注入系统E要的眼试试除目的、试验条件、试股内容和要求。本标准适用于压水堆核电J.安全注入系统的调试，其中AP/CAP系列压水城核电厂参照标准NB，T20569-201.9K水堆核电厂其能动堆芯冷却系统谓试导则执行.2艘范性T用文件下列文件对于本文件的应用是必不可少的，凡是注F1.期的引用文件，仅所注H期的版本适用于木文件.凡是不注日期的引用文件.大蚊新板本（包括所有的修改的适用于本文件.GB/T257382010核电厂电动机祖试技术导则GB/T25739-2010核电厂同门调试技术导则NBT20145-2012核电厂限试试验程序和报告纲写规莅NBTT20574-2019压木堆核电厂调试术语3术语和定义下述术语和定义适用于本文件.3.1 安全注入系跳safetyinjectionsystem在压水堆核电厂发生失水事故或主蒸汽管道破裂事故时.通过注入的方式,将含硼水注入到一回路以冰没堆芯并保证熠芯次临界以实现其安全功能的系统，安全注入系统包含低压安注、中压安注、高压安注（如有）等子系统，3.2 safetyinjectionsystatest模拟冷却剂丧失事故（1.OCA）下,险证安全注入系统（以下简称安注东统）向一回路冷却剂系统注入冷却剂能力及其功能的试脸，（NB.T20574-2019压水堆核电厂调试术语】4初妫4.1 试目的验证安注系统机械（泵电机、伸门'容器等）、电气、仪灰和控制设备或部件特性满足设计、制造的要求.4.2 耽试条件a）试验所需的支持系统（如电气系统、电厂控制系统、冷如水系统、压缩空气系统、除盐水供应系统、通风系统、疏排水系统、消防系统、通讯系统、照明系统）满足试验要求：b）试验用仪表、工器具的调整、校船和检变已经完成；C）防异物相关措施己就绪,4.3 索电机试，根据国家标iGWT25738-2010核电厂电动机调试技术导则的规定执行.4.4 HDttIt根据国家标准GBJT2S739-2OIO核电厂阀门调试技术部则的规定执行。4.5 要试内容及要求a）验证换料水箱的液位、温度仪表报警触发动作正确、交叉校验满足设计要求：b）验证安注箱的液位、代力仪表报警触发和设备动作正确、交叉校验满足设计要求：C）验证安注箱的密封性、卸压保护功能满足设计要求：d）验证安全厂房培坑的液位、压力仪表报警触发和设备动作正确、交叉校验满足设计要求（如适/11）.4.6 清洗试内容及要求系统、设备清洗所用介质、清洗方法、清洗验收标准、清洗准备及清洗后的保养里据能源行业标准NBT2O2532O13压水堆核电厂安装/调试期间的系统清洗的规定执行。清洗执行莅困包括正力清洗、动力清洗,具体实施逻辑各电厂结合堆型特点进行安排.4.7 仪丽控gMft内叁及央求a）检查仪表的Ift程、单位、税性、迁移、组态等参数设置正确：b）脸证测愤通道读数满足设计要求；C）验证安全注入系统的动作选辑、定值、报警正确，5.1安注排放试05.1.1.试"目的验证每个安注箱排放管线的压降与流量满足大破U事故工况下的眼侪要求、验证安注箱排放隔黑阀可操作性以及动作时间满足设计要求.5.1.2tm*#a）压力容器、然汽发生器、堆腔水池的状态设置满足试验要求；b）排放试脸相关的阿门、仪表的初始试验完成且试检结果合格：C）试验所薪的支持系统（如电气系统、电厂控制系统、冷却水系统、压缩空气系统、除盐水供应系统、通风系统、疏排水系统、消防系统、通讯系统、照明系统）满足试验要求，试缝相关临时测量仪表安装、测试已完成：d）安注箱液位、压力满足试验要求；O系统在线、充水、排气已经完成.a）启动试验数据记录仪.主控室快速打开安注箱出I持放隔离困：b）记录排放过程中安注箱压力、液位、柞放隔离网动作时间：c）验证他门动作时间及排放管战流阻系数、流垃、液位、压力、排放时间满足设计要求.5.2安注It小充«5.2,1«1目的验证安注泵在小流量工况下，电流、废圈温度、轴承温度、振动、小流量管废的流量及扬程等参数满足设计要求.6.2.2«|a）卿“、仪衣、电机等相关初始试验已羟完成；b）泉和电机已联轴,手动盆轴正常：C）小流眼管我限流孔板、流孔板、调节同（如有己安装：d）试验所需的支持系统（如电气系统、电厂控制系统、冷旭水系统、压缩空气系统、除盐水供应系统，通风系统，嫉排水系统、消防系统、通讯系统、照明系统）满足试脸要求：d）水箱液位满足要求.系统在线、充水、排气已经完成.5.2.3试内总及鬟求a）启动安注泵,险Ii电机和泵运行状态正常：b）记录试会相关金数：O验证安注泵电机电流、觌圈温度，物水温度、振动等咨教满足设计要求Id验证安注泵进出口压力、轴承温度、振动、小流破管线的流fit及场程等参数满足设计要求：O如果对应工况的试验结果不满足验收准则的瞿求，应调禁限流孔板孔径或调节管战上的调节阀开度后再重新执行该工况的试验.5.3安注系凌宏«»5.3.1试目的验证安注系统在冷段注入以及冷热段同时注入等试验工况下，安注流状满足设计要求，6.3.2 «»*#a）压力容器、蒸汽发生器、堆腔水他的状态设置满足试验要求：b）陶门、仪表、电机等相关初始试验已经完成：c）安注泵小流Ift试验己完成：d）相关网流孔板、流Ut孔板、调节阀（如有）己安装：O试验所倦的支持系统（如电气系统、电厂控制系统、冷却水系统、压缩空气系统、除盐水供应系统、通风系统、陵作水系统、消防系统、通讯系统、照明系统）满足试验要求：f）水箱液位满足要求,系统在线.充水*排气已经完成.6.3.3 K内事及要求a）启动低压安注泵，执行低压安注冷段注入、热身注入的流H验证试验并记录试验相关参数；b）启动中压（高Hi）安注泵，执行中压（高压）安注冷段注入液I#的证试验并记录试蛤相关参数：c）启动低11中压（高乐）安注泵,执行小段、热段同时注入流显验证试验并记录试收相关参数：d）验让安注泵电机电流、线图湿度、轴承温度.振动等参数满足设计要求：NB.T20655-2023O脸证安注泵进出口压力、粕承M度、振动、流域管般的流增及扬程等参数满足设计要求：D如果对应工况的试聆结果不满足验收准则的要求，应附整取流孔板孔径或洞节安注管线上的两节伸开收后再杀新执行该工况的试验。6.3.4 注入试It5.4.1 试目的在热态功能试验期间，通过触发安注信号,检杳和脍证安注信号引起的相关系统逻辑和动作满足设计要求.5.4.2 试条件a）一回路处于热停堆平台：b）主泵均处于运行状态：O蒸汽发生器的液位、压力处于自动控制：d）稳压器压力和液位控制处于自动控制：O相关的保护、逻辑闭锁已按要求设置完成：D安全注入试蛤涉及的相关系统在燃完成。5.4.3试“内容及戛求a）触发安注信号：b）检修安注触发后相关动作和报警信号满足设计要求：0确认试验结果满足要求后，恢及安注动作信号、设备到试裟的的状态，5.5低压安注系统余热捧出功倦试遢用）5.5.1 试目的验证低压安注系统在余热排出模式下的投运、退出、流肽控制'温度控制功能及换热器的换热能力满足设计要求.6.6.2试Ift条件a）一回路处于热态功能试验期间正常冷柠推平台：b）流量、温度调节阀阀门处于自动控制：0冷却水系统满足试聆要求：d）系统在线、充水、排气已经完成。5.5.3试内密及要求a）启动低压安全注入系统；b）脸证余热排出投运、退出功能满足设计要求：O设置流量、温度定值，执行流量及制度调节控制功能试脸，验证流量、海度调节功能满足设计要求：d）执行余热排出热交换器换热性能试验，验证换热器换热能力满足设计要求.5.6 水压试索功能试勿强用）NET20655-2023验证水位iA会泵在安注箱补水模式、水压试验模式、主泵轴豺注入模式的流业涵足设计要求，5.6.2a）阿）、仪表、泵组等相关初始试验已经完成：b）试蛤所命的支持系统（如电气系统、电厂拄制系统、冷却水系统.压缩空气系统、除机水供应系统、通风系统、族排水系统、消防系统、通讯系统、照明系统）满足试验要求；c）水乐试验案组润滑油娱统正常：d）系统在我、充水、排气已经完成：e）泵入口压头满足要求.5.6.3 试内容及要京a）启动水压试验泵：b）检查安注箱补水模式卜泉出入I1压力、轴承温度、振动、漉该管线的流抽满足设计要求；O检汽水压试的模式下泵出入口压力、轴承温度、振动、流设管浅的林业淌足i殳计暨求；d检查主泉轴封供水根式下泵出入U压力、油承湘度、振动、流地管城的流鬓满足设计要求Ie）检直故际报警和趺网的保护奘置的设置满足设计要求.5.7 安全充IMHKX低压安注JK互为备用试遁用）5.7.2 试目的安全无喷淋泉和低压安注泉通过H4管税互为得用模式下,向堆芯注入冷却剂的能力满足设计要求，5.7.23 储a）压力容器、蒸汽发生涔、堆胶水池的状态设W满足试会要求：b）阀门、仪表、电机'案等相关初始试验已经完成：c）H4管线上的止回他已安袋Id）试验所制的支持系统（如电气系统、电厂控制系统、冷却水系统、压缩堂气系统、除盐水供应系统'通风系统'疏排水系统、消防系统、通讯系统、照明系统）滴足试总要求：O水箱液位满足要求，系统在戏、充水、排气（2级完成.5.7.24 Ift内容及要求a）启动低压安注泵通过H4管坡向一回路注水,记荥泉出入I压力、轴承温度*振动、流地管线的流fit等参数：b）启动安全壳喷淋泵通过H4管线向一回路注水,记录泵出入U压力、轴承温度、振动、流量管税的流Ift等参数：C）验证安全壳吸淋泵和低压安注泵互为需用补水流后涵足设计要求,5.8 一国第低水位动外/试（如逅用）5.8.1 Kift目的松杳余热排出泵丧失情况下，液位低于压力容器法兰面水位时，自动补给功能可以正确启动，自动祚给液Iit满足设计要求.5.8.2 #a）压力容器、黑汽发生湍、堆腔水池的状态设过涌足试及要求;b）一回路液位可检测，水位略高于法兰面；c）同门、仪表、电机等相关初始试验已经完成：d）试验所需的支持系统（仙电气系统、电厂控制系统、冷却水条统、乐缩空气系统.除盐水供应系统、通风系统、疏排水系统、消防系统、通讯系统、照明系统演足试险要求；e）台余热柞出泵处于运行状态：f）系统在戏、充水、排气己经完成5.8.3玳|内容及量求a）降低,网路液位，直至相应报警触发：b）附认运行的余热排出泵停运,验证自动补给信号产生并触发中压安注泉自动启动：C）验证自动补给信号延迟及保持时间、补给流城、相关报警满足设计要求，6文件记录及归楂试的记录和报笆按NB，T23452012的规定进行编制及打档.考文NB,'T20569-2019压水堆核电厂非能动堆芯冷却系统四试导则21NBT20253-2013压水堆核电厂安装/调试期间的系统清洗
