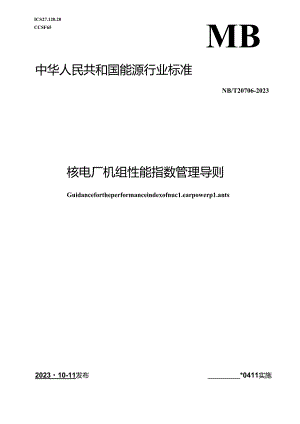

ICS27.120.20CCSF65MB中华人民共和国能源行业标准NB/T20706-2023核电厂机组性能指数管理导则Guidancefortheperformanceindexofnuc1.earpowerp1.ants202310-11发布*0411实施国家能源局发布前I1.1范用12规范性引用文件I3术语和定义I4机抗性能指数的构成24.1 发电领域34.2 运行领域54.3 系统健康领域64.4 维修领域74.5 工作过程领域74.6 长期计划领域84.7 监测领域84.8 大纲领域85评价体系95.1 机组性能指标的评价95.2 机殂性能指数评价95.3 机组性能指数的评价管理IO5.4 BUH性能指数报告编写10附录A（资料性）某核电厂机组性能指数I1.本文件按照GB,T1.12020给出的规则起草。请注意本文件的某些内容可能涉及专利.本文件的发布机构不承担识别这些专利的谎任.本文件由能源行业核电标准化技术委员会提出。本文件由中国核电发展中心归口.本文件起草单位：苏州热工研究院有限公司、上海核工程研究设计院股份有限公司、核电运行研究（上海）有限公司.本文件主要起草人：于娜、港星、屈月启、张涛、张怀远、杜东晓、陈饯-核电厂机组性能指数管理导则1木文件规定了核电厂机俎性能指数的定义、出成、状态划分、指标计算和评价。本文件适用于核电厂机组性能评价及管理.2捉殖性引用文件下列文件对于本文件的应用是必不可少的.凡是注日期的引用文件.仅所注目期的版本适用于本文件,凡是不注H期的引用文件，其用新版本（包括所有的恰改单）玷用于本文件，GB1T2900.13-2008电工术谱可信性与服务质狄D1./T861-2001电力行业可解性名词术语3术甯和定义下列术语和定义适用于本导则.3.1机性指敷theperformanceindex某台机组根据多个桀域（发电，运行、系统、维悻、工作过程、长期、监测和大纲）的若干结果指标和过程指标计弗出的机如性能得分值.3.2不可用状方unavai1.ab1.eSite设备或系统出现故用或在试验'维修期间不能执行规定功健的状态.1来海：D1.T861-2004,426.百假改）33不可用率Uniivui1.abi1.i1.y11<e设每或系统在婴求可用时而不执行其规定功能的时间比率。3.4可用时向avai1.ab1.etimc.uptime设符或系统处于可用状态的时间区间，注：当用小时表示时.称为“可用小时”（avai1.ab1.ehous）.来源：D1T8612004625,有修改关设备ponent指对核电厂的核安全和机组发电只有关健作用的设i3.6支限期graceperiod针对预防性维修任务.其周期的25%作为无限期.如果某项预防性维修任务在宽限期间完成.虽然两次预防性推住执行时间间1.超过了一个预防性维修周期，但该预防性维修任务仍被认为是有效执行的.3.7飨累指标1.aggingindex也称滞后指标,用于显示机姐性能管理侦终结果的指标.这些指标直接反映机机性能状态和管理成效.3.8过SHWS1.eadingindex也称先导指标,用于显示机姐性使管理流程中间环节状态的指标，通过这些指标的监侨和分析，找出机姐性能管Pf1.1.1.关流程中存在的不足.从而可以提前预测和改进机组性能.3.9关WM*备SinS1.e-POintVu1.nerahi1.ities（SPVs）是关设设备的部分，但至少要包括单故障会直接导致自动或手动紧.急停堆或停机后果的设备.4机If1.性能柒R的的成机组性能指数是指根据多个领域的若干结果指标和过程指标计舞出的机组性能状态的分值，结果指标以及过程指标分别见表1和表2.机加性使指数使用关键指标的出台，这些指标加权相加的总而得分为100.且坍个分指标的伯用一种靛色表示.机组性能指标应包括以下领域；a）发电：b）运行；c）系统他康：d）维修：O工作过程：f）长期计划：g）SniiII:h）大纲.«14Uf1.ttttft*-ttJ1.1.ft*指怵领域电厂/机讥SHaif1.失率发电机组非计划大修延长能量损失发电机加7000临界小时非计划紧急杼堆次数发电O1.处迫搔失事件次数发电机织因旅系进入技术规格书限制次数运行机组黑携公负担数运行VUU求要失效邪件数运行O1.安全化第乐统性使指标泰统健鹿VUU装2机ta性传指桁-过指不指标例域电厂/机ff1.未缓解的WV数系统健原V1.ff1.关但设省小Mi陷既传在减雉修机组关键设备1防性第倍推迟次数港佬W1.f1.1.关fit设番预防性褪传未及时完成敢雉自机组用计划任务存所率工作过和电厂中长期财思超期未完成数U长期计0V1.i1.1.红色和黄色系统出期个数长期计划V1.fH化学拊标监测O1预防性椎修大纲变更申谙积压敷AfH机姐4.1发电41.1*jg失事强迫损失率是在一定时期内,所有善计划强迫电量损失与同-时期稷定发电At娥去该时期内计划电量损失和停机检修期的下计划延长电盘损失的比值,以百分数表示强迫损失率(F1.R)是根据机组的换料周期(12、18或24个月)计算一个换网冏期的滚动平均值.NB-2O7O6-2O23共数学非达式为:×100%其中IFE1.(unp1.annedforcedenergy1.osses):非计划裁迫电量损失，当机炮处于电网调度控制下时，因槌前不足某个特定时间段(如4周)与电网调度确定而安排的口于电厂管理控制原因引起的非计划停堆和降负药而没有产生出来的电能.单位是兆瓦时(MWh).REG(referenceenergygeneration):额定发电为i.机组额定功率与所统计时长的乘积.单位是兆瓦I1.J1.MWh).PEKp1.annedenergy1.osses):计划电眼投失，摊前某个特定时间段(如4周)及以上与电网调度确定而安排的处于电厂管理可控范阳的事项造成的功率损失与该期间小时数的乘积，单位是兆瓦时(MWh).OE1.(UnPk1.nnedoutageextensionenergyIOSS«$):停机检修期的非计划延长电量投失，当机组处产计划大修期间时，因不能完成原计划工作，或原计划结束H期前不足某个特定时间段(如4周)内新增加的任务导致超过原计划结束H期而未生产出来的电能，取位是兆瓦时(MWh).41.2非计划大修殖长能量损失非计划大修建长能量损失是统计过去一个接料周期长度内(如18个月)大修非计划建长能看损失之和,最终换算为涵功率天数.以机组为单位进行统计.4.1.3非计划紧急停康次数(7000临界小时)甘计划砥急件堆次数(7000临界小时)是毋临界运行7000小时中所发生的作计划紧急停堆,共数学表达式为：CWT-2-»7000TCU式中：SCRAMT:反应地非计划紧急停堆次数(包括非计划自动紧念停堆和非计划手动紧急停堆)TCH:临界小时数4.1.4津追授失事件次数统计在过去的三个月内发生的因设备期因分致的强迫损失力件次数，强迫损失事件即非计划强迫降电功率Ax额定功率的事件.以机汨为眼位进行统计.注意:妞迫损失方件不包括非电厂管理控制所能避免的方件如电网计划性避峰/谢停等：此处A股收15%'2O区各电厂可根据自身情况调整。4. 2运行iM1 .2.1因缺Ia进入技术提格书IM次敷统计在过去的三个月内,机组功率运行期间因设各块陷而引起的非计划进入技术规格书限制（有停机停堆限制要求.只限制时间小于等于72小时）的次数.由其它原因进入的情况不列入其中：如人因导致的进入,或设得假防性维修以及预测性维修而杓计划地进入，因保守决策而进入但实际设的无缺陷。以机址为单位进行统计。注*若问一设备故障在处理完成前多次进入技术规格书限制，则统计为I次.若因公用系统设备缺陷引起双机组或多机祖进入技术规格书限制,则埒台机组都要计入I次.若不同设备上产生I司类故障模式,应该分别统计为多次.4 2.2IftMAftfift铳计在过去的一个月内,操纵员负IH数。操纵员负担是指由于设备的缺陷,导致作正常运行状态的情况卜会影响到正常运行规程、非正常运行规程或应依运行规程的执行，使得紧急情况F的响应变得复杂化而给运行人员带来Si外的仇担，即使这种补偿行为己程序化（1.1.经写进相应的操作规程中），但只要是并非设计的一部分,也应该将其作为运行负担僚考虑.以机组为单位来统计.举例请见附录A22.5 .2.3要失效件«1统计在过去的三个月内.正要失效事件数.设备或部件的失效导致如F任意的结果，即为王要失效事件，包含但不限于以下事件a）设备或者部件失效直接导致电力投失的小件，包拈：1）自动停机停堆：2）非计划停机停堆事件：3）昔计划降电功率超过5%额定功率的事件（一殷为手动受控进行）；4）设饴故障导致电功率瞬变超过10%能定功率的事件（系统自动进行）b）非计划进入技术规格行限制小于等J,72小时的事件iO设备或部件的失效导致以下任意关键安全功能失效的事件,包括：I）堆芯/反应堆冷却剂系统/乏燃料水池热砧排出；2）反应堆冷却剂系统中冷却剂装的控制/压力控制：3）安全壳诙封性/温度/压力：4）堆芯反应性控制：5）应急柴油发电机、应急辅助电源等关便电源.d）设条或部件的失效宜接导致非计划专设安全设施驱动系统的启动信号（安注或安全壳隔离）触发事件：C）专设安全系统性能指标监冽失效事件（要求可用而实际不可用）.注足非计划是指因提前不足某个特定时间段（如4周）与电网调度确定而安排的M于电厂管理控制原因引起的没有按计划执行的事件,比如非计划秒机停堆.非计划降负荷、非计划大修逃长.43.1安全解系统性喊标统计过去三个月安全暖解系统MSP1.性能等级。以机纲为单位进行统ih注意：核电厂的缓解系统，如而压安注系统、应恁交流电源系统、余热排出系统、辅助给水系统和冷却水系统.其性能状态决定着核电厂能否防止事故的发生以及在事故工况下是否可以缓解事故的后果.其可用性和可席性将I1.接关系到核电厂的安全,对缓解系统的性能进行监测，维持其可用度和可靠度，可以有效的减少反应堆事故发生的可能性.安全媛解系统性能指标是为不同类型的核反应堆定义的.为了便于更好地理斜这些不同类型反应堆的指标和适用系统范用以及计算过程可参照生态环境部2020年11月16日发布的核动力厂营运单位核安全报告规定¥。4.3.2*a«IMSPV»统计在过去三个月内尚未缓解的SPV数量，注意未缓解的SPV聚然于斜决措施的有效性，以然少因SPv设符故障而造成的风险和牛产损失。完全缓解的SPV湎单由电厂设备可攀性管理团队读者等效人员提供,而且符合下列条件a）SPV已有缓解泞划并且被电厂管理部门批准。b）SPV缓解计划宜包括一系列的缓解行动（例如性能监控变化、预防性维修变化、设计变化等），以减少/消除故障风险。当缓解行动长时间内无法执行时应考虑桥接行动，c）除下列情况外，所有已经批准的缓解计划应已实施D很大功能设计变更的情况卜（例如消除SPV）.1.i经实施了桥接策略行动（例如增强性能监控）：2）相关电厂管理部门同意不再箭要执行任何行动，并进行记录。4.4修修冬4.41 关设备小缺箫修存量统计月末的关键设的小缺陷（指发生的不影响其执行设计功能的小损伤、降级或降级电势的设徐状态）维修未完成工作订单救埴。关迸设备小缺陷维悔存J1.t非示积米的工作以及对机组性能的风险.4.42 2关覆防U修推迟次依根据核电厂预防性维修大纲延期执行数据库统计过去三个月未按大纲到期H执行的关雄敏感设爵相关预防性推修数h匕以机殂为单位进行统计，需要考虑日常预防性维脩和大修预防性维修，但不统计预防性维修周期小于一个月的项目.4.4.3关备覆防性修未及时完成效傲行期不在宽星期懒举段）统计在过去的三个月内,关键预防性维修工作执行期在宽限期的后半段的数量。该指标需要将大蟋期间和日常执行的预防性维修推迟执行数出都计算在内.如果是多台机组公用系统设符预防性维修项目.则除以机跑数后，列入每个机组的计算范例.在25%宽限期的前半部分及时完成预防性维修是预防性维修项目绩效的领先指标,应在宽限期的前半部分灵活的安排预防性维修任务，以与电厂目标一致，最大限度地减少关键部件的不可用时间。不统计执行周期小于等于一个月的项目。4.43 作过程，统计过去三个月的周计划完成率的平均值,该指标将度*在执行周（T-O）内完成的范树与冻结工作周内确定的关键设备工作订单的百分比.4.44 期计W<&中长期同未完成微量统计超过12个月或者更久（根据电厂管埋现定）时间仍未解决的中长期技术向超数量.以机组为单位进行统计。1.2 4XI色和黄色感闻DM统计处于红色或黄色状态持续时间大于一个季度的系统个数.以机组为单元进行统计，如果是多台机组公用系统，则除以机组数后，列入fcj个机组的计算范困。1.7 统计月度的最新化学性能指标CE1.指标或CP1.指标（根据电厂管理规定）用来评价电厂化学控制的有效性.CEI指标：格指定的杂质和腐蚀产物的浓度参数同相应的限位进行比较，再将这些比（ft归一化（眄于1.00）得到的.CPI指标：将所选的杂质和腐蚀产物的浓度参数同相应限制进行比较，用个参数都除以其限值，产生一个比值，这些比值之和再除以所选参数的个数.1.8 大纲4. &1统计月度末.超过60天或者更多时间（按照电厂流程管理规定）仍未最终批准生效的预防性维修大纲实质性变更申请数量.以机组为瓶位进行统计.5评价体系机处性能指数出8个领域的17个分指标如成，各核电厂可根据具体情况从17个分指标中选择部分来构成各电厂的机组性能指数，也可以根据电厂需求新增分指标，各指标的权值相加为100。4.1 «ua性能指蝴而根据每个指标的统计数据（即指标竹），结合该指标的判断准则，可以得出Iij个指标的得分值和状态，冏录A中详细举例说明了某电厂机组性能指标的得分值分配以及各指标的得分值和状态，各指标状态可以从绿、白、黄、红四种颜色中选择全部或部分来进行去示，各指标衡色状态及童义见表3机组性能指玩的评价.装3机Ia性健揖粽的*侨将标状态颜色状态水平京义及需柔取的行动蝗色很好该指标处于极好的水平,H的不需空匐外的到正行动,白色取该指标处于可接受的水¥.在某购方i6i还芍改进的潜力.黄色该指标处于较爱的水平,表现出番要改进的何期.新嘤计对何题的根本侬因采取纠正插旅.红色很差该指标处于很亮的水平,显示出IR大何区，需要立即针对对咫的板本炮闪梁取纠正指t-6.2«Ua性能报敷评饵将某台机组毋个指标的得分值相加，得到0'Ie1.O之间的数值，即该机现性能指数，Uj以作为评价某台机组性能状态的依据。根据分值,机组性能整体状态用绿、白、黄、红四种颜色表示,详见表4机组性能指数分值.装4机组性能指数分值机粗状态®i色芬<状态水平立义线色90KW（包含）很好机阴性傥处J极好的水平.白色7590一股机出性能处于可接受的水平.黄色6075校史机选性低我注.红色O60IK-机if1.性健篁.5. 3机If1.性指依的理价理应定期对机组性能指数评价体系进行研讨，总结良好实我和不足,持续优化。根据芥电厂的具体情况可对机组性能指数进行调整：a）增加成IHM部分指标：b）调整指标的权Jft依：O调整指标的状态判断准则.5. 4机If1.性能指依坦立耳机组应该从商运后至多6个月开始进行机组性能指数数擀收集弁编写机组性能指数报告.在电厂可以按照电厂管理甯求，的月编写机组性能指数报告.核电厂机组性能指标工程师在每月初收集上月份指标数据并及时提交核电厂性能指数倒而人审核,报告编写流程：a）收集各指标数据Ib）审核各指标数据：O编写机如性能指数报告Id）审核机加性能指数报告；O发布机组性能指数报告.IO射於A某核电厂为18个月换料周期,每月初统计各指标数据，某电厂机组性能指数举例详见表AJ,表A.1某电厂机组性能指一机组性能指标编号夕Hfi类型电厂/机f1.强迫损失率A.1.18结果MIiI1.隼计划大修延长能羯失A.1.27站果机组700D(界小时作计划猊急停堆次数A.1.38结果强的损失事件次数A.1.16MJR机IH因设备跳谄进入技术规格竹双制次数A.2.1-1结果m÷H掾纵员负担数A.2.22站界机组电要失效事件数.2.310MJR机IH安仝缓解系统性能指标A.3.15结果m÷H未级解的SK数A.3.26过程机组关犍设备小次用雄性存敬A.4.16过程/ISI大批设备收防性维悔推迟次数A.4.26过程m÷HXittt设花预防性维修未及时完成数A.4.33过程机组周泞划任务存留率A.5.1I过程电厂中K期问题超期未完成效M.6.18过程机姐红色和黄色系统总期个数A.6.28过积O1.化学性能A.7.15过积HUH州防性维传大纲变更申请枳代数A.8.14过程机If1.总分1(XA.1.1重迫猴失率某机组的换料周期为18个月，强迫损失率采用18个月的滚动平均值.在每月初统计过去18个月强迫损失率的滚动平均值，其强迫损失率的得分和状态判断准则如F：OW指标值0.05%,褥8分，绿色；0.05%W指标值0.15乐得7分.白色：0.15*W指标伯0.25%,汨6分，白色；0.25%W指标值0.35%,得5分.黄色：0.35AW指标值0.45乐得4分,黄色：0.45%W指标0.55%,得3分,黄色：0.55%W指标0.65%,得2分，红色：0.65%W指标值0.75%,得1分，红色：0.75%W指标值，得。分，红色。A.1.2非计笈大修医长S掇失某机组的换料周期为18个月,统计过去18个月内的大修非计划延长能Ift损失之和，最终换算为满功率天数。在每月初统计过去18个月的非计划大修近长假城损失,非计划大修近长能量损失的得分和状态判断准则如MOW指标值",得7分,绿色：IW指标值2,得6分，白色：2W指标值3,得5分，白色：3W指标伯丸得4分，黄色；4W指标值5,得3分，黄色：5这指标（ft6,得2分，红色:6W指标指7,得1分,红色:7W指标侑，得。分，红色。A.1.3非计划震意停地次我（7000界小时）在每月初统计非计划紧急停堆次数（7000临界小时）的得分和状态判断准则如下：OW指标值0.78,得8分，绿色:078W指标值15,得4分，红色：15W指标值得O分,红色.A.1.4强迫损失，件次敷在每月初以HMI为单位统计在过去的3个月内发生非计划强迫降电功率15%额定功率事件次数，强迫损失事件次数的得分和状态判断准则如下：。这指标值1,得6分，绿色：IW指标值2,得4分，白色：2&指标值3,得2分,黄色：3指标值，得。分，红色。A.2.1因设入技楝格书PRM次数在年月初统计在过去的3个月内，机组功率运行期间因设备洪陷引起的非计划进入技术规格相限制次数,因设备缺陷进入技术规格书限制次数的得分和状态判断准则如下：0指标值2.得4分,球色：2W指标值3,得3分，白色：3W指标值4,得2分，黄色：4位指标值5,得1分,黄色：5这指标值，得。分，红色.A.2.2解员负担效某核电厂根据TO1.(TCmptraryOperationInSIrUetion)清单进行统操双员负担数“在每月初统计在上月度末存在的Tor数法，已经处理完成的不算.操纵员负担数的科分和状态判断准则如下：QW指标值2,得2分，绿色：2W指标值4,得1分,黄色;4W指标值,得O分，红色.A.23在每月初统计过去的三个月内更要失效事椁数，若因公用系统设备缺陷引起双tmn或多机组进入.则每台机组都要计入，理要失效事件数的得分和状态判断准则如下：OS指标值1,得10分,绿色:IW指标值2,得8分，白色：2W指标值3,得6分，黄色：3W指标值4,得4分，黄色：4W指标值5,得2分,红色：5W指标值,得0分.红色.AA1.安全鳏系”能指标在每月初统计过去三个月各个安全缓解系统MSP1.（高压安注系统、应急交流电源系统、余热排出系统、辅助给水系统和冷却水系统）的状态，安全域解系统性能指标得分和状态判断准则如卜：所有安全缓解系统MSP1.状态色处干绿色,且每个系统若再增加1个以上缺陷MSPI状愈色就从绿色变为白色（系统本身最大块陷裕显伯小于或等于1个的，可免除此要求），知5分，绿色：所有安全援例系统MSP1.状态色处于绿色,且有1个及以上的系统若再增加1个缺陷MSP1.状态色就从嫌色变为白色（若系统本身无缺陷裕量可免除此要求）,得3分,黄色：I个安全缓解系统没有处于“标色”，其它系统处于“绿色”，得2分，黄色：2个安全缓解系统没有处于“绿色”，得0分,红色.A.3.25U»mSPVft在每月初统计过去三个月内.尚未就其相关/核准的缓解改善计划实俺所有行动的SPV数，未缓解的SPv数的得分和状态判断准则如下；OW指标值1,得6分,球色：IW指标值2,得5分，白色：2S指标值3,得4分,黄色：3这指标值,得2分,黄色：4W指标值，褥0分，红色，A.4.1关债设备小（MB修存在每月初统计上月末的美镀设备小缺陷维修未完成工作的订单数;匕关键设备小玦陷维修存状的汨分和状态判断准则如下：OW指标值20,得6分，绿色；20W指标值30,得5分，白色：30W指标值35,得4分,白色:35S指标值40,得3分,黄色：WW指标值5,得2分，黄色;45W指标值50,得1分,红色:50W指标值，得0分，红色.A.4.2关«备覆防性修推迟次依在每月初统计过去三个月关键设备预防性维修大纲推迟次数,关键设备预防性维脩推迟次数的得分和状态判断准则如下：OW指标值1,得6分,绿色：IW指标值2,得5分，白色：2苔指标值3,得4分,黄色：3E指标值4,得3分,黄色：4W指标指5,42分,红色：5W指标值6,得】分,红色：6W指标值，得0分，红色，A.4J关设制!防性集修未及时完成败（执行期不在J1.RU1.!的前半段）在每月初统计过去三个月关墟i殳备预防性维修未及时完成数.关便设备预防性维修未及时完成数的得分和状态判断准则如下：OW指标值5,得3分,绿色：5W指标值10,得2分，白色：K）W指标值15,得1分,黄色：15W指标值，得0分，红色。A.5,1局计勤任务存率在每月初统计过去的三个月内同计划任务存留率，周计划任务存留率的得分和状态判断准则如下：95%W指标值.得4分,绿色：90%W指标值95%,得3分，白色：85%W指标值90%得2分,黄色：80-W指标值85%,得1分,红色：指标值80%,得0分，红色。A.&1中长期间超#昧完成期ft在都月初统计在月末超过两个换料循环（36个月）时间仍未解决的中长期技术问题数量（根据核电厂中长期技术问题清单）,中长期问题超期未完成数量的得分和状态判断准则如卜.：OW指标值2,得8分,绿色：2这指标值4,得7分，白色：4W指标值5,得6分,白色：5W指标值6,得5分，黄色；6W指标值7,得4分,黄色；7这指标值8,得3分，黄色：8指标值9,汨2分，红色；9W指标值10,得1分，红色：100指标值，得0分,红色.A.62位色在每月初统计红色或黄色状态的持续时间大于三个月的系统个数，红色和黄色系统超期个数的价分和状态判断准则如下：。这指标值1,得8分，绿色：1这指标值2,得7分，绿色：2这指标值3,得6分，白色：3W指标值得5分，白色:4W指标值5,得4分，黄色：5W指标值6,得3分,黄色:6W指标值7,得2分，红色；7W指标值8,得1分，红色：8W指标值，弭0分，红色.A.7.1（mWc在每月初统计上月末最新化学性能指标CE1.值,化学指标的得分和状态判断准则如下：95%W指标值，得5分，绿色：93iW指标值95%,得4分，白色：85%W指标值90%,得3分，黄色；80%W指标值85%,得2分,黄色：75%W指标值80%,得1分，红色：指标值75心得0分，红色。AA1.9S防性维修大蜗变更申请积压效每月初统计截至至上月末超过六个月仍未最终批准生效的预防性维修大纲实质性变更申请数I匕以机组为单位进行统计.预防性维修大纲变更申请积压数的得分和状态判断准则如下：OW指标值5,得4分，绿色；5W指标指10,得3分,白色;IOW指标值15,得2分,黄色；15这指标值20,弭1分，红色：20位指标值,得0分，红色。
