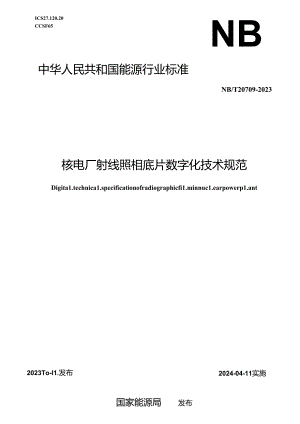

ICS27.120.20CCSF65NB中华人民共和国能源行业标准NB/T20709-2023核电厂射线照相底片数字化技术规范Digita1.technica1.specificationofradiographicfi1.minnuc1.earpowerp1.ant2024-04-11实施2023To-I1.发布国家能源局发布目次前III范掴I2规范性引用文件13术语和定义14人员25射线照相底片数字化系统25.1 概述25.2 扫描系统25.3 显示35.4 标准参考底片355对比1椒35.6 验证片45.7 数字化系统的综合性能鉴定46射线照相底片数字化技术要求56.1 概述56.2 作业环境要求563射线照相底片要求56.4 数字化要求57数字底片的质量粉证57.1 概述67.2 人工验证67.3 验证片验证78程序79数字图彳械储及备份8附录A（规范性附录）数字底片的存储及备份9本文件按照GBfr1.1-20201标准化工作导则第1部分：标准化文件的结构和起草规则9的规定起草本文件由能源行业核电标准化技术委员会提出。本文件由中国核电发展中心归.本文件起草单位：中核核电运行管理有限公司、杭州蓝逸仃怙息科技方限公司、中核武汉核电运行技术股份有限公司、国核电站运行技术限务有网公司、中广核检测技术干j限公司。本文件主要起以人：更加怯、章外明,汪柚、姚彦城、伍吉泽、张维、李邱达、毛光虎、李世伟、方江、王欣、商仁成、蔡军、付千发、王昭、厉建文、华推K、梅义俊、彭建。核电厂射线照相底片数字化技术规范1范B1.本文件规定了核电厂射战照相底片数字化人员、射践照相底片数字化系统、射线照相底片数字化、数字底片的质fit验证、程序、数字底片的存储及备份等要求.本文件适用核电厂以大尺寸为43OmmX350mm、最大光学密度D不小于15的射线照相底片数字化。本文件适用于核电厂射戏照和底片数字化影像文件的存储及备份.2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款.其中，注日期的引用文件.仅该11期对应的版本适用于本文件：不注I1.期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB"12604.2无损检测术语射线照相检测GB.T12604.11无损检测术语X射戏数字成像悔测GB.T26!41.1.无损拉测射战照相底片数字化系统的麻瑜鉴定DA/T18档案著录规则DA.T74电子档案存储用可录类蓝光光盘（BD-R）技术要求和应用规范D.T75档案数据硬毡盘离线存储管理规范3术语和定义GBZT26141.1和GB“12604.2、CWrI2604.11界定的以及下列术语和定义Ja用于本文件.3.1MIJM相底片数字化系统radiographicfi1.mdigitisationsystem借助光学探测器探测底片的透光度，输出反映透光度电信号，并将电信号利化为数字信号传送到计算机,形成数字图像.本文件指包含数字化仪（扫描仪）、数字化软件、计算机及显示设备等在内的所有数字化相关坡坡件.简称数字化系统.32射线照相咫片数字化EdiOeraPhiCfi1.edigitizing使用射线照和底片数字化系统将物理射线底片转化为达到规定要求的数字底片的过程.33digita1.radiographicfi1.e射线照和底片经射线照和底片数字化系统转换形成的数字图像.简称数字底片.3.4元Stmetadata描述生成电子文件数据属性的数据，包括文件的格式、编排结构、硬件和软件环境、文件处理软件、字处理和图形工具软件、字符集等数据.4人员4.1射线照相底片数字化人员包括从事数字化系统操作的数字化加工人员和从事数字底片质量验证的无损检脸人员.4.2射城照相联片数字化加工人员应接受射线照相专业知识的培训和数字化技能的培训，具需'格别射魏照相底片能否数字化的能力：具备按5.7规定方法进行系统性能鉴定、定期检定的能力和按6.0实施射线照相底片数字化的能力.1.3数字底片旗吊蛤证的无损检验人员，应持有射战检验I1.级或I1.级以上资格证书.从任涉核部件数字底片质量验证的人员应依据HAF6O2民用核安全设备无报检粉人员资格管理规定3的要求取得射线检验H级及以上资格证书.5aXR相层片敷字化系缜5.1射线照相底片数字化系统主要包括扫描系统、显示器、标准参考底片、对比试块和验证片，5.2 扫描系统足指用于将射线照和底片转化为计算机可读信号的底片扫描仪及把套软件.底片扫描系统的性能应满足以下要求：5.2.1 底片扫描仪扫描尺寸不小于43OmmX35Q11m: 可扫描不同形状的射战照相底片： 光学需度范围D=0.5-4.5; 光学密度差W0.02; 一光学分辨力至少达到50“m;一一灰阶显示至少达到12bit;扫描像索最小可达50Um.并可按不同的像素要求进行调节.5.2.2 扫描软件扫描仪配套的号刖扫描软件，能膨仇实地反映和调节扫描仪的各项冬数，至少包括：象素位深：一一光学修度范困：一一像素间距；扫描模式；一一图像存储格式.5.3 示系统性能测试、数字底片观察或评定的图像显示设备.显示器的各项性能应满足以N要求：一一像素点地至少达到0.2115rn×0.2115nn;分辨力至少达到2048X1536或1536X2048：显示疥的疫度达到1700cdm?以上：对比度为1400:1以Jt:一一灰阶显示至少为I2bit5.4 MUtMjCR用于测试数字化系统空间分辨力、繇度对比度灵域度、空间战性，平行线对等测状用途的标潴底片。本文件推荐使用iGRT26）41.1.无损检测射晚照相氐片数字化娱统的硬及签定9规定的标准参考底片.5.5 对比"用于制作数字底片质址险证验证片的，个或一祖射浅透照试块.对比试块的设计，制作应符合核电厂相关设计规范的Ie求.并能体现单一或一姐需验证的质地目标值.本文件推荐使用如图I所示的阶梯平底对比试块来制作数字底J;颁W验证的验证片,制作检测期度30mm的的证片时，直接采用图I所示带有人工缺陷（恰或孔）的阶梯试次透照生成验证片：制作检测理度30mm的收证片时.可在阶梯平氐对比试块下方放置无映陷的平板作为举板进行透照生成脸证片.HBIRH*平JK对比IC快5 .6验证片通过透照对比试块荻得的具有单一或一组特征般的射浅透照底片，用以验证数字底片某一度业攻某一组的初员.S.7数字化第筑的嫁合性能签定5.7.1 性能症定要求数字化系统的徐合性能度定推荐使用（GB,'T26I4I.I无损检测射线照相底片数字化系统的所此胰定的方法进行评定.评定内容至少包杯：空间分辨力、密度对比灵敏度、动态范围和空间线性.5.7.2 空间分班力观察标准参考底片数字底片上0°、45。、90“三组扇形空间分济力汇集觊，较亮的线条和IX晤的殴条分开的地方为该位置上的空间分辨力,评定时对婚一取向进行空间分辨力辨别，所有分辨力中得到的最低空间分辨力为系统的空间分辨力.核奴制件数字化系统的分辨力不允许小于7IP/mm;非核级部件数字化系统的分辨力不允许小51.P.''mm>5.7.3 密段对比灵敏度观察标准参考底片数字底片中密度阶梯图像,对每两个相邻的IoX1.omm邛介梯进行光学密度识别.数字化系统的密度对比灵敏度应能识别出量小002的光学率度差.5.7.4 动态范阳数字化系统的动态范困应通过观察标准参考底片中密度阶梯两端设后能见的密度图像来验证.数字化系统的光学动态范出应能观察到DF.50的最小光学密度区和D=4.5的最大光学密度区.5.7.5 空间线性数字化系统应能在参考底片上读出富米的刻度,然后通过测量工具测累在垂直方向和水平方向的刻僮，实际尺寸除以测量尺寸得到的误差的百分数为在水平和垂直方向上的空间线性.数字化系统的空间线性在水平和垂口方向上测得的误差不允许大于±35。6 Imj1.I相Jk片依字化技术要求6.1 制射线照相底片数字化包括数字化环境的准备、射线照相底片的鉴别和射线照和底片的数字化.6.2 作业环稣求应配需川于射线照相底片数字化的专用工作区.工作区内应清洁、整齐、无粉尘,不得有造成底片划伤的颗粒、黝尘以及造成炭片污染的地面积水或泉面污摘：工作区内应保持良好的迪风，室温应保持在4C24C之间，相对湿度应保持在3060%之间，满足射线照相底片短期存放的要求.6.3 MIII相底片要求射战照相底片数字化前应对射践皮片进行鉴别，存在有下列物理损伤或化学污损的底片原则上不允许进行数字化和数字化运用，主要包括但不Ri于下列各类：一一射线照相底片处理时产生的伪显示，如条纹、水渍或化学污药等：划痕、皱褶、静电眼迹、空点或就裂等：他干增感群缺陷产生的伪技示：一-由于保存不当产生的卷曲、变形、整连、孔剂层脱落等。6.4 敷字化要求射线照相底片的数字化应遴衢以下原则：a）任何数字化操作不得对射线照相底片造成损伤：b）系统的性能签定技术应在程序中明确，便于以规定的方法和时间间隔重笈地进行；c）数字化系统的性能据定应在每次数字化开始及结束时进行，连续作业时定期鉴定的时间不允许大于12h:设备维修、系统重新安装以及怀疑系统功能或性能异常时必须重新进行系统的性能鉴定：d）经鉴定数字化系统综合性能指标无法满足本文件5.7规定要求时,自最后鉴定合格以后的数字底片除被逐一验证合格，否则应判为无效：e）数字底片根据不同的时戌检骁要求采用不同的质Ift等级时可采用不同的顺域判定标准：7数字底片的H1.rS7.1 0数字底片的原俄验证推荐采用人工验证或验证片验证的方法进行.7.27.2.1 侬人工粉证是指由具有射线照相底片评定资质的射线探伤人员,在未知射线照树底片评定结果下通过运用评定软件或看图软件对数字底片进行观察和评定，并将结果与时战照相底片原始评定数据比对，确定射战照相底片数字化质用的一种质砧胎证方法.人工蛤证一股用于数字底片般后的地终检定和也证，也可用于皮片数字化系统初始多数的确定。7.2.2 5金证方法数字底片的人工骐证包括光学密度裟证、像指示验证、缺陷验证。a）光学密度蛤证在数字底片和射线照相底片上以横向和飒向坐标在受检部件影像位置取相互垂I1.的两条£1战，在每条宜城取不少于5个相同部位的测点进行光学密度测域，比对各测点的光学密度,并计算出差值，以最大差值作为射线照相底片与数字底片的光学密度差.b）俄历指示验证像质指示器分为孔型和线型两种，孔里像质指示器验证时在射战照相底片和数字底片上能防辨识的朵小可见孔孔径：线坐像旗指示甥验证时通过辨识射线照相底片和数字底片好缱热影响区母材上最小连续IOmm的最小线径,评定时观察数字底片上最小可识别的像质指示，井与射线照相底片在观片灯下的观察结果进行比对。c）缺陷验证观察数字底片上的缺陷影像，并利用计算机软件或测收工具对观察到的缺陷迸行测崎，将观察和测盘结果与射线照相底片在观片灯卜的评定结果进行比对,缺陷测破假的说龙按最大的药值计.7.2.3 技术要求数字底片的人工脸证需湎足如卜要求：a）人工验证猫在未知射莲照相底片评定结果下独立进行：b）用于数字化系统参数确定的人工物证应在实施数字化前进行：用于数字底片质盘确定的人工验证可按程序规定定期进行或G终迸行：O经人工验证确定的数字化参数在数字化过程中不得进行修改和调整.并只能用于证明同质Ift级别的数字化质绘：d）人工裟证应在数字碇片与射线照相底片同尺寸下进行，并满足以下要求：一一数字底片上能观察到的肉眼最小可见像质指示应不低于射线照相底片在观片灯卜的观察结果：射线照相底片卜.可观察到的缺陷能在数字底片1:100%地褥到展现：间接测量或直接测业获得的缺陷尺寸与射线照相底片评定的尺寸误差网形显示不大于±05mm.纹形显示不大于土Imn.软件测出或通过灰度光学密度换算所得数字底片光学密度和射线照相联片相同部位的光学密度误差小于±0.7.2.4 取样原则a）用于瑞定射线照相底片数字化参数而进行的人工脸证,应能樱盖该数字化批次中不同规范要求、不同等级要求的所彳i射戏照相底片，并包含相应规格型号的受检部件：b）确定数字底片原IA的最终人工验证，取样数应不小于该加工批次总数的IOV取样时优先选取有缺陷显示的射规照相底片的数字底片开展验证；C）经验证无法满足?.2.3要求时，该批次的所有数字底片除非进行逐一脸证合格，否则不得用于数字底片的后期运用.7.3 险证片险证7.3.1 3脸证片脸证是指利用具有一定特征的对比试块透照产生的脸证片进行数字底片质里判别的一种方法。7.3.2 脸证方法验证片验证的具体方法如下：a）根据质试验证的目的制作、加工含有单一目标值喊含有多个目标假的单一或一姐对比试块，以用于制作般证片.本文件推荐使用5.5所示的阶梯平底对比试块：b）依据核电厂建造规范或检测标准确定对比试块的透照区域以及透照技术：C）按需脸证的透照厚度范树而不同区域进行射城透照、略室处理和底片评定，并记录每个透照原度的光学密度、G小可识别的像质指示器孔径或战径、可识别的班小玦陷尺寸（槽和孔）、射规底片上的阶梯窕度尺寸及税性缺陷的长度尺寸：山运用经综合性能鉴定合格的数字化系统对粉证片进行数字化处理形成数字粉证片：e）根据验证日的比对验证片和数字验证片的记录值，确认某一或某一组数字化质中的特征值是否满足；7.3.3 技术要求数字化桢冰的裟证片验证需满足如下要求：a脸诬片应是按照核电J,设计规范的要求进行射城透照、暗室处理并经底片质量评定合格的底片，验证片透照的厚度范用应涵盖所需验证批次的所有射线底片的检测M度：b）采用验证片时数字底片进行质地脸证应是在数字化系统综合性能指标满足条件卜开展的，对某一或某一祖特征伯的裟证并不皆代数字化系统的综介性能鉴定结果；C）脸证可以是单一的对光学密度、像质指示涔识别能力、缺陷识别能力、尺、j偏差等单个指标的脸证，也可以是多指标揉合性的脸if,这取决于脸证的目、粉证对象和对比试块的制作：d）经评判合格，且包含多个特征值的标合验证数字验证片可用于数字化质量的简单校验.校验时对验证片进行数字化，并与经评判合格的数字验证片进行特征值比时即可，进行数字验证片进行简单校脸时应在同比例,同屏下进行。8.1 编制书面程序用以规定和明隔射线照相底片数字化系统的性能要求,数字化工艺流程、数字化参数设置及环盘拄制.8.2 底片数字化应按照程序要求进行，程序中至少应包括以下内容：一一底片数字化系统：一一底片数字化系统的性能测试及签定： 财税照相底片要求I 人员要求：一一数字化I：艺及流程(包括系统参数设式)； 脑员验证：一一数字底片保存.8.3 核电厂射魏熙相底片数字化应按照程序要求记录数字化条件、工艺参数、数字化结果等内容.记案应符合HAD3(04)核电厂质量保证记业制度的要求.9我字庵牌的存储及备份应使用适用于长期保存的介防与系统对数字底片进行存体及得份,具体见附录M数字底片的存储不苗代核电厂射战照相底片的全寿期保存NMU(爬露性用量)我字JK片的存储及备份A.1敷字JK片的存It应使用适用于长期保存的系统、设鲁、介质对数字底片和兀数据进行存储，并定期检杳。A.1.1文件类S1.可根据数字底片的运用目的保存为T1.FFaif)、D1.COM(Jcm).DICOM1.ossyJpEG(.dem)、JPEG(Jpg).BMP(.bn)等不同类型的文件.用于底片评定、缺陷观察或结果比对的数字底片推荐使用D1.a)V(.dem)、DICOM1.ossyJPEG(.dem)或其他无垓格式的文件类型进行存储.A.1.2字JK片的表除度数字图像存储时的像素位深由低至高为8binIObihI2b1.I6bik值越大色调再现越好，数字底片至少采用12bit以上的像素位深进行保存，避免灰阶数M减少造成光学密度分辨力降低.A.2我字座片的备份A.2.1IMMH»采用窿光光盘、硬越盘等尚浅存储介质，忿照DAJT74、DA/T75标准实施数字底片的离设份，数据名份包括：数字底片数据、数据的文件夹、文件H录、说明文件、任考表以及光盘刻制说明文件等.光盘刻IM说明文件内容包括：套别、全宗号、目录号、睡名'起始时间、保管期限、张数、光盘类型、文件类型、制作时间、制作软件、IM作设备、制作人、审核人等.存储介质式两份,全部作为档案进行归档保存，套对存保冠，套查同利用.存储介质装盒保管.袋具封面制作标卷，揭示介质的保管内容.存储介场存放陶远海强磁场'强热源.采用小片蚊体装盆.竖放保存方式不径弯折和堆算存放,使用中诲免擦、划现象，存储介质每4年进行一次抽样机读检验，抽样率不低于1。%如发现问题应及时采取朴存措施处理.A.2.2相ft备份A.2.2.1敷字层片管系应建立数字底片管理系统,将数字底片导入系统实时在线各份.数字底片基本信息集的墙码用于描述数字底片,性中最基本的信息,该倍总集为单记录信息，每一记录对应一张数字底片.数字底片的元数据可包括以下25项(见表D,具体根据用户实际情况用加或取消。应齐全、完整他收蛆数字底片的元数据.无数据应与数字底片一一对应.元数据的信息集内容可手工单独建立，也可从其它业务系统中获取.rsq元如名称H料说明M1.文件码字符S1.皴字底片It一标织.从其它JI1.或蚓Is由软件系皎自动生血符合标识符鬟求.箱号元数据名称料说明M2文件中文版名字符型如没仃林议用“射线照相取片+个性如作为咫%M3电j7工程项UaS号字符型M1.机组数值里M5乐妖字符型M6iS1f三字符型M7饵司编号/部件城当字符里MS个一一号字符型M9fIfftfiSEItI字符型M1.O射浅种类字符型M1.1.微质指示数值里阴践底片观察到的僧鲂指示器的俄M12档案库位号字符型M13档案分类号字符型MM报告编”字符型则战探怩检给报告鬣号M15廖相日期字符型M16检验时机中符型一般分为“工程建造”、,换科大Wr和“H常运行”M17底片爆格字符型M18透!1«地位字符型M19评定日期字符型M20评定人字符型M21登记日期字符型电广文件归档日期M22ffid字符型电广文件归档人协M23保管期限字符型可选项.般地持“永久”M24互见号字符型M25各注字符型底片的符注说明A.2.2.2字层片敷,鼻应忿照DATT18制定数字底片的H录数据阵数据煨则，包括数据字段类型、字段尺度、字段内容要求等,应按照目录依据咋数据规则建立数字底片档案数据球.数据昨选杼应考也可转换为通用数据格式，数据咋希构设计应保持档案的内在联系.数字底片档案建立过程中，应著录数字化信息、数字化各类技术冬数等元数据信息.数字底片数据库相当于在戕数据法份，应维护好数字底片数据库，其直实性、完整性、可用性、安全性应得到保障.K1.
