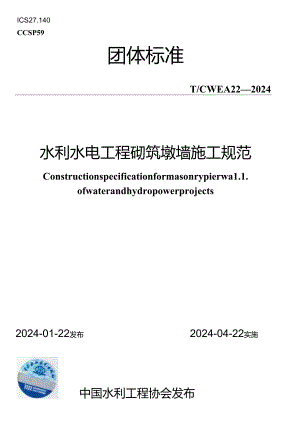

ICS27.140CCSP59团体标准T/CWEA222024水利水电工程砌筑墩墙施工规范Constructionspecificationformasonrypierwa1.1.ofwaterandhydropowerprojects2024-01-22发布2024-04-22实施中国水利工程协会发布中国水利工程协会关于发布水利水电工程砌筑墩墙施工规范等7项团体标准的通知中水协（2024）9号各位会员：根据中国水利工程协会标准管理办法和中国水利工程协会标准管理工作细则（中水协（2020）38号）规定，经中国水利工程协会第三届理事会第三十一次会议（通讯）表决通过，现发布以下标准：序号标准名称标准编号发布日期实施1.1.期1水利水电工程砌筑墩墙施工规范T/CWEA2220242024.1.222024.4.222水利水电工程抛石护岸施工规范T/CWEA2320242024.1.222024.4.223小型水库大坝渗漏处理技术导则TCWE2420242024.1.222024.4.224水利水电工程设备监理规范TCWE2520242024.1.222024.4.225水工建筑物水下检测技术导则T/CWEA2620242024.1.222024.4.226水利工程维修养护能力评价导则T/CWEA2720242024.1.222024.4.227水利工程质量管理小组活动导则T/CU'EA220242024.1.222024.4.22中国水利工程协会2024年1月22日根据中国水利工程协会标准制修订计划，按照S1.1-2014水利技术标准编写规定的要求，编制本标准。本标准共6章和2个附录，主要技术内容有：基本规定：材料；砌筑；质量检验与验收。本标准为首次发布。本标准批准部门：中国水利工程协会本标准主编单位：中国安能建设集团有限公司中国安能集团第二工程局有限公司本标准参编单位：江苏中源工程管理股份有限公司中原大河水利水电工程有限公司中化学生态水利建设有限公司云南能投缘达建设集团有限公司阜阳市水利水电建设集团有限公司北京京水建设集团有限公司河南省水利第一工程局集团有限公司北京海策工程咨询有限公司本标准主要起草人：张利荣李建元庞林祥齐建飞曹春明张永伟廖文斌严明许健刘伟群马志华梅晨李香振白何本标准审查会议技术负责人：伍宛生梅锦煜乔世珊吴伯健杨晓东徐方才曹为民韩忠本标准体例格式审查人：郑寓本标准内部编号：T/CWEA:E2220241总则12术语23基本规定34材料44.1 一般规定44.2 石材44.3 预制块54.4 胶结材料55砌筑75.1 一般规定75.2 地基基础75.3 干砌85.4 浆砌95.5 灌砌IO5.6 特殊气候条件施工116质量检验与验收136.1 一般规定136.2 质量检验136.3 质量验收20附录A砌筑墩墙质量检查方法21标准用词说明23条文说明251.0.1为规范水利水电工程砌筑墩墙施工，保障施工质量，制定本标准。1.0.2本标准适用于水利水电砌筑墩堵工程。1.0.3砌筑墩墙应按设计施工。1.0.4砌筑墩墙施工应符合安全、质量和环保要求。1.0.5砌筑数埼施工应鼓励采用经论证的新技术、新材料、新工艺、新产品、新设备。1.0.6本标准主要引用下列标准：GB/T50266工程岩体试验方法标准S1.52水利水电工程施工测量规范S1.176永利水电工程施工质量检验与评定规程S1.352水工混凝土试验规程S1.398水利水电工程施工通用安全技术规程S1.631水和水电工程单元工程施工质量验收评定标准土石方工程S1.632水利水电工程单元工程施工质量验收评定标准一混凝土工程S1.677水工混凝土施工规范S1.721水利水电工程施工安全管理导则S1.734水利工程质量检测技术规程D1./T5806水电水利工程堆石混凝土施工规范1.0.7砌筑墩墙施工除应符合本标准规定外，尚应符合国家现行有关标准的规定。2.0.1砌筑墩墙masonrypierwa1.1.水利水电工程中采用砌块砌筑而成，用于支撑上部结构、支承侧向回填、分隔水流或空间，具有自稳能力的墩、台、垛、柱或墙体结构的统称。2.0.2砌块masonryb1.ock用F水利水电工程砌筑用的块状材料，包括石材、由混凝土等材料制作的预制块、网笼等。2.03石材stone料石、块石、毛石、卵石的统称。2.0.4胶结材料cementingmateria1.用于填充砌块空隙、胶结砌块形成整体，由水泥、掺合料、骨料、水、外加剂按配合比拌制而成的水泥砂浆、混凝土和自密实混凝土等拌和物。2. 0.5自密实混凝土se1.f-compactingconcrete具有高流动性、均匀性和稳定性，浇筑时无需外力振捣，能够在自重作用下流动并充满砌块空间的混凝土。2.0.6灌砌groutingmasonry将砌块按砌筑层厚铺筑，再浇灌自密实混凝土或其他胶结材料的砌筑工艺。3基本规定3.0.1砌筑墩墙施工前，应编制施工组织设计或专项施工方案。3.0.2砌筑墩墙施工前，现场应具备下列条件：1作业场地和临时施工道路满足施工要求。2供水系统、供电系统、加工场及辅助生产设施等已投入运行。3施工材料及施工设备准备就绪。4建基面已验收。5测量控制网已建立并完成复核。3.0.3砌筑墩墙施工前，应做好下列技术准备：1组织砌块料源调查，进行原材料取样、检验，确定料源。2试验确定胶结材料配合比。3组织设计图纸会审及设计交底。4组织施工技术交底和安全交底。3.0.4现场施工安全管理应符合S1.398、S1.721的规定。3.0.5施工前应制定环保、水保措施。施工废水应经处理达到国家有关标准后方可排放。施工现场粉尘排放、噪声应符合规定。3.0.6施工测量应符合S1.52的规定。4.1 一般规定4.1.1 砌筑墩墙所使用的原材料应按照S1.677、S1.734的规定进行检测。4.1.2 胶结材料的水泥、掺合料、骨料、水、外加剂等材料的质量，应符合S1.677的规定4.1.3 胶结材料的配合比应满足设计要求。4.1.4 进场材料存放场地应平整、排水良好。满足安全要求。骨料应采用隔仓分类存放，并采取防雨措施。水泥外加剂等存放应有防潮防尘措施，不应久存受潮4.1.5 网笼材料应经检验合格后方可使用4.2 石材4.2.1 石材应坚硬、完整，表面洁净。4.2.2 石材抗压强度，应符合设计要求：无设计要求时，应选用较坚硬岩、坚硬岩。石材软化系数不宜小于0.976。4.2.3 石材尺寸有设计要求时应按设计要求执行。无设计要求时，应符合下列规定：4.2.4 角分明，同一而最大高差宜小于石料长度的3%,长度宜大于500mm,高度宜大于25Omm,长厚比应不大于3。2块石宜无尖角、薄边，块厚宜大于200mm。3毛石中部或局部厚度不宜小于20Onm1,单块重宜大于25kg。4卵石的外形宜为椭球形，且长轴宜大于150mm。5宜根据墩墙结构尺寸选择合适的石材。4.2.5 石材物理力学质量应满足表4.2.4的要求。*4.2.4石材物理力学质量指标序号性能指标指标参数天然密度/(g0113)符合设计要求，无设计要求时22.42饱和极限抗压强度八IPa符合设计规定的极限值3最大吸水率/%14软化系数符合设计要求，设计无要求时不宜0.755抗冻级别达到设计标号4 .3预制块4.1.1 预制块的规格、形体、材质、强度、尺寸等应满足设计要求。4.1.2 外购的预制块应有产品质量证明文件，且验收合格后方可正常使用。4.1.3 现场制作混凝土预制块。应符合S1.677、S1.632和设计的要求。4.1.4 预制块的贮存、堆放、吊装、运输等，应采取保护措施。444胶结材料4.1.5 4.1胶结材料可采用水泥砂浆、混凝土和自密实混凝土,除应符合设计要求外，尚应符合下列规定：1砂浆稠度宜为3050mm°2混凝土坍落度宜为5080mm.3自密实混凝土粗骨料宜采用连续级配，其最大粒径不宜大于20mm;坍落扩展度和V形漏斗通过时间应现场试验确定，坍落扩展度宜为650750mm.V形漏斗通过时间宜为725s.4.4.2砌筑用水泥等级不宜低于42.5级。4.1.6 4.3水泥砂浆宜采用机械拌制，混凝土和自密实混凝土应采用机械集中拌制，并应符合S1.677的要求。5 .4.4胶结材料运输应符合下列规定：1选择适宜的运输设备和方法，避免运输过程中发生离析。2根据需要采取防晒、防雨、防冻措施。3砂浆和混凝土自由下落高度不宜大于2.Om,自密实混凝土自由下落高度不宜大于3.0m,否则应采取缓降措施。4.4.5胶结材料应随拌随用，应在初凝前使用完毕。5.1 一般规定5.1.1 1.1砌筑墩墙施工前，应进行墩墙轮廓放样，检查砌块、胶结材料及施工机械等准备情况。5.1.2 砌筑施工除应符合设计要求外，尚应符合下列规定：】砌筑应自下而上施工，砌筑型体宜均衡上升。2砌体型体应顺直整齐，外露面应平整美观，砌缝应平顺。3应按设计要求分段砌筑，其相邻段高差不宜大于1.2m。5.1.3浆砌、灌砌过程中，砌块表面应保持湿润。5.1.4 浆砌、灌砌墩墙外露面应及时养护，水泥砂浆砌体、混凝土砌体养护时间除应符合设计要求外，分别不宜少于14<i、28d<,5.1.5 砌筑墩墙相邻部位施工应符合下列规定：1应制定专项技术措施，做好砌体结构和表面保护。2墩墙上部结构施工时，砌体及墩帽应达到设计要求。3墩墙体有生态绿植时，胶结材料强度应达到设计要求。4墩墙侧向回填时，胶结材料强度宜达到70%以上。回填施工设备选型和碾压参数选择应考虑对墩墙结构的影响，邻近砌体1.om范围内，应采用小型压实机具碾压。设有反滤的，应按设计要求施工。5.1.6台阶式挡墙应逐层砌筑逐层回填，下一层验收后，方可砌筑上一层。5.1.7 墩墙内排水设施施工应符合设计要求。5.1.8 变形缝设置应符合设计要求。5.2地基基础5.2.1 岩质建基面应敲除尖角、清除松动石块，将基岩表面清理干净，保持平顺。5.2.2 土质建基面应整平、压实，地基变形和承载力应符合设计要求。5.2.3 混凝土垫层施工应符合下列规定：1混凝土垫层施工前，在建基面上宜先铺一层厚2030mm的水泥砂浆，再浇筑混凝土。2混凝土垫层收仓宜平顺。3应在垫层混凝土强度达到设计要求后，再进行上层砌筑作业。砌5.3.1干砌石材宜使用料石、块石、毛石，使用卵石时应符合设计要求，5.3.2干砌施工应分层砌筑，开应符合下列规定：1第一层和压顶层砌筑，砌块应大面朝F卧砌；中间层砌筑，可立砌或卧砌；每次砌筑，砌块应自身稳定，每层应平稳坚固。2砌体第一层、转角处、交接处、洞口处和最后一层压顶，应选用较大、较规整的砌块砌筑，3砌块应交错咬搭人避免纵向自竖向通缝，4砌块间的缝口应砌筑紧密，底部应垫稳，局部缝隙应填实，不宜架空。5宜垂直墙面设置拉结石，拉结石布置应根据墙体厚度等参数确定。6砌体有阶梯型结构时，上台阶回收压下层砌块不宜小于砌块长度的一半。7预制砌块有锁扣设计时，应按锁扣要求砌筑。5. 3.3网笼砌筑应符合下列规定：1网笼应经检验合格。外购的网笼应有产品质量证明文件。钢筋网笼现场加工应符合S1.677对钢筋制作安装的要求。填充砌块粒径应大于网眼，宜选用块石、毛石、卵石。2网笼应逐件组装，按设计要求排列整齐、连接可靠。网笼布设应交错咬搭，避免纵向、竖向通缝。组装前应先清理找平底座基础。3网笼填充过程中，应做好网笼保护。每层网笼填充完成以后，应检查填充的饱满度和平整度。应在同层网笼就位固定填充砌块后，再进行上层网笼的组装。5.4浆砌5.4.1浆砌施工宜采用坐浆法分层砌筑，并应符合卜列规定：1铺浆应均匀，铺浆后，铺浆部位应无裸露砌块。2砂浆铺层厚度宜为2050mm。3混凝土铺层厚度宜为3080mm。4先铺浆后砌块，边铺边砌，铺浆超前不宜大于1m。5.4.2 砌筑过程应符合下列规定：砌筑应内外搭砌，相邻砌块、上下砌块应错ii,避免纵向、竖向通缝。2同一层面应砌平，相邻块高差宜小于30mm;每砌筑700-1200mm高度应找平一次，砌虹宽度宜一致。3砌筑时宜先砌筑角块。再砌筑镶面块，最后砌筑腹块，镶面块的厚度不应小J-300mmo4砌块安置应自身稳定，大面朝下，分层卧砌，平稳坚固。5砌筑第一层时，应采用砌块长边与结构长边垂直的丁砌结构。6砌体第一层、转角处、交接处、洞口处和最后一层压顶，应选用较大、较规整的砌块砌筑。7坐浆及竖缝填塞应饱满密实。局部竖缝宽度小于30mm时，应采用胶结材料填塞；大于30mm时，可先填胶结材料后填塞小砌块。8砌体有阶梯型结构时，上台阶回收时应至少压砌下层砌块1/2K度。5.4.3 砌体转角处和交接处可埋置钢筋拉结条，沿灰缝厚度居中布置，灰缝厚度应大于钢筋直径6mm,钢筋和砌块不应直接接触。5.4.4 砌筑齿槽时，不应在与地基持平处找平或中断：预留错槎高差应不小于50mm。5.4.5 已砌砌块被撞击扰动或需移位时，应重新铺浆砌筑。5.4.6 砌筑临时中断，临时间断处的高低差应不大于1.Om,并形成平缓台阶。5.4.7 若砌筑因故停止，胶结材料已超过初凝时间，则应待胶结材料强度达到2.5MPa后，再进行层间处理，继续施工。5.4.8 勾缝施工应按清缝、湿润缝面、勾缝的工序进行。5.4.9 勾缝材料应采用比胶结材料高一个等级的水泥砂浆等。5.4.10 当勾缝完成和砂浆初凝后，砌体表面应清理干净。砌体养护期间，应保持湿润，避免碰撞和振动。5.4.11 砌体外露面有生态设计要求时，应按设计要求设置凹凸面和勾缝。5.5灌砌5.5.1灌砌施工仓位应设置模板。模板应符合下列规定：1模板密闭，灌注胶结材料过程中不应漏浆。2模板施工应符合S1.677的规定。3模板宜采用外加固；采用内加固时，应采取措施防止影响砌块入仓。4结构宽度大于3.Om时，宜采用浆砌边墙结构作为模板。5.5.2灌砌施工的砌块，应符合下列规定：1砌块宜采用石材。2砌块粒径不宜大于墩墙结构最小断面的2/5及浇筑层厚的3/5,不宜小于150mm,且应满足运输、入仓要求。553灌砌施工的胶结材料，宜采用自密实混凝土。5.5.4 灌砌施工应采用先堆放砌块、后灌注自密实混凝土的施工工艺。5.5.5 每层浇筑厚度应根据仓面情况和自密实混凝土性能确定，宜为1.O2.Om,必要时可经试验确定。5.5.6 砌块可采用机械或人工方式入仓，应自然堆放填满仓面，不应直接触碰模板，且与模板间距应大于20mm.应避免粒径偏小的砌块局部集中或分布在底面。5.5.7 自密实混凝土入仓宜单向后退施工，布点应根据自密实混凝土性能确定，浇筑点间距宜为35m,每一浇筑点填满后应移至下一相邻浇筑点浇筑，不应在仓面上往复浇筑。5.5.8 自密实混凝土浇筑应保持连续，上层仓应在下层仓混凝土初凝前浇筑完毕，否则应按施工缝处理。5.5.9 除顶层外，自密实混凝土浇筑收仓时，宜使适量砌块盲出浇筑面50150mm。5.6特殊气候条件施工5.6.1 特殊气候条件施工，应制定专项施工方案。5.6.2 低温期施工，应符合下列规定：1砌筑前应清除砌块表面冰霜，不应使用经水浸泡冻结的砌块。2浆砌、灌砌施工，砌筑仓面温度、砌筑材料温度、养护期温度，均不宜低于砌筑完成后应及时养护。3胶结材料应符合S1.677的要求。1.1.1 高温期浆砌、灌砌施工，应做好砌体养护，保持外露面湿润。宜加覆盖物覆盖，避免暴晒。5.6.4 雨天施工，应符合下列规定：1胶结材料拌和应采取防雨淋措施。2抗冲、耐磨或需要抹面的砌体，不应在雨天施工；已砌筑部位应及时进行覆盖。3应及时排除仓内积水，做好表面保护。4应加强施工期间的墩墙稳定性检查。5.6.5 以下情况，应中止施工，并采取防护措施:1中雨及以上。26级及以上大风天气。6质量检验与验收6.1一般规定1.1.1 砌筑墩墙施工应根据施工顺序，分层、分段检查和检测，并做好记录。1.1.2 单位工程、分部工程划分，应符合S1.176的规定。1.1.3 单元工程划分宜遵循卜.列原则：1单元工程宜以施工检杳的区。段，块划分。2墙体单完工程长度不宜大于100m,划分界线宜设在分缝处。3独立墩体宜划分为一个单元工程。6.2 质量检验6.2.1 在砌筑过程中，应对砌体进行胶结材料强度、砌块强度、密实性等质量检查6.2.2 石材物理力学质量指标测定，应符合CB/T50266的规定。石材的质量检测应以不超过10万019、且同一料源为一个取样单位，不足个取样单位应按个取样单位计。料源发生变化时应及时取样检验。6.3 .3胶结材料试块质量检测应符合下列规定：1试块应在现场取样制作。试块取样试验应符合S1.352的要求。2同一等级宜不超过20011j3取样一组。3胶结材料试块强度检验评定应符合S1.176的要求。6.2.4自密实混凝土坍落扩展度、V形漏斗通过时间检测应符合D1./T5806的规定。6.2.5 浆砌、灌砌施工单元工程宜分为砌筑、变形缝2个工序，其中砌筑工序为主要工序。6.2.6 干砌施工单元工程施工质量标准应符合表6.2.6T的要求，浆砌施工单元工程施工质量标准应符合表6.2.6-2的要求，浆砌体表面砌缝宽度控制标准应符合表6.2.6-3的要求，灌砌施工单元工程施工质量标准应符合表6.2.6-4的要求。检查方法应符合附录A的要求。赛6.2.6-1干砌施工单元工程施工版标准项次检验项目质量要求检腌方法检险数量主控项目1建基面处理建基面处理方法、基础埋置深度应符合设计要求观察、直阅施工验收记录全数检查2网笼质量原材料痂量符合设计要求，网眼编织尺寸和网片组装符合设计要求观察、测量全数检查3砌筑砌块砌筑自下而上错缝砌筑，石块咬合紧密、垫塞稳固，大块压边.预制块采用锁扣连接时锁扣符合设计要求。采用勾缝时应预留排水孔观察、翻撬或铁钎插检，必要时试坑法检查孔隙率每20延米抽查1处，每处3延米，每个单元工程不应少于3处网笼砌筑网笼组装交错咬搭，避免通缝。加充砌块粒径大于网眼，填充饱满、稳定。网笼材料不应破坏观察、翻播每20延米抽查I个网笼，每个单元工程不应少于3个般项Ii1.1砌块表观质量规格符合设计要求测量、取样试验根据料源情况抽验13组，每一种材料至少抽验1组2建基面垫层铺用质量建基面铺填料的材料、铺填方法、铺填厚度及乐实度应满足设计要求测量、取样试验每个单元检测点总数不少于20个表6.2.6-1（续）项次检验项目质量要求检验方法检验数量般项目3干砌石体断面尺寸表面平整度符合设计要求，允许偏差±5cm2m施尺测量每个单元检测点总数不少于2530个厚度符合设计要求，允许偏差±10%测量每100m2测3个点坡度符合设计要求，允许偏差±2%坡度尺及垂线每个单元检测断面不少于2个衰6.2.6-2浆砌彩工单元工程施工质标准项次检验项目质量要求检验方法检验数成主控项F1.1建基面符合设计要求，表面干净、无浮渣，无杂物，无枳水，无松动石块观察、查阅验收记录全数检查2仓面处理胶结材料表面应凿毛，毛面面积应不小于95%的总面积观察、方格网法房测整个砌筑面3胶结材料配合比符合设计要求试验每班1组4砌筑铺浆均匀，无裸呢石块；灌浆、塞缝泡满，砌缝密实，无架空：内外搭砌，上下错缝，先砌筑角石，再砌筑镶面石，最后砌筑!雌石。丁砌石分布均匀，面积不少于墩、墙砌体全部面积的1/5,且长度大于600三.镶面石的厚度应不小于30cm;每砌筑7001200mm高度找平次；临时间断处的高低差应不大于1.0m.并留有平缓台阶观察、测量、翻战捡我每20延米抽查1处,每处3延米，每个单元工程不应少丁3处«6.2.6-2（续）项次检验项目质量要求检验方法检验数量-主控项目5砌体质55:密度、孔隙率应符合设计要求试坑法每砌筑Ion1.高挖试坑1组，每单元不少于1组般项日I砌块表观顺盘砌块规格应符合设计要求，表面湿润、无泥垢、油渍等污物观察、测量逐块观察、测量。根据料源情况抽验13组，每种材料至少抽验Iii1.2垫层混凝土在抗压强度未达到设计要求iu.不应在其面层进行上层砌石工作。垫层混凝土表面应凿毛,毛面面积应不小于95%的总面积观察、查阅施J1.记录全数枪查3水泥砂浆沉入度符合设计要求，允许偏差士10mn现场抽检每班不少于3次4混凝土维勃稠度或坍落度拌和物均匀，维勃稠度或坍落度偏离设计中值不大于20mm5砌健宽度符合表6.2.6-3的规定观察、测量每砌筑表面Iom2抽检1处，每个单元工程不少于10处，每处检查缱长不少于Im6轴线位置偏移WIOn1.n仪器测量每10延米检查1个点7顶面标高±151111n项次检验项目质量要求检验方法检验数量股坝U8垂直度W30mm仪器、吊线和尺检查沿结构轮廓每20m抽查1处，每单元不少于3处9厚度有构件部位±10Iren仪器测量每1延米检查1个点无构件部位±20m仪器测量每5延米检加个点10勾缝勾缝型式符合设计要求。洁缝宽度不小于砌缝宽度，水平缝清缝深度不小于40rnm,竖缝消缝深度不小于50ran;继槽清洗干净缝面湿润。分次向缝内填充、压实，密实度达到要求，砂浆初凝后不应扰动观察、测量、初凝前压触对比，压触深度不应大于5mm每IOm2砌体表面抽检不少于5处，每处缝长不少于InI11养护有效及时，养护时间符合设计要求。养护期内表面保持湿润观察、检查施工记录全数检查12排水设施排水管安装偏差不宜大J-100mm,坡度应不N子设计值观察、测量全数检查«6.2.6-3浆砌体表面砌缆宽度控制标准砌缝类别砌缝宽度/由允许偏差三m预制块科有块石毛石、卵石砂浆砌体平缝107515-2020-252535士5会继15-2020-3020-4030-40混凝土砌体平缝20-2525-3030-3530-40骏缝25-30307030-5030-50表6.2.1灌砌施工单元工程施工质标准项次检验项目质量要求检验方法检验数量主控项111建基面清理符合设计要求，表面干净、无浮渣，无杂物，无积水，无松动石块观察、查阅验收记录全数检查2仓面处理胶结材料表面应凿毛，毛面面积应不小于95%的总面积观察、方格网法量测整个砌筑面3砌块表观质量砌块规格应符合设计要求，块径不小JT50mm:表面湿润，无泥垢、油淡等污物观察、测量逐块观察、测量。根据料源情况抽验13组，每种材料至少抽验1组4胶结材料配合比符合设计要求试验每班1组5模板立模稔定性、刚度、强度满足施工荷载和模板设计要求。局部平整度、错台不大于5mm,无漏浆。形体尺寸偏差不大于IOII1.fn观察、测量、靠尺检直每检查项每仓不少于10个点砌墙采用浆砌边境时符合表6.2.6-2的要求6砌筑施工顺序与方法得当。砌块放置均匀、稳定。自密实混凝上连续浇筑、充填饱满观察、测量每层每20延米抽查1处，每单元不少于3处7砌体质量密度、孔隙率应符合设计要求试坑法每砌筑Iom高挖试坑1组，每单元不少于1组项次检验项目质量要求检腌方法检验数量股项1垫层混凝土在抗压强度未达到设计要求前，不应在其面层进行上层砌石工作。垫层混凝土表面应凿毛，毛面面积应不小于954的总面积观察、查阅施工记录全数检查2自密实混凝土加落扩展度、V形漏斗通过时间符合设计要求现场抽检每班不少于3次3轴线位置偏移10r11仪器测量每10延米检查1个点4顶面标高土1511un5垂八度3011rn仪瞄、吊线和尺检查沿结构轮阐每20m抽查1处，每单元不少于3处6厚度有构件部位±10mm仪器测量每1延米检查1个点无构件部位2011m仪器测量每5延米检查1个点7养护有效及时，养护时间符合设计要求。养护期内表面保持湿润观察、检查施工记录全数检杳8排水设施排水管安装偏差不宜大于1OOmm.坡度应不小于设计值观察、测量全数检查6.2.7 砌体变形缝（填缝材料）施工质量标准应符合表6.2.7的要求。«6.2.7砌体变形编（填充材料）施工项标准项次检验项目质量要求检验方法检脸数成主控项目1变形健缝面平整、顺直、干燥，外露铁件应割除，确保伸缩有效观察全数检查2块充材料质量符合设计要求观察、抽查试脍每批次3组一般项目1涂刷料填充涂刷均匀平整、与混凝王粘接紧密，无气泡及隆起现象观察全数检查2粘贴料填充铺设厚度均匀平整、牢因、搭接紧密3板材填充铺设厚度均匀平整、车周：相邻块安装紧密平整无缝6.2.8质量检作记录应及时汇总、编录、分析。为隐蔽工程和关键部位的摄影、录像等档案资料应妥善保存，质量问题、事故处理原始资料，应记录齐全。6.3N质n量验收6.3.1 单元工程质量验收应符合S1.631、S1.632的规定。6.3.2 分部工程、单位工程的施工质量验收应符合S1.176的规定。附录A砌筑墩墙质量检查方法A.0.1外观实体检查方法应符合下列规定：1几何尺寸检测应采用测量仪器进行检测，精度满足要求。2轴线坐标应采用测量仪器，按照设计已明确坐标位置的特征点进行检测。3坡度应采用坡度尺等适用设备进行检测，或采用全站仪测量顶部和底部的高程不坐标，通过计算得出。4平整度检测应采用2m靠尺、直尺进行检测。5垂广度采用测量仪器进行检测，精度满足要求。6砂浆饱满度采用观察法进行检测。A.02新建及既有砌体胶结材料抗压强度检查，下列情况可参考贯入法或回弹法进行确定：1胶结材料试块缺乏代表性或试块数量不足。2对胶结材料试块的检验结果有怀疑或争议，需要确定实际的抗压强度。3发生工程事故或对施工质量有怀疑和争议，需要进一步分析砌体强度A.0.3胶结材料抗压强度采用贯入法检查时，应符合下列规定：1自然养护。2龄期为28d及以上。3自然风干。4强度0416.OMPa。5测点布置及检测方法按S1.352的规定执行。A.0.4胶结材料抗压强度采用回弹法检查时，应符合下列规定：1采用人工砌筑、人工或机械喷涂抹灰施工工艺。2自然养护且砂浆表层为干燥状态。3不处于高温、长期浸水、遭受火灾或侵蚀等环境。4龄期为Md及以上。5强度4.025.OMPao标准用词说明标准用词严格程度必须很严格，非这样做不可严禁应严格，在正常情况下均应这样做不应、不得宜允许稍有选择，在条件许可时首先应不宜这样做可有选择，在一定条件下可以这样做团体标准水利水电工程砌筑墩墙施工规范T/CWEA2220241总则273基本规定284材料295砌筑326质量检验与验收431.0.1编制本规范是为了统一砌筑墩墙施工标准，规范施工行为，达到优质、高效、经济、安全的目的。1.0.2本规范仅适用于水利水电工程砌筑墩墙施工。水利水电的砌筑工程按其特点可划分为砌筑墩墙、护砌工程、砌石坝三大类，其施工规范分别编制，成为水利水电砌筑工程系列。1.0.4为了提高水利水电工程墩墙施工管理水平，施工要有质量、安全、环保管理体系，以确保过程符合安全、质量和环保要求，推进施工管理现代化、规范化、标准化，实行全周期、全过程管理，规范过程管理记录，建立技术档案，非常必要。1.0.5水利水电工程砌筑墩墙，近几年在涉及生态环保方面创新较多，如自然生态墙设计，新型砌筑材料、网笼材料等，应鼓励采用先进适用的新科技。新技术、新工艺、新材料、新设备、新产品应经过技术验证、实验检验、论证，满足使用功能要求。3.0.4砌筑墩墙施工的安全生虎管则广的要:求。施工现场的雯J施、大型施货机睡够存客全技术虬理的要求.安全生产管理机构好全技术措施和专21'水利水电工程繇个施工用水电S1.39&水利水电3基本规定3.0.3施工技术准备是确保墩墙施工质量、进度、安全的保证。3设计文件会审一般由业主、设计、监理、施工单位四方相关技术人员参加，主要目的是通过充分沟通，实现对设计意图的准确理解。和职责、安全生项施匚方案）安施匚安全怏导气、安全防护措4.1 一般规定4.1.1 工程中所使用的原材料、成品及半成品的质量直接影响工程质量，对工程所使用原材料、半成品及成品在加强进场验收的同时，对涉及结构安全、使用功能的原材料、成品及半成品应按照有关规定进行取样检验.并提供满足设计要求的检测报告或供货单位提供的质量检测证明。4.1.3 配合比设计由具有相应资质的单位出具，材料有变化时要及时调整。4.1.4 针料、水泥、外加剂，为r保持性能稳定，对堆放条件有明确要求，木条文参考S1.677水工混凝土施工规范的有关规定，对其存放条件进行明确规定。同时，材料堆放场地一旦不平整，堆放材料过程中，容易发生垮塌等情况，C升起安全问题，本条文为堆放场地提出安全要求。4.2 石材4.2.2 坚硬岩、坚硬岩，根据GBe5OO21k岩土工程勘察规范的岩石坚硬程度分类。石材的软化系数，系指石材在含水饱和状态下的极限抗压强度与石材在干燥状态卜的极限抗压强度的比值，该系数是检验石材受水流和风化影响的一个重要指标。根据GB50021,当软化系数小于0.75时，岩石抗压强度较低，稳定性较差。为统一标准，软化系数指标确定为0.75。4.2.31S1.260堤防工程施工规范和SD120-84浆砌石坝施工技术规定（试行）对料石同一面最大高差确定为小于Icmo墩墙相对提防和浆砌石坝，石材表面平整度要求相对较低，为便于墩墙施工石材选择，将料石同一面最大高差确定为宜小于石料长度的觊。4.2.4 石材的质量关系到墩墙工程质量，石材抗压强度是保证墩墙工程施工质量的重要指标。4.3预制块4.3.2 外购的预制块，如各种生态墙、生态砖及带锁扣的预制块等，应有质量合格证明文件，并按批次进行验收，建立验收记录。4.3.4 参考安徽六安沸河水环境治理项目预制块保护措施，预制块堆放场地设置了排水措施；堆放过程中，底部设置了垫块，最高堆砌高度控制在1.5m以内，且采取了防倾倒加固措施；吊装、运输过程中，对砌块进行了打包，防止单块松散掉落。4.4胶结材料4.4.13本条文参考了DI5806水电水利工程堆石混凝土施工规范的要求。参考河南省宝泉抽水蓄能电站实际使用效果，坍落扩展度在70Omm左右，经济性和适用性指标取得相对最佳组合。自密实混凝土易受浇筑方式影响，出机性能与入仓性能可能存在差异，要以入仓性能为控制标准。参考河南省宝泉抽水蓄能电站自密实混凝土配合比案例，每立方米混凝土中粗骨料体积为0.27-0.33nP,用水量为170200kg,体积水灰比为0.81.15,粉体量(水泥和粉煤灰)为0.160.2n含气量为1.5%4.0%。有抗冻要求时，根据抗冻等级确定。4.4.2 为方便胶结材料的施工和质量管理，并满足各部位性能要求，水泥要选择品质优良、供应可靠的厂家。GB1752007通用硅酸盐水泥第3号修改单，取消了硅酸盐水泥32.5(R)复合硅酸盐水泥32.5(R)等级，仅保留矿渣硅酸盐水泥325(R)、火山灰硅酸盐水泥32.5(R)、粉煤灰硅酸盐水泥32.5(R),待后续标准修订时，视情增设专用水泥产品标准，为保持本规范长期适用性，推荐为42.5级以上。4.4.3 由于人工拌制砂浆质量没有保障，应优先选用机械集中拌制砂浆，确保墩墙工程施工质量。4.4.43砂浆和混凝土下料高度不宜大于2.Om,自密实混凝土下料高度不宜大于3.0m,是为了防止胶结材料分离。同时，自密实混凝土浇筑时的最大自由下落高度不宜大于3.0m,参考D1./T58062020确定。4.4.5 参考江西鹰潭水环境治理项目墩墙施工，胶结材料一般在3h内使用完毕,当气温超过30C时,在2h使用完毕。对掺缓凝剂的，其使用时间根据其缓凝时间确定。5.1一般规定5.1.1 砌筑前，测量地基基础，检查砌块、胶结材料及施工机械等情况，做好充分有效的准备，才能保证施工质量、安全。5.1.22施工立样架挂线法是保证墩墙工程尺寸、位置、平整度的有效手段，简便易行在施工控制上推荐采用。3依据GB50924砌体结构工程施工规范的有关要求，石砌体工程为保证砌体稳定，每天砌筑高度不得大于1.2m。墩墙施工过程中，为确保相邻部位稳定，参考GB50924的要求，对相邻高差要求不宜大于1.2m05.1.3 右材表面保持湿润状态有利于粘接，防止吸收胶结材料中的水分；但不能有浮水、避免稀释胶结材料，C影响砌筑墩墙质量。5.1.4 SDI20-84浆砌石坝施工技术规定（试行）4.2.14条规定“养护时间。水泥砂浆砌体，一般为一大，混凝土砌体，一般为21天。”S1.631-2012水利水电程单元工程施工质量验收评定标准上石方工程7.5.4条规定“水泥砂浆勾缝质量要求，一般砌体养护28
