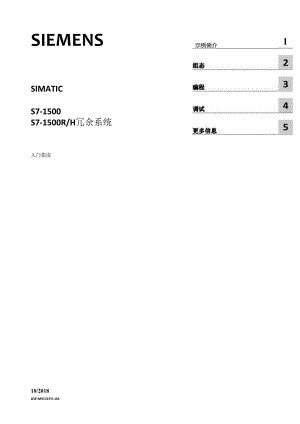

示例倚介1SIEMENSSIMATICS7-1500S7-1500R/H冗余系统入门指南10/2018A5EM91319-AA目录示例筒介1.1 安全信息1.2 示例的结构和任务61.3 操作步骤101.4 要求111.5 战道段的接规图13WMW*WW*WMWMW192.1 组态分飙件192.2 组态HCpU_.222.3 组态ET200SP.252.4 组态HM1.设备30示例简介实际上，使用冗余自动化系统是为了实现更的可用性.在冗余操作的系统中，个别自动化组件的故障不会妨用工厂运营，S7-1500R/H冗余系统S7-1500R/H冗氽系统包含2个CPU.即冗余.两个CPU将并行处理相同的项目数据和相同的用户程序.两个CPU通过冗余连接进行同步.如果一个CPU出现故障,另一个CPU会接替它对过程进行控制.Iff妥的基本知织本入门指南通过一个具体示例,指导用户完成S7-1500H冗余系统的组态和媚程.要理解本入门指南中的内容，需要具备以下知识； 有关自动化技术的脸本知识 了解自动化系统高可用性的需求， 了解一11程组态系统STEP7V1.S1.可能发生人员受伤或财产损失根据相关的应用领域，工厂或系统中的S7-1500组件需遵守特定的标准和规定，请遵循适用的安全和事故预防规定，例如IEC60204-1（通用机器安全要求）.本入门指南中的示例介绍了S7-1500H冗余系统的组态和编程.但不保证该示例总是能琳在各种不同的情况中正常运行，因此在执行该示例前，强烈建议您杳回最新版本的系统手册SIMAT1.CS7-1500R/H冗余系统和所用模块的设;手册“必须始终注意以上手册中包含的警告和其它信息，即使它们未监复出现在木入口指南中，如果不遵循这些规定,可能会造成严重的人身伤害并可能损坏机涔和谀施.示馈制介Ia安全信息1.1 安全信息SiemenS为其产品及解袂方案提供了工业安全功能，以支持工厂、系统、机器和网络的安全运行.为了防止工厂、套统、机器和网络受到网络攻击，需要实施并持续维护先进且全面的工业安全保护机制，StemenS的产品和解决方案仅构成此类概念的其中一个要素。客户负货防止其工厂、系统、机器和网络受到未羟授权的访问.只有在必要时并采取适当安全措施(例如使用防火摘和/或网络分段)的情况下,才能将系统、机器和组件连接到企业网络或Internet.此外，需遵循西门子发布的有关安全措施指南，更多关于可执行的工业安全措施的信刖，请访问IhttPS:WVAUS1.efnenS.comindustria1.security)-西门子不断对产品和解决方案进行开发和完善以提诲安全性.SiemenS强烈建议我及时更新产品并始终使用最新产品版本。如果所用的产品版本不再支持，或未更新到到最新版本,则会增加客户遭受网络攻击的风隆.要及时了解行关产品更新的信息，请订阅StemenS工业安全RSS源，网址为(https:/WWwSI1.2 求例的结构和任务1.3 示例的结构和任务隧道中的照黑灯和风Ja控制的自动化交通流量的持续塔长以及越来越严格的安全要求都芮要先进的磁道系统提供保障.与此同时，这些设施时设备的要求也在不断提高，尤其在安全性和可用性至关理要时，以下示例包含三个子任务： 根据族道内的空气污象等级控制安全通风 根据磁道中的空气污染等级控制交通信号灯和隙码物 根据隧道外光线的光照强度控制隧道中的照明图1随道照明灯和风扇控制示例根据1内的空气污染等fit拄制安全通风为了排出有害废气并供应新鲜空气,在隧道中安装了风扇.通风系统需确保不间断操作,从而保持污染物浓度低于设定水平.为此.通风系统需确保始终可用，以从容应对自动化组件故障事件（如，囚隧道内起火.配有两个冗余H-CPU的S7-1500H冗余系统用于确保风曲可用性。使用三个风扇对隧道进行通风，根据道中的空气污染等频控M交通信号灯和障碍物隧道入1.1.通过两个交通信号灯控制,出于安全原因,交通信号灯控制也需要更高的可用性.如果隧道段中的污染物浓度出过最大限伯达2分钟以上，则会对闭陵道.根据道外光线的光照遢度控Mfit道中的照明隧道入I1.的光照强度反差通过不同隧道段的隧道照明调节.通过两个光传感涔测盘隧道外的光照强度.隧道入1.1.照明灯的光照强咬破相应捽制.隧道内照明灯根据白天/夜晚时间来控制。1.2示例的结构和任务工艺图以下工艺图显示了自动化好淡方案的结构.碇道照明灯风或交通信号灯障碍物隧道外光传出器浊度传感器空气质窿传博器HMIH-CPU隧遒I至3段的IO设备图1-2工艺困1.2东蝌的结构和任务示例的自动化俎件组态包括：2个S7-1S00H-CPU冗余操作中如果一个CPU出现故障，另一个CPU会接昔它对版道操作进行控制。3个ET200SP用作PROFINET环网中的IO设备每个隧道段（1至3配卷一个ET200SP（IO设备）分布式Q系统.传感器和执行器连接到姆个IO设备，用于以下任务：污柒物浓度的测;改，并发挥以下作用；-控制风塌速度和气流-控制交通信号灯和障碍物测IIi陂道外光线，-控制人口照明灯 根据白天/夜间时间控制隧道内照明灯。2个精智面板 作员将精智面板用作监控隧道运行的拄制中心.工作原理风J1.1.速度拄IM以及交通信号灯和障网物拄M年台风扇： 具有两种速度（阶段），可跟据测得的污染物浓度选择打开或关闭. 支持2种旋转方向。根据是否测破到污染物，风崩选择是排气模式还是进气罐式.H-CPU通过模拟城输入模块和空气质量传感器测用隧道中的污染物浓度.如果污染物浓度超过以大限做，H-CPU会通过数字状输出模块在ET200SP中响应如下： 提曲风扇电机的速度 两分神后将交通信号灯切换为红色 两分神后关闭障斶物1.2示例的结构和任务如果污染物浓度低于平均限值，H-CPU会通过数字量输出模块在ET200SP中响应如下： 将通风电机切换到停止模式 将交通伯号灯切换为标色 打开障碍物控制魔道中的照明H-CPU使用模拟此输入模块测玳磁道内外的光照强度。根据隧道外照明，数字/输出模块可将隧道入U照明灯的亮度调节为m佳的能见我.数字点输出模块还会根据白天/夜间时间控制磁道内照明灯。CPU中的用户程序会指定限值,并控制ET200SP的随入和输出模块.精智面板在HMI画面中显示S7-1500H冗余系统，如果需要，操作员可以通过HMI后面切换到手动操作并更改限值.S7-1500H和S7-1500R对比作为S7-1500H的甘代方案可以使用S7-1500R冗氽系统实现此自动化任务“在本例中，使用S7-1500H冗余系统，因为它在隧道自动化任务中具有以下优势： 性能优FS7-1500R,具体体现在；- 通过光境建立的刑独冗余连接- 计算能力强- 可以使用更多的PRoFINET设备 两个HCPU之间的距离地长10km该解决方案的优势 系统的可用性高：如果某个H-CPU出现故障或正在维护，则照明和风扇控制可继续运行.不需要封闭隧道. 可林地监视和控制两个H-CPU之间长达10km的陂道设施 实时监拄系统和操作工程师的目标信息 信号可直接在隧道中的ET200SP分布式I/O系统中记录并怆出,无衢匕距离传输.1.3 操作步舞1.4 操作步骤任务执行以下任务以实现示例:表格1-1催道白动化的操作步骤步*嫌作步更多信总1在STEP7中进行硬件中态:使用2个H-CPUs3个ET200SP站及其I/O模块和2个精智面板组态系统.组态（页19）部分2在STEP7中创建用户程序:在祖织块中编写用户程序.创建HMI画面,编程（页35）部分3安装模块并连接各殂件：安装全部模块，连接负敦电源、PROF1.NET环网中的模块、冗余连接和精智面板.£冗余系统S7-1500R/H(https:"SUPDort1.ndUStrV.siemens.811C5/WWzhview109754833)系统手册gET200SP分布式I/O系统(https:"SUPDOrtindUSview58649293)系统手册隧道段的接畿图(页13)一章4调试示例: 在H-CPU中插入SIMATIC存储卡. 接通负载电液和CPU, 调试时在艰态中为CPU分配冗余ID. 将用户程序（硬件配词和用户程序）加我到CPU。 检查1.ED并评估CPU显示屏上的伯恩， 测试该示例的工作原理。询试（页49）.一章1.4嘤求1.5 要求示例要求以下硬件和软件可用于执行该示例：表格1-2馒件/软件要求硬件/软件模块/版本2H-CPU,带有同步模块和SIMATIC存储卡2个相同的1517H-3PNCPU.订货号、功能版本和固件版本完全相同 4个同步模块，适用于长达Iokm的光纤电缆(6ES7960-1FB00-0AA5) 2个SIMATIC存储卡，容录为256Mb(6ES7954-81.1.02-0AA0)3个ET200SP分布式I/O系统Hut第1段和第3段的2个ET2OOSP,其中分别包含, 1个接口模块IM155-6PNHF(6ES7155-6AU01-0CN0),固件版本V4.2或更尚版本(系统冗余S2) 4个数字量输出模块：- 2个DQ4x24VDC2AST,分别帝有一个浅色BaseUmt.BU型号AO；BU15-P16+A0+2D- 1个DQ4×24VDC2AST.带布个深色8asenit.BU型号AthBU1.S-P16+A0+2B- 1个DQ4x24.23OVAC2AHF.带有一个浅色BaseUmt.BU型号U0：8U20-P16+A0+2D 1个模拟城输入模块：-A14xU12线制ST.带有一个深色BaseUnit.BU型号AO：BU15-P16>A0÷28 1个服务模块隆道第2段的1个ET200SP,包含I 1个接口模块IM155-6PNHF(6ES7155-6AU01-0CN0),固件版本V4.2或更尚版本(系统冗余S2) 2个数字状输出模块：-1个DQ4x24VDC2AST.带Tf一个浅色8asenit.BU型号AO1BU15-P16+A0+2D-1个DQ4x24.230VAC2AHF.带有一个浅色BaseUei,BU型号U0：BU20-P16+A0+2D1个模拟量:输入模块：-A1.4xU12线制ST.带有一个深色BaseUmt.BU型号AO：BU15-P16*A0*-281个服务模块1.S隧道段的接线图硬件/软件模块/版本2个HMI设备TP1900Comfort2个用于57-1500R/H的负载电流PM190W120/230VAC3个用于ET200SP的负载电流24VDC输出电JK的负栽电流(具有安全电气班离)附件1根安装导轨，2根光纤电缆，PRoF1.NEr电缆具有工程组态系统的PC/PG带以太网接口的PG/PC和以下正确安装的软件安装包：SIMATICSTEP7Professiona1.V151或更i版本PG/PC连接的交换机Sca1.ancex-2(¼irt附加要求PG/PC通过PROF1.NET接I连接到交换机“调试期间.需要在PROF1.NET坏网中添加交换机。安装模块并连接各姐件可以在组态和娟写用户程序前后设置和连接便件.有关ET200SP的安装和接的更多信息，请参见在T200SP分布式1/0系统(https:SUPPorIindUSuySiemenocomcsvAvzhvew58649293)系统手册。行关隧道段中ET200SP的接线图请参见催道段的接线图(J1.i13)一章.有关S7-1500R/H冗余系统安装和接战的步骤，请参见fS7-1500RH冗余系统(https:/SUPPofvindUS1.rcsVAVzhview109754833%系统手册。的定以下部分将详细介绍S7-1500H冗余系统的组态和编程的特定步骤和设置.拘简要概述与组态和编程S1.MATICS7J500类似的步骤.1.6 隧道段的接线图1.5隧道段的接线图筒介下图显示了陂道段1或3内ET200SP分布式I/O系统的I/O模块的布战。对陡道第2段进行布战时，不时交通信号灯控制和障碍物控制的数字出输IH模块进行布线,也不对模拟量输入模块I：的隧道外光传礴器进行布线.1.S隧道段的接线图连接电充电压、PROFINET电箱并接地下图显示了ET200SP的电源电压、PRoFINET电缆和接地的布然。（X接口模块IM155-6PNHF（6ES7155-6AU01-OCN0固件版本V4.2及更高版本）交通信号灯控件：DQ4x24VDC2AST数字量输出模块,带有一个浅色BaSeUn1.tBU1.5-P16+A0÷2D（BU型号AO）（3） 降固物控件：DQ4x24VDC2AST数字地输出模块，带有个深色BaSeUnitBUI5-P16+A0+2B<B型号AO>测盘光照强度和空气污染等级：4x1.2-wireST模拟址谕入模块.带有一个深色BaseUmtBU15-P16+A0+2B<BU型号A0）（三）风扇控制系统：DQ4x24VDC/2AST数字量输出模块，带有一个浅色BaSeUni1.BU1.5-P16+A0+2D<BU型号AO>照明控制系统：DQ424.230VAC2AHF数字量黔出模块带有一个浅色BaseUnitBU20-P16+A0+2D（BU型号UO）®服务模块（8）安装导轨在PE处接地24VDC输出电压的负轨电流（具有安全电气隔恩用于Profinet环网的proF1.NET电缆困1-3接浅图1.5隧道段的接线图连接交通信号灯控件下图显示rDQ4x24VDC2AST数字批谕出模块上的交通信号灯布线.连接障碍物拄件下图显示了DQ4x24VDC2AST数字量添出模块上的障码物控件布线。障碍物通过三相电机控制开关,三相电机的旋转方向由个可逆接触器控制;打开障碍物今接触器K1.启动关闭障碍物今接触器K2启动如果障碍物己达到各自的最终位词，会通过限位开关自动关闭.图1-5静阳物控件的布线1.S隧道段的接线图连接费=光照强度和空气污染等频的传感叁下图显示了A1.4×Ui2线制ST模拟!输入模块上用于测盘光照强度和空气污染等级的传感器的布线.图1-6测收光照迪皮和空气付染等级的传感器的布战1.5隧道段的接线图连接照明控制功能下图叔示了DQ424VDC2AST数字盘输出模块上的风扇捽件布线.风侬的旋转方向（右/左由一个可逆接触器控制： 风扇地时针旋转T接触器K1.启动 风扇逆时针旋转-»接触器K2启动风扇速度（高/低）通过达丝德电路控制： 风低速今接触器K5启动 WJ高速-÷接触器K3和K4启动1.S隧道段的接线图连接照明控制功能下图显示了DQ4x24.230VAC2AHF数字量输出模块上的照明灯控件布线.通过数字量:输出模式的相位控制-相位比例功能使灯变哈：1.1.T入口照明灯12内部照明灯DQ4x24.230VAc/2AHF(w图1-8交诩信号灯的布线组态2.1组态各组件他介创建一个新项目，然后添加CPU1517H-3PN和3个ET2SP分布式I/O系统。将组件连接到PRoFINET坏脚.将2个HM1.设备TP1900Comfort添加到组件中.未祖态PM190W120/230V交流货软电流。要求己设汽PG/PC的IP地址.示例中为192.168.0.50»创建项目并分配硬件创壮新咀目1.在STEP7中创建新项目.将项目命名为S7-1500H_GS.打开现有项目创建新项目杼破项目关闭项目图2T创建新项H2.选择组态设备'(Configureadevice),然后选择加态网络(ConfIgUreneIWOrks)。M络视图随即打开.3,从网络视图的硬件目录中选择CPU7H-3PN.2.1 组态各组的:4 .将CPU拖放到网络视图的任务由口中，结果，- STEP7会自动创建冗余系统的两个1517H-3PNCPU.- step7将白动为两个CPu的Profinet接11Xi例Emrp角色管理员<自动）（Manager（auto）<>- 这两个CPU将以图形方式显示在STEP7的网络视图中.图2-2网络视图中的CPU5 .从硬件目录中选择ET200SP接口模块IM155-6PNHF（订货号6ES7155-6AU01-OCNO）。6 .将此接11模块拖放到网络视图的任务窗11中.7 .将2个IM155-6PNHF接口模块拖放到网络视图的任务窗口中，8 .从硬件目录中选择SIMATIC精智面板TP19Comfort作为HM1.设备,建议t使用HMI设备向导（页30）组态HMI设备.9 .将TP1900Comfort拖放到网络视图的任务窗口中。10 .招另一个TP1900Comfort施放到网络视图的任分窗口中.结果,己创建项目。己插入饿件姐件。己自动分配设得的PRoFINET接口的IP地加，2.1级态各级售按系烧冗余S2分配ET200SP要按照系统冗余的方式将ET200SP分布式I/O系统分限到S7-1500H,需要将各IM155-6PNHF接I模块连接到各CPU.为此，请执行以下步臊：1 .在IM155-6PNHF的PROFINET接口与左恻CPU的PROFINET接11X1.之间拖放一条连线.2 .在IM155-6PNHF的PROFINET接口与右CPU的PROFINET接口X1.之间推放一条连线.3 .以同样的方法将另外两个IM155-6PNHF设备分配给两个CPU.结果：分布式I/O系统ET2。OSP按系统冗余的方式连接到S7-1500H.图2-3ET200SP按系统冗余的方式连接到S7-15H2.2组态HCPU2.2组态HCPU简介通过两根光纤电缆在两个H-CPU之间建立冗余连接，共使用四个同步模块（每个H-CPU使用两个）。可以在STEP7中更换同步模块（适用于长达IOknI的光纤电缆。step7会自动为CPu的每个Profinet接口分配一个IPIfeh匕用户也可手动分配IP½.对千各CPU的PRoFINET接口XI,IP地址必球位于同一个子网中.在本示例中,使用预设的IP地址.STEP7会指定默认的最小和最大循环时间值.选择最小扫描循环时间时，应确保循环程序的执行频率不要题于过程要求的购率.珞同步模块分配给H-CPU在STEP7中.将长度为IOm的电箍的同步模块分限给H-CPU（默认设置）.对于隧道应用，为H-CPU分配最长IOkm（6ES7960-1FB00-0AA5）的电揽的同步模块，如下所示：1 .切换到H-CPU的设备视图.2 .从硬件目录中，物订货号为6ES7960-1FB00-0AA5的同步模块施放到H-CPU的同步模块接口.2.2纵态HCPU3.将打开'更换设备-可步模块(ReP1.aCedevice-Synchronizationmodu1.e)对话框。单击确定OK)确认更换。当前段备：新设省：工段WSa5IMATIC57-1500，闾步模块S6ES7960-1F8000AA5R?步樱柳订汾号6S79601CB0AAS曜本W月SiMKXS7-1500M国龄收蜕段！电锄R长*!达IOm同步模快订货号6ES796O1FB-OAA5版本说明srxs7.soo.同般d我跳有心彼最长引住Iokm图2Y将网步模块分配给H-CPU结果：长达IOkm的电缜的四个同步模块已分配到系统冗余的H-CPU.2.2组态HCPU设循环监视时间默认伍将显示在CPU属性的循环(Cyc1.e)区域中,1 .例如，将最大循环时间设置为6000ms.将最小循环时间设徽为10ms.2 .采用其它参数的预设.图2-5设徨衡环监视时间结果：当更诙CPU的上述参数时，这些参数会在STEP7中自动用F冗余系统的兄个CPU.2.3纨态ET200SP2.3组态ET200SP简介在S7-15OOH冗余系统中，设备通过MRP在PROF1.NET环网中进行通信。定义设备的介质冗余角色.将三个隧道段中各种自动化任务的I/O模块分配给三个ET200SP分布式I/O系统。为每个ET200SP设Kt看门狗时间得如果设置的石门狗时间较长，则可以避免IO设备在Profinet环网中断时发生故障。定义PRoFINET环网中ET200SP的MRP角色要将环网中ET200SP分布式I/O系统的介质冗余角色定义为设备，请按以下步骤操作:1.在STEP7的网络视图中，在两个CPU中选择一个CPU上的PROFINET接口XI.2.在巡视窗11中，浏览到'属性>常规>高级选项>介质冗余.(Properties>Genera1.>Achzancedoptions>Mediaredundancy),图2-6介质冗余域设贸3总击'域设置(Domainsettings)按妞.2.3级态ET2SP4.在巡视窗口中，step7将显示该CPu中Profinet接口Xi所在MRP域的特性。cpu在冗余系统中的角色为管理员(自动(Manager(auto)»5.在设备(Devices)我的MRP角色(MRPro1.e)列中，为其它所有设备分比MRP角色客户端(C1.ient),图2-7为ET2SP分配MRPfii色将"。模块分配到ET200SP并设卷效1 .切换到IM155-6PNHF的设备视图.2 .在常规(Gene创区域的接口模块属性中，指定SeCuonI为隧道段1的名称。2.3纨态ET200SP3.从硬件目录中连续选择以下模块，将模块从插槽1到6分配给接口模块：- DQ4×24VDC2AST（用于信号灯>- DQ4x24VDC2AST（用于障阳物）- AI4xU1.2线制ST（用于磁道外照明、隧道内照明和空气质版传出器）- DQ4x24VDC2AST（用于风扇>- DQ4x24.230VAC2AHF（用于磁道照明）- 1个服务模块（作为姐态终端）曲彷扑视南二上网络视图DYSftSffi*151M至-2Ha回的庭同虫J1.曳£3Rack图2-8ooooOOOO88OOOO分JEET200SPI/O模块4双击组态中的第3个模块DQ4x24VDC2AST用于风扇.5 .在模块同性常规>电位组(Genefa1.>Potentia1.group).选择启用新的电位组(浅色Base1.1.nit)(Enab1.enewpotentia1.group(1.ight-co1.oredBaseUnit).6 .Xi击模块DQ4x24.230VAC2AHF(用于隧道照明7 .在模块属性常规>W(Genera1.>Potentia1.group)中,选择启用新的电位组浅色BaseUmt)(Enab1.enewPOtentIa1.group(1.ight-co1.oredBaseUnit).8 .双击模块A1.4xU1.2税制ST.2.3级态ET2SP9.在任何情况下，将模块属性中通道O到2的输入(InPU1.S)下的测录类型设五为电H(VoItage).测量范囹设置为0.10V«图2-9设窗测量类皇和利Ik范困10将通道3的测fit类型设置为'已禁用(DtSabIed)11 .对于模块DQ4x24.230VAC2AHF,保留默认(ft.尤其是,相位控制-相位比例.模式.12 .时于隧道段3,按照步探1至11进行操作。对于隧道段2,不需要两个用于障固物和交通信号灯捽制的数字让输出模块DQ4×24VDC2AST.M：ET200SPI/O模块已完成组态可用F隧道应用.设者门狗时间不要直接输入看门狗时间，而是通过.当IO数据丢失时可接受的更新周期次数(ACCeptednumberofupdatecyc1.eswhenIOdataismissing)进行设J1.Ai终的看fJ狗时间由当IO数据丢失时可接受的更新周期次数(Acceptednumberofupdatecyc1.eswhenIOdataismissing)自动计算而得。1 .选择接11模块IM155-6PNHF.2 .导航至属性>褊级选项>实时设置>IO循环>看门狗监控(Properties>Advancedoptions>Rea1.timesettings>10cyc1.e>Watchdogmonitoring).2.3纨态ET200SP3.将示例的更新周期设置为112(224ms)。W2-10出置后门狗时何4,按照步骡1.至3.对另外两个接口模块IM155-6PNHF(第2段和第3段)进行设出2.4组态HMI没备2.4维备HMI设备倚介为两个HMI设符分配名称.将HMI设备连接到冗余系统，如下所示： 在每种情况3使用H-CPU将HM1.设存联网。 组态两个HM1.连接. 分配H-CpuWProfinet接口的系统IP地址,或 使m两个H-CPu的相应Profinet接n的设备IP地址HM1.设备向导建议：使用HM1.设;向导组态HM1.设备,HM1.设备向导将通过对话框指号，逐步完成HM1.设备设置，通过设备向导在项目中创建新的HM1.设一时,HM1.设备向导一自行启动.通过设备IP地址建立连接，通过设备IP地址建立连接时.HMI设备始终与连接的CPU进行通信.通信与系统状态无关.连接的CPU随后将与其它CPU同步数据.要求：姆个HMIi殳在通过中独的子网连接到CPU,在该示例中,TP1900Comfort在每种情况下通过PROFINET接【】的设备IP地址与直接连接的CPU进行通信.为HM1.设备分配名称1 .从网络觇图中选择左恻TP1900Comforto2 .切换到设备视图.3 .在常规（GenerM区域的属性中，分配名称HM左例。4 .为CPU右侧的TP1900Comfort分配名称HM1.右侧2.4级态HMI没备建立HMI连接将HMI设备通过曜独的PROF1.NET子网连接到CPU-1 .在HMi左傀'的Profinet接11Xi与左侧cp的PROFINET接口×2之间播放一条连线.2 .在HMi右例的Profinet接口x与右侧cpu的Profinet接口X2之间拖放一条连线0HM1.设备已与CPU联网.图2-11与CPU联网的HMI设备3在网络视图中.单击连接(ConneCDonS),该操作物激活连接模式.2.4组态HMI没番4 .在HMi左IW联网的Profinet接口与左IWcpu之间施放-条连战.连接伙伴(COnneCtiOnpartners)列表随即打开。S7-15OOH.GS»设备和网络亭拓扑/图上网络一图二丫没缶视图H网络USffi.z强播F1.a美系超*引IetH图2-12分配HMInectio.1.连接伙伴5 .在.连接伙伴(COnneCtiOnPaftnerS)列我中，选择CPU,P1.C_1.6 .在HMI右(W联网的PROFINET接口与仃州CPU之间拖放条连战，旌接伙伴(Connectionpartners)列表随即打开.7 .在连接伙伴(COnneCnOnPaftne列和儿选择CPUp1.CN-结果I1.I设置从HMI设备TP1900Comfor1.到CPU的HMI连接，图2-13HM1.连接设置2.4级态HMI没备设置HM1.连接的设备IP更改HM1.设备的PRoFINEr接口的IP地址以及PROFINET子网2和3(PNR23)的CPU.1 .在网络视图中选择设备对应的PROFINET接口。2 在以太卿地址(Ethernetaddresses)区域将IP地址更改为子网中的有效部分。图2-14到HM1.东射的HMI连接的IP地址已更改卜表显示了示例中使用的所有IP地址:表格2-1示例中使用的IP地址PROFINET接口子网IP地址PG/PCPN/IE1192.168.0.50CPU左侧的X1.PNZIE1.192.168.0.1CPU右恻的X1.PNZ1.E1.192.168.0.2位于ET2。OSP第1段PN/1E1192.168.0.3位于ET200SP第2段PN/1E1192.168.0.4位于ET2SP第3段，PNZ1.E1.192.168.0.5CPU左侧的X2PN/IE.2192.168.2.1HMI左侧的X1.PN/IE_2192.168.2.22.4组态HMI没番PROF1.NET接口子网IP地址CPU右侧的X2PN/IE.3192168.3.1HMI右恻的X1.PNZIEJ192.168.3.2编程筒介该示例包括三个部分： 磁道中的空气顺量祗玳和风侬控制 交通信号灯和降网物控制 隧道中的照明控制以下部分基于流程图解择了用户程序的工作原理.使用HMI画面，可以将磁道中的风崩和照明从自动模式切换到手动模式，并在必要时更改限值.在装有SIMATICSTEP7Professiona1.V15.1的CPU1517H-3PN上运行用户程序。有关该示例的可执行用户程序，请参见Internet(https：/SUPPort.industry.siemer>s811cs/CrVZhview109757712)中关于该条11的附录。隆道中的状态用户程序在隧道中实现了3种状态：一切正常：空气质鱼传”窝:值处于允许的范B1.内I 交通信号灯为绿色. 障码物打开。 通风电机处于停止模式，只有空气流动才能使风扇运转。空气朋量传，暑费得的污染物浓度上升至平均值和量大值之间： 风扇立即以低级别速度(慢速运行至少30秒.风扇的旋转方向取决干隧道段中的负栽强度和到出口的距国。 交通信号灯仍保持绿色。 障碍物仍保持打开状态,空，质,传星IM1.得的污染物浓度高于量大值，风扇立即以朵高段速度快速运行至少30秒。双项的旋转方向取决于受影响的隧道段和到出11的距离.如果在2分钟内风扇未提供足好的空气则会封闭隧道.-交通信号灯先变为黄色，然后变为红色，-障碍物关闭.默认如表标准变砥表包含用户程序的3个部分的P1.C变出.名称敷福类型描述隆道及I中的空，质猫!:和风腐拄制SectionOneAirVisibiIityIntIW3第1段中浊度传感器的输入字SectionOneAirPoIIutionIntIW5第1段中空气而盘传感湍的输入字SectionOneVentB1.owRightBoo1.Q2.0第1段中顺时针施转风图的输出位SectionOneVentDraw1.eftBoo1.Q2.1第1段中逆时针旋转风扇的输出位SectionOneVentS1.ov/Boo1.Q2.2第1段中低速风扇的输出位SectionOneVentFastBoo1.Q2.3第1段中高速风期的输出位隧道段1中的交遢信号灯和机柜控制Section1.Traffic1.tghtRedBoo1.Q0.0第1段中红色交通信号灯的输出位sectio1.TrafficbghtYe1.1.owBoo1.QO1.第1段中黄色交通信号灯的输出位SectionOneTraffic1.ghtGreenBoo1.Q0.2第1段中绿色交通信号灯的输出位SectionOneBarrierUpBoo1.Q1.0第1段中障碍物的输出位SectionOneBarrierDownBoo1.Q1.1.第1段中隔碍物的输出位隧道段1中的照明控制SectionOne1.uminanceIntIW1.第1段中磁道外光传感着的输入字SectionOne1.ightEntryWordQW21第1段中人口照明灯亮度的输出字SectionOne1.ightPassageWordQW23第1段中内部照明灯亮度的输出字名称数据类量描述陡道段2中的空PiH量和风扇拄制section!woAirVisibi1.ityIntIW21第2段中浊度传感涔的输入字section!WoAirPoIIutionIntW23第2段中隧道外光传它零的怆入字SectionTwoVentB1.owRightBoo1.Q6.0第2段中顺时件旋转风扇的怆出位SectionTwoVentDraw1.eftBoo1.Q6.1第2段中逆时针加轿风南的输出位section!WoVentSIowBoo1.Q6,2第2段中低速风耐的除出位SectionTwoVentFastBoo1.Q6.3第2段中高速风扇的怆出位HUt段2中的敏明控制SectionTwoRight1.ightPassageWordQW13第2段中右侧内部照明灯亮度的部出字SectionTw
