高层住宅外脚手架与施工方案.doc

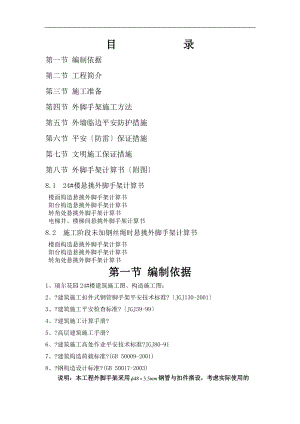

目 录第一节 编制依据第二节 工程简介第三节 施工准备第四节 外脚手架施工方法第五节 外墙临边平安防护措施第六节 平安防雷保证措施第七节 文明施工保证措施第八节 外脚手架计算书附图8.1 24#楼悬挑外脚手架计算书 楼面构造悬挑外脚手架计算书 阳台构造悬挑外脚手架计算书 转角处悬挑外脚手架计算书 电梯井、楼梯间悬挑外脚手架计算书8.2 施工阶段未加钢丝绳时悬挑外脚手架计算书 楼面构造悬挑外脚手架计算书 阳台构造悬挑外脚手架计算书 转角处悬挑外脚手架计算书第一节 编制依据1、瑞尔花园24#楼建筑施工图、构造施工图； 2、?建筑施工扣件式钢管脚手架平安技术标准?JGJ130-20013、?建筑施工平安检查标准?JGJ59-994、?建筑施工计算手册?5、?高层建筑施工手册?6、?建筑施工高处作业平安技术标准?JGJ80-917、?建筑构造荷载标准?(GB 50009-2001)8、?钢构造设计标准?(GB 50017-2003)说明：本工程外脚手架采用钢管与扣件搭设，考虑实际使用的钢管厚薄不均匀，按钢管进展计算，偏平安。同时考虑到目前实际工程中存在使用的钢管，从平安角度考虑，本工程外脚手架的计算采用的钢管计算。第二节 工程简介1、工程名称：瑞尔花园24#楼工程2、建立单位：*瑞尔房地产开发*3、工程地址：*市跃马路东侧、聚亨路北侧4、设计单位：*市建筑设计研究院5、施工单位：*市大成建筑工程*24#楼为剪力墙构造，地下一层，标准层高2.9m，总高度：64.4米，脚手架搭设高度65.6m，外脚手架采用悬挑脚手架，共悬挑三次，悬挑高度分别为：2.9m-26.1m，26.1m-49.3m，49.3m-65.6m，采用16的工字钢，见附图。第三节 施工准备 一、施工技术人员根据本方案编制工字钢、钢丝绳、预埋件、平安网、钢管、扣件、劳动力、施工机具等的需用方案。 二、材料员根据需用方案落实工字钢、钢丝绳、预埋件、钢管、扣件、施工机具等的供应渠道，尽快订立供应关系或合同，保证按时进场。 三、 工字钢、钢丝绳、钢管、扣件、预埋件、平安网等必须有出厂合格证书，对其质量应严格把关，严格按文件规定送检合格后投入使用。 四、架工必须是持有操作证、体检合格的才能进场施工，挂牌上岗，穿带整洁，文明礼貌，团结互助，无污言秽语，不打架斗殴。 五、技术人员根据本方案及现场具体情况对架工进展详细的技术、平安交底，严格遵守中华人民*国行业标准?建筑施工扣件式钢管脚手架平安技术标准?(JGJ130-2001)，明确分工，责任到人。第四节 外脚手架施工方法一、悬挑双排外脚手架设计1、悬挑双排外脚手架受力体系采用 16#普通工字钢、钢管(48×3.5)、扣件、钢丝绳(6×37,公称抗拉强度 1700N/mm2)及预埋吊环20钢筋等组成。2、本脚手架搭设包含一道悬挑架和一道钢丝绳卸荷，悬挑架开场搭设在工字钢楼面上，上一层楼面设钢丝绳卸荷。工字钢悬挑梁全长均不小于 4.5m，构造上长度不得低于 2.2m.每根工字钢水平间距均不得超过 1.2m在钢梁上一层楼面的吊环水平间距也不得超过1.2m，工字钢与上一楼层相应吊环应在同一竖直平面内，水平偏差不得超过 100mm；3、内、外立杆均为单杆，立杆横距 1.00m、立杆纵距 1.20m，具体尺寸根据工程构造尺寸进展调整，不得大于 1.5m；扫地大横杆距工字钢上外表 200mm，以上大横杆步距 h=1.8m；小横杆间距 0.75m。要求所有斜拉结点处的小横杆端头应顶紧构造作为水平压杆，以抵消内、外斜拉钢丝绳所产生的水平分力，并在拉结点处设置双扣件。4、如遇有工字钢、钢丝绳穿过楼层周边剪力墙的情况，可采取预留孔洞后施工的方法，现场应根据实际情况进展处理。5、 悬挑双排外脚手架与构造连结：两步两跨。连墙件采用双扣件连接，必要时采用三扣件，纵横间距设置必须满足?建筑施工扣件钢管脚手架平安技术标准?的要求。搭设过程中选派专人负责检查，严禁漏设或不设。 6、在悬挑双排外脚手架外立面沿高度方向和大横杆方向连续设置剪刀撑，斜杆与水平方向夹角呈 45°60°，斜杆两端和夹角处采用旋转扣件连接，并在其中间增加 24 个扣结点。 7、悬挑双排外脚手架按外墙装修构造用脚手架进展设计，其施工荷载应严格控制在2KN/m2以内，不得在悬挑双排外脚手架上堆放任何建筑材料。主体构造施工时，所有外模和边梁底模支撑不得依附于悬挑双排外脚手架；外墙装修时，悬挑双排外脚手架应限制在两步架上同时操作。二、悬挑双排外脚手架搭设及其考前须知 1、上一道楼层施工外脚手架利用下一次悬挑的外脚手架，其立杆位置应错开悬挑双排外脚手架的工字钢、钢丝绳及吊环位置，以便利用落地双排外脚手架搭设悬挑双排外脚手架。2、根据塔楼的楼层高度和卸荷情况，每四层设置一道卸荷，斜拉钢丝绳的吊环，采用级钢筋20制作(详见图)，埋入深度应不小于 30d，并应钩住构造钢筋。边梁、外墙预埋的吊环与工字钢上的拉环之间套上钢丝绳，采用 1.5T 葫芦拉紧并用 3 个 U 型卡和一个平安弯固定或采用花篮螺杆收紧。见附图3节点形式。 3、每隔一步架操作层必须满铺竹笆； 4、 工字钢、钢丝绳、吊环的预埋、处理、固定和拉结应选派专人负责落实、检查，严禁漏设或不设，严禁乱动各节点。 5、遇 5 级以上大风天气，人员停顿作业并撤回室内。三、外脚手架撤除 1、在作业区划出禁区，设置围栏，制止行人、闲人通行闯入。 2、严格遵守撤除顺序，由上而下，后绑者先拆，先绑者后拆。一般是先撤除防护栏杆、踢脚板、脚手板、剪刀撑，而后撤除小横杆、大横杆和立杆等，连墙点亦必须与脚手架同步撤除。 3、统一指挥，上下照应，动作协调。当解开与另一人有关的结扣时，应先告知对方，以防坠落。 4、材料、工具不得随意抛掷乱扔，要用滑轮和绳索运送。 5、由于本工程属于高层建筑，悬挑脚手架搭设高度高，脚手架搭拆工程量较大，在搭设和撤除过程中还应必须严格按照?建筑施工扣件式钢管脚注手架平安技术标准?中相关要求进展施工。四、外脚手架搭拆 1、悬挑式脚手架搭设 钢梁预埋逐根竖立杆，随即与扫地杆扣紧装横向扫地杆并立杆或纵向扫地杆扣紧安装第一步大横杆第一步小横杆第二步大横杆，第二步小横杆加临时斜撑至第三步大横杆、小横杆、设置连墙件、拉结筋和回头顶铺设钢筋网走桥绑护栏杆绑平安网2、脚手架的撤除撤除平安网拆防护栏杆、踢脚板、脚手板撤除斜撑撤除小横杆、大横杆和立杆等撤除连墙件注意：连墙件要与脚手架同步撤除，不能先行撤除整层或所有连墙件再拆脚手架重复以上步骤往下撤除撤除时，沿水平方向分层撤除，底层沿脚手架外围扩大10-15m作为平安戒备区域，确保脚手架撤除顺利进展。第五节 外墙临边平安防护措施构造外墙防护应能有效地提供平安防护设施，防止构造外墙的人员和物品发生坠落。 一、作业现场应设平安围护和警示标志，制止无关人员进入临边防护工作区域。 二、对尚未形成或已失去稳定构造的脚手架部位加设临时支撑或拉结。 三、外墙临边脚手架局部与构造必须形成整体，连接结实。 四、搭设外墙临边防护高度不得小于 1.2 米。第六节 平安防雷保证措施一、脚手架搭拆按?建筑施工扣件式钢管脚手架平安技术标准?JGJ130-2001标准要求施工，安装、撤除脚手架前必须做好专项施工平安技术交底。 二、操作人中应持证上岗。操作时必须平安帽、平安带、穿防滑鞋。 三、钢管架设置避雷针，分置于主楼四角立杆之上，并联通大横杆，形成避雷网络，并检测接地电阻不大于30欧姆。接地用50×50的镀锌角钢打入地下2.5米深，上用25mm2铜芯线与钢管架体良好连接。 四、大雾及大雨天气和 6 级以上大风时，不得进展脚手架上的高处作业。大雨天后作业，必须采取平安防滑措施。 五、脚手架搭设作业时，应按形成根本构架单元的要求逐排、逐跨和逐步地进展搭设，矩形周边脚手架宜从其中的一个角部开场向两个方向延伸搭设，确保已搭局部稳定。六、搭设作业，应按以下要求作好自我保护和保护好作业现场人员平安：1在架上作业人员应穿防滑鞋和佩挂好平安带。保证作业的平安，脚下应铺设必要数量的脚手板，并应铺设平稳，且不得有探头板。当暂无法铺设落脚板时，用于落脚或抓握、把夹持的杆件均应为稳定的构架局部，着力点与构架节点水平距离应不大于 0.8m，垂直距离应不大于 1.5m，位于立杆接头之上的自由立杆尚未与水平杆联结者不得用作把持杆。2架上作业人员应作好分工和配合，传递杆件应掌握好重心，平稳传递。不要用力过猛，以免引起人身或杆件失衡。对每完成的一道工序，要相互询问并确认后才能进展下一道工序。3作业人员应佩戴工具袋，工具用后装于袋中，不要放在架子上，以免掉落伤人。4架设材料要随上随用，以免放置不当时掉落。5每次收工以前，所有上架材料应全部搭设上，不要存留在架子上，而且一定要形成稳定的构架不能形成稳定构架的局部应采取临时撑位措施予以加固。6在搭设作业进展中，地面上的配合人员应避开可能落物的区域。七、架上作业时的平安考前须知： 1作业前应注意检查作业环境是否可靠，平安防护设施是否齐全有效，确认无误前方可作业。2作业时就注意随时清理落在架面上的材料，保持架面上规整清洁，不要乱放材料、工具，以免影响作业的平安和发生掉物伤人。3在进展撬、拉、推等操作时，要注意采取正确的姿势，站稳脚跟，或一手把持在稳固的构造或支持物上，以免用力过猛身体失去平衡或把东西甩出。在脚手架上撤除模板时，应采取必要的支手托措施，以防拆下的模板材料掉落架外。 4当架面高度不够，需要垫高时，一定要采用稳定可靠的垫高方法，且垫高不要超过 50cm；超过 50cm 时，应按搭设规定升高铺板层。在升高作业面时，应相应加高防护设施。 5在架面上运送材料经过正在作业中的人员时，要及时发出“请注意、“请让一让的信号。材料要轻搁稳放，不许采用倾倒、猛磕或其它匆忙卸料方式。 6严禁在架面上打闹戏耍、退着行走和跨坐在外防护横杆上休息。不要在架面上抢行、跳跑，相互避让时应注意身体不要失衡。 八、在脚手架上进展电气焊作业时，要铺铁皮接着火星或移去易燃物，以防火星点着易燃物。并应有防火措施。一旦着火时，及时予以扑灭。 九、其他平安考前须知： 1运送杆配件应尽量利用垂直运输设施或悬挂滑轮提升，并绑扎结实。尽量防止或减少用人工层层传递。 2除搭设过程中必要的 12 步架的上下外，作业人员不得攀爬脚手架上下，应走房屋楼梯或另设平安人梯。 3在搭设脚手架时，不得使用不合格的架设材料。 4作业人员要服从统一指挥，不得自行其事。 十、钢管脚手架的高度超过周围建筑物或在雷暴较多的地区施工时，应安设防雷装置。其接地电阻应不大于 30。 十一、架上作业应按标准或设计规定的荷载使用，严禁超载。并应遵守如下要求：1作业面上的荷载，包括脚手板、人员、工具和材料，应按标准的规定值控制，构造脚手架不超过 3kN/。2脚手架的铺脚手板层和同时作业层的数量不得超过规定。3垂直运输设施如物料提升架等与脚手架之间的转运平台的铺板层数和荷载控制应按施工组织设计的规定执行，不得任意增加铺板层的数量和在转运平台上超载堆放材料。4架面荷载应力求均匀分布，防止荷载集中于一侧。5较重的施工设备如电焊机等不得放置在脚手架上。严禁将模板支撑、缆风绳、泵送混凝土及砂浆的输送管等固定在脚手架上及任意悬挂起重设备。6架体不得与各层的卸料平台连接。十二、架上作业时，不要随意撤除根本构杆件和连墙件，因作业的需要必须撤除*些杆件和连墙点时，必须取得施工主管和技术人员的同意，并采取可靠的加固措施前方可撤除。十三、架上作业时，不要随意撤除平安防护设施，未有设置或设置不符合要求时，必须补设或改善后，才能上架进展作业。 十四、脚手架撤除作业前，应制订详细的撤除施工方案和平安技术措施。并对参加作业全体人员进展平安技术交底，在统一指挥下，按照确定的方案进展撤除作业，考前须知如下：1一定要按照先上后下、先外后里、先架面材料后构架材料、先辅件后构造件和先构造件后附墙件的顺序、一件一件地松开联结、取出并随即吊下或集中到毗邻的未拆的架面上，扎捆后吊下。2拆卸脚手板、杆件、门架及其它较长、较重、有两端联结的部件时，必须要两人或多人一组进展。制止单人进展拆卸作业，防止把持杆件不稳、失衡而发生事故。撤除水平杆件时，松开联结后，水平托持取下。撤除立杆时，在把稳上端后，再松开下端联结取下。3多人或多级进展拆卸作业时，应加强指挥，并相互询问和协调作业步骤，严禁不按程序进展的任意拆卸。4因撤除上部或一侧的附墙拉结而使架子不稳时，应加设临时撑位措施，以防因架子晃动而影响作业平安。拆卸现场应有可靠的平安围护，并设专人看管，严禁非作业人员进展拆卸区内。5严禁将拆卸下的杆部和材料向地面抛掷。已吊至地面的架设材料应随时运出拆卸区域，保持现场文明。 第七节 文明施工保证措施一、去除组架范围内的杂物，平整场地，做好排水处理。二、地基根底外表要坚实平整，垫板放置牢靠，排水通畅。 三、在使用过程中，应定期对脚手架进展检查，严禁乱堆乱放，应及时清理各层堆积的杂物。四、撤除的构件应用吊具吊下，或人工递下，严禁抛掷。五、钢管、扣件、工字钢梁、钢丝绳、平安网、跳板、绑扎铁丝等材料要分类分规格集中存放；架料必须搭设架子分类堆放，保证一端整齐，以便运输、保管。六、工程部定期、不定期组织进展检查，及时纠正不符合文明施工标准的现象、环境及人员的违规行为。七、架工必须保证在自己工作场所和所管区域符合文明施工标准，凡不符合标准要素的均属失职行为，对于失职行为轻微的予以整改，严重的要受到处分。第八节 外脚手架计算书8.1 24#楼悬挑外脚手架计算书 楼面构造悬挑外脚手架计算书2.9m26.1m普通型钢悬挑脚手架计算书一、参数信息:1.脚手架参数双排脚手架搭设高度为 23.2 m，立杆采用单立杆；搭设尺寸为：立杆的纵距为1.2m，立杆的横距为1m，立杆的步距为1.8 m；内排架距离墙长度为0.20 m；大横杆在上，搭接在小横杆上的大横杆根数为 2 根；采用的钢管类型为48×2.75；横杆与立杆连接方式为单扣件；连墙件布置取两步两跨，竖向间距 3.6 m，水平间距2.7 m，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布荷载(kN/m2):2.000；脚手架用途:装饰脚手架；同时施工层数:2 层；3.风荷载参数本工程地处*，根本风压0.45 kN/m2；风荷载高度变化系数z，计算连墙件强度时取1.352，计算立杆稳定性时取1.176，风荷载体型系数s为1.239；4.静荷载参数每米立杆承受的构造自重荷载标准值(kN/m):0.1204；脚手板自重标准值(kN/m2):0.300；平安设施与平安网自重标准值(kN/m2):0.005；脚手板铺设层数:4层；脚手板类别:竹笆片脚手板；栏杆挡板类别:竹笆片脚手板挡板；5.水平悬挑支撑梁悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度1.3m，建筑物内锚固段长度 2.2 m。锚固压点压环钢筋直径(mm):20.00；楼板混凝土标号:C30；6.拉绳与支杆参数钢丝绳平安系数为:6.000；钢丝绳与墙距离为(m):2.900；悬挑水平钢梁采用钢丝绳与建筑物拉结，最里面钢丝绳距离建筑物 1.2 m。二、大横杆的计算:按照?扣件式钢管脚手架平安技术标准?(JGJ130-2001)第条规定，大横杆按照三跨连续梁进展强度和挠度计算，大横杆在小横杆的上面。将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。1.均布荷载值计算大横杆的自重标准值:P1=0.031 kN/m ；脚手板的自重标准值:P2=0.3×1/(2+1)=0.1 kN/m ；活荷载标准值: Q=2×1/(2+1)=0.67 kN/m；静荷载的设计值: q1=1.2×0.031+1.2×0.1=0.157 kN/m；活荷载的设计值: q2=1.4×0.67=0.938 kN/m；图1 大横杆设计荷载组合简图(跨中最大弯矩和跨中最大挠度)图2 大横杆设计荷载组合简图(支座最大弯矩)2.强度验算跨中和支座最大弯距分别按图1、图2组合。跨中最大弯距计算公式如下: M1ma* = 0.08q1l2 + 0.10q2l2跨中最大弯距为 M1ma*=0.08×0.157×1.22+0.10×0.938×1.22 =0.150kN·m；支座最大弯距计算公式如下: M2ma* = -0.10q1l2 - 0.117q2l2支座最大弯距为 M2ma*= -0.10×0.157×1.22-0.117×1.4×1.22 =-0.181kN·m；选择支座弯矩和跨中弯矩的最大值进展强度验算： =Ma*(0.150×106,0.181×106)/4180=43.22 N/mm2；大横杆的最大弯曲应力为 = 43.22N/mm2小于大横杆的抗压强度设计值 f=205 N/mm2，满足要求！3.挠度验算:最大挠度考虑为三跨连续梁均布荷载作用下的挠度。计算公式如下： ma* = (0.677q1l4 + 0.990q2l4)/100EI其中：静荷载标准值: q1= P1+P2=0.031+0.1=0.131 kN/m；活荷载标准值: q2= Q =0.67kN/m；最大挠度计算值为： = 0.677×0.131×12004/(100×2.06×105×100400)+0.990×0.67×12004/(100×2.06×105×100400) =1.08 mm；大横杆的最大挠度1.08mm小于大横杆的最大容许挠度 1350/150 mm与10 mm，满足要求！三、小横杆的计算:根据JGJ130-2001第条规定，小横杆按照简支梁进展强度和挠度计算，大横杆在小横杆的上面。用大横杆支座的最大反力计算值作为小横杆集中荷载，在最不利荷载布置下计算小横杆的最大弯矩和变形。1.荷载值计算大横杆的自重标准值：p1= 0.031×1.2 = 0.037kN；脚手板的自重标准值：P2=0.3×1×1.2/(2+1)=0.12kN；活荷载标准值：Q=2×1×1.2/(2+1) =0.80 kN；集中荷载的设计值: P=1.2×(0.03721+0.12)+1.4 ×1.2= 1.868 kN；小横杆计算简图2.强度验算最大弯矩考虑为小横杆自重均布荷载与大横杆传递荷载的标准值最不利分配的弯矩和；均布荷载最大弯矩计算公式如下:Mqma* = ql2/8Mqma* = 1.2×0.031×12/8 = 0.005 kN·m；集中荷载最大弯矩计算公式如下:Mpma* = Pl/3Mpma* = 1.868×1/3 = 0.6221 kN·m ；最大弯矩 M = Mqma* + Mpma* = 0.627 kN·m；最大应力计算值 = M / W = 0.627×106/4180=150.019 N/mm2；小横杆的最大弯曲应力 =150.019 N/mm2小于小横杆的抗压强度设计值 205 N/mm2，满足要求！3.挠度验算最大挠度考虑为小横杆自重均布荷载与大横杆传递荷载的设计值最不利分配的挠度和；小横杆自重均布荷载引起的最大挠度计算公式如下:qma* = 5ql4/384EIqma*=5×0.031×10004/(384×2.06×105×100400) = 0.019 mm ；大横杆传递荷载 P = p1 + p2 + Q = 0.037+0.12+0.8 = 0.9572 kN；集中荷载标准值最不利分配引起的最大挠度计算公式如下:pma* = Pl(3l2 - 4l2/9)/72EIpma* = 957.2×1000×(3×10002-4×10002/9 ) /(72×2.06×105×100400) = 1.63mm；最大挠度和 = qma* + pma* = 0.019+1.63= 1.649 mm；小横杆的最大挠度为1.649mm小于小横杆的最大容许挠度 1000/150=6.667与10 mm,满足要求！四、扣件抗滑力的计算:按标准表,直角、旋转单扣件承载力取值为8.00kN，该工程实际的旋转单扣件承载力取值为8.00kN。纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(?建筑施工扣件式钢管脚手架平安技术标准?): R Rc其中 Rc - 扣件抗滑承载力设计值,取8.00 kN；R - 纵向或横向水平杆传给立杆的竖向作用力设计值；大横杆的自重标准值: P1 = 0.031×1.2×2/2=0.037 kN；小横杆的自重标准值: P2 = 0.031×1/2=0.015 kN；脚手板的自重标准值: P3 = 0.3×1×1.2/2=0.18kN；活荷载标准值: Q = 2×1×1.2 /2 = 1.2 kN；荷载的设计值: R=1.2×(0.0372+0.015+0.18)+1.4×1.2=1.9122kN；R < 8.00 kN，单扣件抗滑承载力的设计计算满足要求! 五、脚手架立杆荷载的计算: 作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容：(1)每米立杆承受的构造自重标准值，为0.1204kN/mNG1 = 0.1204+(1.2×2/2)×0.031/1.80×23.20 = 3.273kN；(2)脚手板的自重标准值；采用竹笆片脚手板，标准值为0.3kN/m2NG2= 0.3×4×1.2×(1+0.2)/2 = 0.864kN；(3)吊挂的平安设施荷载，包括平安网:0.005 kN/m2NG4 = 0.005×1.2×23.2 = 0.139 kN；经计算得到，静荷载标准值 NG = NG1+NG2+NG3 = 4.28 kN；活荷载为施工荷载标准值产生的轴向力总和，立杆按一纵距内施工荷载总和的1/2取值。经计算得到，活荷载标准值NQ = 2×1×1.2×2/2 = 2.4 kN；考虑风荷载时,立杆的轴向压力设计值为 N = 1.2 NG+0.85×1.4NQ = 1.2×4.2762+ 0.85×1.4×2.4= 7.99 kN；不考虑风荷载时,立杆的轴向压力设计值为 N'=1.2NG+1.4NQ=1.2×4.28+1.4×2.4=8.49kN；六、立杆的稳定性计算: 风荷载标准值按照以下公式计算Wk=0.7z·s·0其中 0 - 根本风压(kN/m2)，按照?建筑构造荷载标准?(GB50009-2001)的规定采用：0 = 0.45 kN/m2； z - 风荷载高度变化系数，按照?建筑构造荷载标准?(GB50009-2001)的规定采用：z=1.176； s - 风荷载体型系数：取值为1.239；经计算得到，风荷载标准值为:Wk = 0.7 ×0.45×1.176×1.239 = 0.459 kN/m2；风荷载设计值产生的立杆段弯矩 MW为: Mw = 0.85 ×1.4WkLah2/10 = 0.85 ×1.4×0.459×1.2×1.82/10 = 0.212 kN·m；考虑风荷载时,立杆的稳定性计算公式 = N/(A) + MW/W f立杆的轴心压力设计值：N = 7.987kN；不考虑风荷载时,立杆的稳定性计算公式 = N/(A) f立杆的轴心压力设计值：N = N'= 8.49kN；计算立杆的截面回转半径：i = 1.6 cm；计算长度附加系数参照?建筑施工扣件式钢管脚手架平安技术标准?(JGJ130-2001)表得： k = 1.155 ；计算长度系数参照?建筑施工扣件式钢管脚手架平安技术标准?(JGJ130-2001)表得： = 1.5 ；计算长度 ,由公式 l0 = kuh 确定：l0 = 3.118 m；长细比: L0/i = 195 ；轴心受压立杆的稳定系数,由长细比 lo/i 的结果查表得到：= 0.189立杆净截面面积： A = 3.91 cm2；立杆净截面模量(抵抗矩) ：W = 4.18 cm3；钢管立杆抗压强度设计值：f =205 N/mm2；考虑风荷载时 = 7987/(0.189×391)+212000/4180 = 158.9 N/mm2；立杆稳定性计算 = 158.9 N/mm2小于立杆的抗压强度设计值 f = 205 N/mm2，满足要求！不考虑风荷载时 = 8491.44/(0.189×391)=114.9 N/mm2；立杆稳定性计算 =114.9 N/mm2小于立杆的抗压强度设计值 f = 205 N/mm2，满足要求！七、连墙件的计算: 连墙件的轴向力设计值应按照下式计算：Nl = Nlw + N0连墙件风荷载标准值按脚手架顶部高度计算z0.938，s1.239，00.45，Wk = 0.7z·s·0=0.7 ×1.352×1.239×0.45 = 0.528 kN/m2；每个连墙件的覆盖面积内脚手架外侧的迎风面积 Aw = 9.72 m2；按?建筑施工扣件式钢管脚手架平安技术标准?(JGJ130-2001)条连墙件约束脚手架平面外变形所产生的轴向力(kN), N0= 5.000 kN；风荷载产生的连墙件轴向力设计值(kN)，按照下式计算：Nlw = 1.4×Wk×Aw = 7.185 kN；连墙件的轴向力设计值 Nl = Nlw + N0= 12.185 kN；连墙件承载力设计值按下式计算：Nf = ·A·f其中 - 轴心受压立杆的稳定系数；由长细比 l/i = 200/16的结果查表得到 =0.968，l为内排架距离墙的长度；A = 3.91 cm2；f=205 N/mm2；连墙件轴向承载力设计值为 Nf = 0.968×3.91×10-4×205×103 = 77.59 kN；Nl = 12.185 < Nf = 77.59,连墙件的设计计算满足要求！连墙件采用双扣件与墙体连接。由以上计算得到 Nl = 12.185小于双扣件的抗滑力 12.8 kN，满足要求！八、悬挑梁的受力计算:悬挑脚手架的水平钢梁按照带悬臂的连续梁计算。悬臂局部受脚手架荷载N的作用，里端B为与楼板的锚固点，A为墙支点。本方案中，脚手架排距为1000mm，内排脚手架距离墙体200mm，支拉斜杆的支点距离墙体为 1200mm，水平支撑梁的截面惯性矩I = 1130 cm4，截面抵抗矩W = 141 cm3，截面积A = 26.1 cm2。受脚手架集中荷载 N=1.2×4.28 +1.4×2.4 = 8.496 kN；水平钢梁自重荷载 q=1.2×26.1×0.0001×78.5 = 0.246 kN/m；悬挑脚手架示意图悬挑脚手架计算简图经过连续梁的计算得到悬挑脚手架支撑梁剪力图(kN)悬挑脚手架支撑梁弯矩图(kN·m)悬挑脚手架支撑梁变形图(mm)各支座对支撑梁的支撑反力由左至右分别为：R1 = 13.913 kN；R2 = 11.689 kN；R3 = -0.083 kN。最大弯矩 Mma*= 1.435 kN·m；最大应力 =M/1.05W+N/A= 1.435×106 /( 1.05 ×141000 )+ 8.636×103 / 2610 = 13.001 N/mm2；水平支撑梁的最大应力计算值 13.001 N/mm2小于水平支撑梁的抗压强度设计值 215 N/mm2,满足要求！九、悬挑梁的整体稳定性计算: 水平钢梁采用16号工字钢,计算公式如下 = M/bW* f其中b - 均匀弯曲的受弯构件整体稳定系数：查表?钢构造设计标准?(GB50017-2003)得，b=2由于b大于0.6，根据?钢构造设计标准?(GB50017-2003)附表B，得到 b值为0.93。经过计算得到最大应力 = 1.435×106 /( 0.93×141000 )= 10.955 N/mm2；水平钢梁的稳定性计算 = 10.955 小于 f = 215 N/mm2 ,满足要求!十、拉绳的受力计算:水平钢梁的轴力RAH和拉钢绳的轴力RUi按照下面计算RAH = RUicosi其中RUicosi为钢绳的拉力对水平杆产生的轴压力。各支点的支撑力 RCi=RUisini按照以上公式计算得到由左至右各钢绳拉力分别为：RU1=15.057 kN；十一、拉绳的强度计算:钢丝拉绳(支杆)的内力计算：钢丝拉绳(斜拉杆)的轴力RU均取最大值进展计算，为RU=15.057 kN 选择6×37钢丝绳,钢丝绳公称抗拉强度1700MPa，直径15mm。 Fg = aFg/K其中Fg- 钢丝绳的容许拉力(kN)； Fg - 钢丝绳的钢丝破断拉力总和(kN)，查表得Fg145KN； - 钢丝绳之间的荷载不均匀系数，对6×19、6×37、6×61钢丝绳分别取0.85、0.82和0.8。0.82； K - 钢丝绳使用平安系数。K6。得到：Fg=19.817KN>Ru15.057KN。经计算，选此型号钢丝绳能够满足要求。钢丝拉绳(斜拉杆)的拉环强度计算钢丝拉绳(斜拉杆)的轴力RU的最大值进展计算作为拉环的拉力N，为N=RU=15.057kN钢丝拉绳(斜拉杆)的拉环的强度计算公式为 = N/A f其中 f 为拉环钢筋抗拉强度，按?混凝土构造设计标准?每个拉环按2个截面计算的吊环应力不应大于50N/mm2；所需要的钢丝拉绳(斜拉杆)的拉环最小直径 D=(15057×4/(3.142×50×2) 1/2 =13.8mm；实际拉环选用直径D=14mm 的HPB235的钢筋制作即可。十二、锚固段与楼板连接的计算: 水平钢梁与楼板压点如果采用压环，拉环强度计算如下：水平钢梁与楼板压点的拉环受力 R=0.083 kN；压环钢筋的设计直径D=20mm；水平钢梁与楼板压点的拉环强度计算公式为: = N/2A f其中 f 为拉环钢筋抗拉强度，按照?混凝土构造设计标准?每个拉环按2个截面计算的吊环应力不应大于50N/mm2；A=D2/4=3.142×202/4=314.159mm2=N/2A=82.798/314.159×2=0.132N/mm2；水平钢梁与楼板压点的拉环一定要压在楼板下层钢筋下面，并要保证两侧30cm以上搭接长度。拉环所受应力小于50N/mm2，满足要求！26.1m49.3m普通型钢悬挑脚手架计算书一、参数信息:1.脚手架参数双排脚手架搭设高度为 23.2 m，立杆采用单立杆；搭设尺寸为：立杆的纵距为1.2m，立杆的横距为1m，立杆的步距为1.8 m；内排架距离墙长度为0.20 m；大横杆在上，搭接在小横杆上的大横杆根数为 2 根；采用的钢管类型为48×2.75；横杆与立杆连接方式为单扣件；连墙件布置取两步两跨，竖向间距 3.6 m，水平间距2.7 m，采用扣件连接；连墙件连接方式为三扣件，增加抗滑能力；2.活荷载参数施工均布荷载(kN/m2):2.000；脚手架用途:装饰脚手架；同时施工层数:2 层；3.风荷载参数本工程地处*，根本风压0.45 kN/m2；风荷载高度变化系数z，计算连墙件强度时取1.67，计算立杆稳定性时取1.511，风荷载体型系数s为1.239；4.静荷载参数每米立杆承受的构造自重荷载标准值(kN/m):0.1204；脚手板自重标准值(kN/m2):0.300；平安设施与平安网自重标准值(kN/m2):0.005；脚手板铺设层数:6 层；脚手板类别:竹笆片脚手板；栏杆挡板类别:竹笆片脚手板挡板；5.水平悬挑支撑梁悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度1.3m，建筑物内锚固段长度 2.2 m。锚固压点压环钢筋直径(mm):20.00；楼板混凝土标号:C30；6.拉绳与支杆参数钢丝绳平安系数为:6.000；钢丝绳与墙距离为(m):2.900；悬挑水平钢梁采用钢丝绳与建筑物拉结，最里面面钢丝绳距离建筑物 1.2 m。二、大横杆的计算:按照?扣件式钢管脚手架平安技术标准?(JGJ130-2001)第条规定，大横杆按照三跨连续梁进展强度和挠度计算，大横杆在小横杆的上面。将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。1.均布荷载值计算大横杆的自重标准值:P1=0.031 kN/m ；脚手板的自重标准值:P2=0.3×1/(2+1)=0.1 kN/m ；活荷载标准值: Q=2×1/(2+1)=0.67kN/m；静荷载的设计值: q1=1.2×0.031+1.2×0.1=0.157 kN/m；活荷载的设计值: q2=1.4×0.67=0.938 kN/m；图1 大横杆设计荷载组合简图(跨中最大弯矩和跨中最大挠度)图2 大横杆设计荷载组合简图(支座最大弯矩)2.强度验算跨中和支座最大弯距分别按图1、图2组合。跨中最大弯距计算公式如下: M1ma* = 0.08q1l2 + 0.10q2l2跨中最大弯距为 M1ma*=0.08×0.157×1.22+0.10×0.938×1.22 =0.150 kN·m；支座最大弯距计算公式如下: M2ma* = -0.10q1l2 - 0.117q2l2支座最大弯距为 M2ma*= -0.10×0.157×1.22-0.117×0.938×1.22 =-0.181 kN·m；选择支座弯矩和跨中弯矩的最大值进展强度验算： =Ma*(0.150×106, 0.181×106)/4180=43.22 N/mm2；大横杆的最大弯曲应力为 = 43.22 N/mm2小于大横杆的抗压强度设计值 f=20
