发电真空抽气系统节能技改立项报告.docx

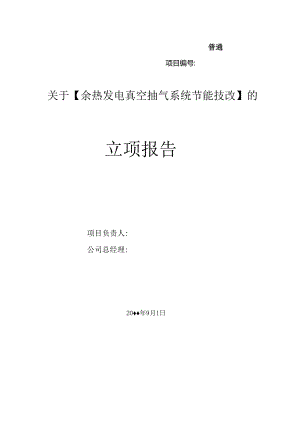

普通项目编号:关于【余热发电真空抽气系统节能技改】的立项报告项目负责人:公司总经理:20年9月1日项目名称余热发电真空抽气系统节能技改项目编号TY20*006子公司名称水泥有限公司项FI负责人电话项目类别1、节能（J）2、提产（J）3、环保（）4、质量（）5、新技术（）6、其他（）项目投资（万元）19.5改造工期10天技术改造的必要性分析我公司余热发电机组为洛阳中重发电设备有限公司BN5-1.6/0.3,控制凝结器真空度使用的是2*30KW射水泵抽汽器系统（一备一用）。目前自用电占发电量的7%左右，循环水用量平均2200th,补水量25th,真空度在-83Pa左右。射水泵抽汽器系统存在着耗能高、用水量大、真空度低的情沆下抽汽效率低、所占空间大等问题。高效SXCQ-33Y系列真空抽气系统最大特点：运行功率低耗能（较旧系统降低能耗70%）、抽气量大、零耗水、占地空间小、连续稳定、效率高、噪音低、寿命长。若对真空系统进行改造，使用SXCQ-33-Y系列真空抽气系统代替原有的射水抽气器，在保证同样运行工况卜能节电、节水效益明显，消除“无效能耗”；提高抽空效率，提高真空系统运行的可靠性，大幅度降低厂自用电，使系统达到最佳化，降低发电成本等问题，参照集团其它公司的先进经验，经公司开会研究、论证:利用9月检修的有利时机，解决公司余热发电真空度低，降低发电成本等问题，对公司长远发展具有更深的意义。技术项目改造的主要内容及技术方案一、方案：根据现场情况，由原来射水抽气系统的管系，从循环水进口管道的适当部位引出支管，进入高效真空抽气系统设备,经过高效真空抽气系统后，再返回循环出水口。高效真空抽气系统运行时，不影响其他设备运行。二、预算班用：安装高效真空抽气系统SXCQ-33-Y-7.5KW预弊费用：19.5万元（含设备、运输、管道、阀门、安装、调试、税金，不含电气材料和安装）。三、数据分析表一、汽轮机规格1.汽轮机型式BN5-1.6/0.32.汽轮机额定功率5MW3.厂家洛阳中信重工4.凝汽器面积860平方技术项目改造的主要内容及技术方案二、射水抽汽系统与芮效率真空抽汽系统性能对比1.汽轮机现用好水抽汽系统概况1.射水抽气系统配套设备射水泵射水喷头大水箱2.射水抽气系统电机功率2*30KI（一用一备）1.射水抽汽系统板限真空度（极限真空度越底,抽汽麻越大-98KPa5.使用射水抽汽系统的不利因素1.耗水较大2.耗电较大3.故障率高2.高效率真空抽汽系统概况1.离效率直空抽汽系统配套设备而效率在空系2.高效率真空抽汽系统电机功率2»7.5KW台（一用一备3.高效率直空抽汽系统极限出空度98KPa1.高效率直空抽汽系统特点1、抽气量大、运行平稳2.能耗低3、闭路循环、无外排水4、可毒性裔，蝴护可少三、卷济分析I、使用高效真空抽汽系统首代射水抽汽系统每小时可节省功率22.5KB年节约电信（不让更李开2台射水泵情况）240天*24小时*17KW=97920kwh2、按电价0.52元计算,年节约电费50918.4元3、使用高效真空系统替代射水抽汽系统年节约水盘（以平均I5th计）24h×15th×2407=6400四、犷计年节能总量50918.4元海效真空抽汽系统SXa）-33-Y-7.5KW含设备、运输、管道、阀门、安装、调试、税金，不含电气材料和安装0195000元五、技改设备投资回收期计算195000/50918.4=3.83隼经我公司技术人员对SXCQ-33-Y系列真空系统进行系统分析，使用技改后达到的效果预测及效益分析SXCQ-33-Y系列真空抽气系统可代替原有的射水抽气器，在保证同样运行工况卜.节电节水，且节电节水效益明显，使系统达到最佳化：消除“无效能耗”、提高抽空效率，按最佳工况参数设计高效真空泵组替换目前处于不利工况、低效率运行的射水抽气器系统，提高真空系统运行的可靠性,大幅度降低厂用电。若经上述改造后，公司的抽真空系统综合节电效率将达到70%,每年可为企业节约电费成本50918.4元，使用高真空抽汽系统替代射水抽汽系统年可节约水量8.64万吨，总预期nJ以为企业年节约共计50918.4元。SXCQ-33-Y系列真空抽气系统技改设备投资回收期190000÷50918.4=3.83年,即4年收回投资成本。请公司领导及技术中心相关人员审核后，批准为盼。公司论证意见论证人员签字运营区论证意见论证人员签字集团技术研发.部论证意见论证人员签字集团分管副总意见
