毕业论文设计基于51单片机的自行车测速系统设计.docx

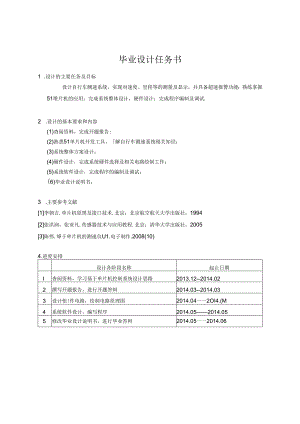

毕业设计任务书1 .设计的主要任务及目标设计自行车测速系统，实现对速度、里程等的测量及显示，并具备超速报警功能：熟练掌握51堆片机的应用；完成系统整体设计，硬件设计；完成程序编制及调试.2 .设计的基本要求和内容(1)查阅资料，完成开题报告:(2)熟悉51单片机开发工具，解自行车测速系统相关知识：(3)系统整体方案设计：(4)硬件设计，完成系统硬件选择及相关电路绘制工作：(5)系统软件设计，完成程序的编制及调试；(6)毕业设计说明书；3 .主要参考文献1李朝吉.单片机原理及接口技术.北京：北京航空航天大学出版社，19942张洪润，张亚凡.传感器技术与应用教程.北京：清华大学出版社，20053陈伟.绛于单片机的测速仪U1.电子制作.2008(10)4.进度安排设计各阶段名称起止日期I杳阅资料，学习基于单片机控制系统设计思路2013.12-2014.022撰写开题报告，进行开题答辩2014.03-2014.033设计忸!件电路，绘制电路原理图2014.04一2OI4.(M4系统软件设计，编写程序2014.052014.055修改毕业设计说明书，进行毕业答辩2014.05一一2014.06基于51单片机的自行车测速系统设计摘要，随者居民生活水平的不断提高，自行车不再仅仅是普通的运输、代步的工具，而是成为人们娱乐、休闲、锻炼的首选。因此，为了满足人们对自行车更强大功能的要求，给人们带来更多的方便,设计种体积小、操作简单的便携式自行车里程速度器，它能自动地显示当前自行车行走的距离及运行的速度。本论文主要阐述种基于霍尔元件的自行车里程速度器的设计。以T89C52单片机为核心，AME座尔传感那测转数，实现对自行车里程/速度的测量统计，采用24C02实现在系统掉电的时候保存里程信息，并能将自行车的里程数及速度用1.ED实时显示。关健词：里程/速度，霍尔元件,VT89C52单片机，1.ED显示Bicyc1.espeedsystemdesignbasedon51sing1.echipmicrocomputerAbstract:Withthecontinuousimprovementof1.ivingstandards,thebicyc1.eisnoton1.ythecommontransport,IranSPor1.I(W1.butbecomeentertainment,1.eisure,exerciseofchoice.Therefore,inordertosatisfythepeop1.etothebicyc1.emorepowerfu1.,bringsmoreconvenienceopeop1.e,theportab1.ebicyc1.emi1.eagespeedsensordesignofasma1.1.vo1.ume,simp1.eoperation,itcanautomatica1.1.ydisp1.aythedistanceandthebicyc1.erunningspeed.Thispapermain1.yexpoundsakindofdesignspeedbicyc1.emi1.eageisbasedonHo1.zere1.ement.Ar89C52microcontro1.1.erasthecore,measuringSPeed.44EHo1.zersensor,measuringthespeedofthebicyc1.emi1.eage/statistics,using24CO2torea1.izesavingmi1.eageinformationwhenthepowerisoff.andthebicyc1.emi1.eageandspeedwiththe1.EDrea1.timedisp1.ay.Keywords:mi1.eage/speed.Ho1.zcre1.ement.Y89C52microcontro1.1.er.1.ED1前言11.1课网产生的背景12总体方案设计32.1 任务分析与实现32.2 饿件方案设计42.3 2.1里程/速度测用传感器的设计42. 2.2方案的确定52.3软件方案设计63系统硬件设计73.1概述73. 2传感器及其测量系统73. 2I座尔传感器的测量原理83. 2.2集成开关型很尔传感器83. 3单片机的选型103. 3.1单片机概述103. 3.2单片机中断系统103. 3.3单片机定时/计数功能113. 4其他器件的选型123.4. 1存储滞123.4.2741.S74芯片133.4.3741.S244芯片的介绍143.5电路设计143.5.I时钟电路设计143.5.2复位电路的设计153.5.3显示电路的设计163. 5.4报警电路的设计184系统软件设计194. 1总体程序设计194.2中断子程序的设计214.3数据处理子程序的设计224.3.1里程计算子程序224.3.2速度计算子程序224.4显示子程序设计235系统调试与分析255.1 系统调试255.1.1 调试系统简介255.1.2 系统仿真255.2 调试故障及原因分析26总结28参考文献29致谢31附录I电路原理图32附录2程序清单331前言单片机自20世纪70年代问世以来，作为微计算机一个很重要的分支，应用广泛，发展迅速，已对人类社会产生了巨大的影响。目前,单片机的应用已经渗透到国民经济与人们生活中的各个领域。各类导弹的导航装置，K机上各种仪表的控制，计算机的网络通讯与数据传输，工业自动化过程的实时控制和数据处理，广泛使用的手机.充电涔.电话、电风扇、录像机,摄像机、全自动化洗衣机的控制，以及遥控玩具.电子宠物等等，这些都离不开单片机。随着居民生活水平的不断提高，自行车不再仅仅是普通的运输、代步的工具，而是成为人们娱乐、休闲、锻炼的首选。因此，人们希望自行车的功用更强大，能给人们带来更多的方便。自行车里程速度表作为自行车的一大辅助工具也正是随着这个要求而迅速发展的，其功能也逐渐从单一的里程显示发展到速度、时间显示，甚至有的还具有测货骑车人的心跳,显示驹车人热量消耗等功能。本设计采用/MCS-51系列单片机设计一种体积小、操作简单的便携式自行车里程速度器，它能自动地显示当前自行车行走的距离及运行的速度.1.1课题产生的背景自行车被发明及使用到现在已有两百多年的历史，这两百年间人类在不断的尝试与研发过程中，将玩具式的木马车转换到今日各式新颖休闲运动自行车，自行车发屣的目的也从最早的交通代步的工具转换成休闲娱乐运动的用途.1791年，法国人西弗拉克发明r最原始的自行车.它只有两个轮子而没有传动装置，人骑在上面，需用两脚蹬地驱车向前滚动“1801年，俄国人阿尔塔马诺夫设计出世界上第辆用踏板踩动的自行车。1817年德国人德雷斯在自行车上装了方向舵，使其能改变行使方向。1839年，苏格兰人麦克米伦制造出木制车轮.装实心橡胶轮胎、前轮小、后轮大、坐垫较低、装有脚踏板和曲柄连杆装置，骑行可以双脚离开地面的自行车。同年，麦克米伦又将木制自行车改为铁制自行车。1867年,英国人麦迪逊设计出第一辆装有钢丝辐条的自行车。1869年德国斯图加特出现了由后轮导向和驱动的自行车,同时车上采用了滚动轴承、飞轮、脚刹、弹簧等部件。1886年英国人詹姆斯把自行车前后轮改为大小相同，并增加了链条，使其车型与现代自行车基本相同。1887年，镀国史内斯公司将无缝钢管首先用于自行车生产。1888年英国人邓洛普用橡胶制造出内胎，用皮革制造出外胎，以次作为自行车的充气轮胎。从此，基本奠定了现代自行车的雏形。时至今日，自行车已成为全世界人们使用最多，最简单，地实用的交通工具。随着居民生活水平的不断提高，自行车不再仪仅是普通的运输、代步的工具，而是成为人们娱乐、休闲、锻炼的首选.因此，人们希望自行车的功用更强大，能给人们带来更多的方便“自行车里程速度表作为自行车的一大辅助工具也正是随着这个要求而迅速发展的，其功能也逐渐从单一的里程显示发展到速度、时间显示，出至有的还具有测量骑军人的心跳、显示骑车人热量消耗等功能。本设计采用了MCS-51系列单片机设计一种体积小、操作简单的便携式自行车里程速度沿，它能自动地显示当前自行车行走的距离及运行的速度。单片微型计算机自1976年问世以来发展非常迅速，现在已成为微型计算机一个很重要的分支，在现实生活中应用越来越广泛，已经对人类产生了巨大的影响，尤其是美国IntC1.公司的MCS51系列雎片机，由于其集成度高、处理功能强、性能价格比富、可靠性高、系统结构筒单，可以迎活的与其他芯片组成众多的测量电路用于速度、温度、深度、高度、湿度、光强等方面的测量和研究等特点，在我国现代化生活、生产中已经得到了广泛的应用，如在工业检测控制、仪器仪表、电子工业、机电一体化等众多领域取得令人瞩目的成果本设计利用MCS-5I系列单片机扩展方便、可常性能而、处理功能强、速度高等特点，实现对自行车里程和速度的测知1。2总体方案设计2.1任务分析与实现设计的任务是：以通用MCS-51单片机为处理核心，用传感器将车轮的转数转换为电脉冲，进行处理后送入单片机“里程及速度的测量，是经过MCS-51的定时/计数器测出总的脉冲数和每转一圈的时间，再经过单片机的计算得出的，其结果通过1.ED显示罂显示出来。本系统总体思路如下：假定轮圈的周长为1.,在轮圈上安装m个永久磁铁，则测得的里程值最大误差为1.小。经综合分析，本设计中取m=1.当轮/每转,圈，通过开关型霍尔元件传感器采集到一个脉冲信号，并从引脚P3.2口中断。端输入，传感罂每获取一个脉冲信号即对系统提供一次计数中断。每次中断代表车轮转动一网，中断数n轮圈的周长为1.的乘积为里程值。计数器T1.计经银转一圈所用的时间t,就可以计算出即时速度V,当里程键按下时，里程指示灯亮，1.ED切换显示当前里程，与当速度键按下时，速度指示灯亮，1.ED切换显示当前速度，若自行车超速，系统发出报警信号，指示灯闪烁。要求达到的各项指标及实现方法如下：(1)利用霍尔传感腓产生里程数的脉冲信号：(2)对脉冲信号进行计数：实现：利用单片机自带的计数器T1.对霍尔传感器脉冲信号进行计数。(3)对数据进行处理，要求用1.ED显示里程总数和即时速度。实现：利用软件编程，对数据进行处理得到需要的数值。最终实现目标：自行车里程速度器具有里程、速度测试与显示功能，采用单片机作控制，可根据车圈的不同设置常用的四种尺寸，显示电路可显示里程及速度。整个设计过程包括硬件电路的搭建，软件的编程，系统的调试，调试通过后，固化程序，脱高开发系统运行。2.2硬件方案设计2.2.1里程/速度测量传感器的设计(1)速度传感罂的选用测速是工农业生产中经常遇到的问题，学会使用单片机技术设计测速仪表具有很重要的意义。要测速，首先要解决是采样的问题。在使用模拟技术制作测速表时，常用测速发电机的方法，即将测速发电机的转轴与待测轴相连，测速发电机的电压高低反映了转速的高低。使用单片机进行测速，可以使用荷单的脉冲计数法。只要转轴每旋转一周，产生一个或固定的多个脉冲，将脉冲送入单片机中进行计算，即可获得转速的信息。常用的测速元件有隹尔传感器、光电传感器和光电编码器2。也尔传感器雷尔传感器是对磁极感的传感元件，常用于信号采集的有M4E、CS3020,CS3040等，这类传感器是一个3端器件，外形与三极管相似,只要接上电源、地，即可工作，通常是集电极开路(OC11)输出，工作电压范围宽，使用非常方便。A44E的外形如图2.1所示。A44EI-Vcc2-GND3-OUT图2.1AME外形图使用霍尔传感器获得脉冲信号，其机械结构也可以做得较为简单，只要在转轴的齿轮盘上粘上一粒踩钢，霍尔元件固定在前叉上，当车子转动时霍尔元件独近磁钢，就有信号输出，转轴旋传时，就会不断地产生脉冲信号输出。如果在齿轮盘上粘上多粒磁钢，可以实现旋转一周，获得多个脉冲输出。在粘磁钢时要注意，律尔传感器对磁场方向敏感，粘之前可以先手动接近一下传感器，如果没有信号输出，可以换一个方向再试。这种传感器不怕灰尘、油污，在工业现场应用广泛。光电传感器光电传感耦是应用非常广泛的一种器件，有各种各样的形式，如透射式、反射式等，基本的原理就是当发射管光照射到接收管时，接收管导通，反之关断。以红外光电传感器为例，当有物体挡在红外光电发光二极管和高灵敏度的光电晶体管之间时，传感潺将会输出一个低电平，而当没有物体挡在中间时则输出为高电平，从而形成一个脉冲。该系统在臼行车后轮的轴处保持着与轮子旋转切面平行的方向延伸附加一个铝就，在这个铝楸的边沿处挖出若干个圆形过孔，把传感器的检测部分放在圆孔的圆心位置。每当铝就随着后轮旋转的时候，传感器将向外输出若干个脉冲。光电编码器光电编码器的工作原理与光电传感器一样，不过它已将光电传感器、电子电路、码盘等做成一个整体，只要用联轴器将光电传感器的轴与转轴相连，就能获得多种输出信号。它广泛应用于数控机床、回转台、伺服传动、机潜人、番达、军事目标测定等需要检测角度的装困和设备中。（2）里程测量传感罂的设计里程测量传感器的选择也有以卜.几种方案：使用光敏电阻对里程进行测量、利用编码落对车轮的圈数进行测量、利用霍尔传感潺对里程进行测量、利用干簧管型传感港测量里程。这几种方案都是通过自行车车轮转动产生脉冲数，然后根据脉冲数计算里程.2.2.2方案的确定光敏电阻对光特别敏感，当白天行驶时，外界光源将导致光敏电阻发出错误信号:光敏电阻对环境的要求相当高，如果光敏或发光二极管被泥沙或灰尘所覆盖，光敏电阻就不能再进行准硬冽量：而编码器必须安装在车轴上，安装较为豆杂：花尔元件或干於管不但不受天气的影响，即使被泥沙或灰尘覆盖也不会有影晌，而且安装方便。所以本设计采用非尔元件对里程与速度进行测量，既简单易行，又经济适用。本系统的硬件系统原理框图如图2.2所示IU2.2硬件系统原理框图2. 3软件方案设计软件设计包括主程序、行车过程中里程和速度计算了程序、延时了程序、中断服务子程序、显示子程序等等。中断子程序是将传感器产生的信号接入外部中断0,将经过741.S74分频后的信号接入外部中断1,利用中断和定时器对分别对里程进行累加、每转一周的时间进行测量。数据处理子程序是将进入单片机的脉冲信号与实际要显示值之间有一定的对应关系，经过软件编程显示所需要的值.显示子程序是将数据处理的结果送显示器显示。本系统软件总体流程图如图2.3所示.图2.3软件总体流程图3系统硬件设计3.1概述本章的两大主要器件就是传感器和单片机.传感器在人们研究自然现您、规律以及生产实践活动中，起着非常重要的作用.特别是在当今，科学技术的发展使人类进入了一个信息时代，在利用信息的过程中，首先要解决的就是获取准确可苑的信息。传感罂是获取自然或生产领域中信息的关键器件，是现代信息系统和各种设备不可缺少的信息采集工具。磁传感洛是种将礴学量信号转变为电信号的活件或装置。随着信息产业、工业自动化、医疗仪器等的g速发展和计算机应用的普及，需要大量的传感器将被测或被控的非电信号转换成可与计算机旋容的电信号。作为输入信号，这就绐磁传感器的快速发展提供了机遇，形成了磁传感器的产业。其中最具代表的磁传感潜就是霍尔传感器，在自动检测系统中，利用霍尔传感器测转数是一种最基本的测量工作。臼从1971年微型计算机问世以来，随着大规模集成电路技术的不断进步，微型机主要向两个方向发展：一个向高速度，高性能的高档微型计算机方向发展。一个向稳定可靠，小而廉价的单片机方向发展.所谓的单片机，就是把中央处理器CPU、只读存储器RoV、定时/计数器以及I/O接口电路等桀成在一块集成电路芯片上的微型计算机，可见它的功能非常强大.单片机是本次设计的核心部件，它是信号从采集到输出的桥梁，而I1.肩负计算、定时、信息处理等功能。3. 2传感器及其测量系统本次设计信号的捕获采用的是彼尔传感器，粮尔器件是种磁传感器。用它们可以检测磁场及其变化，可在各种与磁场有关的场合中使用。霍尔器件以宠尔效应为其工作基础。霍尔器件具有许多优点，它们的结构牢固、体积小、重氏轻、寿命长、安装方便、功耗小、挣率高（可达IMHz）.耐震动、不怕灰尘、油污、水汽及烟雾等的污染或腐蚀。霍尔线性器件的精度高、线性度好：霍尔开关器件无触点、无磨损、输出波形清晰、无抖动、无回跳、位置重比精度高（可达Um级）。取用了各种补偿和保护措施的霍尔器件工作温度范围宽，可达一55C150C,按照霍尔器件的功能可将它们分为：源尔线性器件和霍尔开关潺件，前者输出模拟量，后者输出数字量。按被检测对象的性质可将它们的应用分为：直接应用和间接应用。前者是直接检测出受检测对象本身的磁场或磁特性，后者是检测受检对象上人为设置的磁场，用这个磁场来作被检测的信息的载体。通过它，将许多非电、非碳的物理量例如力、力矩、压力、应力、位置、位移、速度、加速度、角度、角速度、转数、转速以及工作状态发生变化的时间等，转变成电St来进行检测和控制3.3. 2.1霍尔传感器的测量原理霍尔传感涔是利用霍尔效应制成的一种磁敏传感器。在置于磁场中的导体或半导体通入电流I,若电流垂直磁场B,则在与磁场和电流都垂直的方向上会出现一个电势差Uh,这种现象称为霍尔效应4.利用霍尔效应制成的元件称为霍尔元件。因为它具有结构简单、频率响应宽、灵敏度尚、测量线性范围大、抗干扰能力强以及体积小、使用寿命长等一系列特点，因此被广泛应用于测量、自动控制及信息处理等领域.霍尔效应原理图如图3.1所示。图3.1IR尔效应原理图3. 2.2集成开关型鬟尔传感器AME集成法尔开关由桎压器A、僚尔电势发生冠（即硅霍尔片）B、差分放大器C、施密特触发器D和OC门输出E五个基本部分组成，如图3.2（八）所示。（1）、（2）、（3）代表集成彼尔开关的三个引出端点。在电源端加电压VCc,经稳压器稔压后加在霍尔电势发生器的两端，根据费尔效应原理，当很尔片处在磁场中时，在垂直于磁场的方向通以电流，则与这二者相垂直的方向上将会产生律尔电势差VH输出，该VH信号经放大器放大后送至施密特触发器整形，使其成为方波输送到OC门输出。当施加的磁场达到工作点时，触发器输出高电压(相对于地电位)，使三极管导通，此时OC门输出端输出低电压，通常称这种状态为开。当施加的磁场达到择放点时，触发耦输出低电压，三极管截止，使OC门输出高电压，这种状态为关。这样两次电压变换，使霍尔开关完成/一次开关动作5.工作点与择放点的差值一定，此差值称为磁滞，在此差值内，Y“保持不变，因而使开关输出稳定可靠，这也就是集电成径尔开关传感器优良特性之一。传感器主要特性是它的输出特性，即输入磔感应强度B与输出电压匕之间的关系。A44E集成霍尔开关是单稳态型，由测量数据作出的输出特性曲图3. 2(b)所示。图3.2集成开关型霍尔传感零测量时在1、2两端加5V直流电压,在输出端3与1之间接一个2k的负毂电阻,如图3.3所示。'SV图3.3集成霍尔开关按战图3. 3单片机的选型3. 3.1单片机概述本设计用89C52单片机设计自行车里程/速度计。AT89C52是51系列单片机的个型号,它是An1.E1.公司生产的。个低电压，高性能CMOS8位单片机,片内含8kbytes的可反笈擦写的F1.aSh只读程序存储冷和256bytes的陵机存取数据存储冷(RAM).涔件采用高密度、非易失性存储数据存储焉(RAM),器件采用高密度、非易失性存储技术生产,兼容标准MCS-51指令系统,片内置通用8位中央处理器和F1.aSh存储单元。AT89C52有40个引脚,32个外部双向输入/输出(I/O)端口，同时内含2个外中断口，3个16位可编程定时计数器,2个全双工串行通信口，2个读写口线，.AT89C52可以按照常规方法进行编程，也可以在线编程。其符通用的微处理器和F1.USh存储器结合在一起，特别是可反或擦写的FIaSh存储器可有效地降低开发成本“AT89C52有PDIP.PQFP/TQFP及P1.CC等种封装形式，以适应不同产品的需求。单片机内部结构示意图如图3.4所示。PO-P3定时内十数器中断系统INT寸里行s口TXD.RXD图3.1单片机内部结构示意图4. 3.2单片机中断系统在本次设计当中，中断部分的设计尤为重要，所谓中断，是当计算机执行正常程序时，系统中出现某些急需处理的事件，CPU传时中止当前的程序，转去执行服务程序，以对发生的更紧迫的事件进行处理，待处理结束后，CPU自动返回原来的程序执行。AT89C52系列单片机的系统有5个中断源，2个优先级，可实现二级中断服务战套。由片内特殊功能寄存器中的中断允许寄存器IE控制CPIJ是否响应中断请求：有中断优先级寄存器IP安排各优中断源的优先级；同一优先级内各终端同时提出中断请求时，由内部的杳询逻辑确定其响应次序。本次设计采用的外部中断方式包括外部中断O和外部中断1,它们的中断请求信号分别由单片机的而和而输入.外部中断请求有两种信号方式：电平触发方式和脉冲触发方式.电平触发方式的中断请求是低电平有效。只要在万丽和布用脚上出现有效低电平时,就激活外部中断方式。脉冲触发方式的中断请求则是脉冲的负跳变有效。在这种方式下，在两个相邻机器周期内，而司活柿引脚电平发生变化，即在第个机器周期内为高电平，第二个机器周期内为低电平,就激活外部中断。由此可见,在脉冲方式卜.，中断请求信号的高电平和低电平状态都应至少维持一个机器周期，以使CPU采样到电平状态的变化，本次设计所采用的触发方式为脉冲触发方式7。3.3.3单片机定时/计数功能AT89C52单片机定时/计数器的工作由两个特殊功能寄存器控制。TNoD用于设置其工作方式；TCON用于控制其启动和中断请求。工作方式寄存器TWD工作方式寄存涔TMOD用于设置定时/计数落的工作方式。GATE：门控位。GATE=O时,只要用软件使TCON中的TRO或TR1.为1,就可以启动定时/计数器工作；GATE=I时,要用软件TRO或TR1.为1,同时外部中断引脚而方或标也为高电平时，才能启动定时/计数器工作。C/T：定时/计数模式选择位。C厅=0为定时模式；CIT=1为汁数模式。M1M2：工作方式设理位.定时/计数器有4种工作方式，由M1.V2进行设置.本次设计THoD为90H,即选通定时/计数器1、定时功能、工作方式1。工作方式16位定时/计数器.控制寄存器TCONTF1.(TC0N.7)定时/计数器T1.溢出中断请求标志位。定时/计数器T1.计数溢出时由硬件自动置TF1.为1»CPU响应中断后TF1.由硬件自动只零。T1.工作时，CPU可随时查询TF的状态。所以，TF1.可用作查询测试的标志。TF1.也可以用软件置1或清零，同硬件置1或清零的效果一样。TR1.(TC0N.6)定时/计数器T1.运行控制位。TRI置1时时，定时/计数器TI开始工作；TRI置。时,定时/计数器11停止工作。TR1.由软件置1或清0。TFO(TCON.5)：定时/计数器To溢出中断请求标志位。TRO(TCON.4)：定时/计数器TO运行控制位。3.4其他器件的选型3.4.1 存储器为了防止掉电时里程数据的丢失，本次设计采用的是T24C02T24C02是一个2K位串行CMOSEEPROM,内部含有256个8位字节，ATME1.公司的先进CMOS技术实质上减少了器件的功耗。AT24C02有一个16字节页写缓冲器，该器件通过I2C总线接口进行操作有一个专门的写保护功能。AT24C02支持I2C总线数据传送协议。数据传送是由产生申行时钟和所有起始停止信号的主器件控制的.主器件和从器件都可以作为发送器或接收器，但由主器件控制传送数据(发送或接收)的模式,通过器件地址输入端A,、AI和A：可以实现将最多8个24C02器件连接到总线上。管脚图如图3.5所示。图3.5AT2IC02管脚图SC1.串行时钟：T24C02串行时钟输入管脚用于产生器件所有数据发送或接收的时钟，这是一个输入管脚。SD举行数据/地址：CAT21WC02双向串行数据/地址管脚用于器件所有数据的发送或接收。SDA是一个开漏输出管脚可与其它开涌输出或集电极开路输出进行线或(wire-0R)»Wp写保护：如果WP管脚连接到VCC所有的内容都被写保护，只能读。当Wp管脚连接到VSS或悬空，允许潺件进行正常的读/写操作。由于AT24C02的数据线和地址线是更用的，采用串口的方式传输数据，所以只用两根线SC1.和SDA与单片机传输数据。在软件编程时采用EEPRQM程序包来控制T24C02发送或接受数据。3.4.2 741.S74芯片在本设计中采用741574芯片进行分频。741.S74是D触发器的一种,它是一个具有记忆功能的二进制信息存储瑞件，是构成多种时序电路的最基本逻辑单元。触发器具有两个稳定状态，即“0”和“1”，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态。由于其状态的更新发生在CP脉冲的边沿故又称之为上升沿触发的边沿触发器，I）触发器的状态只取决于时针到来前D端的状态。D触发器应用很广，可用做数字信号的寄存:、移位寄存、分频和波形发生器等.引脚图如图3.6所示。II1.1.1.1.1.Vcc2Kd2D2CT22QZQJ741.S741>IDICP1¾IQIQDMD1>1III1图3.6741.S74引脚图当车轮每转一圈，覆尔传感蹲输出一个低电平脉冲，通过741.S74进行二分频后,定时器T1.的开启时间为车轮转1圈的时间,这样就可以算出自行车的速度。分频前后对比图如图3.7所示。图3.7分领前后对比图由图可见，二分频后的波形的高或低电平的时间正好是袄尔传感涔开关的一个周期，霍尔传感器输出脉冲到标,即标接收到对圈数计数的脓冲。经741.S74二分频后的信号输入到7nt,内部定时计数器测得每转一圈所用的时间，通过计兑即可得里程值和即时速度。3.4.3741.S244芯片的介绍本次设计中的采用.驱动数码管的芯片为711.S244.741.S244为三态输出的八位缓冲器和线郭动%若单片机输出口直接按显示部分电路，则电流太小，会导致显示部分不能正常工作。所以在堆片机输出口先接入驱动芯片741.S244,增大电流，使1.ED熊够正常工作。其逻辑图如图3.8所示,可以看出741.S244由2组组成、每组由四路输入、输出构成。每组有一个控制端裔或低电平决定该组数据被接通还是断开。图3.8741.S244逻辑图3.5电路设计3.5.1时钟电路设计时钟是堆片机的心脏，单片机各功能部件的运行都是以时钟频率为基准，有条不紊地一拍一拍地工作。因此，时钟频率直接影响单片机的速度，时钟电路的质量也直接影响单片机系统的稳定性。AT89C52片内由一个反相放大器构成振荡器，可以由它产生时钟。常用的时钟电路有两种方式，一种是内部时钟方式，另一种为外部时钟方式。本设计采用第一种方式.单片机内部有一个用于构成振荡器的高增益反相放大器，该高增益反相放大器的输入为芯片引脚XTA1.1,输出端为引脚XTA1.2。这两个引脚跨接石英晶体振荡罂和电容，就构成一个检定的自激振荡器。单片机内部时钟方式的振荡电路如图39所示。AT89C5212MHz隹丁C233PXTA1.2XTA1.1.图39单片机片内振荡电路电路中的电容G和C常选择为30PF左右“对外接电容的值虽然没有严格的要求，但电容的大小会影响振荡器的面低、振荡器的稳定性、起振的快速性和温度的稔定性.而外接晶体的振荡领率的大小，主要取决于电片机的工作频率范国，每种单片机都有自己的最大工作频率，外接的晶体振荡频率不大于单片机的最大工作频率即可。此外，如果单片机有串行通信，则应该选择振荡频率除以吊行通信频率可以除尽的晶体。本设计品振采用12MHZ,则计数周期为(式3.1)T=-=IpS(12XIO6)HzX1/123. 5.2复位电路的设计AT89C52单片机的复位输入引脚RET为AT89C52提供了初始化的手段。有了它可以使程序从指定处开始执行，即从程序存储器中的OooOH地址单元开始执行程序。在89C52的时钟电路工作后，只要在RET引脚上出现两个机器周期以上的高电平时，单片机内部则初始豆位。只要RET保持庙电平，则89C52循环第位。只有当RET由高电平变成低电平以后，89C52才从OOOOH地址开始执行程序。本系统的更位电路是采用按键更位的电路，如图3.1()所示，是常用应位电路之一。单片机熨位通过按动按钮产生高电平史位称手动凝位。上电时，刚接通电源，电容C相当于瞬间短路.+5V立即加到RET/VPD端,该高电平使89C52全机自动复位,这就是上电更位；若运行过程中需要程序从头执行，只需按动按钮即可。按卜按钮，则直接把+5V加到了RET/VPD端从而更位称为手动及位。更位后，PO至P3并行"0口全为高电平，其它寄存:滞全部清零，只有SBiT寄存器状态不确定。工作原理：上电瞬间，RC电路充电,RST引脚出现高电平,只要RST原保持IOBS以上高电平，就能使堆片机有效地更位。3.5.3显示电路的设计单片机系统中常用的显示器有：发光二极管1.ED显示器、液晶1.CD显示器等.在这里由于单片机测速系统比较简单，所以只考虑1.ED显示SS和1.CD显示器。1.ED显示器工作方式有两种静态显示方式和动态显示方式。方案1.ED静态显示潜：静态显示的特点是每个数码管的段选必须接个8位数据线来保持显示字形码。当送入一次字形码后，显示字形可.一直保持，直到送入新字形码为止。这种方法的优点是占用CPU时间少，显示便于监测和控制。缺点是硬件电路比较史杂，成本较高。1.ED动态显示涔：动态显示的特点是将所有位数码管的段选线并联在一起，由位选线控制是哪一位数码管有效。这样一来，就没有必要每一位数码管配一个锁存器，从而大大地简化了硬件电路。选亮数码管采用动态扫描显示。所谓动态扫描显示即轮潦向各位数码管送出字形码和相应的位选，利用发光管的余辉和人眼视觉暂留作用，使人的感觉好像各位数码管同时都在显示，给人的印象就是一组稔定的显示数据,不会有闪烁感.动态显示的亮度比静态显示要差一些，所以在选择限流电阻时应略小J通态显示电路中的.方案二用液晶显示器1.CD显示信息。1.CD显示器工作原理就是利用液晶的物理特性：通电时排列变得有序，便光线容易通过；不通电时排列混乱，阻止光线不过。1.CD的好处有:与CRT显示器相比，1.CD的优点主要包括零辐射、低功耗、散热小、体积小、图像还原精确、字符显示锐利等。1.ED背光源技术能够大幅度提升电视画面的对比度和色彩表现力，同时具有节能环保等诸多优点，势必成为未来电子显示技术的发展趋势。1.ED技术具有非常明显的:大优势：第一，它显示的色彩更加丰宫，色彩数量可超过目前CCF1.冷阴极荧光管背光灯的一倍以上：第二，1.ED背光源亮度可以随着画面亮度进行主动调节，可节能30%以上：第：，1.EI）背光源不含铅和汞等有毒有害物明，是真正的绿色环保光源。本课题选用1.ED动态显示器。1.ED显示罂有两种不同的形式：种是发光二极管的阳极都连在起的，称之为共阳极1.ED显示器：另种是发光二极管的阳极都连在起的，称之为共阴极1.ED显示器。如图311所示。本次设计采用共阴极接法。图3.H1.ED显示零本系统采用动态扫描显示接口电路，动态显示接口电路是把所有显示冷的8个笔划段a-h同名端连在一起，而每个显示罂的公共极COM各自独立地受I/O线控制。CPU向字段输出口送出字型码时，所有显示器接收到相同的字型码，但冗竞是哪个显示器亮，则取决于COM端。也就是说我们可以采用分时的方法，轮流控制各个显示第的CoM端，使各个显示器轮流点亮。在轮流点亮扫描过程中，每位显示器的点亮时间是极为短暂的（约ImS）,由于人的视觉暂留现象及发光二极管的余辉效应，尽管实际上各位显示器并非同时点亮，但只要扫描的速度足够快，给人的印缴就是一组稳定的显示数据，不会有闪烁感。本设计P2.0、PO1.P2.2、P2.3信号一起组成位选通的位选信号，P0.0P0.7信号一起组成段码选通的段选信号，通过软件编程，先把所要显示的数据放入存储单元，然后把数据送入段选通对应的地址，再选通某一个1.ED,逐步完成四个1.ED的显不。3.5.4报警电路的设计本次报警电路采用蜂呜冷报警，当即时速度超过预定值是蜂鸣器响，指示灯闪烁,提示应该减速。报警电路图如图3.12所示。锋峙器OAT¾CS2STI一iP31.f=ER12100O图3.12报警电路图4系统软件设计4.1 总体程序设计在主程序模块中，需要完成对各接口芯片的初始化、自行车里程和速度的初始化、中断向量的设计以及开中断、循环等待等工作.另外，在主程序模块中还需耍设置启动/清除标志寄存器、里程寄存器、速度寄存淞，并对它们进行初始化。然后主程序将根据各标志寄存罂的内容，分别完成启动、清除、计程和计速等不同的操作。P1.O和P1.1口分别用于显示里程状态和速度状态。P1.2、P1.3、P1.6和P1.7口分别用于设置轮圈的大小，低电平有效。P3O是用于里程和速度切换的,低电平为显示速度，高电平为显示里程。中断O用于对轮子圈数的计数输入，轮子每转一圈，费尔传感涔输出一个低电平麻冲。将根据里程寄存制中的内容计算和判断出行驶里程数。中断1用于控制定时曙T1.的启/停，当输入为O时关闭定时器。此控制信号是将轮子圈数的计数经二分频后形成。这样，每次定时器T1.的开启时间刚好为转一圈的时间，根据轮子的周长就可以计算出自行车的速度。其程序流程如图4.1所示。图4.1主程序流程图4.2 中断子程序的设计定时中断是为满足定时或计数的需要而设置的。为此在单片机内部有两个定时/计数器，以对其中的计数结构进行计数的方法，来实现定时或计数功能。当结构发生计数溢出时，即表明定时时间或计数值已满，这时就以计数溢出信号作为中断谙求，去置位一个溢出标志，作为堆片机接受中断请求的标志8。这种中断谙求是在堆片机芯片内部发生的，因此无须在芯片上设置.引入端。定时/计数器控制寄存器TCON是8位寄存器，地址为88H,可以位寻址。其富4位用于定时/计数器中断控制，低4位借给外部中断，用做中断标志和触发方式选择位。本设计采用定时中断，对自行车的里程和速度进行计数.中断子程序潦程图如图4.2所示。图42中断子程序流程图4.3数据处理子程序的设计4.3.1 里程计算子程序外中断O服芬程序用于对单片机P3.2口输入的圈脉冲进行计数，为十六进制计数器9。60H为低位，62H为高位。每次计数一次后，对里程数据进行一次存储操作。当车轮每转-一圈，通过霍尔元件将脉冲数输入雎片机内，通过计数器计出脉冲数，再用乘法子
