配电室设置标准.docx

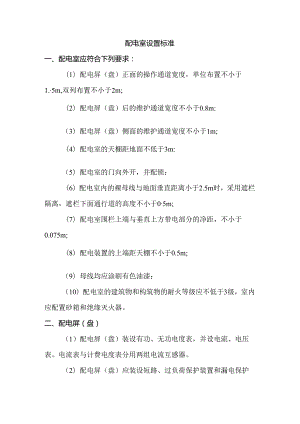

配电室设置标准一、配电室应符合下列要求：（1）配电屏（盘）正面的操作通道宽度，单位布置不小于1.5m,双列布置不小于2m;（2）配电屏（盘）后的维护通道宽度不小于0.8m:（3）配电屏（盘）侧面的维护通道宽度不小于1m;（4）配电室的天棚距地面不低于3m:（5）配电室的门向外开，并配锁；（6）配电室内的裸母线与地面垂直距离小于2.5m时，采用遮栏隔离，遮栏下面通行道的高度不小于05m;（7）配电室围栏上端与垂直上方带电部分的净距，不小于0.075m;（8）配电装置的上端距天棚不小于0.5m;（9）母线均应涂刷有色油漆：（10）配电室的建筑物和构筑物的耐火等级应不低于3级，室内应配置砂箱和绝缘灭火器。二、配电屏（盘）（1）配电屏（盘）装设有功、无功电度表，并设电流、电压表。电流表与计费电度表分用两组电流互感器。（2）配电屏（盘）应装设短路、过负荷保护装置和漏电保护器。（3）配电屏（盘）上的各配电线路编号，并标明用途标记。（4）配电屏（盘）或配电线路维修时，必须悬挂停电标志牌，停、送电必须由专人负贡。三、电缆敷设电缆直接埋地敷设深度06m,并在电缆上下各均匀铺设不小于50mm厚的细砂，然后莅盖砖等硬质保护层。穿越施工道路、建筑物、构筑物等易受机械损伤的部位加防护套管。在建筑物内，采用铝芯塑料电缆在楼层电井内垂直敷设，每楼层至少固定一处。
