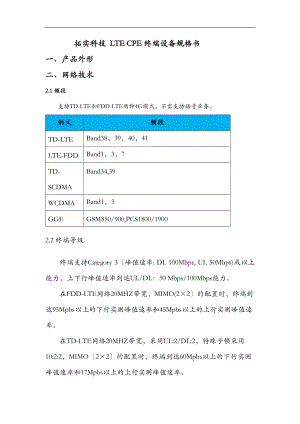

拓实科技 LTE CPE终端设备规格书一、产品外形二、网络技术2.1频段支持TD-LTE和FDD-LTE两种4G模式，不需支持语音业务。制式频段TD-LTEBand38，39，40，41LTE-FDDBand1，3，7TD-SCDMABand34,39WCDMABand1，3GGEGSM850/900,PCS1800/19002.2终端等级终端支持Category 3峰值速率: DL 100Mbps, UL 50Mbps)或以上能力，上下行峰值速率到达UL/DL：50 Mbps/100Mbps能力。 在FDD-LTE网络20MHZ带宽，MIMO(2×2的配置时，终端到达95Mpbs以上的下行实测峰值速率和45Mpbs以上的上行实测峰值速率。在TD-LTE网络20MHZ带宽，采用UL:2/DL:2，特殊子帧采用10:2:2，MIMO2×2的配置时，终端到达60Mpbs以上的下行实测峰值速率和17Mpbs以上的上行实测峰值速率。在TD-LTE网络20MHZ带宽，在网络采用UL:1/DL:3，特殊子帧采用10:2:2，MIMO2×2的配置时，终端到达80Mpbs以上的下行实测峰值速率和8Mpbs以上的上行实测峰值速率。三、接口局部接口描述网络接口2个RJ45，LAN口支持POE供电USB标准USB2.0按键开关恢复出厂按钮卡座标准自弹式SIM卡座DC口DC12-18V 1APCIE接口4G模块插槽开关电源开关指示灯1个电源指示灯，2个网口指示灯，1个4G状态指示灯，1个USB接口指示灯四、天线增益可选支持高增益天线，天线增益10dBi以上。支持SMA-J1.5接口标准。承受灵敏度要求高于-96dBm10MHz。五、终端硬件性能5.1 LTE CPE终端逻辑构造图图 CPE终端逻辑构造图终端设备能进展无线信号收发、基带处理MT设备(Mobile Termination)和一个或多个可拆卸的、可以保存数据、程序和平安身份识别的智能卡USIM。5.2硬件规格总体CPE的硬件设计稳定可靠，能够全面满足本标准所提出的性能指标要求，并且具有良好的扩展性。CPE设备的平均故障时间大于50000小时。CPE外壳采用高性能环保塑料材质，外观美观大方，标识清晰。5.3 USB 2.0接口USB 2.0 接口一个，仅作调试接口。支持Full Speed、Hi-Speed速率要求。在USB接口外接1个USB设备情况下，接口的最大工作电流不超过500mA；在USB接口下挂USB Hub的情况下，接口的最大工作电流能到达1000mA。5.4以太网接口支持1/2个10/100 Base-T接口，符合IEEE802.3标准，支持采用直连网线进展连接，支持自动校验连接网线的功能。5.5 USIM接口支持不拆外壳安装/拆卸USIM卡。支持USIM标准卡，尺寸大小为25mm*15mm。支持USIM卡防盗。5.6 供电对于2LAN口设备，CPE设备同时支持AC供电和第一个LAN口POE反向供电两种供电方式。POE供电模块应符合802.3at标准。对于单LAN口设备，CPE设备支持AC供电或者LAN口POE反向供电。CPE设备的输入端电压围1218V DC，整机最大功耗小于18W。5.6 尺寸重量设备尺寸240mm*140mm*70mm，重量460克。六 工作环境6.1 工作温度温度()相对湿度()大气压力KPa-10551095 86106设备在环境温度为25时运行时，整机外壳任意点温度不高于50。6.2 防水防尘能力室外型CPE设备推荐支持IP65防护等级。6.3 三防能力室外型CPE设备推荐支持如下的防潮、防霉、防盐雾。表 三防要求试验工程综合外观性能金属接触腐蚀电性能及功能湿热试验无腐蚀和变化无腐蚀指标无超差，功能正常盐雾试验无腐蚀和变化无腐蚀、或极轻微腐蚀指标无超差，功能正常长霉试验无或极轻微长霉无腐蚀指标无超差，功能正常6.4 抗风能力室外型CPE设备大于90MPH的抗风强度。七 安装装置室外型设备支持抱杆或者壁挂安装方式，并提供相关安装。室型设备支持壁挂或卡扣安装方式。支持不拆外壳安装/拆卸SIM卡，支持USIM卡防盗。抱杆安装方式示意图：壁挂安装方式示意图：八、常规配件说明书、保修卡、O型固定环、POE电源、网线、螺丝包
