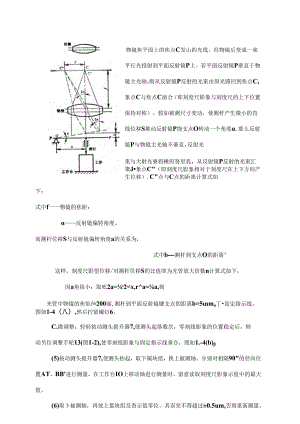

物镜焦平面上的焦点C发山的光线，经物镜后变成一束平行光投射到平面反射镜P上。若平面反射镜P垂直于物镜主光轴，则从反射镜P反射的光束由原光路回到焦点C,象点C与焦点C函合（即刻度尺影象与刻度尺的上下位置保持对称）。假如被测尺寸变动，使测杆产生微小的直线位移S推动反射镜P绕支点O转动一个角度,那么反射镜P与物镜主光轴不垂直，反射光束与大射光寮将楸府努里乳，从反射镜P反射的光束汇聚J象点C"（即刻度尺影象相对于刻度尺在上下方向产生位移）.C"点与C点的距离计算式如下：式中f一一物镜的焦距：反射镜偏转角度。而测杆位移S与反射镜偏转角度a的关系为，式中b-测杆到支点O的距离°这样，刻度尺影望位移/对测杆位移S的比值即为光管放大倍数n计算式如下，因a角很小：取吆2a=2<x,ra=a,则光管中物镜的焦矩/=200丽,测杆到平面反射镜键支点的距离b=5nmo丁是定指示线，图如1-4（八）,然后拧紧螺钉6。C.微调整：轻轻按动测头提升器7,使测头起落数次，零刻线影象的位置稳定后，转动另位调整手轮13(图1-2),使零刻线影象与固定指示线垂合，图如1.-4(b)(5)按动测头提升器7,使测头抬起，取下属块组，换上被测轴。分别对相隔90"的径向位置AT、BB'进行测量。在工作台IO上移动轴进行测量时，留意读取刻度尺影象示值中的最大值。(6)取卜被测轴，再放上量块组及查示值零位。其误差不得超过±0.5um,否则重新测量。图1-43.留意事项、测量前应先擦净零件表面与仪器工作台。、操作要W1.心，不得有任何碰憧，调整时视察指针位置，不应超出标尺示值范围。、运用殳块时要正确推合，防止划伤量块测量面。、取拿量块时最好运用棉手套，避开用手干脆接触量块.以削减手温对测量精度的影晌。、留意爱护空块匚作面，禁止量:块碰撞或掉落地上。、量块运用前，要用棉花擦干净。、测量结束前，不应拆开殳块，以便随时校对零位。四、思索题1 .列举你所运用过的长度测理器具，比较其精确度，涮量范围与运用场院合。2 .试分析肯定测量:和比较测量的优缺点。3 .试分析产生测量误差的缘由。技术测量试疆报告班级学号姓名同组试验者试疆一用立式光学计测量轴的直径一、仪器与被测零件仪器仪器名称分度值示值范Ba测量范围零件名称基本尺寸与极限偏差量块组合尺寸:二、测量记录仪器读数(um)被测轴实际尺寸方向轴1轴2轴3轴4最小最大A-AB-BA-AB-BA-AB-BA-AB-B(ran)(mm)I-III-II合格性结论：试验日期：年月日试验二用内径指示表测量孔径一、试验目的BB-I内径杷示表1.活功S1.头2一国定Je头;3一定心板;4TI示表1 .了解内径指示表的结构并熟识其运用方法；2 .驾驭用内径指示表进行比较测量的原理。二、量仪说明和测量原理内径指示表是测量孔径的常用型仪。它由指示表和装有杠杆系统的测量装置组成，其结构如图2-1所示。测量时，活动测头1和固定测头2分别与孔壁接触，活动测头1向内移动，其位移经等着直角杠杆，推动挺杆向上移动，使弹簧压缩，并推动指示表4的指针回转。该弹簧的反作用力使活动测头1对孔壁产生测量:力。定心板3在弹簧的作用下始终对称地与孔壁接触。定心板3与孔壁的接触点的连线和被测孔的直径线相互垂直，使两测头位于该孔的直径方向上。量仪附有组长短不同的固定测头，可根据被测孔直径的大小来选择运用。用内径指示表测量孔径，是采纳比较测量的方法进行的。可用具有确定内尺寸1.的标准圆环或用装在量块夹中的量块组成的确定尺寸来调整内径指示表的示值零位。然后用它测量被测孔径，指示表的示值即为实际被测孔径对确定尺寸1.的偏差a1.W此，实际被测孔径X=1.+1.o三、试验步獴1.依据被测孔的基本尺寸选取量块，或研合成量块组,装入量块夹中（或运用具有确定内尺寸的标准圆环）。2 .依据被测孔的基本尺寸选择合适的固定测头，把它拧入内径指示表的测量装置上相应的螺孔中，并加以固紧。3 .按量块组（或标准圆环）的确定尺寸调整指示表示值零位。将内径指示表的两个测头当心地放入量块夹的两个曼爪之间（要先放入活动测头，并压紧定心板，然后放入固定测头）；按图2-2所示的方法摇摆量仪。当指示表指针回转到转折点（最小示值）时，这表示测头与量块夹的型爪表面垂直.然后转动刻度盘使指针指向其零刻线,如此反第多次，直到指针稳定地在零刻线处转折为止（内径百分表在校零时应留意手握直管上的隔热手柄。4 .将内径指示表的量杆放入被测孔中，在孔的两个截面两个方向上，共测四个点，测量时应左右摇投指示表，找出最小读数（见试验报先告测量示意图）。测量时要特殊留意该实际偏差的正、负符号：当表针按峡时针方向未达到零点的读数是正值，当表针按顺时针方向超过零点的读数是负值。5 .依据测量结果，确定被测孔的尺寸形态误差的大小，作出其合格性结论。6 .填写试验报告，清洗量仪与被测工作。四、思索题1 .为什么内径指示表调整示值零位和测量孔径时都要摇摆量仪找指针所指示的最小示值？2 .用内径指示表测量:孔径属于何种测殳方法?固定测头磨损对测量结果是否有影响？技术测量试殴报告班级学号姓名同组试验者试殴二用内径指示表测内孔量：名称分度值测量范围仪直线度误差是指实际被测直线对其志向直线的变动员，志向直线的位置应符合域小条件。最小条件是指实际被测直线对其志向直线（评定基准）的最大变动量为最小。测量数据可以用指示表测量:实际被测直线上各测点相对于平板（测量:基准）的高度来获得，也可以用水平仪或自准直仪对实际被测直线匀称节点测量，测量两相邻测点之间的高度是来获得。然后，依据最小条件或以首.尾两个测点的连线（即两端点连线）作为评定基准,由获得的测里数据用作图或i算方法求解直线度误差值。三.用合象水平仪测量直线度误差：1 .量:仪说明和测量原理合象水平仪是种精密测量仪器，用自然水平面作为测量基准。合象水平仪的结构见图37,它的水准器8是个密封的玻璃管，管内注入精储乙健，并留有肯定量的空气，以形成气泡。管的内壁在长度方向具有肯定的曲率半径。气泡在管中停住时，气泡的位置必定图3-1合像水平仪I底板；2一杠杆：3一支承；4壳体；5一支承架：6放大镜；7棱镜:8水准器：9一微分筒：10测微螺杆：11一放大镜：12一刻度尺这两点至两端点连线的纵坐标距离，它们的肯定值之和即为直线度误差值按两端点连线评定的直线度误差值四、思索题1.直线度误差值为何不取在两条包涵线的垂直距离上，而取纵坐标方向距离？技术测量试疆报告班级学号姓名同组试验者试验三直线度的测量、仪器与被测零件仪器名称分度值测量范围其它工具零件名称总长测量分段跨距1.平板二、测量记录仪器位置测点序号与测量间隔071-223344556第一组示值（格）顺测返测平均值,相对差值j=,-1(j=1.,26)累积值Sa/I-I仪器位置测点序号与测量间隔071223344556其次组示值（格）顺测返测平均值,相对差值,=,-1(j=1.,26)累积值WAjr-三、图解与分析按最小包涵区域法作图并通过计算求出直线度误差四、结论宜线度公差11)实测宜线度误差m技术测量试髓报告班级学号姓名同组试验者试验三直线度的测量，仪器与被测零件仪器名称分度值测量范围其它工具零件名称总长测量分段跨距1.导轨二、测量记录仪器位置测点序号与测量间隔0112233445第一组示值（格）顺测返测平均值,相对差值,=,-1(j=1.,26)累积值j>（-1仪器位置测点序号与测量间隔0112233445其次组示值（格）顺测返测平均值,相对差值j=,-i(j=1.,26)累积值I-I三、图解与分析按最小包涵区域法作图并通过计算求出直线度误差四、结论宜线度公差11)实测宜线度误差m
