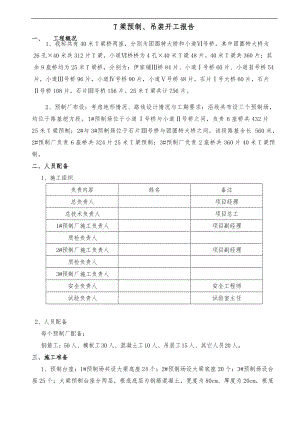

T梁预制、吊装开工报告一、 工程概况1、我标共有40米T梁桥两座，分别为团圆特大桥和小道号桥。其中团圆特大桥为26孔×40米共312片T梁，小道桥桥为4孔×40米T梁48片。40米T梁共360片；其余9座桥均为25米T梁桥，分别为：伊家铺桥84片、小道号桥60片、小道号桥54片，小道号桥96片，小道号桥90片，小道号桥48片，石片号大桥60片，石片号桥108片，石片号桥156片。25米T梁共计756片。2、预制厂布设：考虑地形情况、路线设计情况与工期要求：沿线共布设三个预制场，均位于路基挖方段。1#预制场位于小道号桥与小道号桥之间，负责6座桥共432片25米T梁预制；2#与3#预制场位于石片号桥与团圆特大桥之间。该段路基全长560米，2#预制厂负责6座桥共324片25米T梁预制；3#预制厂负责2座桥共360片40米T梁预制。二、人员配备1、施工组织负责内容姓名备注总负责人项目经理总技术负责人项目总工1#预制厂施工负责人项目副经理质检负责人2#预制厂施工负责人项目副经理质检负责人3#预制厂施工负责人安全负责人安全工程师试验负责人试验室主任2、人员配备每个预制厂配备：钢筋工：50人、模板工30人、混凝土工10人、吊装工15人、其它人员20人。三、施工准备1、预制台座：1#预制场共设大梁底座24个；2#预制场设大梁底座20个；3#预制场设台座25个；大梁预制台座分两层，根底底层为钢筋混凝土，宽度为80cm、厚度为20cm，根底顶层为钢筋混凝土，厚度为30cm、宽度与T梁设计底板同宽。台座第二层在两端加厚、加宽，宽度为250，长度为250。顶面为8厚钢板。在台座侧面将钢绞线从起弯点位置处向梁端头每米画一道竖线并标上纵向坐标值；40米T梁于设反拱3cm，25米T梁设反拱1.5cm，均以抛物线设置；2、T梁模板：三个预制场均设大梁模板6套；全部未组合钢模，免板厚度为6mm。3、设备准备预制设备：每个预制场均配备两台龙门吊，其中1#、2#预制场四台龙门吊每台吊装重量为40吨梁重59.5吨。3#预制场龙门吊每台吊装重量为70吨梁重115吨；吊装设备：1#、2#预制场架桥机架设能力为70吨。3#预制场架桥机架设能力为150吨；运输设备：1#、2#、3#预制场运梁采用自行无轨轮式运梁平车运输。电力设备：2#、3#预制场预制电力由320KW变压器供电，吊装由两台250KW变压器电力供给。1#预制场变压器为250KW，可供吊装和预制使用。供水设备：由水车将生产用水运至现场。振捣机具的准备1、根据模板的设计情况，40米T两每片梁在混凝土浇筑时需配备18台附着式振捣器，25米梁需配备12台；2、插入式振捣器采用普通较常用的50型与30型振捣器。拉、压浆设备：1、拉机具与锚具配套使用。千斤顶与压力表配套校验，以确定拉力与压力表读书之间的关系曲线。所用压力。2、根据设计拉力的大小选择千斤顶的吨位为120吨、配备行程与之配套的高压油泵和油表。拉前将拉机具送至有资格检定的单位进展校验；使用超过200次或半年后，或拆修更换配件、以外碰震时重新校验。锚具夹片准备1、锚夹由经国家技术鉴定和产品鉴定，运到现场之前进展检验。2、锚夹具须经过外观检查，不得有裂纹、伤痕、锈蚀，尺寸不得超过允许偏差，对锚具的强度、硬度、锚固能力等，根据供货情况，按有关规定进展检验，符合要求后使用。4、拌合站、砂石堆放场与钢筋加工场准备1、每个预制场均设两台500型混凝土拌合机。砂石料场与混凝土拌合机占地面积每个预制场约为1500平米；2、钢筋加工场设置于靠便道一侧，与存梁区相邻。占地面积约为400平米；3、钢筋加工、安装设备：每个预制厂配备钢筋切断机1台、钢筋弯曲机1台、点焊机3台、对焊机1台、钢筋扁担梁1台；4、安全设备：安全帽、安全带、绝缘手套、绝缘鞋、上下T梁梯子、漏电保护装置、卷扬机自锁装置、灭火器、5、技术准备1、图纸 施工前组织项目部有关技术人员对图纸全面审核，复核T梁预制长度、细部尺寸、钢绞线下料长度、预应力管道坐标、预埋件等。熟悉施工图纸、资料和有关文件，领会设计意图，如有疑问或发现过失与时记录，报请设计部门予以解答。2、T梁预制与安装施工计划、方案：由项目总工程师会同相关技术人员制定施工工艺、人员配备、设备配备、施工计划、安全方案等技术文件，并在技术交底中向有关人员说明。3、技术交底：T梁预制与安装施工前，由项目总工程师向现场施工负责人、技术员、试验员、安全员、材料员、工长等进展书面一级质量、安全、施工工艺等一级技术交底。施工现场负责人、技术员对工段、班组长以与现场其它施工人员进展二级技术交底，容包括施工方法、施工工艺、施工顺序、质量标准、技术资料、质量与安全措施、文明施工等。4、混凝土配合比：按照混凝土设计强度要求，已完成混凝土配合比的试验室配合比、施工配合比，以满足T梁预制与吊装施工工艺的要求。此项工作已完成，并已经试验监理工程师检验认可。5、钢绞线伸长量计算：以梁长40米为例根据桥梁施工技术规JTJ041-2000预应力钢绞线平均拉应力的计算公式：Pp=p(1-e-(kx+)/(kx+)Pp-预应力筋平均拉力N；P-预应力筋拉端的拉力N；X-从拉端至计算截面的孔道长度m；-从拉端至计算截面曲线孔道局部切线的夹角之和rad；k-孔道每米局部偏差对摩擦的影响系数；-预应力筋与孔道壁的摩擦系数。根据桥梁施工技术规JTJ041-2000-1公式：L=Pp*L/(Ap*Ey)L-预应力筋的伸长量；L-预应力筋有效工作长度；主要参数如下表：钢绞线弹性模量Ey(MPa)管道摩擦系数钢绞线标准强度Ryb(MPa)钢绞线面积Ap(mm2)管道偏差系数k1.99*1051860140计算说明： a=8，a表示钢绞线根数； 线段AB、BC、CD分别表示锚固点至曲线起点长、曲线长、曲线终点至跨中直线长；rad为弧度，=n*/180，n为起弯角；40mT梁伸长量计算2L为40mT梁伸长量，单位为：钢束编号:N1 a=8拉控制应力p=a*Ap*Ryb*0.75*10-31562KN设计拉应力： MPa按照钢束半跨三截面，列出下面参数汇总表线段X(m)(rad)kKX+e-(kx+)PPp2LAB11.171 00.9834 1562.40 1549.39 155.3 BC6.116 0.9640 1536.39 1508.57 82.8 CD4.080 0939 1480.76 1476.25 54.0 21.367 总伸长值292.2 钢束编号:N2 a=7拉控制应力p=a*Ap*Ryb*0.75*10-31367KN设计拉应力：MPa按照钢束半跨三截面，列出下面参数汇总表线段X(m)(rad)kKX+e-(kx+)PPp2LAB00.9846 1367.10 1356.52 126.4 BC0.122 0.9658 1345.94 1322.78 58.1 CD00.9909 1299.63 1293.73 70.5 总伸长值255.0 钢束编号:N3 a=7拉控制应力p=a*Ap*Ryb*0.75*10-31367KN设计拉应力：MPa按照钢束半跨三截面，列出下面参数汇总表线段X(m)(rad)kKX+e-(kx+)PPp2LAB00.9857 1367.10 1357.33 116.8 BC0.122 0.9675 1347.55 1325.57 43.7 CD00.9880 1303.59 1295.74 93.9 总伸长值254.3 钢束编号:N4 a=7拉控制应力p=a*Ap*Ryb*0.75*10-31367KN设计拉应力：MPa按照钢束半跨三截面，列出下面参数汇总表线段X(m)(rad)kKX+e-(kx+)PPp2LAB7.320 00.9891 1367.10 1359.63 89.3 BC0.122 0.9708 1352.16 1332.36 16.7 CD00.9813 1312.57 1300.27 146.7 总伸长值252.8 钢束编号:N5 a=7拉控制应力p=a*Ap*Ryb*0.75*10-31367KN设计拉应力：MPa按照钢束半跨三截面，列出下面参数汇总表线段X(m)(rad)kKX+e-(kx+)PPp2LAB6300.9939 1367.10 1362.95 49.7 BC0.122 0.9708 1358.80 1338.91 16.8 CD00.9766 1319.01 1303.54 184.6 总伸长值251.1 四、预制与架设计划1、每个预制场计划每天预制梁数量：1#预制场3片，预制时间约需150天；2#预制场2.5片, 预制时间约需140天；3#预制场3片，预制时间约需150天。2、每片大梁预制时间模板安装1天、混凝土浇筑完成至拉时间视温度与达到100强度所需龄期而定，强度必须达到100且龄期不少于5天。拉、压浆至运梁需2天，压浆强度不小于30MPa。每片梁生产时间共计8天。3、1#预制场计划预制日期：2008年8月20日。计划完工日期：2009年1月15日；2#预制场计划预制日期：2008年10月20日。计划完工日期：2009年3月30日；3#预制场计划预制日期：2008年8月10日。计划完工日期：2009年1月20日；4、1#预制场计划架设日期：2008年8月30日。计划完工日期：2009年1月25日；2#预制场计划架设日期：2008年10月30日。计划完工日期：2009年4月10日；3#预制场计划架设日期：2008年8月20日。计划完工日期：2009年1月30日；5、1#预制场存梁台座布设：存梁区长度60米，单层可存梁24片；2#预制场存梁台座布设：存梁区长度60米，单层可存梁24片；3#预制场存梁台座布设：存梁区长度90米，单层可存梁12片；五、T梁预制施工工艺1、施工方法：预制梁场设置在完成的路基上，每个预制制场配备两台一套龙门吊进展模板拼装、混凝土浇筑和移梁等工作，设相应的存梁区；2、钢筋加工与安装：梁底主筋采用对焊的方法焊接。在台座外侧绑扎梁肋钢筋，绑扎好后吊装至台座上，待安装好模板后，绑扎顶板钢筋；垫块与梁体同标号，与模板接触面为椭圆，每平米布置35个；3、钢波纹管安装：梁肋钢筋绑扎完成后，安装梁肋钢波纹管。安装时按照图纸中给定的坐标标注于大梁底座侧面的数据准确定位。钢波纹管直线段至少每隔1m设置一道定位钢筋，曲线段至少每隔设置一道定位钢筋。浇筑混凝土前在钢波纹管pa后抽出塑料管；梁顶第一层钢筋安装完毕后，安装负弯矩取钢波纹管，波纹管pa后抽出临时钢绞线束；4、混凝土拌合与运输：每个预制场均由一台50强制式拌合机拌合混凝土，2台机动翻斗车配备吊斗，吊斗混凝土运输至龙门吊下，龙门吊吊装吊斗至待浇5、混凝土浇筑：混凝土采用龙门吊配吊斗浇筑。浇筑施工采用水平分段、斜向分层，每段浇筑810m。先浇筑马蹄部位混凝土浇筑至斜截面部位，超前腹板混凝土34米。然后一起浇筑腹板、顶板混凝土，腹板混凝土斜向分层，分层厚度为30左右。待到离另一端头5m时，反向浇注混凝土。浇筑时钢绞线以上位置处采用插入式振捣器振捣；钢绞线以下位置处采用附着式振捣器振捣。附着式振捣器在两侧钢绞线位置处以梅花型布设，间距为。在浇筑梁顶混凝土时用木制或铝合金制作的刮板将梁顶面刮平。终凝之前进展两次抹面收浆和刷毛。6、T梁养生：梁顶混凝土刷毛后覆盖土工布，饱水养生。模板拆除后梁肋采用覆盖土工布、喷淋法养生。养生时间不少于7天；拆模后在两侧设置圆木支撑，以防止梁体侧翻，圆木直径为18cm以上；7、穿束与拉：将经检验合格的钢绞线按计算施工长度下料，梳理顺直，每1绑扎一束扎丝，编匝成束穿入预留的孔道。当混凝土强度达到设计强度的100%且养生时间大于5天后进展预应力钢束的拉；8、钢绞线拉：拉从两端同时对称进展。拉顺序为0初应力25米T梁为15%测伸长量；40米为20%测伸长量100%设计拉力测伸长量103%持荷两分钟锚固；拉完毕后测量起拱值，如偏差较大，查找原因。拉采用“双控法，即以应力控制为主，伸长量做参考。实际伸长量与计算伸长量在±6%，如超过此值，查明原因后在行施工；9、压浆：拉完成后与时封锚、压浆。压浆采用真空压浆法；压浆从下层孔道向上层孔道压浆；10、T梁在吊装之前，在梁端上标出支座位置线。11、施工工艺流程：清理底模、施工放样绑扎钢筋安装预应力管道安装侧模、端头模板绑扎顶板钢筋浇筑梁体混凝土梁体养生拉、压浆移梁封堵头。12、质量检验标准后法实测项目项次检查项目规定值或允许偏差检查方法和频率1管道坐标梁长方向±30尺量：抽查30，每根查10个点梁高方向±102管道间距同排10尺量：抽查30，每根查5个点上下层103拉应力值符合设计要求查油压表读数：全部4拉伸长率符合设计规定，设计未规定时±6尺量：全部5断丝滑丝数钢束每束1根，且每断面不超过钢丝总数的1目测：每根束钢筋不允许六、T梁运输、安装1、梁体运输：采用两龙门吊将梁体起吊，梁两端头分别置于无轨轮式运梁车两平车上。运梁车靠自身动力前行，运输至架桥机下。运输过程中两平车两侧车轮始终行走于已架设完成的相邻T梁的梁肋附近、保持一定的速度匀速前行；2、架桥机前移：架桥机支腿分前支腿、中支腿、后支腿、活动式支撑千斤顶。架桥机在前移前用活动式千斤顶和前支腿将架桥机纵梁升高，升高至中支腿离梁体顶面约20cm，将后支腿前移，然后用活动式千斤顶和后支腿将架桥机落至中支腿接触梁顶面为止，撤除活动支腿、架桥机主梁在中支退和后支腿上前移。如此反复直至将中支腿置于已架设好一孔T量的前端部，前端部放置横移横梁，横梁为双轨式；3、架桥机过孔：配重分两种，一种需用T梁配重，一种为两吊装天车移动至架桥机纵梁尾端处配重。以T梁配重为例：架桥机过孔之前运输一片梁置架桥机尾端并将粮体一端悬挂于其上。架桥机横梁通过中支腿和后支腿向前移动。当横梁尾端接近后支腿时，用移动式千斤顶将横梁顶起，使后支腿脱离已架设好梁体顶面约20cm。将后支腿前移、落下横梁，使后支腿置于已架设好梁体顶面，前移架桥机直至前支腿就位于另一端盖梁上前支腿横梁上。在平移过程时调整后中支腿和后支腿高度，使横梁在移动过程中始终保持水平；4、临时支座安装与梁边线放样：临时支座为钢制砂箱，砂箱制做时在压力机上做承压试压，压力为3倍的梁体重量。在梁体吊装之前，将砂箱置于设计位置处并测设标高。每个梁端相对应位置处放置一个；T梁吊装前，在盖梁上用墨斗放出每一片T梁的梁端与梁底两侧对应位置线，以保证在T梁架设时落梁位置准确；5、T梁安装：架桥机过孔时将梁一端用起前起重天车吊起前移，待梁体另一端移动至与后起重天车下位置时将另一端吊起，将梁体移至指定位置并落梁。梁体横向移动时，前支腿和中支腿通过支撑于两横梁轨道上横向移动。前后支腿横梁始终保持水平、平行，与承重上横梁垂直；6、T梁吊装顺序：每一孔半幅为6片，均先架设外边梁，其次为第二片、第三片、第四片、边梁、第五片；7、T梁临时固定：T安装就位后与时采取临时固定措施，固定完备之后再将架桥机吊装钢丝绳卸掉，移走架桥机。边梁固定时，外侧靠防撞挡墙处用18cm圆木垂直支撑于挡墙顶面和T梁翼缘端下方，相反方向侧用18cm圆木斜向支撑。第二片梁架设完毕后一端用两根圆木斜向支撑，两片梁之间用钢筋横向连接五道。其它梁临时固定如此如下列图。七、安全环保措施1、设立专职安全员并建立24h旁站制度，与时纠正和消除施工中出现的不安全苗头。2、对施工人员定期进展安全教育和安全知识的考核。3、各种临时的承重结构与模板认真检算设计，确保强度、刚度和稳定性。4、高空作业要严格按照规和安全作业规如此佩戴安全帽、安全带、设置安全网，大风、大雨等不良气候条件下不得进展高空作业。5、吊装作业时，起重机下严禁人员逗留，并设立明显的作业和禁入标志。6、吊梁和移梁作业时，派专人检查起重设备各系统，确保万无一失。7、工地设立明显的安全警示牌和安全须知事项宣传栏。8、各类机械设备操作人员必须持证上岗，无证人员或非本机人员不得上机操作。9、场电路布置要规化，电器开关设在防雨防晒的电器棚，距离地面不小于。10、拉时，严禁非工作人员进场，操作人员不得站在拉千斤顶后，以防飞锚伤人。高压油管接头要严密，随时检查，防止高压油喷出伤人。11、压浆人员操作时要戴防护眼镜、口罩和安全帽。八、环境保护1、进场后立即组织全体职工学习相关法律法规，使每个参与建设的职工都懂法、守法、依法施工。同时自觉接收当地环保与其他相关行政部门的监视和管理。2、在各项施工中，应尽量减少对原有自然环境的破坏。3、加强对施工技术的改造，积极推广清洁生产，减少污染源。4、加强环境管理，全面推行污染排放控制原如此，将污染降低到最低限度。5、弃渣堆放点应远离河道，不覆盖原有植被，控制在规划好的荒地。6、力行节水减污，提高施工用水重复率，降低废水排放量。7、制度和健全排污法规体系，加强排污管理。8、继续加强施工污染的终端处理，控制污染物排放量，降低污染。9、加强环境监测和事故预防，防止污染事故的发生。必要时邀请有关环保科研部门来工地现场监测，以确定是否发生污染。10、保护原有植被。对合同规定的施工界限、外的植草、树木等尽力维持原状：砍伐树木和其他经济植物时，应事先征得所有者和业主的批示同意，严禁超围砍伐。11、临时用地围的耕地采取措施复耕，其他裸露地表植草或种树进展绿化。12、工程完工后，与时进展现场彻底清理，并按设计要求采用植被覆盖或其他处理措施。九、质量保证措施1、成立以项目总工程师为领导的质量保证体系，下辖三名质检负责人、以与主要现场管理人员。2、制定、编制T梁预制与吊装施工质量管理文件，制定施工工艺流程、编制各工序质量要求与控制方法。从制度上保证T梁预制与吊装施工的质量符合规与监理工程师的要求。3、成立QC质量小组，与时针对存在的质量问题予以整改。使施工质量始终处于受控状态。4、做好模板加工的管理工作，使模板质量满足要求。以确保T梁预制混凝土几何尺寸、外观等满足规要求。5、严格把好砂、石、钢筋等进场原材料关，使进场材料满足T梁预制施工要求。6、配备熟练的技术工人，严格控制模板安装、钢筋安装、混凝土浇注质量。十、冬雨期施雨季施工安排1、认真检查、落实各种露天使用的电气设备的防潮措施。2、雨季到来之前，按规定做好龙门吊、架桥机设备的防雷接地。3、落实各项排水措施，在山沟梁侧或地势低洼处铺设的交通路线和各种临时建筑，事先了解地形、历年山洪和最高水位等情况，以防灾害。4、注意现场存放的预制构件、模板等重要物的放置情况，如发现因地基下沉而出现的构件、模板倾斜与时采取加固或搬移等措施。5、开工前预先作好临时管涵与临时排水沟。6、严禁钢材外露存放，水泥、砂石适当采取遮盖，施工电源经常检查。提前做好砂、石、水泥等材料的储藏工作。7、雨季施工要根据气象部门预报的气象资料，合理安排，科学组织施工。冬期的施工安排1、冬季到来之前，根据通车要求、经济效益、气候、地质情况与物资供给、施工能力等，充分做好冬季施工准备工作。2、采取保证寒冷季节施工期的防寒、保温材料，备好适用于低温施工的机具。3、砼拌和：采用烧锅炉产生蒸汽通入水池，以加热拌和用水。将水温控制在80以，先参加砂石料和水搅拌，然后加水泥强制式拌和，以防止出现假凝现象。4、砂石料进展覆盖保温，并确保无冰块。5、运输：用罐车运输，并在罐车搅拌鼓上包裹苫布，同时缩短运输时间，减少热量损失。6、浇筑：为提高工效，缩短浇筑时间，砼入模温度控制在10以上。7、砼养护：T梁预制完后立即进展覆盖，采取蒸气养护。8、钢材焊接严格按有关冬期施工的工艺规程进展施工。
