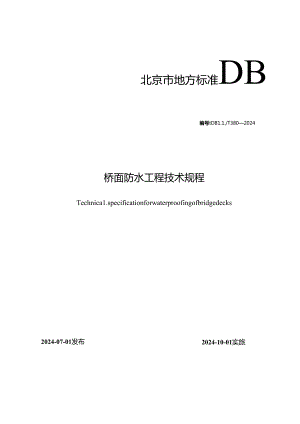

北京市地方标准DB编号tDB1.1./T3802024桥面防水工程技术规程Technica1.specificationforwaterproofingofbridgedecks2024-10-01实旅2024-07-01发布W晾市住翻雄维设委员会北京市市场监督管理局联合发布北京市地方标准桥面防水工程技术规程Technica1.specificationforwaterproofingofbridgedecks编号IDB1.1/T380-2024主编部门：北京建筑材料检验研究院股份有限公司北京城建科技促进会北京东方雨虹防水技术股份有限公司批准部门：北京市市场监惇管理局施行日期:2024年10月I日2024北京根据北京市市场监督管理局关于印发2022年北京市地方标准制修订项目计划（第批）京市监发（2022）14号）的要求，现程编制组羟过广泛调查研究，认真总结实践经验，参考有关国内外先进标准并在广泛征求遨见的基础上修订本规程.本规程的主要技术内容是：I总则；2、术语和分类：3基本规定：4材料：S构造设计；6施工:7质麻验收.本现程修仃的主要技术内容是：1,增加桥面防水的构造设计章节：2、增加了钢桥面防水工程内容：3、增加了新的防水材料：4、对施工章节进行细化完善：5,完善了桥面防水细部节点构造；6、增加了桥面排水构造内容：7、增加了桥面防水快速施工相关内容.本规程由北京市住房和城乡建设委员会、北京市市场监督管理局共同管理.出北京市住房和城乡建设委员会归口、祖织实施,并负费组织编制单位对具体技术内容进行解择.执行过程中如有意见和建议，请寄送北京建筑材料检脸研究院股份有限公司JI:北京市石景山区金顶北路69号，邮编：10CXMI：联系电话：010-88716258）.本规程主编单位：北京建筑材料检裟研究院股份有限公司北京城建科技促进会北京东方雨虹防水技术股份有限公司本规程参编单位：北京市市政工程设计研究总院有限公司科腕防水科技股份有限公司臾朱国信（北京检测技术有限贲任公司郑州中原思蓝馅高科股份有限公M新大运防水科技（唐山）有限公M北京城市快轨建议管埋有限公司筑伯河北雄安检验检测有限公司中国新兴建设开发有限表任公司北京海内传国际建材有限公F中建三局集团有限公M中铁二十二局集团有限公司中建二局土木工程梁团有限公司中电建建筑集团有限公司中铁建设集团有限公司北京市政建设集团有限员任公司思立博（河北能安检验认证有限公司北京市市政四建设工程有限员任公司北京建工路桥集团有限公司北京建工集团有限货任公司北京兴坤建筑有限公M泰安市就量技术检舲检测研究院中国建筑第五工程局仃限公司北京立高立德工程技术有限公司北京首发公路养护工程有限公司北京市城市道路养护管理中心北京鼎丰宏伟建筑工程有限公司北京平安信达建筑工程有限公司北京城建道桥建设集团有限公司中铁二十四局集团有限公司中关欣源建设集团电限公司北京双网工程咨询监理有限公T中交建筑集团有限公司北京城建八建设发展行限贲任公司本规程主要起草人员：陈&槽春丽许宁田子到杨冰张熬尚华胜潘迪张春旺陈超张陆阳刘亚运李志君王立/张振营杨朝李宇张燕红武建林汪显俊张洪志高剑秋常晓及张宇王璇熙李俊亮于秋菊李晓壮徐忠成代维达李俊才郑俊祥林锋朱立峰王文正李清洋B1.军付孟生陈怡蜉梁瑞兰于梅汤庆振赵世刚吴刚马俊朋张艳杰张瑞国王崇王光犍郑国庆李斌张秀丽何浩biJWrs李健陈爱戚刘玉虎汪曾浪徐涛刘世波王春雨陈荏跄顾国庆王雷闫世杰王庆民武秀亮雷芳芳徐达朱南阳李胜旺姜春雷张立业徐承程王来顺吕岩刘健杨志远E进膝高健张Sii张书堂王S本规程主要审查人员：傅征富李世华辛敏娜曲裁王海龙五景员刘金宝1 总则12术语和分类21.1 术语21.2 分类23基本规定34材料75构造设计95.1 一般规定95.2 桥面排水构造IO5.3 桥面防水层构造I1.5.4 快速施工要求的桥面防水体系185.5 细部构造处理186施工226.1 一般规定226.2 基层236.3 防水层施工256.4 细部构造防水施工277质量验收287.1 一般规定287.2 桥面基层297.3 防水层307.4 排水设施33本规程用词说明34引用标准名录35附：条文说明37ContentIGenera1.I2 TermsandC1.assif1.cation22.1 Terms22.2 C1.assification23 BasicRegu1.ations34 Materia1.s75 StniciundDesign95.1 Genera1.provisions95.2 Bridgedeckdrainagedesign105.3 Designofbridgedeckwatcrprf1.ayer115.4 DesignofbridgedeckwaterproofsystemschemeIbrrapidconstructionrequirements185.5 Detai1.edstructureprocessing186 Construction226.1 Genera1.provisions226.2 Base1.ayer236.3 Waterproof1.ayerconstruction246.4 Detai1.edStmcturcVVatCrProOfingconstruction277 Qua1.ityAcceptance287.1 Genera1.provisions287.2 Bridgedeckbase297.3 Watcrproof1.aycr307.4 Drainagefaci1.ities33Exp1.anationofwordinginthisstandard341.istofquotedstandards35AdditionzExpIanationofprovisions371.0.1为规范桥面防水工程技术，保证桥面防水工程的功能、质珏和耐久性能，制定本规程。1.0.2本规程适用于北京市行政区域内新建、改建及扩殂的市政混凝土桥面及钢桥面防水工程的构造设计、施工及质地验收。1.0.3桥面防水工程的构造设计、施工和质量:验收，除应符合本规程外,尚应符合国家及北京市现行有关标准的规定。1.0.4工程建设所采用的技术方法和措施是否符合本规程要求，由相关货任主体判定。其中，创新性的技术方法和措施，应进行论证并符合本规程中有关性能的耍求.2术语和分类2.1 术语2.1.1 桥面防水系统Waterproofsysiemofbridgedeck与桥面铺装层相匹配的桥面防水层、排水口、渗水设施等构造组成的体系。2.1.2 桥面防水层WHtCrPrOOfIayCrofbridgCdbk防止桥面水侵蚀桥面板结构的隔水层。2.1.3 基层substrate与防水层粘结的结构面层或推平层。2.1.4 基层处理剂primarytreatmentagent为增强防水层材料与基层之间的粘结或隔离基层表面以卜的水分，防水层施工前涂刷在基层赛面的材料.2.1.5 基层平整度substratecvcnncs基层表面的凹凸偏差量。2.1.6 基层粗糙度substratecoa,senes基层表面不光滑的棱角及其构造的程度。2.1.7 防水等级watcrprfgrade根据桥梁分类、道路等级、使用环境划分的防水级别。2.1.8 钢桥面防腐房stee1.deckanticorrosivecoating涂布在钢桥面顶板表面，防止钢板生锈腐蚀的界面薄层。2.1.9 钢桥面防水粘结层stee1.bridgeoorwaterproofbonding1.ayer起界面联结作用，和Ifi止水分对钢板腐蚀的层次。22分类2.2.1 桥面防水层根据桥梁结构形式可分为混凝土桥面防水房和钢桥面防水粘结J3,2.2.2 桥面防水系统根据桥梁使用功能可分为机动车道防水系统、非机动车道防水系统、人行道防水系统、隔离带防水系统、专用排水设施防水系统等。表7.2.1混凝土基层检测主控项目检测项目防水层类型质量要求检脸方法粗糙度（nm）防水卷材Ig.5按CJJ139的规定执行防水涂料、水泥基渗透结晶型防水涂料0.5-0.8平整度（mm）防水卷材、防水涂料、水泥基渗透结晶型防水涂料5.03m直尺、塞尺：测址最大间隙，沿桥纵向、横向各量一次，取大值I1.一般项目72.2混凝土基层外观质量应符合表722的规定。表722混凝土基层检测一般项目检测项目质员要求检验方法外观质量1）表面应坚实、干净：2）蜂窝、麻面面枳不应超过总面枳的0.5$;3）裂缝控制符合设计规范的有关规定：4）根据桥面所用防水材料不同，施层干燥程度应符合表6.2.1的规定观察检直7.2.3钢桥面基面喷砂除锈施工质量应符合表723的规定。表7.2.3喷砂除锈施工质M控制要求检测项目检查项目检查频率质量等级试验方法喷砂除锈清洁度9j1000m,Sa2.5级GB/T8923.I粗糙度60-IOumGBrr13288.57.3防水层I主控项目7.3.1防水材料及其配套材料应符合设计要求和本规程规定。检验方法：检查材料出厂合格证、型式检验报告和宏试检验报告。检查数量：全数检查。73.2防水措施应符合设计要求和本规程规定。检验方法：观察检隹和枪窗除蔽工程验收记录。检杳数量：全数检置。H一般项目73.5 防水乂施工外观质最应符合表7.3.5的规定。衣7.3.5防水层施工外观质量检测项目防水层类型质量要求检验方法外观质量基层处理剂不应海流观察检查防水卷材< 1）防水层不应有空鼓、翘边、皱褶：（2）防水层和雨水口、伸缩缝、路绿石等的衔接处应密封：< 3）搭接缝部位应有连续溢出热熔的改性沥吉胶，且相比搭接卷材压薄后的总厚度不应超过雎片卷材初始厚度的15倍：< 4）卷材铺贴与搭接应符合本规程的规定防水涂料< 1）不应漏涂：（2）不应有气泡、空鼓、翘边、露白、堆积及分层；< 3）防水层和雨水口、伸缩缝、路绿石等的衔接处应密封：< 4）胎体增强材料的铺贴与搭接应符合本规程的规定：< 5）涂层间夹铺胎体增强材料时，防水涂料应浸透胎体、覆盖完全、胎体不应外露水泥基渗透结晶型防水涂料不应漏涂，阴角处不应出现沉积73.6 防水U与沥青混凝土乂粘结强度检测为特大桥、桥梁坡度大F3%等对防水U有特殊要求的桥梁可选择进行的检测项目。防水层粘结强度要求应按表7.3.3-1的规定取值，检测方法应符合现行行业标准中城市桥梁桥面防水工程技术规程CJJ139的规定。73.7 防水层与沥青混凝土层抗剪强度检测为特大桥、桥梁坡度大于3%等对防水层有特殊要求的桥梁可选择进行的检测项目。防水层抗剪强度要求应按表7.3.7的规定取f1.,（,检测方法应符合现行行业标准Q成市桥梁桥面防水工程技术规程CJJ139的规定.表7.3.7抗剪强度控制值项目指标防水层表面温度(*C)IO2()304050涂料剪切强度(MPa)1.Oo0.500.300.200.157.4I主控项目7.4.1 桥面排水设施的设置应符合设计要求，泄水管畅通无阻。检验方法：视察.检查数量：全数检查。7.4.2 桥面泄水口应低于桥面铺装层10mm-15mm检验方法：观察或用钢尺测量。检查数量：全数检查。I1.一般项目7.4.3 泄水管安装应牢固可靠，与铺装层及防水层之间应结合密实，无浅漏现象：金属泄水管应进行防腐处理。检验方法：观察。检查数量：全数检查。7.4.4 桥面泄水口位置允许偏差应符合表744的规定。表7.4.4桥面泄水口位置允许偏差项目允许偏差<nun)检验频率检验方法范围点数海程O,-IO每孔1用水准仪测量间距±KX)I用铜尺量本规程用词说明1为便于在执行本规程条文时区别对特，对要求严格程度不同的用词说明如下：1）表示很严格，非这样做不可的：正面词采用“必须”：反面词采用严禁”：2）表示严格，在正常情况下均应这样做的：正面词采用“应”：反面词采用“不应''或“不得”；3）表示允许稍有选择，在条件许可时首先应这样做的：正面词采用“宜”，反面词采用“不宜”：4）表示有所选择，在一定条件卜FJ以这样做的，采用“可”。2条文中指明应按其他有关标准执行的写法为：“应符合的规定”或“应按执行“。26道桥嵌缝用密封胶JCZT97627建筑防水涂料中有害物质限加？JC1()6628沥基防水卷材用基层处理剂3JOT106929混凝土桥面防水粘结乂快速施工技术规范DB1.bT168030建筑类涂料与胶粘剂挥发性有机化合物含量限值标准BDBII/1983北京市工程建设标准桥面防水工程技术规程Technica1.specificationforwaterproofingofbridgedecks条文说明2024北京2术语和分类2.1 术语2.1.1 桥面防水要遵循“防排结合”和“系统防水”的原则。这里定义的“桥面防水系统”是由沥青混凝土铺装面层或水泥混凝土铺装面层、防水层、混凝土或钢桥面基层及桥面排水口、溪水管等与防排水有关构造构成的整体。体现了防水与排水的结合。防水层位于混凝土或钢桥面基层之上，铺装的混凝土面层之1.2.1.9 钢桥面各展结构可参考现行行业标准&公路钢桥面铺装设计与施工技术规范JTGfT3364-02的相关内容。3.0.2桥面防水系统按桥梁结构、使用功能等可划分为以下区域：机动车道、非机动车道、人行道、网离带、专用排水设施，既往标准多关注于车行道防水，但实际情况不同的功能分区由于不同的使用功能，受力情况等，应分别考虑其防水设计内容，进行差异化的方案设计。3.0.4北京地区为非严寒地区、无酸雨、盐雾等不良气候地区，为1类中使用除冰盐地区的使用环境。是否为化学腐蚀环境应根据具体工程条件判定。3.0.5道路路面结构设计工作年限应根据道路等级及路面类型确定。3.0.14尽量选用低碳环保材料，以降低桥面防水工程的碳排放.4.0.1表4.0.1-I-4.0.1-5中所列的产品为工程中相对常用的材料.为提高工程质量，重点项目和工程采用表4.0.1-14.0.1-5相关产品的，现行国家、行业和地方标准中对产品有等级/级别区分，宜达到其中最高等级/级别。防水卷材包括沥吞类防水卷材和高分子类防水卷材。沥青类防水卷材主要有弹性体改性沥吉防水卷材、塑性体改性沥吉防水卷材、自粘改性沥青防水卷材、改性沥青聚乙烯胎防水卷材等；高分子防水卷材主要有聚乙烯丙纶防水卷材、EVA防水板、ECB防水板、PVC防水卷材、TpO防水卷材、三元乙丙防水卷材等。防水涂料可以分为水性防水涂料和油性防水涂料。水性防水涂料有聚合物水泥防水涂料、丙烯酸防水涂料、喷涂速凝橡胶浙吉防水涂料、聚合物改性沥吉防水涂料（水乳里）等：油性防水涂料有聚氨脂防水涂料、聚瞰防水涂料等。刚性防水材料主要有水泥基渗透结晶型防水材料（分为涂料型和掺加型）、防水剂、无机堵漏材料等。选用的沥青类防水卷材主要是满足产品标准道桥用改性沥青防水卷材JC/T974要求的弹性体改性沥青防水卷材和塑性体改性沥青防水卷材，但不含其中的自粘改性沥青防水卷材。自粘改性沥青防水卷材为橡胶改性沥青防水材料，它与混凝土的结合主要靠其粘性层与混凝土的粘结作用，而沥青混凝土撞铺时，其撞铺温度往往大于自粘卷材沥青层的耐热度，造成自粘层被烧融、导致粘结能力降低.此外，对北京地区的桥梁工程考察发现，也几乎没有采用自粘改性沥声防水卷材。考虑到上述因素，故本规程所规定的桥面防水材料不涵盖自粘性改性沥青防水卷材。胶粉改性沥青防水卷材和改性沥青聚乙烯胎防水卷材的胎体力学性能差，沥青层的适用温度范围也较窄，而桥梁工程承受的荷载多为动荷数，其所用的卷材需要有一定的强度，力学性能要高，故这两类材料不适用于桥梁防水工程。液纤胎沥青瓦主要用于坡爆面,也不适用于桥梁防水工程。此外，使用沥青类防水卷材时，防水基层表面应涂刷基层处理剂。基层处理剂可以是冷底油或热熔股。高分子防水卷材多为树脂类材料、施工方式多为热熔焊接或胶粘“由丁桥面铺装面层多为沥青混凝土或水泥混凝土，与高分子材料相容性差，在车辆的剪切作用卜容易滑移，故这类材料不适用于桥面防水工程。水性防水涂料中的丙烯酸防水涂料吸水易溶胀，且抗老化能力差，与沥声混凝上相容性也差，故不适用于桥面防水工程。油性防水涂料中应用较多为聚氨酯防水涂料。聚服防水涂料是这几年新出现的新型材料，并且有一定的工程案例，鼓励各方使用0另外对市场上出现的刷涂型聚臊（单组分聚取防水涂料），由于工程案例较少，暂不列入本规程之内，但鼓励供需双方探讨使用。#固化沥青防水涂料由于其质地较软，摊铺沥青混凝土时容易流淌，不列入本规程中。值得注遨的是，桥面铺装为沥肯混凝土时，涂料防水层中间应设胎体增强材料（聚蜥防水涂料除外）。胎体增强材料可以是聚酯无纺布或无喊玻璃纤维。在使用聚氨酯类防水涂料和聚胭防水涂料时，聚氨酯材料和沥青材料之间会产生相斥作用，应在防水层顶面和沥青混凝土铺装之间设理结合层。水泥基渗透结晶型防水剂与水泥基渗透结晶型防水涂料的原理和功能完全相同，只是使用方法不同，产品中的活性化学物质在水的作用卜催化水泥中的多种化学物质发生化学反应生成不溶于水的结晶体填充和封堵混凝土结构上的裂缝、毛细孔和孔隙,使水分和潮气无法进入结构内部，达到防水层与混凝土结构同寿命的目标，还具有抗冻融、抗碳化、抗酸、碱、盐类等化学物旗侵蚀的性能，而且对混凝土内部的钢筋起到保护作用，从而提高混凝土结构的耐久性，延长使用寿命。钢桥面防水层与防腐层之间、防水层与保护层之间应具有相容性：混凝土桥面防水层与基层处理材料之间，防水材料与铺装层之间应具有相容性。5m½1.1.1 桥梁结构设计、附属工程设计、桥面防排水系统设计避免局部积水引起防水乂病杏，为桥面防水系统施工和维护创造便利条件。5.2 桥面排水构造5.2.2本条第三款所述的埋置式渗水管一般采用硬质、镂空、透水、聚酯（不锈钢）编织管。5.3 桥面防水屋构造5.3.1 混凝土主梁桥面预制及现浇部分混凝土除符合现行行业标准公路工程混凝土结构耐久性设计规范JTG/T33IO要求的抗港性能外，宜添加防水添加剂，防水添加剂常用水泥基渗透结晶防水剂.5.3.10 桥梁人行道（人行过街天桥）可分为混凝土桥面板结构和钢桥面板结构，混凝土桥面板上的人行道结构分为：直接承我行人行走、增设填充步道结构承载行人行走、增设混凝土人行道盖板承载行人行走三种方式，钢桥面板上的人行道结构分为直接承载行人行走和增设钢人行道盖板承载行人行走两种方式。人行道和人行天桥按桥面材料不同分为钢桥桥面和混凝土主梁桥面，常用的铺装面层材料有石材、混凝土方陡、碎石聚合物、水泥基有机聚合物等，相应桥面防水材料分为单层防水系统与更合防水系统，防水系统须符合耐磨、防滑、防紫外线、温度变形追从性、抗拉拔、耐久性、外观、颜色等技术要求，并与表面铺装材料形成整体，满足各自使用功能需要。混凝土人行天桥防水材料可以选用沥ff基改性沥者卷材、高分子防水卷材、沥青类防水涂料、而分子类防水涂料、卷材和涂料在合防水系统.防水材料的性能指标应符合相应材料国标或行标要求。人行钢桥面防水粘接层与钢桥面粘接层要求相同.且要求与防腐层、与有机面层具有相容性，粘贴牢固。5.3.11 凝土盖板上般可不用防水系统，钢盖板上一般要求设置防水系统。53.19排水管内壁根据材质和安装养护工艺选择适宜的防水解决方案，常规桥梁采用的中小直径的PVC或PE材料樗水管具有较好的防水和防腐性能，或可根据设计要求不用另外增加防水措施，但对F特殊需要的大管径金属排水管，除J'应满足防腐要求外，还应考虑内壁防水方案，满足局部常年积水耐水性要求。5.4 快速比5求的桥面防水体系5.4.1 5.4.2时桥面防水系统固结时间、桥面铺装撞铺、开放交通时间有严格要求的桥面防水系统，选用固结时间短、施工工艺相对简单的桥面防水材料。可参考现行北京市地方标准£混凝土桥面防水粘结层快速施工技术规范DB1.I"1680采用热熔橡胶沥青+玻纤布+热熔橡胶沥青+碎石防水系统，采用设备同步施工方法,也可根据具体情况采用其他快速施工方法。5.55.5.5对于混凝土桥面板采用上图渗水排管局部构造：对丁钢桥面板渗水排管构造可参照上5.5.5设置。6.1.12保证防水必与基层以及混凝土面忆的粘结强度.6.2.1 本条第二款规定的增加基层的粗糙度，相当于基层和防水层的接触面积增加，可以提高基层和防水层之间的粘结能力和抗剪能力。但粗糙度过高，容易伤及混凝土基层的骨料。第4款在行业标准d城市桥梁桥面防水工程技术规程CJJ139中规定了防水材料为卷材及聚宏配涂料时，混凝土防水基层的含水率应小于4%（质量比）的要求：当防水材料为聚合物改性沥青涂料和聚合物水泥涂料时，基层混凝上的含水率应小于10%。FI前，测量堰层含水率的方法有两种，卷材封边法和含水率测定仪测板法。但这两种方法都不准确。从实际工程操作便利性出发，将基层潮湿情况简单分为干燥、潮湿、润湿但无明水三种情况，再针对不同材料做具体要求。6.3防水JBit1.6.3.1 规定任何区域的卷材不能多于3层，是为了避免因防水层过厚而对桥面铺装体系的剪切强度造成不利影响,规定严禁沿道路宽度方向搭接形成通缝，是因为卷材接头是个薄弱环节，所以必须错开,卷材搭接宽度,短边150mm,长边100mm,错开500mm.是参照欧洲桥面防水相关设计规范（短边100mm，长边80mm,错开30Omm）,结合中国国情略有增加，有利于,防水层整体的承致能力.为使防水层在使用阶段能处丁较有利的受力状态，规定卷材的展开方向应与车辆的运行方向致,卷材应采用沿桥梁纵、横坡从低处向高处的铺贴方法，高处卷材应压在低处卷材之上，满足顺水流流向。热熔法施工时，为了使被烘烤的防水卷材受热均匀、烘烤充分，规定应采取措施保证在幅宽内均匀加热防水卷材的下涂盖展.防水卷材施工时，搭接部位接缝施工质量至关重要，因卷材本身抗拉强度很高.但在接头处卷材靠搭接连接，搭接接St却是一个薄弱环节。根据调在到的卷材防水层损坏的工程实例，多数是从接缝处首先开始破坏的，因此本条文对搭接施工要求做出了严格规定。第5款规定的当采用防水卷材热焙自动摇铺车等进行机械化施工时，根据现场场地情况及防水材料等多方面因素进行机械参数设定，保证自动摊铺系统、高效预热系统及智能控制系统等工作状态，确保防水施工质冕:。6.3.2 防水涂料施工时如一次涂成，防水层易开裂且不易保障涂层均匀。一般宜为多遍涂布，而且须待先涂布的涂料干燥后再涂布后一遍涂料，最终达到设计要求的厚度。防水涂料厚度不均或表面不平整合影响防水U的防水效果和使用年限7.1-WH&7.1.1本条第6款包括有事故处理和技术总结报告。
