传感器技术－自动检测与转换技术期末测试卷4含答案.docx

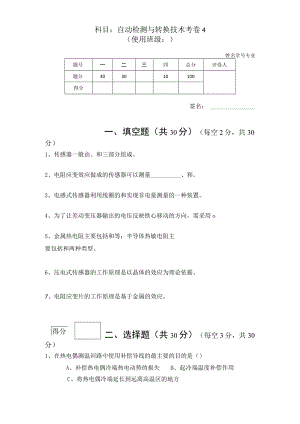

科目：自动检测与转换技术考卷4（使用班级：）姓名学号专业题号一二三四总分评卷人题分303010100得分签名：一、填空题（共30分）（每空2分，共30分）1、传感器一般由、和三部分组成。2、电阻应变效应做成的传感器可以测量、和。3、电感式传感器利用线圈的和实现非电量测量的一种装置。4、为了让差动变压器输出的电压反映铁心移动的方向，需采用o5、金属热电阻主要包括和等；半导体热敏电阻主要包括和两种类型。6、压电式传感器的工作原理是以晶体的效应为理论依据。7、电阻应变片的工作原理是基于金属的效应。得分二、选择题（共30分）（每空3分，共30分）1、在热电偶测温回路中使用补偿导线的最主要的目的是（）A、补偿热电偶冷端热电动势的损失B、起冷端温度补偿作用C、将热电偶冷端延长到远离高温区的地方2、（）的数值越大，热电偶的输出热电动势就越大。A、热端和冷端的温度B、热端和冷端的温差C、热电极的电导率3、以下为各个元器件的符号，代表压电元件的符号是（）A、B>C、4、应变电桥有3种不同的工作方式，如下选项，（）工作方式的灵敏度最高,（）工作方式的灵敏度最低。A、单臂B、半桥C、全桥5、金属导体在外力作用下发生机械变形时，其电阻值随着它所受机械变形（伸长或缩短）的变化而发生变化的现象，称为金属的（）效应。A、电涡流B、电阻应变C、压电6、电桥测量电路的作用是把传感器的参数变化转为（）的输出。A、电压Ik电阻C、电容7、电磁炉主要是应用了下面哪种技术？（）A、微波B、电涡流C、红外8、将电阻应变片贴在（）上，就可以分别做成测力、位移、加速度等参数的传感器。A、导体Ik质量块C、弹性体9、在实验室中测量金属的熔点时，冷端温度补偿采用（）oA、计算修正法B、冰浴法C、仪表机械零点调整法10、电涡流探头的外壳用（）制作较为合适。A、不锈钢B、黄铜C、塑料得分三、判断题（共30分）（每空3分，共30分）1、铜热电阻测温上限可达IoO0°。（）2、电感传感器是一种利用线圈自感量或互感量变化来实现非电量的一种装置。3、金属丝的电阻随温度升高而减小，我们称其为正温度系数（PTC）o（）4、热电偶的两个结点中，置于参考温度的结点称为冷端。（）5、压电传感器和热电偶传感器都属于自发电型传感器。（）6、不同型号、不同材质的热电偶可以选用相同型号的补偿导线。（）7、传感器是一种实物测量装置，可用于对指定被测量进行检测。（）8、PT1.OO的含义是当温度为室温值时钳电阻值为IOoQ。（）9、铜热电阻测温上限可达1000oo（）10、电涡流式传感器可以进行无接触测量和探伤。（）得分四、案例分析（共10分）提问：分析电感式测微仪在滚珠直径分选装置中的应用。1气缸2 活塞3 推杆4 .被测滚柱5落料管6-电感测微器 测头8-限位挡板9-电磁翻板10.容器（料斗）7铝钢答案一、填空题（共30分）（每空2分，共30分）1、传感器一般由敏感元件、传感元件和转换电路三部分组成。2、电阻应变效应做成的传感器可以测量一力、角位移和直线位移。3、电感式传感器利用线圈的自感和互感实现非电量测量的一种装置。4、为了让差动变压器输出的电压反映铁心移动的方向，需采用相敏检波电路。5、金属热电阻主要包括1.和1._等；半导体热敏电阻主要包括PTC和NTC两种类型。7、压电式传感器的工作原理是以晶体的压电效应为理论依据。7、电阻应变片的工作原理是基于金属的应变效应。得分二、选择题（共30分）（每空3分，共30分）1、在热电偶测温回路中使用补偿导线的最主要的目的是（C）A、补偿热电偶冷端热电动势的损失B、起冷端温度补偿作用C、将热电偶冷端延长到远离高温区的地方2、（B）的数值越大，热电偶的输出热电动势就越大。A、热端和冷端的温度B、热端和冷端的温差C、热电极的电导率3、以下为各个元器件的符号，代表压电元件的符号是（C）UJ1.1.A、B、C4、应变电桥有3种不同的工作方式，如下选项，（C）工作方式的灵敏度最高。A、单臂B、半桥C、全桥5、金属导体在外力作用下发生机械变形时，其电阻值随着它所受机械变形（伸长或缩短）的变化而发生变化的现象，称为金属的（B）效应。A、电涡流B、电阻应变C、压电6、电桥测量电路的作用是把传感器的参数变化转为（）的输出。A、电压B、电阻C、电容7、电磁炉主要是应用了下面哪种技术？（B）A、微波Bs电涡流C、红外8、将电阻应变片贴在（C）上，就可以分别做成测力、位移、加速度等参数的传感器。A、导体B、质量块C、弹性体9、在实验室中测量金属的熔点时，冷端温度补偿采用（B）。A、计算修正法13、冰浴法C、仪表机械零点调整法10、电涡流探头的外壳用（C）制作较为合适。A、不锈钢B、黄铜C、塑料得分三、判断题（共30分）（每空3分，共30分）2、铜热电阻测温上限可达Ioo0°。（X）2、电感传感器是一种利用线圈自感量或互感量变化来实现非电量的一种装置。()3、金属丝的电阻随温度升高而减小，我们称其为正温度系数（PTC）o（X）4、热电偶的两个结点中，置于参考温度的结点称为冷端。（J）5、压电传感器和热电偶传感器都属于自发电型传感器。（J）6、不同型号、不同材质的热电偶可以选用相同型号的补偿导线。（X）7、传感器是一种实物测量装置，可用于对指定被测量进行检测。（8、PTIOO的含义是当温度为室温值时粕电阻值为100。（X）9、铜热电阻测温上限可达IoO0°。（X）10、电涡流式传感器可以进行无接触测量和探伤。（J）得分四、案例分析（共10分）提问：分析电感式测微仪在滚珠直径分选装置中的应用。（略）I-气缸2-活塞3推杆4-被测滚柱5-落料管6-电感测微器 测头8限位挡板9-电磁翻板IO-容器（料斗）7-鸨钢
