结构实体钢筋套筒灌浆饱满度检验方法.docx

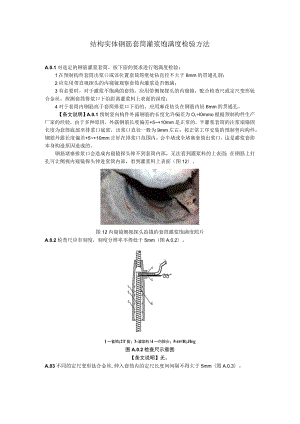

结构实体钢筋套筒灌浆饱满度检验方法A.0.1对选定的钢筋灌浆套筒，按下面的要求进行饱满度检验：1在预制构件套筒出浆口或该位置套筒筒壁处钻直径不大于8mm的贯通孔洞；2应先用带直视探头的内窥镜观察套筒内灌浆是否饱满；3有必要时，对于灌浆不饱满的套筒，应用带侧视探头的内窥镜，配合检查尺或定尺变形钛合金丝，探测套筒排浆口下沿距离灌浆料上表面的深度；4对于套筒内钢筋高于套简排浆口下沿的，应用麻花钻头在钢筋内钻6mm的贯通孔。【条文说明】A.0.1预制竖向构件外露钢筋的长度允许偏差为O,÷I0mmo根据预制构件生产厂家的经验，由于多种原因，外露钢筋长度偏差+5+10mm是正常的。半灌浆套筒的注浆端锚固长度为套筒底部至排浆口底部，出浆口直径一般为9mm左右；按正常工序安装的预制竖向构件，钢筋外露长度偏差+5+10mm正好在排浆口范围内，会半堵或全堵塞套简出浆口，这是灌浆套简本身构造原因造成的。钢筋堵塞排浆口会造成内窥镜探头伸不到套筒内部，无法看到灌浆料的上表面；在钢筋上打孔可让侧视内窥镜探头伸进套筒内部，看到灌浆料上表面（图12）。图12内窥镜侧视探头拍摄的套筒灌浆饱满度照片A.0.2检查尺应有刻度，刻度分辨率不得低于5mm（图A.0.2）。1一套筒;2T筋；3-濯浆料!4一内探头；5-ttR;Jfcg图A.0.2检查尺示意图【条文说明】无。A.03不同的定尺变形钛合金丝,伸入套筒内的定尺长度间间隔不得大于5mm（图A.0.3）。1.-*w；2TWi;3T蒙科；4一内拿铁探头；J定尺支制合金丝图A.OJ定尺变形钛合金丝示意图【条文说明】无。
