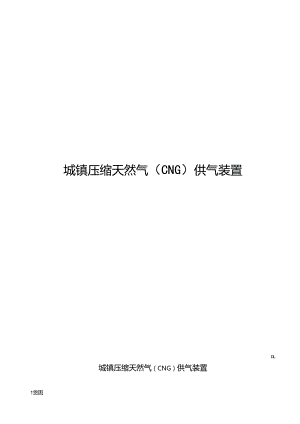

2024城镇压缩天然气（CNG）供气装置.docx

城镇压缩天然气（CNG）供气装置1Siffi12规范性引用文件13术语和定义34分类、代号和盘号45结构和材料65.1 一般要求65.2 箱体和底座753CNG储存设备85.4 管道组成件85.5 焊接125.6 加热器125.7 过谑器135.8 词压器135.9 阀门165.10流量计165.11加奥装置175.12电气、仪衣175.13电气装置185.14压力安全配置185.15卸气软管195.16和气装Ji195.17涂装196技术要求196.1 外观及外形尺寸196.2 无损检测196.3 强度试验206.4 气密性懒206.5 出口压力设定（ft206.6 安全装置启动压力设定值206.7 额定流Ift216.8 关闭压力216.9 绝缘性能216.10 10电气安全性能216.11 防爆性能217试验方法2171试脸用仪表217.2 外观及外形尺寸检测227.3 无损检测227.4 强度试验237.5 气密性试验2-17.6 出口压力设定（ft247.7 安全装置后动压力设定值247.8 额定流量247.9 关闭压力257.10 10绝统性能257.11 11电气安全性能试验257.12防爆性能258检验规则267.12 1出厂检验268.2 型式检验268.3 判定规则269质量证明文件、标志、包装、运输和贮存277.13 1痂量证明文件279.2 标志279.3 包装、运输289.4 贮存28I1.城镇压缩天然气（CNG）供气装置1货困本文件规定了城饿压缩天然气（CM；）供气装置（以下简称为“部（；供气装置”的术语和定义、分类、代号和型号、结构和材料、要求、试验方法、检骆堤则、侦网证明书、标志、包装、运输和贮存，本文件适用于进口工作压力不大于25.OMPa,向居民、工业、商业等用户进行给气或调峰站、储险站内使用的CNG供气装商。注：本文件中的压力凡未注明的.均指表乐.2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注FI期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件,其最新版本（包括所有的修改单）适用于本文件.GB/T150（所有部分）压力容器GB/T151热交换洪GB/T229金属材料或比接锤冲击试验方法GB/T985.1气煌、岸条电弧焊、气体保护焊和高能束煌的推荐坡口GB/T1220不锈钢棒GB/T1239.2冷卷国柱坡加弹筏技术条件第2部分：压缗弹簧GB/T3077合金结构钢GB/T3765卡套式管接头技术条件GB3836.1爆炸性环境第I部分r设备通用要求GB3836.4爆炸性环境第部分：由本质安全型"i”保妒的设备GB/T4208外壳防护等媛（IP代码GB/T-1622（所有部分）管法兰用缠绕式垫片GH4943.1-2022音视频、信息技术和通信技术设备第1部分：安全要求GB/T5310高压锅炉用无缝钢管GH/T5330.1工业用金属丝筛网和金属丝编织网网孔尺寸与金属丝直径组合选择指南第1部分：通则GB/T6479高压化肥设备用无缝钢管GB/T7306.255*密讨管螺奴第2部分；利锥内螺纹与B1.I锥外媒税GB/T8163输送流体用无钢管GB8621建筑材料及制品惚烧性能分级GB/T8923（所有部分）涂覆涂料前钢材表面处理表面清洁庾的目视评定GB/T9124.1纲制管法兰第1部分：PN系列GH/T9124.2钢制管法兰第2部分：C1.ass系列GB/T9128（所有部分）铜制管法丝用金属环垫GB/T9711石油天然气工业管战输送系统用钢管GB/T9948石油裂化用无绳钢管GB/T12221金属阀门结构长度GB/T12224钢制阀门一般要求GB/T12225Jfiff1.阀门钢合金铸件技术条件GB/T12228通用阳门碳盍钢银件技术条件GB/T12229通用阀门碳素钢铸件技术条件GB/T12230通用阀门不携辆铸件技术条件（；B/T12235石油、石化及相关工业用钢制截止阀和升降式止回何GB/T12237石油、石化及相关工业用的钢制球阀GB/T122-11安全阀一股要求GB/T12459钢制对焊管件类型与参数GB/T1271660"密封管螺纹GB/T13296锅炉、热交换涔用不快钢无缝钢管GB/T13101钢制时焊管件技术规范GB/TMoi8.1低乐开关设备和捽制设备第1部分：总则GB/T14383锻制承插焊和螺纹管件GB/T14976流体输送用不俯钢无缝纲管GB17258汽车用压缩天然，钢融GB/T19066（所有部分）管法兰用金属波齿亚合桀片GB/T19158站用压缩天然气钢瓶GB/T19672管线阀门技术条件GB/T20801（所有部分）压力管道规范工业管道GwT23934热卷圆柱螺旋压缩弹费技术条件GB24160下用压缩天然气铜质内胆环向堆绕气瓶GB/T25198压力容器封头GB/T26610阀门壳体最小壁厚尺寸要求规范GB27790城镇燃气周庆零GB/T36051惚气过泄器GB/T32201气体范最计GB/T41315城钠燃气输配系统用安全切断阀GB/T43079（所有部分）钢制管法兰、缝片及紧固件选用规定GB50028城镇燃气设计规范GB50058爆炸和火灾危险环境电力装祝设计规范GB50156-2021汽车加油加气加级站技术标准GB50169电气装置安装工程接地装置脩工及验收规范GB50217电力工程电缆设计标准GB50235工业金属管道工程施工规范GB50236现场设备、工业管道焊接工程施工规范GB50316工业金属管遒设计规范GB50493石油化工可燃气体和有毒气体检测报警设计标准GB50683现场设备、工业管道焊接工程施工侦城的收规范GB51102压缩天然气供应站设计规范CJ/T514樽气输送用金属网门CJ/T448城僚燃气加臭奘置UG/T20592钢制管法兰（PN系列）HG/T20607钢制管法兰用聚四城乙烯包湿垫片（PN系列）HG/T20609钢制管法兰用金M包垫片HN系列）HG/T20610例制管法兰用缠境式垫片（照系列）UG/T206I1.t利制管法兰用具有很盖层的齿形组合垫（PN系列）HG/T20612钢制管法兰用佥帐环形珞（PN系列）IK/T20613钢制管法兰用垓固件（PN系列）HG/T20615钢制管法兰（C1.aSS系列HG/T20628饮制管法兰鬃四就乙烯包泡塞片（C1.aSS系列）HG/T20630钢制管法兰金属包覆垫片（C1.asS系列）IK/T20631谢制管法兰ig绕式垫片（C1.aSS系列）IK/T20632钢制管法兰用具有覆盖层的齿形组令生（CIaSS系列）HG/T20633钢制管法兰用金M环形垫（CIaSS系列）HG/T20634钢制管法兰用紧固件（CIaSS系列）.JB/T7944阚柱螺旋弹费抽样检查JB/T11-192惚气管道用钢制球网和截止脚NB/T10558压力容器涂敷与运输包装NB/T-17008承压设备用世索剂和合金钢锻件NB/T47009低电承压用低合金钢锻件XB/T17010承压设备用不快钢和耐热钢战件NB/T47013.2承压设箸无损检测笫2部分：射线检测NB/T17013.3承压设备无损检测第3部分，超声检测NB/T47013.-1承压设备无损检测第4部分：磴粉检测NB/T47013.5承压设备无损检测第S部分：渗透检测NB/T-17013.10承压设备无投检测第I。部分:衍射时差法超声悔测NB/T47013.H承庆设%无损检刈第11部分：射线数字成像检测NB/T47014承压设备焊接工艺评定SH/T3097-2017石油化工静电接地设计规范SY/T0510钢制对焊管件规范SY/T0516绝嫁接头与绝缘法兰技术规范SY/T7036石油天然气站场管道及设备外防腐层技术规范TSGDOOO1.压力管道安全技术赛察规程-工业管道TSG21固定式压力容器安全技术施察规程TSG23气瓶安全技术规程3术语和定义下列术语和定义适用于本文件。压缩天然气compressednatura1.gas(CNG)压缩到压力不小于K)MPaII.不K25MPa的气态天然气。3.2CNG供气爰置compressednatura1.gassupp1.yinsta1.1.ations将CNG加热器、过谑器、调压器、计服设备、加臭设法、安全装置、可燃气体报警装设、膜控装置等设备全部或部分装配于一个寐座上的元件组合装置,实现天然气加热、过沌、调压、计S1.加里等全部或部分功能，集自控、监测等附属功能体化，将压缩天然气压力降至所微压力，向居民小区、工业、商业等用户进行输气或调峥站,储配站内使用的装置.加热器heater用于加热压缩天然气的设在，3.4水浴式加热器waterheater以热水的热量作为热煤加热压缩天然气的设备.注I包括热水加热水浴式加热器，蒸汽加妁水浴式加热，电加热水浴式扣热!S等种类.3.5基准状态standardcondition温度为15C、绝对压力为IO1.325kPa时的气体状态.3.6额定流nomina1.f1.owrate在基准状态下，CNG供气袋置在设定最低诳门压力、i殳定铝口压力情况下可通过燃气的最大液Iib单位为m'h°标识为：m3h9最低进口压力。注：对于多路并我同时供气的装置，额定流量应为多路并区佻气的领定流信之和,而非每路的IR定流成.例如二用-备，应是三路的额定流用之和，不含招用路流hU电定出口压力将主路工作解压!8的咬定出口压力，而I4控调依战等其他调值戕的设定出力.管道蛆成件pipingcomponents用于连接或袋汉成管道的元件,包括管子、管件、法兰、垫片、紧固件、何门以及管道相殊件等.3.8安全装置safetydevice确保袋比的出口压力不超过安全限度的:装置，包括切断装置、放散装设、监控调压器等.4分类、代号和型号4.1 分类4.1.1 按管道结构可分为中路、多路，4.1.2 按工作环境湿咬范楸可分为：I类，大于TOC,不大于60C,代号为。：II类，-20C及以下，代号为T2。4.1.3按出门工作压力可分为0.01MPa,0.2MPa,0.4MPa,0.8MPa、1.6YPa等.4,1.4按供气最可分为100m7h,200m'/h、30011,h,500m7h,1000m7h、1500117h,2000m7h.3000三7h等.注：供气M指标况下的体积流H1.4.2代号4.2.1进口工作压力，以其数值我示，如：20.0、25.0等.4.2.2出口工作压力,以其数值丧示,如：0.01,0.2、44、0.8、1.6等。4.2.3供气fit其值为以m,h单位表示的设计供气Ift的前两位值多余数字舍去,不足原数字位数时,应用零补足，对于供气装祝有多路出口晡，采用将各路出口的供气依以“+”连接表示。4.2.4加热器换热方式包括水浴式、油浴式等.加热器换热方式代号见表1.表1加热器换热方式代号类型热海代号水浴式热水加热热水S蒸汽加热（蒸汽浴式和共他类）蒸汽Z1D油加热电Y其他类早其他妁源自定义4.2.5结构型式代号见表2。表2结构型式代号结构型式代“IIIIIIIVVVI结构31式IH1*22”2*22,32M注1：结构型火中,"前一位数为加热器台数,“，”后一位数为词压路数“注2自定义功能.牛产柘根据实际梢加自定义的功能.用大”字母我“3不限位数.自定义功能包括燃气池*i1.tt警.液臬口»、自动加奥、联榭制、伯与远传.自动捆1等.4.3型号4.3.1型号编制里号编制应符合下列要求：CGI一一/一一一匚自定义（计鬓J1.、加-JC等）I工作环境温度范围代号结构型式代号（见表2）进口工作压力/山。工作压力（MPa）额定流量：<m,/h>加热撤换热方式代号（见表1）CNG供气装置代号4.3.2示例型号示例如下；a）加热方式为热水加热水浴式.额定流量为50011h,进口工作压力为20.0MPa,出口工作压力为0.4MPu.工作环境温度为大于-20C不大于60.配置单台加热器、双路调压的CNG供气奘置,表示为：CGI-S-500-20.0/0.4-II-T1.b）加热方式为蒸汽加热水浴式,额定流豉为150Omyh.进口工作欢力为20.OMPa,出口工作压力为0.2MPa,工作环境温度范困为-20C及以下，配置两台加热器、四路调压的CNG供气装词，带加具装置的CNG供气装置，表示为：CGI-Z-1500-20.0/0.2-VI-T2-JC5结构和材料5.1 一般要求5.1.1 CNG供气装置与外部管道的连接可采用法兰、蝎纹、焊接端、双卡套接头等型式。5.1.2 CNG供气装置与外部管道的连接界向为：a）焊接连接的第一道环向接头坡1.1.端面：b）螺纹连接的第一个螺纹接头端面；c）法兰连接的第一个法兰密封面：d）专用连接件或管件连接的第一个密封面.5.1.3 CNG供气装置与其上、卜游管道的连接型式应符合下列要求：a）法兰连接：法兰结构尺寸及密封面型式应符合HC/T20592,HG/T20615,GB/T9124等的规定：b）螺纹连接：仅可用于公称尺寸不大于DN50的管路，并应符合GB/T7306.2或GB/T12716的规定：c）焊接连接：管道焜接应按GB/T20801,GB50236、TSGDOOO1.等的规定：d）双卡套接头：钢管外径不大于28O1.a的CNG管道及其与设径、阀门的连接,并应符合GB/T3765中S系列和GB50156-2021中附录I）.2的现定：e）其他连接方式应保证接头连接可靠.5.1.4 设的和音道的布置应做到结构合理、布线规范、依修方便、使F操作和观测，管道阻力损失小。5.1.5 底座和支推皓构应有足弊的强度、刚度和稳定性.应设置小耳或吊装孔,及地脚螺栓孔。5.1.6 CNG供气装置应适应工作环境的湿度、混度、风速、海拔等,并应符合下列要求：a）CNG供气装置内工之设备和管道的设计压力、设计温货的选择应满足最苛刻的压力和监度组合工况.压力容器液符合GB/T150、TSG21的规定：b）对于环境温度超出工作温度范的时.应采取有效的措施使CNG供气装置内设备、管道和仪表能正常运行，并应两节出口燃气压力、温度满足要求：c）调压过程中，因压力大幅卜降而导致管遒及附件工作温度低于0C或露点温度，影响正常运行时，应在该级网压器前对燃气加热：5.1.7 CNG供气装置的工乞配置应符合下列规定：H）基本配置：加热器、过逑器、调味、安全放散奘置、猿急切新装置、可燃气体报警装置、仪表、电气控制装商、首路阀门组件、必要的支拉防护等相关龙套设备：b）可选配置：储存设备、计E装置、加臭装置、卸车软管、拉断阀、和气柱等.注；防止出口压力过高的安全装置和短条调压支路迸出口的截断阀门为必须配置，5.1.8 CNG供气装S1.应采用2级及2级以上调后流量2000m7h及以上的应采用3级间心5.1.9 除特殊管段外，在设定最低进口压力，额定流景下，CNG供气装寅调压器后直管段气体流速不应大于25*s.过浓零进口气体流速不附超过20*s.5.1.10 CNG供气装置用气瓶、削管、帆板、管件、阀门等承质设备和管道元件材料应依据设计压力、工作温度、工作介质及材料性能等选用，并应符合GB/T2080kTSGDOOOk（；B/T150,GB/TI5I,TSG23和TSG21的相关规定。5.1.11 管路及安全附件、阀门、仪表等装置布局应合理,各安全泄放装置出口、放空1.1.等应根据压力级制的不同分别汇总后尔独设就放牧管.严禁不同压力级制的放散管合并或混用.5.1.12 用于CNG供气装盥的材料，其规格与性能应符合国冢现行标准的规定，包括化学成分、物理和力学特性、制造工艺方法、热处理、检脸及其他方面的规定.5.1.13 CNG供气装置使用的材料应有生产厂家的合格证及质地证明文件，并应按相应的质量控制程序对其进行必要的检查.5.1.14 CNG供气奘置的涂装应符合NB/T10558,SY/T7036的规定,5.1.15 CNG供气装就应满足安奘环境的噪向要求,并符合GB3096的规定.5.2 箱体和底座5.2.1箱体结构应有足筋的强度，应稳固、结实、缶局合挥，应能容纳CNG供气装置的加热设需、管路系统、陶纸、计量'加良、可燃气体报警装置.控制箱等设备部件.5.2.2CNG供气装置箱体应使用防火材料制造,耐火等级不低于GB8624B1.级.箱体和底座应进行必要的防腐处理，不锈钢、玻璃钢等不易受腐馋的材料制造的箱体可不做处理。5.2.3箱体宜采用散开式设计，非敞开式设计的箱体应设置爆炸泄放口，宜配法符合防爆要求的覆制通风设施,通风设施应与可燃气体探测器联恢.5.2.4CNG供气装置箱体的通风及箱体爆炸泄JK1.I的设况应分别符合以下规定：a）爆炸泄压口不应小于上盅或最大柜壁面积的50%（以较大者为准）：爆炸港乐口宜设在上前上：通风口面积可包括在计算爆炸泄压门面积内：b）CNG供气装置上应有自然通风I,可仅在柜体上部设4%柜底面积通风1.5.2.5箱体上的开口处应采取适当地措脩，防止CNG供气装置内部设得受损坏（如鼠咬等）。5.2.6箱体应通过钥匙从外侧开门,门应向外开，且应在开启状态卜将门固定住。5.2.7箱体和底座的结构设计应进行强度、羽度计算.并符合整体吊装、运输和安奘要求：5.2.8箱体底座应设吊耳（或吊装孔）,也立有足修的强度.箱体底座还应设置固定用的地脚螺作孔.5.2.9箱内设得应有可械的接地装置，箱体底座上应设置不少于两处的接地点.5.2.10CNG供气装置附至少设置对角两处接地螺栓.并通过接地引线与接地体连接.5. 2.11当CNG供气装置布置在防南区域内时,其防加电接地电阻不应大于100C：当用作独立防雨保护时，其接地电阻不应大于IOQ.5.3 CNG储存设备5. 3.1CNG供气装芮气腋应集中设置在瓶位上，并应采取可播固定、限位措施，气腋与固定限位支架之间宜垫厚度不小于10三的橡胶垫板.6. 3.2CNG储气瓶组内气瓶的进出气口应根据需要分别采用管道相连,主汇总至一个或多个出气汇气管道：汇气管道应分别设汽裁断网、安全阀、放放管及压力检测装置.7. 3.3CNG催气腋祖汇气管道安全的应选用全启封闭式弹,安全，安全仍的开启压力应根据管道系统的最高允许工作压力确定.且不应大于管道系统设计JK力安全网进1.1.管道设切断阀时,切断阀应采用全通径的,旦安全泄放装置正常工作时，切断阀应锁定或铅封在全开位置,安全放散的放放管口应高出苑其IOm范国内设符平台2m以上，且矩地蒲度不应小于5m.8. 3.4CNG储气Jgi组的最大储气容枳不应大于IC1.O（W标况，总几何容枳不应大于4（标况）。9. 3.5固定式CNG储气瓶祖直选用同一种规格型号的气瓶，气瓶宜符合GB19158的有关规定.10. 3.6移动式CNG陆气瓶组应采用钢制气瓶或具有防火功能的树脂纤维维绕气瓶，并应符合GB17258和GB24160的有关规定.11. 3.7移动式储气机组中连接备气做进、出气1的短管应具有一定的伸缩性，管道连接形式应考虑对气瓶振动、尾动所产生位移的补祭.12. 3.8长管拖车应付令XB/T10354的规定，气管束式集装箱应符合NB/T10355的有关规定。5.4 管道蛆成件5. 4.1管子5 .4.1.1CNG供气装置工艺管道设计应符合GB50316、GB51102的有关规定.对于谕于压力管道的，其设计还应符合TSG1X）001fGBT20801的有关规定，6 .41.2管子的壁厚计算按GB/T20801的要求，碳钢管子的最小壁厚不低于表3的要求“表3管子最小望得公称尺寸4xWnDN25DN1003.5D5J100-IW1504DN200Wi3004.85. 4.1.3CG供气装也用压缩天然气和天然气系统的管道、管件、谀备与阀门的设计压力或压力级别不应小于系统相应的设计压力,其材施应适应天然气介质5.4 14CNG供气装置内根据材料使用海哽、设计压力选用无St刖管，其技术性能不应低于GB/T8163、GB/T5310,GB6479.GB/T9711,GB/T9948、GB/T13296.GB/T14976.GB20801及TSGDOOO1.等标准的规定，且不应枭用铸铁等脆性材料管道，5.5 1.5CNG管道亢采用不锈钢无缱铜管，其技术性能应符合GBZT14976的要求或采用不低于上述材料性能的其它不快钢无缝钢管.C.XG加热器换热管应剽到不锈钢无缝钢管.5.4.1.6无缝网管材料应符合表4的规定，或选用不低于我-1现定的此他材料，具化学成分、材料力学性能除应符合相应产品标准外，还应符合GB/T20801.TSGDOOO1.的规定.4常用管路组件材料材料牌弓等拨标我9备注CW管道S30108(06Cr1.9Ni10),S31.608(06Cr1.7Ni1.22).S32168(WCr1.BNi1.1.Ti)GB/T14976i缎网乐前的管路SMIOH(O6Cr<Wi1.O).S3160(06Cr1.7Ni1.2M2).$32168(OgCr1.Mi1.1.Ti)GB/T13296CNG族热,管Jtfe管1遒20、Q315DGB«16：f统调Ik后的管路20GGB/T531020、Q345D、Q345EG8T!79所有牌号GB/I97】I(PS1.2)20GBxT9M8XSifrf1.CW梵道用对坪无健管件S30108<06Cr1.9Ni10hS31608(06Cr1.7Ni1.22).S32168(06Cr1.8Xi1.1.Ti>GB/112459、GB/T13KH统阳压前的管路其信tt道用对理无缝管件20、W5、16MnGB/T12459、GB/T13401汲苗乐E的钟珞法兰C5X；管道SMIOH(06Cr1.9Ni1.0)IQ.S31608(06Cr1.7Ni1.2Mo2>1.1.1.IKJ20615、NB/T47010-SiiIIIffiiW的首路S3O4M(06Cr1.9Ni1.0)II1.S31608(06Cr1.7Ni1.2Mo2)1.1.1.GB/T9124、NB/T47010其他道201K(6MnMG/T20592、1.GT20615、Mfr47008一摄谓JR行的管路201h16Mn!1.GB/T9124.WT4700«201U16MnI1.IK520592.IIG/T2061516MnD.20MnMODNB/T470092011.16Mn1.1.WT9124MMnD.20MnMoDNBA47009他片CW；管道金胧环形鎏IKJzT20633、GB/T912«（所有部分）OeCr】9NiIO聚四里乙烬绸烧举GBZT46221所有部分）缄境式维片（柔性石期埴充）GB/T1622（所有部分）Si前蜜四裁乙烯优形现合鎏GB/T19<三<所仃*分）具芍疆或展的悌内如合Si（柔性彳i三J1.£GB/T19<三<所仃*分）管道聚四级乙6包用小KUG/T20607.IIG/T20628聚四氟乙你柴片（非命岫）HG20606.GB/T9126所有部分>金收包覆柴片IK>2W/T20630,GB/T15601筑统式电片HGZT20610.W>20ekG8T4622（JSfi部分）具有国液层的齿形组合空HG/120611.HG/T20632、CB/T三45所有邮分金轼环形卑HG/T20612、HGZr20633、GB/T9128（所有部分）蝮检/螺柱、鳏向CW管：«CrMr.全缥技螺柱IKJ/T20631.GB/T9125（所有的分）专用级MCrNo专用H型螺母HG/T20634、GfVT9125（所有部分专用级IO25Cr2W全螺仪螺在HG/T20634、GBZ1.9125所有加分）专用级20Cr2MoV专用11型螺母IKJ/T2网4、GB/T9125（所有部分）专用级12Cro,A320,1.7仝螺纹螺柱IK；/T20631.GB/T9125（所行部分方川彼3SCrNo.A194.7专用U型3IwT20634、GB/T9125所盯部分）专用级其他肾道笈Crifo全螺纹螺柱IKmo6"、HG"20634、GB/T9125（所有部分）专用级MCrNn专用H型螺用HQT2O613MT20634.C8/T9125（所有部分）专用级25Cr2MoY金螺奴螺柱fK2（）6B.HGxT20634、GB/T9125所有部分）专用级20Cr2MV专用11型螺母HG112O6I3.IJG/T20634GB./T9125所行部分）专用级42CrMo.A320.1.7金螺纹螺柱HGT20613、IOT20631、QVT9125所盯部分）专用级35CrtkKAI94.7专用H室螺母HG2O6I3.HG/T20634.CB/T9125（所行郤分）专用级GB/T8163不一用于设计压力1.6Mpa及以上管道，5.4.1.7管道材料的压力温咬等级应符合GB/T20801的规定：5.4.1.8管道及附件商根据选用的材料、管径、壁厚、介质特性、使用温度及施工环境温度等因素.需要进行低温冲击试脸的应提出低温冲击试验的要求.5.4.1.9CNG供气袋置佶号管应采用不锈例管，伯号管的管壁理僮应符合强度要求,且最小厚度不应小于him.不锈钢管应符合GB/T14976的规定。5.4.1.10压缩天然气管道连接应符合下列规定：a）铜管外径大于28m的压缩天然气管道宜采用焊接连接，管道与设招、阀门的连接亢来用法丝连接：b）例管外径不大于28m的压缩天然气管道及其与设备、阀门的连接可采用法兰、锥管螺纹连接、双卡套接头.双卡套接头应符合GB/T3765中S系列和GB50156-2021中附录D.2的规定：c）管接头的密封材料和垫片应适应天然气介质的要求：d）当管道冏件与管道采用煤接连接时，二者的材质应满足焊接工艺要求。5.4.2管件5.4.2.1削制无缝管件（包括弯头、三通、四通、异径管、管僧等的设计和选用应符合GB/T12459、（；B/T13101,SY/T0510及GB/T25198等相关标准的现定，管件不应采用螺旋焊缝钢管和铸铁等脆性材料制作.5.42.2CNG管道管件直知司班管件，管件材料应为奥氏体不锈钢，15支术性能应籽合GB/T12459、GB/TKHO1.的要求.俄钢承插焊管件应符合GBZT14383的规定.5.4.2.3非标钢制异径接头、凸形封头和平封头设计,可参照GB150.3的有关规定.5.4.2.4管件中所用的试件，应符合NB/T47008,NB/T47009.NB/T47010的有关规定，管件不应采用螺旋焊统钢管和铸铁材料制作.5.4.3法兰、垫片和紧固件5. 4.3.1管法兰的选用应符合GB/T43079»GB/T9124.1,GB/T9124.2、HG/T20592,HG/T20615等相关标准的规定.6. 4.3.2CNG管道法兰、垫片及紧固件应符合下列要求：a）法兰、垫片利紧固件应根据介质性质、特性、压力配套选用：b） CNG管道紧固件应采用专用级全蝶代蝶柱、螺母，燥母应与燃柱配套选用：c） CNG管道的法兰应采用奥氏体不掂IM材质,其技术性能应符合HG/T20615,GB/T9121（所有部分）的现定.Ui件材料应符合NB/T-17010的要求，应选O6Cr1.SNi1.O,O6Cr1.7Ni!2Mo2,I1.1.级以上锻件；d） CNG管道的管遒法兰垫片直选金属环形垫、柔性石般地充金属缄绕塞等型式的垫片；e） （M管道螺栓采用IIG/T20634.GB/T9125（所有部分）专用级35CrMo、25Cr2MoV.42CrMo,A320,1.7全螭蚊蟠柱，螂母分别采用HG/T20634、GB/T9125（所有部分专用级30Crito、20Ct2MoV35CrttxA194,7专用11型螺母。5.43.3其他管道法兰、塞片、紧固件应符合下列要求：a）其他管道法兰、垫片、紧囿件，应按表4规定的牌号等级配套选用：b）法兰锻件材料应符合NB/T47008,NB/T17009的要求，应选20或16Mn,II级以上锻件；C）法兰应选用公称压力不低于设计J卡力且不低于1.OW%的产品,应与管道有良好的焊接性能.5.5焊接5.5.1焊接人员应羟过专业培训，并具有国家有关部门颁发的上岗证书.5.5.2焊接前根据设计文件编制焊接工艺评定和焊接作业指导1.焊接过程进行严格控制并记录备案.5.5.3材料应有质辰合格证及质量证明文件，且应符合国冢现行有关标准的规定.5.5.4材料应保证适配性和可焊性,焊接前应对材料以及焊材核实，必要时应双股。5.5.5CNG供气装置使用的焊材应符合GB50236,NB47018的要求的规定,焊接工2评定应符令NB/T47014的规定。5.5.6CNG供气奘置进U段管对接饵口的组对、焊接应按GB"20801,GB50236、TSGDo（IOI执行“管道元件的坡11加工按照GB/T985.1和GB50235的要求.5.5.7焊接完成后的先对其进行外观检查合格后在焊域附近做焊工标记及其他规定的标记，5. 5.8焊缝应平整.焊缝应无裂纹、气孔、夹渣及未焊透等缺陷.焊缝外观质fit应符合GB/T20801或GR50683规定的I级。5.6加热器5.6.1应根据燃气流联、压力降等工艺条件确定设置加热器，加热介麻管道或设备应设超压泄放装置,5.6.2加热器应符合卜列要求：a）加热器宜采用水浴式加热涔；电加热水浴式加热器宜采用盘管式或补偿管式换热方式：采用盘管式加热方法的盘管宜进行消除内应力热处理：b）加热器的进水温度、回水温度不应超出正常工作范围；加热器应保证加热后供气装置出口温度不低于5"C:c）加热器应配符温度控制装置和超温保护装置，熟气预拄的最淘温度不应高于设需和管遒所能承受的最而温改,一级调压前不应高于80-C,二级词压后温度不应高干60C：d）加热器应符合GB/T150、GB/T151和TSG21的要求，加热器换热管应符合GB/T13296的要求,加热器应经无损检测、强度试验、气密试验合格.无泄漏：e）水浴式加热器应安装if1.度计或温度测吊传感器监测加热媒介温度：f）水浴式加热器宜安装液位测埴仪表监测媒介液位上、卜限值：g）设备上的仪表及接线盒应具有防爆件.能.防爆性能应符合GB3836.1、GB3836.2,GB3836.3、GB38364GB3836.9、GB3836.M、GB3836.15的规定，防护等级不应低于GB/T-1208中IP66：h）水浴式加热罂用水的氯离子含域不应超过251111.I1.应采用软化水。5.7过滤器5.7.1CNG过浊器壳体采用奥氏体不锈钢材料制造时，壳体材料应符合NB/T17010的规定，其性能不应低于06Cr1.9Ni1.0.06Cr1.7Ni12Mo2,06Cr1.8Ni1.1.Ti等III级及以上假件的要求.过湖器的光体采用碟纲材料制造时，其性能不应低于16MnII1.级及以上锻件的要求，当设计温度等于或低于-20*C时，其性能不应低于16MnDIII级及以上锻件的要求.5.7.2其他过沌器应符合GB/T36051的要求.5.7.3不锈纲统涉网应符合GB/T5330.1的要求.5.8调压器5.8.1CNG供气装置的诩压器应能适应介质和压力、温度变化工况.5.8.2CM；供气装置上二级调压及以后的调压器应符合GB27790的要求.5.8.3CNG调压器法兰的连接尺寸及密封面型式应符合GBT9121.kGB/T9124.2、HG/T20615的要求.MT螺纹应符合GB/T12716的规定。5.8.4CNG脚压潺零部件的材料对城镇燃气、加臭剂和燃气中允许的杂麻应具有抗腐蚀的能力，还应考虑材料乳脆的影响.5.8.5CNG谓乐器应能适应CNG介质和压力.温度变化工况.减压降温对光体、膜片等关健零部件的影响.5.8.6CNG调压器材料应符合国家现行有关标准"调压器制造单位应按质收证明文件对材料进行验收，必要时应进行复5金.5.8.7CNG调压器零部件的金刷材料应符合下列要求：a）除紧固件及管接头外的承压件及金属隔板应根据使用条件,选川表5所列的材料：表5承压件材料的使用条件MH材料性质A.：使用条件暴大设计极力(PXDNA)M最大公彝尺寸DNfc1.%MPaNPamIU1.材料性境使用条件依人设计压力Yj(I'X1.M，败大公称尺寸DN:%MPaMPar11EHW.俄IK16一WW15铜伴锻造合金1525伸长率4位融合所选H一料相关标涯的JS求.,调质器公移尺寸.对指摔Zt壳体此指其进口连接的公杉尺寸.b)承庆件的猿固件所用钢材的伸长率A,不应小于9%：c)管接头所用钢材的伸长率人,不应小于8&58.8CNG调压器固体、阀靛、驱动器壳体和法兰靛等所用的金属材料，除应符合5.8.7的要求外还应
