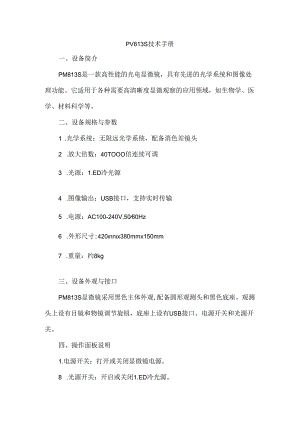

PM813S技术手册.docx

PV813S技术手册一、设备简介PM813S是一款高性能的光电显微镜，具有先进的光学系统和图像处理功能。它适用于各种需要高清晰度显微观察的应用领域，如生物学、医学、材料科学等。二、设备规格与参数1 .光学系统：无限远光学系统，配备消色差镜头2 .放大倍数：40TOOO倍连续可调3 .光源：1.ED冷光源4 .图像输出：USB接口，支持实时传输5 .电源：AC100-240V,5060Hz6 .外形尺寸:420nnx380mmx150mm7 .重量：约8kg三、设备外观与接口PM813S显微镜采用黑色主体外观,配备圆形观测头和黑色底座。观测头上设有目镜和物镜调节旋钮，底座上设有USB接口、电源开关和光源开关。四、操作面板说明1.电源开关：打开或关闭显微镜电源。8 .光源开关：开启或关闭1.ED冷光源。9 .目镜调节旋钮：调节目镜焦距，以便清晰观察样本。10 物镜调节旋钮：调节物镜焦距，以便清晰观察样本。11 USB接口：连接电脑或其他设备，传输显微图像数据。五、主要功能与特点1 .高清光学系统：提供高清晰度、高对比度的显微图像。2 .连续变倍功能：可在40TOoo倍范围内连续调节放大倍数。3 .USB实时传输：可将显微图像数据实时传输到电脑或其他设备上。4 .1.ED冷光源：节能环保，有效降低样本受热程度，延长使用寿命。5 .舒适的人体工程学设计：方便用户长时间使用，减轻疲劳感。六、安装与调试请按照以下步骤进行安装和调试：1 .将显微镜放置在平稳的工作分上，确保电源和USB接口连接正常。2 .打开电源开关和光源开关，检查各部件是否正常工作。3 .根据需要调节目镜和物镜的焦距，以获得清晰的显微图像。4 .将显微镜与电脑或其他设备连接，确保USB接口正确连接，并安装相关驱动程序。5 .在电脑或其他设备上打开图像处理软件，测或显微图像的传输和显示功能。6 .根据实际需要，对显微镜的各项参数进行调节和优化。七、日常维护与保养为确保PM813S显微镜的正常使用和延长使用寿命，建议定期进行以下维护与保养工作:1.清洁目镜和物镜，保持光学元件的清洁。使用柔软的擦镜纸或专用清洁剂进行清洁。2 .检查光源是否正常工作，如有需要更换1.ED冷光源。请根据实际使用情况定期更换。3 .定期对显微饯进行除尘和维护，保持设备的整洁和良好的散热环境。请勿在潮湿或高温环境下使用显微镜。4 .在使用过程中避免强光直接照射显微镜的观测头和镜头，以免对眼睛和光学元件造成损伤。5 .请勿随意拆卸或改装显微傥的任何部件，以免造成损坏或影响性能。如需维修或保养，请联系专业人员或原厂售后服务。八、常见问题与解决方案在使用PM813S显微镜过程中，可能会遇到一些常见问题。以下是常见问题的解决方案：1 .图像模糊或不清晰：检查目镜和物镜是否清洁，如有需要请进行清洁：调节目镜和物镜的焦距，以获得清晰的图像；检查光源是否正常工作，如有需要更换1.ED冷光源。2 .USB传输异常：检查USB接口是否正确连接；重新启动显微镜和电脑，并重新连接USB接口；在电脑或其他设备上检查驱动程序是否正确安装。
