塑胶模具加工工艺 工件周转流程全套.docx

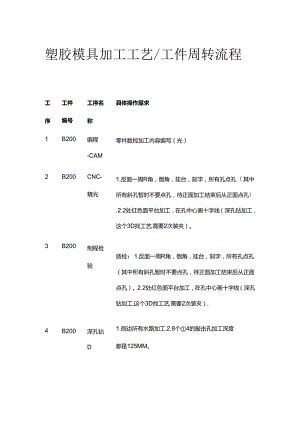

塑胶模具加工工艺/工件周转流程工序工件编号工序名称具体操作屋求1B200编程-CAM零件数控加工内容编写（光）2B200CNC-精光1.反面一周R角，倒角，挂台，刻字，所有孔点孔（其中所有斜孔暂时不要点孔，待正面加工结束后从正面点孔）.2.2处红色面平台加工，在孔中心画十字线（深孔钻加工，这个3D找工艺,需要2次装夹）。3B200制程检验质检：1.反面一周R角，倒角，挂台，刻字，所有孔点孔（其中所有斜孔暂时不要点孔，待正面加工结束后从正面点孔）。2.2处红色面平台加工，在孔中心画十字线（深孔钻加工,这个3D找工艺,需要2次装夹）.4B200深孔钻D1.侧边所有水路加工.2.8个4的敲击孔加工深度都是125MM。验深度都是125MM.6B200编程-CAM零件数控加工内命写（粗）7B200钻铳M水路；螺孔；堵头。顶针避让孔，顶针穿丝孔（所有穿丝孔从反面打深超过95MM即可）。8B200制程检验质检:水路；螺孔；堵头。顶针避让孔，顶针穿丝孔（所有穿丝孑1.M反面打深超过95MM即可）.9B200编程-CAM零件数控加工内容编写（光）电极数控加工内容编写10B200CNC-开粗正面粗加工单边留0。MM余量.11B200CNC-精光1.正面镶件槽，滑块槽，斜顶槽,直顶槽精加工到数,基准孔，刻字。胶位和分型面留O1MM余量。螺丝孔和所有斜孔点孔.12B200制程检验质检:1.正面镶件槽，滑块槽，斜顶槽，直顶槽精加工到数，基准孔，刻字。胶位和分型面留O1MM余量。螺丝孔和所有斜孔点孔.正面摞牙加工.2.2个侧面的弹簧孔加工（平底钻头）3.反面一个摞丝孔移动14B200EDW-成型外发大摇摆加工2个20。滑块抽芯槽，斜顶杆孔，顶针孔，镶件槽加工。15B200放电-1.镶件槽斜顶槽放电涌角注意和CNC面接顺。2.8胶位个日期章孔2轴联动放电到数.16B200制程检质检工镶件槽，斜顶槽放电清角，注意和CNC面接验顺.2.8个日期童孔2轴联动放电到数.17B200编程零件数控加工内容编写（光）电极数控加工内容编写-CAM18B200CNC-钳工组立所有斜顶和直顶,镶件手眼仁T胶位面和精光分型面精加工S1.J数.2个斜抽芯不要装.19B200放电-1.钳工组立所有斜顶和直顶，镶件和模仁一起胶位面胶位和分型面放电加工到数.接顺CNC加工面.20B200制程检质检:1.钳工组立所有斜顶和直顶，镶件和模仁一起胶验位面和分型面放电加工到数。接顺CNC加工面。21B200抛光P胶位抛光（钳工交接好抛光区域）
