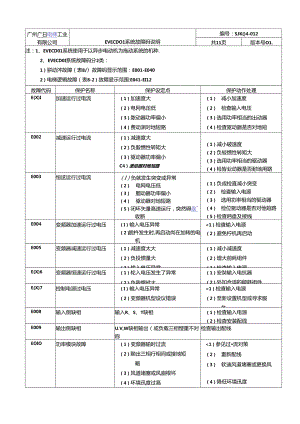

广州广日电梯工业有限公司EVECDO1系统故障码说明编号：SJK()4-012共11页版本号O1.注：1、EVECD01系统使用于以异步电动机为拖动系统的机种.2、EVECD0I系统故障码分2类：1）骈动涔故障（表8/故障码显示范围：E001-E0402）电梯逻辑故障（表8-2）故障显示范围:E041-EI12表8-1故障代码保护名称保护设定点保护动作处理E(X)I加速运行过电流（1）加速度大（2）电网电压低（3）脓动器功率偏小（4）费动渊对地短路（1） 减小加速度（2） 检查输入电压（3）选用功率相当的出动器（4）检查驱动器是否对地短路E002减速运行过电流（1）减速度大（2）负毅惯性转矩大（3）驱动器功率偏小C4）激动器对地短路（1）减小破速度（2）负较惯性转矩大（3）选用功率相当的驱动器（4）检皆业动器是否耐地用路E003恒逑运行过电流（I）负就发生突变或异常（2） 电网电压低（3） 胭动器功率偏小（4） 驱动器对地短路（5）闭环矢量高速运行，突然碍盘收断（1）负成检直减小突变（2） 检查输入电源（3） 选用功率相当的驱动器（4） 检位驱动器是否对他短路（5）检查眄盘及接线E004变频器加速运行过电压（I）输入电压异常（2）脱杵发生时,再启动尚在加转的电机<1）检查输入电源（2）避免柠机再启动E005变频器减速运行过电压（1）减速度太大（2）负投惯量大（3）输入电压异常（1）减小减速度（2）增大前耗组件（3）检杳输入电源E(X)6变频器恒速运行过电压（1）轮入电压发生了异常（2）负我惯玳大（1）安奘输入电抗器（2）外加合适的能耗祖件E(X)7控制电源过电压（I）输入电压异常（2）变频器机型设议错误<1）检查输入电源（2）至新设置机型或寻求服务E008输入侧缺相输入R、S、T缺相（1）检查输入电源（2）检杳安装配线E009输出侧缺相U.V,W缺相输出（或负载三相悝重不对称检查输出配线EOIO功率模块故障（1）变频器输时过流（2）黝出三相行相间或接地短略（3）风道堵塞或风崩根坏（4）环境讯度过高（5）控制板连线或插件松动<1）参见过流对策（2） 重新配线（3） 软迪风道堵塞或更换风（4）降低环境讯度（5）检查并重新连接(6)辅助电源损坏,驱动电压(6)寻求服务广州广日电梯工业有限公司EVECD0I系统故障码说明编号：SJK04-012共11页I版本号01故障代眄保护名称保护设定点保护动作处理EO1.O功率模块故障(7)功率模块桥对直通(8)控制板异常<7)寻求服务(8)守求服务EOII功率模块散热器过热(1)环境猊度过高(2) 风道阻寨(3) 风病损坏(4) 功率模块异常(1)降低环境温度(2)清理风道<3)更换风布(4)寻求服务EOI2厂家保留EO1.3变频器过载(1)加速太快(2)瞬停时，可启动尚在旋转的电机(3)电网电压过低(4)负蛾过大(5)闭环矢51控制,码盘反转，低速长期运行(1)减小加速度<2)避免容机再启动(3)检查电网电压(4)选择功率更大变频器(5)调整码盘信号方向EOI4电机过我(1) 电网电压过低(2) 电机额定电流设置不正确(3)电机堵转或负载突变过大(4)闭环矢量控制,码盘反转，低速长期运行(5)大马拉小车(1) 检查电网电压(2) 正新设置电机电流(3) 检查负载,调节转矩提升量(4) 调节码盘信号方向<5)选择合适电机E015外部设备故障EXT然子动作悔查外部设备输入EOI6E2PPOM读写故障(1)控制参数的读写发生错误(2)E?PpoM损坏(1) 按Stobreset键复位(2) 寻求服务EOI7RS485通讯错误(1) 波特率设置不当(2) 采用申行通信的通讯错误(3) FO,O2=475时,通讯长时间中阍(D降低波特率(2)按STOPJRESET键复位(3)检查通讯接口配线E018接触器未吸合(1) 电网电压过低(2) 接触器损坏<3)上电缓冲电阻投坏(4)控制回路投坏(1)检查电网电压(2)更换主网路接触回或寻求服务(3)更换缓冲器电口I或寻求服务(4)寻求服务E0I9电流检测电路故障<1)控制板连接器接触不良(2)辅助电源损坏<3)卷尔互感器投坏(4)放大电路异常(1)检查连接器，重新插接<2)寻求服务<3)寻求服务(4)寻求服务E020CPU错误<1)干扰严柬导致控制板DSP读写错误(2)环境噪声导致控制板CPU(I)按STOPRESET键复位或电源输入恻外加泄波通讯错误(2)按STOPRESET键复位E021.厂家保留广州广日I!梯编号：SJK04-012工业有限公司EVECDOI系统故障码说明共11页I版本号01故障代码保护名称保护设定点保护动作处理EO22厂家保留EO23键盘E-PPOM读写错误（1） 键盘上控制参数的读写发生一说（2） E2PKJM发生损坏（1）按STOP/RESET键发位.或寻求服务（2）寻求服务,此故障为履设自身故障，对欢动洪性能亳无影响，因此不会存入故璋记录，并且出现故障后禁止进入状态E(>24调谐错设（1）电机容JS与驱动器容瞅不匹曰<2）电机额定卷数设议不当（3）调谐出的参数与标准参数偏差过大（4）调谐超时（1）更换驱动器型号（2）按电机名牌设置额定参数（3）使电机空战，重新辨识（4）检查电机接线.参数设置.EO25码港故障<1）闭环适At控制.码盘信号断设（2）Hi环适量控制，码盘信号接反<1）检查码盘连线,重新接践（2）检查码盘连线，重新接线,或调整码盘反红向功能参数E026厂家保留EO27制动单元故障（I）制动线路故障或制动管损坏（2）外接制动电阻偏小（1）舱查制动单元，更换新制动管（2）增大制动电阻EO28参数设定出错<1）电机额定参数设定幡误<2）电机容盘与驱动器容量不匹配（1）重新设置合理参数（2）改为匹配电机E029厂家保留ECBO电梯超速（1） PG脓冲设置错误（2） 驱动器转矩不足（1）重新设置PG脓冲数<2）选择较大容量驱动器E031输入输出故际运行中有2个运行模式珀入<1）检查配线<2）检查控制板的控制程序EO32不满足低层运行条件印离控制曲线速度设定值偏大减小距离控制曲线速度值EO33自学习出错（1）自学习开始时,下强迫我速不动作（2）自学习时运行指令为下行（3）自学习时层尚脉冲溢出（4）自学习时当前位置不在最（1）检查下强迫减速开关状态（2）检查控制板程序（3）增大爆大楼层高位设定（4）批位运行或用IN1.指令底层(5)自学习运行时，PG=O初始化当前楼层(5)根据实际设置PG脓冲ftEO34-E038厂家保留广州广日电梯工业有限公司EVECD01系统故障码说明姆号：SJK()4-012共I1.页版本号O1.故障代玛保妒名称保护设定点保护动作处理E039双1.1.RAM故障(1)主微机68376故障(2) 电梯逻辑控制芯片异常(3) 双口RAM异常(1)掉电电新上电(2)与厂家联系(3)与厂家联系表82:电悌逻辑方面故障项目保护代码保护名称保护设定点保护动作处理主微机系蛟故障A1.级故障ECM1.主微机或变频器微机检测到主微机不可恢更的软件故障软件：总线描误,地址错误中断堆找异常,系统程序和数异常硬件：检PRESET信号、BERR和HA1.A信号断开所有输出口:封锁变频器轮出：保存当前能故障状态.禁止所有应用程序的执行,只执行操作系统部分的程序,在断电之前故障状态愦定,不能自动复位变短微机系统故障A1.级故障E(M2主微机检测到变短微机故障软件：变版微机在双口RAM中的正常标志超过80定杪没有变化.硬件：硬件信号输出断开所有输出口:封锁变频器输出:设置应用程序为紧急停止状态.在断电之前故障状态锁定,不能自动复位控制板上安全维电器故障A1.级故障E043控制板上安全继电器短路故障安全回路输入断开或控制板上安全继电器驱动输出断开，但挖制板上继电器的触点仍未断开，时间持续超过0.2杪同上控制板上安全继电器故障A1.级故障E044控制板上安全维电器断开故障安全网路输入接通或控制板上安全继电器驱动输出接通，但控制板上缚电器的触点仍未断开,时间持续超过0.2秒同上运行接触器故障A1.级故障E(M5运行接触器短接故障运行接触器的驶动都出断开，但运行接触器的触点仍未闭合，时间持续超过0.2秒同上抱刚接触器故障A1.级故隙E(M6抱M接触器知路故障拖闱接触器的驱动输出断开，但抱网接触器的触点仍未闭合，时间持续超过02秒同上安全袋置E(M7安全,1路断开检测到安全网路断开断开安全回路输出口:封领变动作故障A1.级故障圾器输出：设置应用程序为紧急停止状密。在安全回路输入恢复正常时可以恢复正常运行广州广日电梯工业有限公司EVECD01系统故障码说明编号：SJK04-012共11页版本号01«目保护代码保护名称保护设定点保护动作处理软件WDT动作A1.级故WE048主微机因WDT益出，发生复位主澈机发位后检测到发位源为WDT动作断开所有输出口;封锁变频器输出设巴应用程序为紧急停止状态.在断电之前故障状态锁定，不能自动纪位连续3次开门锁死A1.级故障E049连续3次开门锁死开门限位动作同上重发故障A1.级故附E050连续IO分钟内检祗到12次以上的故障连续10分钟内检测到C级12次以上的故障,检修状态F不计EO47、E08I故障同上双口DRAM故障A1.级故障E051主微机检测到双口DRAM上电后对DPRAM中相关单元读写验证，有异常确认3次，然后报故随同上钢触绳打滑A1.线故障E052刖线绳打滑（1）电梯运行过程中.持续5秒平层信号一口持续输入（2）电梯运行中离开门区后45杪没有平层信号输入同上连续9次关门镒死A1.级故障EO53连续9次关门锁死关门极限动作同上安全接触器短接A1.级故障E054安全接触器短接安全回路输入断开,安全接触器的驱动输出新开,但安全接触器的触点仍未闭合,时间持续超过02秒向上安全接触器断开故障EO55安全接触器断开安全回路辘入接通,安全接触器的驱动怆出断开,但安全接触器的触点仍未闭合，同上A1.级故障时间持续超过02秒备用E056广州广日电梯工业有限公司EVECDO1系统故障码说明编号：SJK()4-012共11页版本号01项目保护代码保护名称保护设定点保护动作处理低速超速A2级故障EO57低速出速低速运行状态下，检测到电机的转速大于0.S11Vs断开安全回路接触涔、抱闸、运行接触器。封锁变频器输出:电梯停止3秒后如果检测到在开门区则允许进行开关n动作，在断电之前故障状态锁定，不能自动更位旋转编码器断线故障A2级故WEO58主澈机校测到旋转泰码器断线故障运行指令I杪钟桧测不到旋转编码器脉冲1.111.h旋转编码器反转故降A2级故障E059主微机检测到旋转编码器的旋转方向与电梯运行指令方向不一致旋转编码器的旋转方向与电梯运行指令方向不一致持续1杪网上厅门锁短接故障A2级故降E060斤门锁短接故障门区执行开门动作时,料门领已断开，厅门锁持续输入I秒以上。同上轿门锁短接故障A2级故障E06)轿门钺短接故障门区执行开门动作时,厅门钺已断开，轿门锁持续输入1秒以上.网上运行接触器断开故障A2级故障E062运行接触器断开故砥运行接触器的驱动接通1杪,但运行接触器的岫助触点仍未接通同上抱间接触器故障A2级故E063抱闸接触器断开故障抱用接触器的驱动接通I杪，但拖同接触器的辅助触戊仍未接通同上障斤、轿门锁继电涔反馈触点不一致故障A2级故障E064Jf.轿门锁维电器反惯触点不i致故障故障厅、轿门锁维电潺反馈触点不一致故障，持续0.5秒同上广州广日电梯工业有限公司EVECDO1系统故障码说明编号：SJK04-012共11页版本号01项目保护代码保护名称保护设定点保护动作处理厅门锁维电器与轿门锁接触器反馈触点不一致故障A2级故障E065厅门镜继电甥与轿门锁接触器反馈触点不一致厅门陵继电器与轿门锁接触诺反馈触点不一致故障，持续0.5秒同上微动平层CSJ继电器短接故障A2级故隙E066微动平层CSJ继电零短接故障微动平层CSJ继电湍的驱动输出断开，但相关的检测点输入仍为接通,持续0.2杪.该故障需在规格表中设置微动平层功能有效的情况下才判断。同上微动平层CSJ维电器断开故障A2级故障E067微动平层CSJ继电器断开故障激动平层CSJ继电涔的驱动输出接通，但相关的检测点输入仍为断开，持续0.2杪.该故障需在规格表中设视微动平层功能有效的情况下才判断。同上微动平层KPJ维电器断开放障A2级故障E068微动平层KPJ继电器断开故障微动平层KPJ继电涔的驱动输出接通，但相关的检测点输入仍未接通，持续0.2秒.该故障需在规格表中设徨微动平层功能有效的情况下才判断。同上微动平层KPJ维电器短接故障E069微动平层KPJ继电器短接收障微动平层KPJ继电涔的驱动输出断开，但相关的检测点输入仍未断开，持续0.2杪.该故障需在规格无中设同上A2级故障视微动平层功能有效的情况下才判断.备用E070E071备用E072广州广日电梯工业有限公司EVECD01系统故障码说明编号：SJK04-012共11页I版本号01目保护代码保护名称保护设定点保护动作处理层高测定J1.JtffB1.级故障EO73层高测定出信在层高测定模式下检测以F情况：(1>连续运行曲过45秒没有检测到平层信号(2>平层信号输入间隔小于5秒(3)测愤的层站数与规格设定不一致(4>层高数据写入EERoM楷误阍开安全回路接触涔、抱用、运行接触器.封锁变姣器输出；电梯停止3秒后如果检测到在开门区则允许进行开关门动作.在断电之前故障状态锁定，不能自动复位高速运行超速BI级故障E074海速运行热速故障检测到运行速度超过额定逋度的115%同上备用E()75符用E076备用E077名用E078E079需用E080电梯位汽异常B1.级故障E08I电悌位置异常故障检测以下情况：1、平层信号输入位置与旋转编码涔脉冲数计算的位置基大于125nun2,当检测到端站强迫断开安全回路接触器、拖闸、运行接触器。封钺变频器输Ih:电梯停止3秒后接通安全回路继电器,并低速运行到最底层，开门后可能快我正常。如果是电梯突然断电引起的校速开关时微机内部计算的层数为非端站3、平层区感应潺输入与DSP计制的平层区不一致4、上电时检测的位置状态与掉电前记录的位置状态不符合（需根据掉电时的速度作补偿）位置界常故障分为两种情况：1、电悌运行突然断电，电梯停止3秒后接通安全回路继电着.并低速运行到最底层，开门后可能恢复正行2,电梯运行突然断电，恢卫上电后低速自救运行到最近层停靠广州广日电梯工业有限公司EVECD01系统故障码说明姆号：SJK()4-012共I1.页版本号O1.日保护代码保护名称保护设定点保护动作处理层高表和数异常B2级故障E082层高表和数弁常上电时枪测到层高发和数记录值与和数计徵值不符断开安全网路接触器、抱闸、运行接触器。对钺变领器输出：电梯停止3秒后接通安全回路继电器,并低速运行到最底层,开门后可能恢复正常强迫减速开关输入时速度异常B2级故WEoS3强迫减速开关输入时速度异常当电梯到达强迫减速开关位前时，电梯速度商于设定值阍开安全回路接触潺、抱闸、运行接触器。对锁变频器输IH：电梯停止3秒后接通安全回路继电器,并低速运行到最底层,开门后可能愦复正常备用E084备用EO85符用E086备用EO87需用EO88电机过热故障C级故障E089电机过热电机过热开关谕入接通电梯运行速度36Omg电梯减速后在最近层停播后，禁止再启动.电梯运行速度60mg包括板修时立刻，禁止再启动。门区感应器故障E090n区感应器故障门区博应器的输入状态与平层厚应器的输入状态不网上C欲故砥一致,该故障需要在规格农中设巴门区照应器有效的情况下判断备用E09I自救运行过多C级故障E092自救运行过多30分仲内自救运行次数大于12次问上门微机故障C级故障EO93门微机故障主板检测到门微机故障同上主拄板立刻切断变频门机电源,延时IO秒等待变频门机发位后再接通变频门机电源应用程序ROM和数错误C级故障E094应用程序ROM和数错误上电时检测到应用程序ROM和数与和数计算值不符网上广州广日电梯工业有限公司EVECD01系统故障码说明编号：SJK()4-012共11页版本号O1.日保护代码保护名称保护设定点保护动作处理强迫减速开关故障C级故障E095强迫M速开关故障上下通迫M速开关同时动作同上速度三60WS检测到级上行强迫减速开关,一级卜行强迫减速开关速度60皿$悔测到一级上行强迫减速开关，一姒下行强迫减速开关轿内出行通信板通讯界常C级故障E096轿内申行通信板通讯异常主控板与轿内申行通信板通讯中断10秒网上通讯JE常可自动消除该故障，可以运行轿顶检修,退出检修后按C数故除处理群控通伯异常C级故障E097群控通信异常即控通俗错误标志保持IO秒以上转入后备运行,按预选方向层停毒，开门后关门，循环运行至该错误消除待机系微机异常C级故砥E098待机系微机异常恃机系危机电梯发出的数据连续2杪无变化切离群管理运行系微机异常cs故障E099运行系微扒异常运行系微机电梯发出的数据连续2秒无变化尝试切换为正常系，如果不成功则转入后备运行厅外召唤通讯回路Ei(M)月外召唤通讯回路异常厅外通信错误标志保持10秒以上转入后备运行异常C级故障备用EIO1.E102备用E103需用EI04微动平层感应器OFF故障C徵故障EI05微动平层感应器OFF故障FBBI微动平层运行上行信号或FB-A2微动平层运行下行信号任何一个动作,并且DSP计算出不在平层区，速度15m分，该错误状态保持1杪以上同上门区亭应器OFF故障C汲故障EI06n区感应器OFF故障FB-BI微动平层运行上行信号或FB-A2微动平层运行下行信号任何一个动作,并且DSP计算出不在平层区，速度15nV分，该错误状态保持I杪以上网上广州广日电梯工业有限公司EVECD0I系统故障码说明编号：SJK04-012共I1.页I版本号O1.目保护代码保护名称保护设定点保护动作处理开门镇死E级故障E107开门锁死开门指令输出8杪后仍未检测到开门限位开关信号输入同1-.关门领死E级故隘EI08关门锁死关门指令输出8秒后仍未摘测到关门限位开关信号输入网上监视屏通信错误E级故障EI09监视屏通信错误开通监视屏通讯功能后检测到通讯揖误持续10杪同上厅门门镇瞬间断开AI级故障EI1.O厅门门锁时间断开正常运行中检测到厅门门愦瞬间断开同上轿门门门廨间断开A1.级故障E1.1.1.轿门门馍瞬间断开正常运行中检测到轿门门镇瞬间断开同上需用EII2广州广日电梯编号：SJK04-012工业有限公司EVECDO1.系统故障码说明共页I版本号01常见故障排除方法:注意事项：当需要更换电子板来判断电子板是否损坏时，应将要判断的电子板换至正常运行的电梯上进行试缝,而不能讲好的电子板换到更换到故障的电梯上进行试腕。当条件有限无正常运行电梯时,应却是查清故障原因,确认不是外困线路造成电子板损坏后.才能将电子板换至故障的电梯进行试验.以防治好的电子板损坏.I、E43控制板上安全继电器短接故障，E44控制板上安全继电器断开故砥对策：确认控制主板(JFAB)板的FA,FE插头已插好确认各急件开关接触良好,(各开关接通时的电阻值应10)确认控制主板(JFAB)板的板段5OB接触器动作正常,触点良好，©确认AC接触器动作正常，触.求!：!好.确认控制柜接战正确用排除方法：依次更换AC接触潺、控制主板(JFAB)板的板载5OB接触零,确认其是否动作迟滞.控制主板(JFAB)板，确认其是否揭坏.2、E45运行接触器短接故障，E62运行接触器断开故障对策确认捽制主板(JFAB)板的FA、FE、FD.Z1.O插头已插好确认接触器YXJ动作正常触点良好.确认接触MC动作正常，触点良好.确认接觥器YC动作正常.触点良好确认控制柜接线正确用排除法；依次更换YXJ、MC.YC接触器，确认其是否动作迟滞,控制主板(JFAB)板，确认其是否损坏3.以6抱间接触器短接故砥.E63抱闸接触着断开故障对策：确认控制主板(JFAB)板的FCZ1.S插头己插好确认MZC接触潺动作正常,触点良好。确认控制柜接线正确MZC接触器动，确认其是否动作迟滞.控制主板(JFAB)板，检认其是否损坏。4、E47安全回路断开对策：确认安全网路接通,各急停开关接触良好(各开关接通时的电阻值应VIOQ确认控制主板(JFAB)板的FA、FE插头已插好确认AC接触器动作正常，触点良好。确认控制柜接线正确更换AC接触器，确认其是否动作迟滞控制主板(JFAB)板，确认其是否损坏5、E49连续3次开门锁死对策：确认厅门、轿门踏板梢无异物确认开门顺畅广州广日电梯工业有限公司EVECD01系统故障码说明编号：SJK04-012共页版本号01对O1.S电气接我及开关接通情况确认对轿门锁的通断确认6、E50连续IO分钟内监测到12次以上故障对策：检查记录表，分析产生E50故障的原因7.E52削丝绳打滑对策：对口区感应器电气接戏及开关接通、断开情况进行确认8、E53连续9次关门锁死对.确认厅门、轿门踏板槽无异物确认开门顺畅对C1.S电气接线及开关接通情况确认9、E54安全接触零短路故障,E55安全接触器断开故障对策：确认控制主板(JFAB)板的FA、FE插头己插好确认各急件开关接触良好,(各开关接通时的电阻值应V1.oQ)确认捽豺主板(JFAB)板的板栽50B接触潜动作正常，触点良好.确认AC接触器动作正常.触点良好.确认控制柜接战正确用排除方法：依次更换AC接触器、捽副主板(JFAH)板的板载50B接触器,确认其是否动作迟滞.控制主板(JFAB)板,确认其是否损坏.10、E37低速出速扫一扫二维码医注赛尔电梯网或搜索：Saierdiarai-
