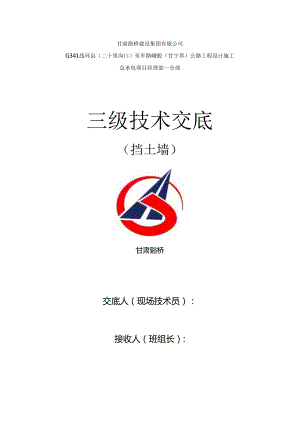

甘肃路桥建设集团有限公司G341线环县（二十里沟口）至车路峨睨（甘宁界）公路工程设计施工总承包项目经理部一分部三级技术交底（挡土墙）甘肃谿桥交底人（现场技术员）：接收人（班组长）:年月日现场施工交底单项目名称：G341线二车公路项H一分部编号：GS1.Q-ECG1.-002分项工程名称S±*itr工程部位交底人接受人交底时间主要参加人员交底内容一、工程概况本项目部分路线马坊川河自然沟道边缘布线时，坡脚受洪水浸泡、冲刷影响路段及沿河路段为防止水流冲刷，路基设计水位以下需设置浸水路提挡土墙、路用浸水挡土墙或护坡，墙（坡）体。二、施工工艺1、施工工艺流程施工准备一测量放样一基坑开挖一坡面防护一立模板一浇注混凝土一洒水养护一墙背回填2、施工技术要求（1）对施工准备工作的要求1）、工班施工前，必须对施工场地进行认真规划，临时设施必须规范，合理组织安排人力物力.2）、施工所需的机具、设备和材料必须齐全，如挖机、运输汽车、吊车、混凝土灌车、电动振动打夯机、12岫以上光轮用路机、手扶振动压路机、高频液压振动夯、发电机、抽水泵混凝上振捣棒、水池、模板、钢管和扣件等。（2）对原材料的要求1）、混凝土的质量要求混凝土采用集中拌和站生产的混凝上，标号为C20,其质量要求应符合相关技术规葩和标准。<3）施工技术要求1）、基坑开挖：基坑开挖前做好地面排水设施，开挖采用机械开挖，开挖到设计标高后，应检查基坑尺寸、标高、基底压实度、基底承载力等，基底压实度不小于93%,符合要求后，及时联系现场技术员、由现场技术员联系监理验槽，包括平面位置、标高、基底承载力，基坑几何尺寸等，并填好内业资料，现场签认，并由现场技术员进行基坑拍照.如不符合设计要求,应及时通知现场技术人员，由现场技术人员及时和监理和设计单位意见，采取其他有效措施：基底的开挖尺寸应满足设计要求，基坑坑壁坡度应按地质条件、基坑深度、施工方法等情况，采取合理的放坡系数，砂砾十.1:0.75,黄（粘土）1:0.5,岩石1:0.3。当基坑开挖中地卜冰渗出时，应及时设置集水坑抽水，确保基坑无积水。2）、立模：所有模板必须采用大于1.5平方米的定型组合钢模板，钢管支撑，纵横支掾间距不大于70cm。模板在安装前必须打磨、并刷脱模剂。为保证浇筑过程中不出现位移、涨模等现象，采用拉杆对模板进行加固.模板如有健隙，应填塞严密。3）、浇筑混凝土：根据片石混;疑土设计要求配制C20的混;疑土，集中摔和，以保证混凝十的质量，用混凝土潴车运输到现场后，用吊车吊装混凝土入模，用插入式震动棒震捣，在混凝土的浇注过程中应，应符合卜列规定：a.从高处直接倾卸时，其自由倾落高度不宜超过2%以不发生离析为度。当倾落裔度超过2m时，应通过串筒、溜管或振动溜管等设施下落。b.浇注能使用插入式振捣冷，与测模应保持50700三的距离：插入下JJ½50-1001.un;每一处振动完毕后应边振动边徐徐提出振动棒“对每一振动部位,必须振动到该部位於密实为止，密实的标志是碎件止卜沉，不再目出气泡,表面呈现平坦、浮浆。c.磴的浇注应连续进行，如因故必须间断时，共间断时间应小于前层研的初凝时间或能重塑的时间.险的运输、浇注及间歇的全部时间不得超设计的规定，当需要超过时应预留施工缝。d施工缝的位置应在碎浇注之前确定，根据墙身高度，设到二个水平施工筵，并应按要求进行处理，应曲除处理层地表面的水泥砂浆和松软Jzb经凿毛处理的碎面，应用水冲洗干净。e浇注碎期间，应设专人检查支架、模板、和预埋件等稳固情况，当发现有松动、变形、移位时，应及时处理。f.桥头水流冲刷路段，住坡后Iom结合沿河C25片石混凝土挡墙进行防护；挡十墙采用锥坡与路堤连接，堵端伸入路堤内4075m,锥坡坡率与路堤边坡坡率一致：4）养护拆摸：碎采用法盖洒水养生，洒水养生时间不少于7天，混凝土养生水不得采用含有害物质水。养生期间必须一直保持砌体表面的湿润：待混凝土达到一定强度后方可拆除模板，当气温低于5t时，应采取保温养护的措施，不得向混凝上表面洒水。新浇筑的混凝上与流动的地表水或地下水接触时，应采取临时防护措施，保证混凝土在7天以内且强度达到设计强度的50%以前，不受水的冲刷倾袋：当环境水具有侵蚀作用时，应保证混凝土在10天以内且强度达到设计强度的70%以前，不受水的侵袭。5）沉降缝设置：重力式、,钱博式等整体式墙身的挡十墙,墙身沿线路方向每隔Iom结合墙高设置宽2cm的伸缩缝或沉降缝一道，加筋土挡墙伸缩缝间距可适当加长，但不得大于25m.6）泄水孔设置及墙背回填：墙身按设计图纸设四泄水孔,上下左右间距23米交错设置直径为100«InpE管泄水孔，最下排高出底面或常水位30cm,泄水孔进水口包爽透水h工布。墙背填土采用12吨以上光轮压路机辅助以小型手扶振动压路机压实，并采用高频液压夯补强处理。施工时堵背2米范国内，基底及填土每2米均采用液压夯补强处理，压实度不小于96%。三、质量安全保证措施1、基坑挖好后，四周做好围护并设立明显的安全标志，标牌，防护栏.2、如在雨季施工，严格作好排水措施，防止基底被水浸泡。3、堵身灌注时,要注意模板变化及灌注速度，防止出现模板变形过大。4、振捣混凝土的工人必须认真负贡.杜绝漏振、过振的情况发生，确保混凝土的质量和外观：四、注意事项1、路堑挡土墙采用分段跳槽开挖法，并及时浇筑墙身.临时开挖边坡尽可能。与墙背保持一致。临时边坡如超挖、局部坍塌、掉块等，应采用不低于挡墙设计指标的材料填筑。雨季施工时，应采取措施防止表水渗入挡墙基坑、堵背。2、机械不得在扬黄管线5米范围内行驶、施工，基坑开挖应特别注意线路走向，保证管线不受损伤。技术负责人意见：质检负责人意见：注：1、本交接表应包括技术要求、工期、质量、主要技术指标等（三级交底单12、此表一式三份，项目部备案一份,现场技术员一份，劳务代表或班组负责人一份.3、此去适用于现场技术员向施工班组负夫人的交底
