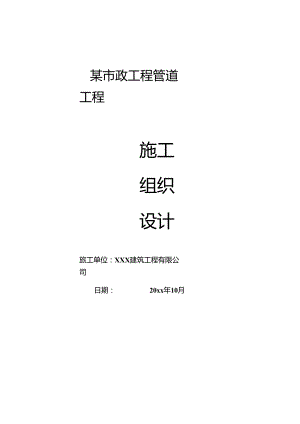

某市政工程管道工程施工组织设计.docx

某市政工程管道工程施工组织设计旅工单位：XXX建筑工程有限公司日期：20xx年10月F1.<ft第一章制依据1. 1施工方案酬制主要依据1.1 111SB1*Ia2的方1Sbitft.-.-.-.-.I.-.11.“.-I.*-.-.-.-.-.-.1. 1.3相关的技术标准、牌低和短程水平定向站进管线设工程技术如范1.2质欹检验评定标准第二章ZES假况XXX与XXX交汇处.本段工程为XXXXXX总管二期工程XXX位置位于2工程环境条件52.2主要工程内容53.13.23.33.4第四章4.I4.24.3第五章5.1追求费质戢6工程施1：区域熨杂.加大管理难度6率引施1：6文明斯工、环保要求7施工E需原则8工期、侦量目标8施工人员祖织机构（见附后就工人员组织机构图图1.4）9施I.准备105.2 施工平面布置5.3 材料猴法5.4 工力准招（见工力曲戏图图5.3第六章It工技术指*6.1 施工工艺流程（图6.1）6.2 施工测量6.3 荔坑开挖156.5 钻机就位166.6 粘液的配置166.7 导向钻进166.8 扩孔176.9 管道饵接（电塔焊接）186.10拉送206.11 注浆加固206.13 管件安装226.14 通水管道226.16 工作抗土方网域246.17 拉管的烦琐控制方法及要求24.26第七章冬«工指7.1 施工现场准符267.2 设备'物资供应267.3 土方工程267.4 混凝土工程267.5 砌筑工程267.6 管道工程277.7 冬季施工安全要求277.8 冬季文明施工28第-1.-IjCVI£d298技术管理人员保证298.2 施工工力保if298.3 工程材料保i三298.4 施工机械保证298.5 加怎计划管理30I"”.1.-.-1.I.”一.".-I.-."-.-.1.-1.*1.I.3t< 1)质他管理体系(见质殳管理体系图9.1)31< 4)原材料31< 5)关犍点控制31< 6)成品保护31ti-32第十一章环保及文明线工保证指35项部经理就环保体系图ff1.1.1.1.3611.2保证措施36(3)防扬尘措施37(4)防止水污染描施37(5)防止海工噪声污染措淹37第十二章*工技术责科管理3912.1 目的和依据3912.2 资料痂制数Ja及标准3912.3 3资料收集整理要求3912.4 费料保证措施4012.5 技术资料管理职员40项目部货料管理体系图12.141第十三章降低财:指米-6,木工程所用材料都亶有合格证，不合格材料严禁使用。4215、加快施工进度、提前工期、节约周转材料和机械台班费用。4318、加强安全教育和管理.避免意外伤宫发生43第一章编制依据1.1 施工方案编制主要依据1.1.1 设计图纸。1.1.2施工地区的水文、地质勘查资料。1.1.3相关的技术标准、规范和规程水平定向钻进管线铺设工程技术规范1.1.4施工场地现况调查。1.2质量检验评定标准给水排水管道工程质量检验评定标准埋地高密度聚乙烯(HDPE)中水管道工程施工及验收规程第二章工程概况本段工程为XXXXXX总管二期工程XXX位置位于XXX与XXX交汇处。2.1 工程环境条件本工程采用拉管工艺穿越现况XXX,穿越地段已蛮管线较多，管线在管道穿越过程中不影响XXX的路况。2.2 主要工程内容本工程中污水管线原设计DN1.OOO顶管，流水面高程分别为6.826.65,39.193-39.000,管道埋深平均为4.5米深。因xxx为宁海县通往城北区的主干到筑物无法进行开槽施工，业主通过比较实际勘察定为牵引管施工，管材为(I)100OPE管。施工进场后首先核对已铺设的钢筋砂预应力管道内底标高，以确定PE管道流水面高程。第三章工程特点3.1 追求高质量我公司深刻意识到对于施工精品工程来说，仅有创优的思想是不够的，还必须在施工过程中的各个细节体现出来，不仅注重主体工程的施工，附属工程、隐蔽工程、后期零碎的小工程等都要时刻注意精品的概念，使施工完成的工程处处展示精品内涵，体现以人为本的理念。3.2 工程施工区域复杂，加大管理难度本工程管道穿越XXX,管道拉管长度为114米，拉管距离较长，沿线地面标高起伏较大，管道穿越施工前对现况地面标高标定出高度，施工时加大测量控制的力度。本工程施工要求“精、准、快”：(1)工程管理人员精力充沛、年富力强，施工人员素质高。(2)施工要求高，追求一流质量。(3)遇有突发事情或有现况不符情况迅速反馈，及时与设计、监理、建设单位联系，能迅速作出合理的应对措施。3.3 牵弓I施工采取非开挖施工方案即水平钻机钻孔牵引管道的施工方法。该工程涉及面广，如何确保工程质量，确保施工安全是本工程重点控制的一方面。水平导向钻进法，它的主要特点是，可根据预先设计好的铺管线路驱动装有契形钻头的钻杆从地面钻入，地面仪器接收由地下钻头内传送器发出的信息，控制钻头按照预定的方向绕过地下障碍物直达目的地，然后卸下钻头换装适当尺寸和特殊类型的回程扩大器，使之能够在拉回钻杆的同时将钻孔犷大至所需直径，并将需要铺装的管线同时返程牵回钻孔入口处。在整个工作中，特别的混合机组提供的钻孔混合液不断地从钻头的钻U嘴喷出，用以涧滑钻头，钻杆和加固钻道,以提高整个工程的工作效率。水平导向钻进法示意图见下图。水平导向钻进法示意图（图3,D3.4 文明施工、环保要求本工程施工区域为车流密集的XXX,施工时必须制定周密的文明施工、环境保护措施，并设专人进行环保管理，在施工中严格贯彻文明施工措施。依照公司质量环境职业健康安全程序指导，在施工过程中，我们将严格依照有关要求，实施绿色施工工地，力争环保工程。第四章施工部署及计划4.1 施工部署原则根据业主对工程施工的要求，并结合本工程的环境特点，为合理地组织施工，经过综合分析，本工程进行施工时，应注意以下几个关键问题：(1)在有计划、有秩序地进行施工的同时，协调好与啤酒厂、游泳池及其他管理部门的配合；(2)保证施工期间区内的啤酒厂、游泳池正常的营业。(3)施工中要严格保证周边环境与管线的安全。因此首先要对地下管线情况进行坑探，查明地下管线的数量、所属单位及平面位置和高程。然后各部门查得建筑物基础类型和埋设深度。并在绘制的施工平而图中明显表示。从而保证其它交叉管线和相邻建筑物的正常使用。(4)采取有效措施，重点解决好施工现场的一系列环保问题，切实做到文明施工，达到环保标准；4.1.1临时用水布置本工程施工用水拟接附近居民生活用水或送水公司水车送水。(见施工平面布置图4.1)4.1.2临时用电布置临时用电将严格按照相关规定进行使用，并有专人进行临电管理，维护，确保安全。(见施工平面布置图4.1)4.2.1进度计划（见施工进度计划横道图图4.3）严格按照甲方要求安排施工，本拉管工程工期控制在22天以内。4. 2.2质量目标工程验收一次通过，工程质量达到合格级标准。4.3施工人员组织机构（见附后施工人员组织机构图图4.4）施工人员组织机构图图1.4第五章施工准备5.1 施工准备5.1.1 进场前的准备地层勘探主要了解有关地层和地下水的情况，为选择钻进方法和配制钻液提供依据。其内容包括：土层的标准分类、孔隙度、含水性、透水性以及地下水位、基岩深度和含卵砾石情况等。可采用查资料、开挖和钻探方法获取。地下管线探测主要了解有关地下已有管线和其它埋设物的位置，为设计钻进轨迹提供依据。根据现场实际情况解决施工用电、用水。以钻机路线的入土点和出土点各挖一个工作井和接收井，便于钻机入土开钻，并且作为泥浆的排放和收集点，若泥浆过多采用泥浆车外运。5.1.2 技术准备（1）组织工程施工技术人员参与设计单位、建设单位的施工图会审和企业内施工技术交底，了解施工特点和技术要求，熟悉施工操作规程和各项技术数据。（2）根据敷设管道的管径尺寸，计算出管道孔的扩孔次数和每次回扩所使用的回扩器的规格。（3）根据钻机操纵手册和导向仪的控制、精度要求，制定出详细的技术交底。并向施工作业人员进行交底。（4）与钻机操作手共同制定出管道中线和高程的控制数据和纠偏措施。采用国产DDW-350铺管钻机,马克3导向仪。另配功率为45Kw的不停钻射流循环泥浆搅拌系统，可快速制备钻进用泥浆：操纵介全功能数字仪表显示，独立的液压锚桩系统。钻机整体性能优越（1）钻机的主要技术参数：发动机功率：200KW最大回转扭矩：18000N.m泥浆系统功率：45KW泥浆泵压力：10MPa钻杆规格：89mm×7mm5000钻头级配：6个一75Omm最大推力/拉力：380KN输出轴转速：OUOr/niin泥浆泵流量：3201.min角度范围：8°20°配套钻杆:300m主机外形尺寸（长义宽X高）：520Omn1.X230OmmX220OnIm泥浆搅拌站外形尺寸（长X宽X高）：420Om1.nX230OmmX270Omm落现象发生，确保施工安全。附图：DDW-350型钻机主机（图5.1）4）坑缘边留有护道，静载距坑线不少于O.5m,动载不少于1.0m。10.3 安全用电严格用电管理，现场临时电线路按规范要求布设，必须由持证的专职电工上岗操作，采用三相五线制供电系统，各类电器设备均安设安全保险装置，严格执行一机一闸一保护。现场电工要每天对用电设施进行检杳，按规定对接地电阻进行定期测试，并作记录。10.4 加强设备管理严格执行各类机械设备的专人管理和操作制度，进入现场的施工机械、设备均要有经有关部门检定的合格证或符合安全规定的措施，并设专人负责维护、保养。安全保障体系图图io.第十一章环保及文明施工保证措施11.1 保证体系严格执行北京市施工现场文明施工的管理规定，推行现代管理方法，科学组织施工。项目经理部制定环保及现场文明施工管理细则，建立健全环保体系，详见下图：项部经理部环保体系图图I1.1.主任工程酊生产副粒理!it工员材料员调度员I后勤员技术员I文宣员工安拌材料码放机械达标卫生环境环礴术*ttW各ItE专业队11.2 保证措施(1)现场设置“一图三板”，在施工总平面上注明工程名称、建设单位、设计单位、项目经理及施工区、生活区等位置。施工现场材料码放整齐有序，不得占用施工用地道路，不得占压消防安全设施，并远离变压器、高压线杆等。(2)编制环保管理条例，制定奖惩制度，并按其认真贯彻执行。教育职工提高环保意识，不能保护环境就要停工整顿，屡教不改作违约退场处理。现场成立文明施工领导小分队专门负责文明施工工作。(3)防扬尘措施由文明施工小队负责现场及道路洒水防尘工作，施工便道定时洒水，保证道路有车辆通行时不扬尘且无水洼、泥浆。租用符合环境要求的运输车辆并与之签定协议：a.进入施工现场车速放慢，防止扬尘。b.严禁超载，且车厢遮盖严密，防止洒落或细小颗粒材料的飞扬。c.外租车辆必须接受环保部门及施工单位的检查。d.禁止车辆带泥上路。e.水泥、石灰以及其他易飞的材料，安排在库内存放和严密遮盖，运输时采取有效防止遗洒、匕扬，卸运措施，减少扬尘。运土车辆装载不得过满，车帮顶部土设专人拍实，加以覆盖，严格执行市建委规定的四级风严禁施工的规定，以免沿途逸落。施工时，现场租用5T水车一辆随时进行喷洒，避免扬尘。(4)防止水污染措施现场拌制作业时，在搅拌机前台及运输车清洗处设苴沉淀池。现场所有油料均存放在进行防渗漏处理的油料库内，以防油料渗入地下。(5)防止施工噪声污染措施对施工噪声进行严格控制，减少旧设备的使用，夜间严禁使用大功率设备，以便最大限度的减少人为施工噪声。(6)施工区域搭设彩色硬质围档，与外界隔开，严防扰民。现场沟槽栏杆统一采用48钢管，横杆与立杆间用“十”字管卡锁牢，栏杆及立柱(7)与施工区域周边单位、街道建立密切联系，随时听取各方面的意见，及时纠正和预防违规发生。第十二章施工技术资料管理12.1 目的和依据1 2.1.1目的为提高施工技术资料的管理水平，加强技术资料收集、整理的及时性，推行技术资料标准化、规范化、制度化，组织指导施工过程中资料的收集,实现技术资料目标管理。12 .1.2依据（1）各专业施工图纸（2）国家有关规范、规程及工艺标准。（3）工程施工组织设计。12.2 资料编制数量及标准12. 2.1数量（按甲方要求做竣工图）。13. 2.2标准（1）北京市市政公用工程施工技术资料管理规定<2）资料齐全、真实，字迹清楚。（3）表格使用正确，表格填写符合要求。（4）签字手续齐全。（5）收集整理及时。12.3资料收集整理要求12.3.1施工技术资料要随施工进度及时整理，做到字迹清楚，项目齐全、准确、真实，杜绝拖欠、涂改、伪造现象发生。12.3.2所有资料的填写要求字体整齐、规范,使用碳素笔书写，做到内容齐全，数据清楚，签字清楚有效。12.3.3资料员每周五、六收集上周填写的施工技术资料，并及时编目整理。12.3.4所有资料使用专用文件盒，集中妥善保管，其他人员不得随意抽撤，资料借阅要由主管领导签字，办理借阅登记手续，用完及时归还登记。1.4 4资料保证措施1. .4.1由于本工程规模较大、施工较复杂、工期紧张、对技术资料要求高，资料发生项目多、数量大，各级领导和管理部门必须把施工技术资料管理工作作为施工管理中一项重要工作完成，建立健全技术资料管理系统和目标贡任制，设我职人负贡施工技术资料管理工作。12. 4.2施工中建立完善的施工技术资料管理责任制和奖罚制度，项I=I部内贡任明确，互相配合，积极主动完成资料汇集编写工作。详见技术资料目标设计。1.5 5技术资料管理职责12. 5.1主任工程师对整个工程施工技术资料负领导责任，协调各部门关系，经常督促、指导技术资料的编制收集，每周组织有关人员进行施工技术资料自查，工程完工后，组织编制竣工档案。13. 5.2资料员认真学习、熟悉有关规范和规定，对各部门移交的资料及时整理、编目、装订，妥善保管。经常与技术部保持联系，每周定期按要项目部资料管理体系图12J求参加自检，汇总问题，上报技术部。迎接公司检查，并对检查中提出的问题及时督促整改。参加竣工资料的编制，负责有关技术资料的对外协调工作。12.5.3技术员负责主管单位工程施工技术资料的协调工作，负贡施工中发生的有关技术资料的填写，并及时将资料交资料员保管。工程完工后,参加竣工档案的编制工作。12.5.4其他试验、测量、质检、材料等相关部门，应结合本专业规范，参照施组及技术交底，及时提供符合要求的技术资料。工程完工后参加竣工档案的编制工作。第十三章降低成本措施1、严格执行各种规章制度，强化施工进度计划的严肃性，严格按施工进度计划组织施工。落实施工进度计划，掌握施工动态。2、由公司材料部负责组织选择在北京市质量监督总站备案，具有相应资质的供货单位，实行材料招标制度，由合格分供方按照所需材料报价，在满足设计材质要求的前提下，根据企业资质、材料报价、企业实力、企业服务综合考评，择优选用。3、精打细算，节约每一度电，每一桶水，工地及生活区严禁长明灯和长流水现象。4、严格按照材料供应计划上料，做到料具合理使用，减少二次搬运。5、混凝土、砂浆用料严格按配合比施工，不得随意增大水泥等用量。6、本工程所用材料都要有合格证，不合格材料严禁使用。7、现场碎石进料要验方或过磅，进场水泥要点数，要建立材料台帐。8,严格执行限额领料制度，建立材料支出台帐，并分析节约、超耗原因。9、加强技术管理及内业资料管理，对工程设计洽商变更及时通知加工单位，避免材料浪费。10、成立专业化施工队伍，对专职人员执行持证上面制度，以提高职工技术业务素质，大力开展技术革新活动，充分发挥全体职工的生产积极性，从技术管理上讲效率争效益。11、做好沟槽开挖与土方回填的流水施工，以减少挖运、存土的费用。12、现场配用模板应以钢模为主，控制木材使用量，降低工程成本。13、按计划合理配备模板用量，加快模板周转率，减少模板一次性投入量，降低工程成本.Ik合理安排施工机械，控制机械进出场时间，提高机械利用率,降低机械成本。15、加快施工进度、提前工期、节约周转材料和机械台班费用。16、根据施工进度，合理安排劳动力计划，提高施工机械化水平,降低人工费。17、重视工程质量，严格臼检，作到验收一次通过，避免返工现象。18、加强安全教育和管理，避免意外伤害发生。
