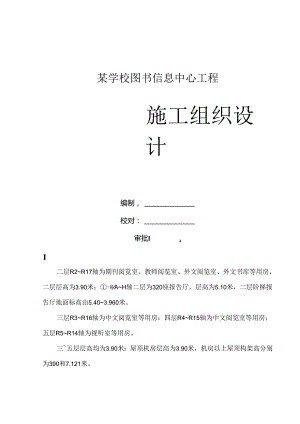

某高校智能化图书信息中心工程施工组织设计.docx

某学校图书信息中心工程施工组织设计编制，校对：审批I.1 .工程概况31.1 工程设计基本情况31.2 工程现场条件71.3 施工组织设计的津制依据72 .完成XXX工程的总体设想83 .施工总平面布置194 .现场投入主要机械设备、检测仪器及劳动力投入计划.235 .主要材料的产品质量控制276 .施工方案和主要施工技术措施286.1 建筑施工测量286.2 基础施工316.3 主体结构施工436.4 装饰工程施工536.5 体艺馆网架与屋面板安装施工636.6 演播厅等房间具有声学要求的装惜SfcJ1.746.7 安装工程施777 .施工总进度计划及工期保证措施1247.1 施工总进度计划及计划管理1247.2 确保按时完成的措施1248 .质量保证体系及控制要点1298.1 工程质量目标和质量方针1298.2 质量保证制度及实施12983一责任制及落实1348.4 质段保证的各种措施1359 .安全生产、文明施工的目标及保证体系、措施1529.1 安全生产、文明施工的目标和方针1529.2 保证体系1529.3 文明施工、标化管理和安全施工各项技术盥细措施1539.4 环境保护措施1589.5 对脩工周边环境的协网措施161米，AH轴长为31.80米。二层R2R17轴为期刊阅览室、教师阅览室、外文阅览室、外文书库等用房，二层层高为3.90米；-AH轴二层为320座报告厅，层高为5.10米，二层阶梯报告厅地面标高由5.403.960米。三层R3R16轴为中文阅览室等用房；四层R4R15轴为中文阅览室等用房；五层R5R14轴为视听室等用房。三五层层高均为3.90米：屋顶机房层高为3.90米，机房以上屋顶构架高分别为390和7.121米。本工程主体建筑物高为34.721米（至屋面构架顶标高），/AH轴报告厅高为11.340米。本工程外墙为面砖，局部为白色外墙涂料和白色幕墙玻璃以及毛面花岗岩勒脚。屋顶为现浇钢筋混凝土屋面板，上做氯化聚乙烯卷材防水层和40厚聚苯乙烯挤塑保温隔热板，以及4（）厚C20细石混凝土随捣随抹。局部用1：8水泥膨胀珍珠岩找坡，30厚（最薄处），i=2%o主体上人屋面在细石混凝土面上还铺地缸砖。室内装饰设计：门厅、走廊、楼梯间、各类阅览室等地面为花岗岩，办公室等为地砖，视听室为活动地板，机房为水泥砂浆。内墙面为白色内墙涂料。门厅、走廊、各类阅览室为石膏板吊顶。演播厅、报告厅为声学装修。本工程采用800和6600大直径钻孔灌注桩桩基，桩端进入持力层Io-C中等风化泥岩层大于1.8米，中800桩单桩承载力21OO25OOKN,600桩单桩承载力14001600KN,共计191根。基础为单桩和二桩、四桩承台，地梁相连，单桩承台底标高为-2.20,二桩、四桩承台底标高为230,基础混凝土强度等级为C30o施工前需要平整场地，水塘处应清除淤泥，用砂石IU1.填，分层夯实。上部结构采用现浇钢筋混凝土框架结构，按6度抗震设防，混凝十.强度等级为C35,报告厅大梁为300X120（）。外墙及内墙采用MU7.5多孔粘土砖，M5混合砂浆，±0.000以下墙体采用MU7.5粘土砖，M5水泥砂浆。本工程±（）000相当于黄海高程18.90米。1.1.2体艺馆工程概况体艺馆是新校建设工程内之一，内设篮球馆、乒乓球馆、形体馆、体操房、健身房、教工健身房、体育专用教室及教师办公等用房。主体建筑物（篮球馆）平面为一个外半径36米内半径为31.24米的园形体：东侧的副楼（乒乓球馆、形体馆、体操房）为长方体，I221轴长为62.34米，JR轴长为31.51米.，与田径场主席台相连，建筑占地面积603311T,总建筑面积H904m*.主体建筑（篮球馆）屋面采用网架结构。采用多点支承，网架平面宜径为70.120米,覆盖面积3860肝，网架下弦平面半径R=31160,网架支座处高度为3米，中心点高度为4.7530米，支座外挑3.892米，网架屋面坡筋混凝土框架结构。本工程混凝十.设计强度等级均为C30。±0.000以上墙体采用轻质墙体，M5混合砂浆，土0.000以下增体采用MU1.O粘土砖,M1.O水泥砂浆。本工程±0.000相当于黄海高程12.450米。1.2 工程现场条件前期准备工作已基本具备开工条件，主要表现为：（1）：现场周围临时道路、施工用电电源、施工用水水源已接通至施工现场边缘，现场场地已腾空，但水塘尚未回填平，场地尚未整平。（2）：施工图纸已齐全。1.3 施工组织设计的编制依据（1） 2002年3月I口起施行的建筑工程施工质量验收14项系列规范。（2）建筑施工安全检查标准（JGJ59-99）<3）建筑施工高处作业安全技术规范（JGJ80-91）（4）施工现场临时用电安全技术规范（JGJ46-88）（5）建筑机械使用安全技术规范（JGJ33-86）（6）塔式起重机操作使用规程（ZBJ80012-89）（7）全国建筑安装工程统一劳动定额（XXX省补充劳动定额）（8） XXX省、XXX市颁发的有关建筑施工规程、安全、消防、质量等文件。（9） XXX省建设集团颁发的有关建筑施工规程、安全、消防、质量等文件。（10）我公司有关施工质量、安全、技术管理、文明现场等文件。（11） XXX省建筑设计研究院的施工图。2.完成XXX工程的总体设想2.1 工程目标XXX工程范围为图书信息中心和体艺馆二只单位工程，它们的共同目标是：工程质量目标：确保施工过程检验一次合格率达到100%,确保整个工程达到优良等级，争创“XXX杯”。工程安全目标：依据国家JGJ59-99,确保整个工程施工安全达到优良等级，达到省级标化工地。工程总工期：230天，包括二次精装修工期。2.2 施工总部署的设想XXX招标范围为图书信息中心和体艺馆二个单位工程，发包内容包括土建（地卜.室、主体结构和内外装饰）、给排水、电气（消防）等安装图纸所列全部工程均由我公司第三分公司H行组织实施。其中桩基分项工程施工我公司将分包给有资质有施工经验的施工单位。弱电智能化系统工程、变配电设备安装工程、电梯、热泵机组、室外工程等专业另行招标后为专业分包，我公司将作为总包履行好总包的责职，确保工程进度、工程质量、工程资料管理和施工安全。公司将委派具有国家一级项目经理资质、具有建筑施工丰富经验、曾多次获得省级、市级质量奖杯、刚刚施工完成的XXX中心的项目经理、工程师XXX同志担任本工程的项目经理。公司授权项目经理对工程合同范围条约负全责。在公司总部统一部署、协调下，由项目经理代表企业法人，对工程质量、进度、安全、文明施工等全面负责，是建设本工程对内对外的全权代表。由于二只单位工程相距250米左右，且规模基本相当，将二个单位工程分别组成单独施工区域，并分别组成二个施工项目部，各施工项目部均配足相应的管理人员，组织二支施工队伍同时施工，施工机械、周转材料、劳动力均相对独立。同时.个施工项目部间在项目经理统一指挥下，其资源共享，相互促进、激励，对提高工程质量、加快工程进度起到积极作用。（1）工期控制设想二只单位工程计划施工工期均为230天，相对来说，体艺馆项目工期要比图书信息中心项目工期要紧张。因为根据我公司近年来承建的XXX省XXX体育中心体育馆和XXXr13000座体育馆的施工经验，网架安装前主体结构必须全部完成，网架安装完成验收合格后方可进入屋面板安装，屋而板基本安装完成（屋面断水）方可进行馆内装修，也就是说，上道工序（分项）未完成，卜道工序（分项）是无法穿插施工的。为此，二只单位工程都将划分二个施工段，同步组织施工。强调计划的严肃性，每周把生产任务及时下达到班组，有布置、有落实,通过周进度计划保证月计划，通过月计划保证季度计划，通过季度计划保证总进度计划。施工总进度网络计划上的关键线路中的工作如发生延误，必须采取切实有效的措施予以弥补，以保证关键线路的的节点得到有效控制。在机械设备、周转材料和劳动力上实行超常规投入。及时编制材料供应计划，落实材料来源，组织材料进场。应用计算机，对工程进行动态智能化管理，真正起到指导施工作业的作用。加强对各专业分包之间的协调，及时解决施工中专业分包与土建之间的矛盾，及时提供作业面给专业分包。主导工序的工种要组织必要的加班加点，作业班组二班轮换，延长工程整体作业时间。做好雨天及其它恶劣气候的施工后备工作，合理安排、穿插室内、室外工程的施工。体艺馆项目的钻孔灌注桩、地下室及基础80天内完成，上部钢筋混凝土结构50天内完成，确保二个月的时间来完成钢网架结构安装及屋面板安装，网架下篮球馆室内装饰40内完成，直至整个工程完工。图书信息中心项目的钻孔灌注桩、地下室及基础53天内完成，上部结构92天内完成，砌墙和内粉刷可在主体结构施工中穿插进行，精装修也可在内粉刷完一半时穿插进入，工程结构完成后85内完成全部装修工作。(2)认真全面履行工程总包管理的权利和义务本工程涉及专业施工单位较多，对专业施工单位的管理和协调对工程各项目标全面完成至关重要。本项目部集数项大型工程的总包管理经验，提出总包管理必须满足“组织、协调、满足、规范和强强组合”这5条基本能力要求。总包管理的姐奴能力项目部有着丰富的大型工程项目总包管理经验，在项目前期事先对工程施工管理全过程进行策划、运筹和组织，井随工程的进展不断地强化组织功能，使整项工程的所有分支纳入同口径管理，管理覆盖率为100%,做到模式和体系的高度统一。茶包善理的协调能力项目经理XXX以往骄人的业绩、果断的魄力和强有力驾驭全局的才干,技术负责人对技术的精益求精、知识面的广博和丰富的实践经验，项目部组成人员的各有所专，使得本项目部具备对土建、装饰、建材、机电、消防和与之相应的衍生分项工程进行综合协调能力。通过对公司所制定的从总包到专业分包全过程一系列的合同管理文件的执行，项目部建立职权分明的合同管理组织体系，从而具有总分包的合同协调能力。以合同管理为纽带，将业主的要求分解细化落实到各专业分包单位，以业主的合同要求作为工作标准，不仅对自选分包商布.严格的管理措施和办法，而且对业主指定的分包商、分供应商同样具有总协调总控制能力，以合同条款为依据，有效协调现场各类分包力量，确保各项工作顺利、有序、高效开展，最大限度满足业主的要求。项目经理和技术负责人率所属的项目各职能部门，分别对整个工程的所有内容进行工期、质量、场地、工序、施工面、运输、生活和安全文明贡任的分解、落实和检查，通过总包周会解决相互搭接和工作矛盾，以现场简报的形式知会全体成员。总包管理满足业主和粕关部门要求的能力依靠项目部成员雄厚的技术实力和长期丰富的工程经验，能够完整全面准确地理解设计意图，满足业主对产品的真实需求，全面实现合同的承诺：同时，及时地满足各分包商对现场配合的具体要求也是项目部实现总包管理目标的重要内容。项目总包管理衽序化.规危化.标准化的能力项目部代表公司在现场行使总包管理权利，其行为代表公司行为，体现公司的实力和水平，所以其总包行为均以公司统一的项目管理手册、项目经理行为守则中的有关条款执行，做到总包管理规范化、标准化和程序化。同样地，按项目管理统一组织的原则，也将以此约束所有分包商，使其纳入统一轨道，项目总包管理的强强组合公司目前自行拥有一批实力雄厚、技术先进的专业分公司，同时拥有长期合作的社会知名度高、信誉好的专业配套公司，项目部应尽可能使用这些资源，加上业主方选定的专业分包商，组成实力强大的施工体系，形成强强组合的态势。坚决掘弃不可靠分包商和供应商，以保证施工顺利和质量的上乘，共同实施对业主的承诺。（3）工程质量控制设想在项目部内建立工程质量保证体系，落实各级人员的质量贵任制。公司总部与项目经理签订质量责任状，明确奖罚措施。严格执行国家规范及业主和设计的要求，按我公司IS09002质量体系要求组织施工。公司对本工程的实施予以全过程的关注，总工程师在开工前对工程进行总体技术交底，施工组织设计审批，及组织每月一次工程质量检查。工程技术部严格履行隐蔽工程验收和技术复核及质量检查制度，执行三级检查和工序交接检查。实行施工部位挂牌制和分项工程样板制度。严把材料关，做好材料的检验和试验，严禁不合格材料用于工程。做好十.建与各专业分包的协调。做好工程技术资料的收集和整理。(4)安全生产和文明施工控制设想图书信息中心和体艺馆二只单位工程实行分开现场管理，相互竞赛，相互促进。建立各项规章制度，包括三级安全教育制度、安全设施验收制度、消防管理制度、治安管理制度、场容场貌管理制度、职工宿舍、食堂管理制度等，加大安全生产管理和安全设施投入力度。生活区分开设置，以便于管理。工地主要大门及施工围墙进行专门的策划和布置，设置巨幅彩色工程效果图。场内主要施工场地采用硬地坪，并进行绿化。做好整个场地的排水网络，排水沟必须畅通，生活、生产废水通过专门的窖井，有组织地排放。建筑材料和周转材料严格按场布图分类堆放，做到整齐清洁、堆放有序。建筑垃圾集中堆放，及时外运：生活垃圾一律装袋外运。现场专门成立清理小组，负责施工场地内及门前三包范围内的清理、清扫，保持场内外道路清洁，营造一个环境整洁、管理有序的施工现场。(5)施工组织方式设想由于目前二只单位工程的施工现场场地整平尚未完成，水塘尚未清除淤泥回填至平，现场内施工道路还没有铺设，现场围墙尚未设置，若我公司中标，为了尽快开展本工程的施工，在一边做进场准备工作的同时，可先做桩基范围内场地整平和水堵清除淤泥回填工作，然后开始桩基施工，以确保工程进度。施工段的划分：根据本工程的实际情况，将体艺馆和图书信息中心工程各划分为2个施工段，即主体为一个主要施工段，辅楼为另一个施工段。主体工程的施工进度对整个工程的总工期起到决定性的作用。中标进场后，由于工作面较宽，桩基工程、基础工程和主体工程可采取主体楼与副楼同步平行施工。:个施工段，其施工进度都对整个工程的总工期起到决定性的作用。为确保工期，将安排相应的力量强的施工作业班组。由于二只单位工程所在的施工场地较宽敞，而且邻近又有其它标段施工的施工单位，为了便于管理，各设置围墙，围堵采用2.50米高的塑料钢丝网围墙。施工场地内各布置施工生产用的钢筋加工间、木工模板加工间、安装加工场、仓库、材料堆场和施工办公用房以及施工所需的临时生活设施（职工宿舍、食堂、浴室和厕所）等。混凝土采用商品混凝土,在现场内设置混凝土泵，通过混凝土输送泵将混凝土送至浇捣作业点。二只单位工程的主体楼和副楼各设置一台塔吊，在基础施工时就安装到位投入使用。另搭设若干座施工井架，作为砌墙工程、装饰工程用。2.3 现场组织管理机构的设置为全面完成本工程的各项施工任务，我公司将实行“项目法”组织施工。公司授权项目经理对工程合同范围条约负全责。在公司总部统一部署、协调下，由项目经理代表企业法人，对工程质量、进度、安全、文明施工等全面负贡，是建设本工程对内对外的全权代表。工程组织体制如下图：项目经理部在项目经理的主持卜开展全方位的具体工作。鉴于本工程的情况，项目经理下设图书信息中心项目施工负责人一名、体艺馆项目施工负责人一名、图书信息中心项目和体艺馆项目分别组成独立的项目管理班子，设项目技术负责人一名、土建项目副经理一名、安装项目经理一名、各分包单位设项目经理一名。每个项目部设立质量管理部、施工技术部、标化安全部、分包管理部、材料设备部、财务核算部、后勤保卫部。本项目班子成员专业素质结构以及到位情况详见附表。主要分包单位负贡人按不同的施工阶段，调整补充进入项目管理班子。整个项目部以此框架设立，并通过各职能部门逐级卜.延，直到班组。在项目管理部内建立岗位责任制，做到职贲明确，有章可循。建立目标责任制，制定进度分阶段目标、质量分部分项目标等。建立和完善一系列的的管理制度，如安全生产责任制、文明施工责任制、消防安全责任制、现场保卫责任制、宿舍和食堂管理制度等，做到制度齐全，责任到人，使整个施工过程始终处于完全受控状态。各级管理的落脚点是作业班组。选派技术素质好的基本班组进场施工。项目经理部必须加强对班组的各项管理，做好宣传教育、技术交底、检查监督、经济奖罚等各项工作，提高班组的生产积极性。公司对本工程给予高度重视。每月一次对工程进行检查，从质量、进度、安全生产和文明施工诸方面对项目经理部进行考核。在公司范阚内对劳动力、机械设备、周转材料进行平衡调配，保证满足本工程的施工需要。项目控制目标的制定程序为:项目经理部、部11、班组、人员研究承包合同中的施工项目总目标收集各控制目标制定的依据与公司、分公司签m承包丽>确定控制目标褊制施工组织设计确定施工项目计划总目标制定各阶段控制H标和年度控制目标*落实控制目标明确费任负任者提出控制措施项目目标控制的全过程也即施工项目管理的全过程。项目目标控制项目目标控制全过程上或固定点上。按板脊与基层面的空隙（根据装修详图）找垂直。按吊出的垂线，连结两点作为起始层挂装板材的基准，在基层立面上按板材尺寸和健隙宽度，弹出横平竖直的分格果线。（3）按设计要求在板端面需钻孔的位置，预先划线、集中钻孔，孔径5孔深30mm,孔的纵向与端面一致。（4）金属挂件安装，按照装修设计规定的具体位置将8#槽钢与墙面预埋件电焊固定，外侧安装1.5OX5O角钢与连接片。挂件安装严格按照设计及放出的墨线安装，螺栓旋紧，使之达到设计质量要求。（5）板材安装由指定立面开始，由下而上依次按一个方向顺序安装，尽量避免交叉作业以减少偏差，并注意板材色泽的一致性。每皮板材安装完成，应做一次外墙误差的调较，再进入下一道工序。（6）每一施工段安装后经检查无误，清扫拼接缝，嵌入填充材料（橡胶条或泡沫圆条）然后用打胶机涂封硅胶。涂封前在板缘两侧粘贴防护胶带。涂封后使用勾缝工具勾出凹缝，但涂封硅胶须避开雨天及板材受潮时。（7）打胶完成后进行检查，保证硅胶涂封密实，勾缝满足要求后拆除胶带、清洗板面，清理操作面，进入后一个施工段。2.外墙玻璃幕墙（1）玻璃幕墙设计须由有设计资质的单位设计，并由有幕墙施工资质的施工单位施工。（2）用于幕墙上所有材料必须有产品合作证，进场验收内容包括铝材的截面尺寸：铝材的涂膜厚度，玻璃的几何尺寸，联结件的几何3 .水泥砂浆楼地面（1）基层面清洁后刷水灰比为0405的素水泥浆，用竹扫把均匀涂刷，随刷随做找平层，并控制一次涂刷面积不宜过大。（2）根据室内+50Cm水平线，在地面四周做灰饼，然后拉线做中间灰饼（大面积的宜用水准仪辅助灰饼制作）。再用干硬性水泥砂浆做冲筋，冲筋间距1.5m左右。（3）对混凝土基层采用干硬性水泥砂浆，砂浆外表湿润松散，手握成团，不泌水分。按照设计要求，先铺10厚1：3水泥砂浆找平。后做1：2水泥砂浆面层。操作时先在两冲筋之间均匀地铺上砂浆，比冲筋面略高，然后用刮尺以冲筋为准刮平，拍实。待表面水分稍干后，用木抹子打磨，将砂眼、凹坑、脚印打磨掉，操作人员在操作半径内打磨完后，即用水灰比为0.60.8的纯水泥浆均匀涂满在面上（约1.2mm厚），再用铁抹子抹光。向后退着操作，在水泥砂浆终凝前完成。（4）在水泥浆初凝前，用铁板抹子压抹第二遍。要把握人站在上面有脚印但不下陷的火侯，要求不漏压，做到压实、压光：凹坑、砂眼和脚印都要填补压平。（5）在水泥砂浆终凝前，此时人踩上去有细微脚印，当试抹无抹纹时，即可用铁板抹压第三遍，压时用劲稍大一些，把第二遍压光时留下的抹纹、细孔等抹平，达到压平、压实、压光。（6）水泥砂浆完工后，第二天要及时浇水养护，必要时蓄水养护,养护时间不宜少于7天。4 .花岗岩楼地面（1）同一房间、开间应按配花、品种挑选尺寸基本一致、色泽均匀、纹理通顺的板材进行预编，编号后分类存放。绘制铺贴大样图,分块排列布置要对称在厅、房与走道连通处，拼缝应贯通：走道、厅房如用不同颜色花样的，分色线应设于门口内侧；靠墙（柱）一侧的板块，离墙（柱）的宽度应一致。（2）在四周墙身+50Cm处弹好水平墨线、各开间中心线及花样品种分格线。按预排编号铺好每开间及走面左右两侧标准行后，再进行拉线铺贴。（3）铺贴前先将基层浇水湿润，刷水灰比为0.5左右素水泥浆,水泥浆随刷随铺砂浆，不得有风干现象。（4）采用1:3干硬性水泥砂浆，以湿润松散、手握成团，不泌水为准。虚铺厚度以3334左右，用铁板拍实抹'F,然后进行板块预铺。对准纵横缝，用木锤着力敲击板中部，振实砂浆至铺设高度，将板块掀起检查砂浆表面与石板底相吻合后，在砂浆表面先用喷壶适量酒水，再均匀撤一层水泥粉，把板块对准铺贴。如砂浆表面与板块底有空虚处应用砂浆填补。铺贴时四角要同时着落，再用木锤着力敲击至平正。铺贴顺序应由内向外逐行挂线铺贴:（5）铺贴板块24h后，检查板块表面有无断裂、空鼓，合格后用稀水泥掺与板材相同颜色刷缝填饱满，随即用干软布擦拭至无残灰污迹为止。铺好的石板在至少两天内不得行人堆放物品。5 .防滑地稀楼面（1）铺贴前弹出+50Cm标高水平墨线，各开间中心十字线及花样品种分格线。（2）地砖在进行铺贴的前一天应浸透、晾干备用。（3）根据水平线制作灰饼，用匏尺推出冲筋。（4）地基浇水海润后，刷水灰比为0.5的素水泥浆。（5）根据冲筋的厚度，用1:3干硬性水泥砂浆抹铺结合层，水泥砂浆以手握成团，不泌水为准。结合层用靠尺及木蟹压平打实。抹铺结合层应在基层保持湿润且已刷水泥浆未风干时。（6）对照中心十字线在结合层面上弹出地砖控制线，靠墙的一行应与堵距离一致，控制线间距一般为每5块地砖一条。（7）根据控制线先铺贴左右靠边基准行的地砖，以后根据基准行由内而外挂线逐行铺贴。用4厚水泥胶结合层涂满地破背面，对准挂线及健子，将地砖铺贴上，用小木锤着力敲击至平正。水泥胶结合层按水泥：107胶:水=1:0.102的重量比配制。挤出的水泥胶要及时清干净。（8）在粘贴地瓶的水泥胶凝固后，用白水泥掺颜料调制成地砖色嵌缝，最后用锯末和棉丝将表面擦净。（9）在弹地砖控制线时尽量避免出现小半块乃至小于5cm的小镶条，凡有坡水要求的必须做好泛水找坡，不得产生积水现象。应使地漏位于地砖缝上，并在地漏周边呈米字形幅射切割地砖，消灭坐水等质量通病。在穿楼板的管道处，做300高以上锥体，防止楼板渗漏。（10）卫生间等穿楼板管道安装完毕，必须补洞且经验收无渗漏（5）油漆要严格按照施工工艺要求进行施工。砂皮要打透，墙面做好后要求达到明亮、平整、无透底、无漏刷现象发生。7.瓷稀墙面（1）在清理干净的基层表面浇水湿透，抹底灰。抹底灰要吊垂直、找规矩、贴灰饼、冲筋，力求整体完美。（2）在洁净的底灰上，依照室内标准水平线，找出地面标高，按贴砖的面积，计算纵横的皮数，用水平尺找平，并弹出瓷砖的水平和垂直控制线。（3）铺贴瓷砖时，应先贴若干块废瓷废标志块，上下用托线板挂直，作为粘贴厚度的依据，横向每隔1.5m左右做一个标志块，用拉线或靠尺校正平整度。（4）按地面水平线嵌上一根竟尺，并用水平尺校正，做为第一行瓷砖铺贴依据。铺贴时，瓷6专下口坐在靠尺上，防止滑移并确保横平竖宜。（5）贴瓷砖宜从阴阳角处开始，由下而上铺贴。铺贴要严格根据标志块控制其平整度。低于标志块的，应取下重新抹满刀灰再铺，不得在砖上处塞灰，否则会产生空鼓现象。在铺贴中，如有瓷砖规格尺寸或几何形状不等时应随时调整，墙裙最上口应成一条宜线。（6）瓷砖铺贴排放应尽量保持镶边整块，否则也应在预排时计算好尺寸，尽量避免小半块或35Cm镶小条的情况。（7）铺贴瓷砖应先贴大面，后贴阴阳角，凹槽等费工多、难度大的部位。（8）铺贴完工后进行质量检杳，用清水将瓷砖面擦洗净。接健处用与瓷砖颜色相同的白水泥擦嵌密实。8.轻钢龙骨吊顶（1）吊杆下端螺丝与吊钩相连，在吊钩连接孔的上下各用一只螺帽拧牢，待龙骨标高和平整度校正正确后，将螺帽拧紧，使吊杆下端螺丝杆伸出连接孔20mm左右，防止平顶使用中螺帽受振脱落。（2）吊杆的直径，间距和固定方法按设计图规定取直径1（）吊筋，中距1200预埋入楼板内。进行龙骨安装前将吊杆找出，调直。（3）主龙骨按设计要求采用的龙骨系列，将主龙骨压入吊钩内，其背面和开口面要间隔，与吊钩内侧面贴紧。主龙骨连接靠专用接插件，相邻大龙骨的接头要错开50Omm以上。间距11（X）,（4）根据设在墙柱上的平顶标高控制墨线，在整间平顶范闱内拉统长细钢丝，垂直于主龙骨每35m一根来检杳主龙骨的标高和起拱度。然后，通过调整吊钩高度来确保平顶主龙骨标高、起拱度和平整度的正确性。并用拉统长麻线的方法，来检查和调整每根主龙骨的顺宜程序，要做到每根主龙骨顺宜。（5）安装次龙骨，次龙骨间距600X600,从中央向两边用次龙骨挂件吊挂在主龙骨上，次龙骨的接头采用专用接插件连接。次龙骨安装完毕也要采用拉统长麻线的方法检查和调正至顺直。（6）各种外露的铁件（吊杆、吊钩）必须做防锈处理：吊顶内的空调、消防、用电及电讯管道必须独立架设；焊接件必须焊缝饱满,吊钩、挂件必须拧夹牢固。（7）安装微孔纸面石膏板。将石膏板托起就位，向已铺好的石膏板推紧，经仔细检查，认真调整，使拼缝横平竖宜和紧密且板面平整后，用自攻螺丝枪将自攻螺丝钉拧送入石膏板和轻钢龙骨。螺钉钉帽端面与石膏板面平。（8）油漆：先用油性腻子对自攻螺丝钉帽帽孔进行批嵌，待第一道腻子硬化后，用砂纸磨平，修嵌第二道腻子，待腻子硬化后，再用砂纸磨平。然后用喷枪喷涂两度白色无光油漆。6.5体艺馆网架与屋面板安装施工6.5.1 网架结构施工本工程网架分项工程应由业主单位、监理单位和总承包单位三方共同进行考察确定其专业施工单位，由专业施工单位根据设计院方案图进一步细化网架专业设计，经设计院确认后，由专业施工单位编制出具体的网架制作和安装施工组织设计方案，报监理和总包单位确认。总承包单位作为总包，将认真履行好总包责职，以确保工程进度、质量、安全。1.网架安装方案体艺馆网架安装工程的施工，根据现场条件采用高空散装法进行安装方案。先搭设满堂钢管脚手架，脚手架上使用活动荷载考虑200Kgmj,活荷载+脚手架自重应W设计允许荷载。把网架零部件堆放在起吊点附近，通过垂直运输机械将网架零部件送到脚手架平台上，然后运至安装地点就位安装，零部件以福为单位运至安装位置后,3 .网架安装顺序示意图:Q下弦球上弦球上弦杆腹杆下弦杆网架安装顺序图4 .网架结构防腐涂装<D施工准备根据设计图纸要求，选用底漆及面漆。准备除锈机械，涂刷工具。涂装前钢网架结构构件已检查验收，并符合设计要求。防腐涂装作业在公司油漆厂区进行，油漆厂区具有防火和量、重心位置和定位标号3.面漆涂装：面漆为防火涂料时，应选择消防管理部门确认合格的防火涂料产品和专业施工队伍。面漆涂装需待现场安装结束后才进行。同样在涂装面漆前需对钢结构表面，尘土等杂物进行处理。面漆调制选择颜色一致的面漆，总制的稀料合适，面漆使用前要充分搅拌，保持色泽均匀。其工作粘度、稠度应保证涂装时不流坠，不显刷纹。面漆在涂装过程中应不断搅和，涂刷方法和方向与底漆涂装相同。4涂层检查与验收（1） .表面涂装施工时和施工后，应对涂装过的工件进行保护，防止飞扬尘土和其他杂物。（2） .涂装后处理检查，应该是涂层颜色一致，色泽鲜明，光亮,不起皱皮，不起疙瘩。（3） .涂装漆膜厚度的测定,用触点式漆膜测厚仪测定漆膜厚度,漆膜测厚仪一般测定3点厚度，取其平均值。5成品保护（1） .钢构件涂装后加以临时围护隔离，防止踏踩，损伤涂层。（2） .钢构件涂装后，在4小时之内遇有大风或下雨时，则加以覆盖，防止粘染尘土和水气，影响涂层的附着力。加工制作。1.准备工作屋面材料应按计划规定次序分别分批到达现场，做到逐步安装，逐步到达，确保不因缺货而停工。屋面板在吊装前必须保持平衡，吊装用尼龙带宽度三200mm,包装好的板必须放在牢固的平坦的地面上，在底部按板型不同垫入垫板，板存放应略有倾斜，以排放积水。放在露天应把板盖住。在搬运时必须轻拿轻放，保证板的油漆不受损坏，以及钢板不受折弯等变形。起吊时必须注意底下应用角钢或木块等作垫块，而且一次起吊数量不宜过多，要随时检查吊装绳索的安全，起吊时，屋面板下严禁站人。2.楝条、马道、天沟的安装2.1 橡条安装先在网架上弦平面铺设施工走道，然后用卷扬机或塔吊、汽吊把楝条提升到网架上弦杆上，柳条不能集中堆放，以防止对上弦杆产生弯曲，榭条在安装时，必须先检查支托高差，弹出中心线，燃条个别地方较高或较低必须想办法整平，各擦条间的高差必须严格控制。椽条对接或檄条与支托板焊接时必须实行双面焊，且焊缝质量达到三级焊缝要求。2.2 钢天沟的安装钢天沟安装前，应对支承钢天沟的柳条进行测量，对高低不平应进行整、忆并按排水方向进行适当起坡（不超过20mm）以防天沟积水，安装钢天沟时，必须用线拉直后进行点焊，然后进行清理和正式钉必须垂直于榭条，纵横向的螺钉必须成一直线，并必须安装到位，松紧程度适当；将第一块屋面板卡在第一个固定座上，要保证安装到位，边缘应完全接触，并且平宜，从而保证良好的固定性能。安装第二个固定座时应将固定座的专用端压在第一块板的肋上，然后在用FI攻螺钉与橡条紧固，再把第二块板扣压在此固定座上,并且检查上下两块之间的接缝是否平滑，以保证良好的防水效果。固定座的连锁肋条和屋面板的中心肋条应完全咬合咬达到完全连锁，重叠在下面的外肋边的凹肩时，应听到清晰的“咔哒”声。当屋面坡度较小时，需用下弯板手将钢板下缘（亦即紧着天沟的钢板）的平板部分向下弯往，以免雨水沿着钢板逆流。用同样的方法安装后面的板。安装前准备：安装前应检查棵条、板、天沟的材料、规格尺寸、外观质量、损伤、污垢等。不合格的及时处理。同时检查槐条支承钢梁质量及钢梁条件，安全设施和施工条件设施，如架子、电焊机、电源、行车通道、堆放场地等。3.2屋脊堵头及屋脊板的安装a.放线定位第一块屋存板的起始基准线，顺安装方向定出屋行堵头及屋脊堵头两边线的安装控制线。b.安装屋存堵头板，堵头板与压型板接触部位满涂防水胶，然后安装定位并用拉钾钉固定，以防水胶将固定件密封防止渗漏，依次安装后续堵头。33电缆线路安装3.3.1电缆桥架安装(1)安装条件：要配合土建施工，预留孔洞、预埋件符合设计要求，牢固，强度合格。(2)电缆支架安装固定选用金属膨胀螺栓，一般为M10-M12,支吊架根据设计图纸选用定型产品配套使用。(3)根据要求确定电缆桥架的架设走向，确定安装位置，桥架水平敷设时的距地高度一般不宜低于2.5m,并宜按荷载曲线选取最佳跨距进行支撑，跨距一般为2m,垂直敷设时，其固定点间距不宜大于2m。(4)电缆桥架不宜敷设在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方，否则应采用防腐、隔热措施。(5)电缆桥架在穿过防火墙及防火模板时，应采取防火隔离措施。(6)电缆桥架全长应具有可竟的电气连接并可靠接地，在伸缩缝或软连接时需采用编织铜线连接。3.3.2电缆的敷设(1)制定敷设计划，列出电缆清单，准备必要的机具，核定电缆的规格型号，电压等级及电缆绝缘，在竖井或桥架上放电缆事先还需搭好脚手架。(2)电缆外观检查，须有出厂合格证，外表绝缘层完好，无机械损伤，扭曲现象，绝缘电阻在5MQ以上，高压电缆敷设前，应进行预试，电缆两端应封好，不能受潮。梯应安装于楼梯口的里侧上方，安全出口标志灯，距地高度宜不低于2米。3.5.5其它灯具及开关插座的安装(1)灯具安装前，对灯具安装有妨碍的模板、脚手架应拆除；顶棚、墙面等摸灰工作应完成，地面清理工作应结束。(2)灯具及其配件应齐全，并应无机械损伤、变形、油漆剥落和灯革破裂等缺陷。(3)需接地或接零的灯具、插座、开关金属外壳，应由接地螺拴连接。(4)器具表面清洁，灯具内外干净明亮,吊杆垂直,双链平行，导线与器具连接不伤线芯，连接紧密牢固。(5)照明器具的规格、型，必须符合设计要求，安装位置正确，牢固，大型灯具等安装用的吊钩，预埋件必须埋设牢固。(6)同一室内或场所成排安装的灯具，其中心线偏差不应大于5mmO(7)灯具固定应牢固可靠，每个灯具固定用的螺钉或螺栓不应少于2个。当吊灯灯具重量大于3kg时，应采用预埋吊钩或螺栓固定。(8)嵌入顶棚内的装饰灯具应固定在专设的框架上，导线不应贴近灯具外壳，且在灯盒内应留有余量，灯具的边框应紧贴在顶棚面上。(9)口光灯管组合的开启式灯具，灯具排列应整齐，其金属或塑料的间隔片不应有扭曲等缺陷。3.5.6插座的安装(1)插座是长期带电的电器，是线路中最容易发生故障的地方，接线孔排列位置不能接错，面对插座单相双孔插座在垂宜排列时.，上孔接相线，下孔接零线，水平排列时，右孔接相线，左孔接零线，单相三孔插座，上孔接保护接地(零)线，右孔接相线，左孔接工作零线。(2)交宜流或电源不同的插座安装在同一场所时，应有明显的标志便于使用时区别。(3)插座的面板安装不应倾斜，面板四周应紧贴建筑物表面无缝隙、孔洞，面板安装后表面应清洁。(4)插座的接地(零)线应采用多股铜芯专用接地导线敷设，不应用工作零线兼做保护接地(或接零)线。(5)在潮湿场所，应采用密封良好的防水放溅插座。357开关的安装(1)灯开关的安装要求在建筑墙体表面装饰工程结束后进行。高度应便于操作，距地1.4m安装。(2)开关接线时，应仔细辩认导线，连接正确，安装好的开关面板应紧贴建筑物装饰面，安装孔上有装饰帽的应一并装好。(3)开关的通断位置应一致，且操作灵活，接触可靠。相线应经开关控制。3. 5.8配电箱(板)安装(1)照明配电箱(板)内的交流、直流或不同电压等级的电源，应具有明显的标志。(2)导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。(3)照明配电箱(板)内，应分别设置零线和保护地线(PE)汇流排，零线和保护线应在汇流排上连接，不得绞接，并应有编号。(4)照明配电箱位置正确，部件齐全，箱体开孔合适，切口整齐,暗式配电箱盖紧贴墙面，零线经汇流排连接，无绞连现象，箱体(盘)油漆完整，箱内外清洁，箱盖开闭灵活，箱内接线整齐，I川路编号齐全、正确、箱壳接地良好。(5)箱、盘、板垂直度，体高50mm以下，允许偏差1.5mm,体高50mm及其以上，允许偏差3mm：成排灯具中心线，允许偏差5mm；明、暗开关、插座的面板，并列安装高差小于0.5mm：同一现场高差小于5mm,板而垂直度不大于0.5mm。(6)照明配线，应按设计要求的相序分配负荷，尽量三相负荷平衡，在配电箱(板)上，应标明用电回路名称、字迹清楚，施工时除按本节条款外，应按国标GB5025996执行。3.6接地与避雷系统安装3 .6.1防雷系统安装(1)本工程防雷按二类防雷建筑考虑。整个屋面均与避雷网连接,利用建筑柱构造内主筋作为防宙用下线，利用大楼基础地粱、桩基、沉台等内部钢筋作接地装置，接地电阻小于1欧姆。对有电子设备的机房设置雷电过电压防护装置。(2)本
