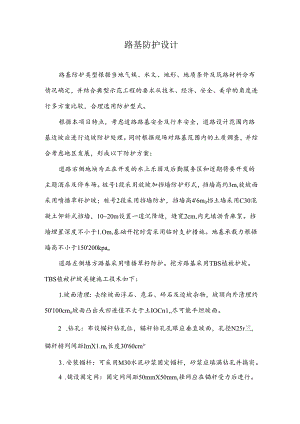

路基防护设计.docx

路基防护设计路基防护类型根据当地气候、水文、地形、地质条件及筑路材料分布情况确定，并结合典型示范工程的要求从技术、经济、安全、美学的角度进行多方案比较，合理选用防护型式。根据本项目特点，考虑道路路基安全及行车安全，道路设计范围内路基边坡应进行边坡防护处理。同时根据现场对路基范围内的土质调查，并综合考虑地区发展，形成以下防护方案：道路右侧地块为正在开发的水上乐园及后勤服务区和近期将要开发的主题酒店及停车场。桩号1段采用放坡加挡墙防护形式，挡墙高约3m,放坡面采用喷播草籽护坡；桩号2段采用挡墙防护，挡墙高4'6m0挡土墙采用C30混凝土仰斜式挡墙，1020m设置一道沉降缝，缝宽2cm,内充填沥青麻絮。挡墙埋置深度不小于1.Om,基础开挖时需采用临时支护措施。地基承载力根据墙高不小于150'200kpao道路左侧填方潞基采用喷播草籽防护。挖方路基采用TBS植被护坡。TBS植被护坡关键施工技术如下：1.坡面清理：去除坡面浮石、危石、碎石及边坡杂物，坡顶向外清理约50'100cmo坡面凸出或凹进值不大于土IOCn1,尽可能平坦坡面。2 .钻孔：布设锚杆钻孔位，锚杆钻孔孔眼应垂直坡面，孔径N25r三,锚杆排列间距ImX1.m,长度30'60cm°3 .安装锚杆：可采用M30水泥砂浆固定锚杆，砂浆应填满钻孔并捣实。4 .铺设固定网：固定网间距50mmX50mm,挂网应在锚杆受力后进行。固定网必须张拉紧，网间搭接宽度不小于5cmO种植土应选择工地原有的清淤表土或附近农田土粉碎过8mm筛，含水量不得超过20%,5 .喷射基材混合物：喷射基材混合物前必需充分潮湿坡面，间隔Im设置一个厚度操纵标桩，以保证喷射厚度达到设计要求。喷枪与受喷面应垂直，避免仰喷，凹凸死角要充分满喷。操纵风压风量，保证风压在4500'5500Pa范围内。喷射时应按从左到右、从上到下的顺序进行，保证无漏喷。6 .前期养护：施工完成后应采用高压喷雾器将养护水成雾状均匀的潮湿坡面基材混合物，留意操纵好喷头与坡面的距离和移动速度，以防高压射流水冲击坡面形成径流冲走基材混合物及种子，影响发芽。发芽期养护潮湿深度应控制在3,5cm,幼苗期根据植物根系的进展逐渐加大道5'15cm0前期养护时间为45天左右，每天养护两次，早晚各一次。潞基防撞栏杆设计：在桩号1左侧填方高2.5'8.Om.桩号2右侧填方高2.0'8.6m,为保证车辆及行人安全，在土路肩上设置防撞栏杆，防撞栏杆等级为B级，栏杆材质为Q345qC,栏杆基础采用C30混凝土基础。
