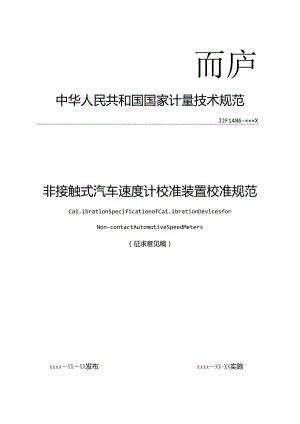

而庐中华人民共和国国家计量技术规范JJF1486-×××X非接触式汽车速度计校准装置校准规范Ca1.ibrationSpecificationofCa1.ibrationDevicesforNon-contactAutomotiveSpeedMeters（征求意见稿）xxxxXXXX发布xxxxXX-XX实施家市场监督管理总局发布JJFX××-202XJJF1486-××××代替JJF1486-2014非接触式汽车速度计校准装置校准规范Ca1.ibrationSpecificationofCa1.ibrationDevicesforNon-contactAutomotiveSpeedMeters归口单位：全国法制计量管理计量技术委员会机动车检验检测分技术委员会主要起草单位：广西壮族自治区计量检测研究院上海市汽车运输科学技术研究所北京市计量检测科学研究院参加起草单位：上海机动车检测中心淄博赛格电子有限公司淄博创宇电子有限公司广东南仪计量测控技术有限公司本规范委托全国法制计量管理计量技术委员会机动车检验检测分技术委员会负责解释本规范主要起草人:参加起草人:目录引言IiI范围12引用文件I3术语13.1校准装置工作面14概述15计量特性35.1 线速度35.2 距离36校准条件36.1 环境条件36.2 测员标准及其他设备36.3 项目和校准方法47.1 校准项目47.2 校准方法47.2.2 线速度57.2.3 距离68校准结果表达89复校时间间隔8附录A非接触式汽车速度计校准装置校准记录9附录B校准证书（内页）内容I1.附录C非接触式汽车速度计校准装置示值误差测量不确定度评定示例12引言JJF1.O7谭国家计量校准规范编写规则、JJF100I4通用计量术语及定义、JJF1059.1%测最不确定度评定与表示共同构成支掠本规范制定工作的基珈性系列规范.本规范主要参考JJF1.I93-2008非接触式汽车速度计校准规范hJJFI6I2-20I7非接触式测距测速仪校准规范编制而成。与JJF1468-2014相比，除编辑性修改外,本规范主耍技术变化如下：删除了术语线速度和线距离： 修改f术语校准装置工作面的定义（见3.1）： 修改了概述（见4）： 修改了计量特性“线距离”为“距离”（见5.2）： 增加/计发特性线速度和即离的显示装置分辨力（见5.1.2和5.2.2）；一修改了计量特性距离测量范围为：（1.001000.00）m（见5.2.1）：-修改了计量特性中线速度、距离的示值误差和重知性,统用相对误差表示（见5.1.3,5.1.4、5.2.3和524）；修改了表1中长量爪游标卡尺为卡尺，测量范围：（0-300）mm.MPE：±0.04nn（见6.2）：增加了n尺,（O-I100）mm,MPE：±0.06mm（见6.2）；-修改转速频率仪为转速测量仪，测员范用：（1060000）rmin,准确度等级：0.01级（见6.2）：增加了非接触式速度距离测电装置，测敢疮围：（5.00I80.00）km/h,（1.（）0-1000.00）m.MPE：±0.（）6%<½6.2）s删除了数字式电秒表： 删除了表2校准项目中的基本要求及其校准方法： 增加/校准前检查（见721）： 增加了线速度显示装置分辨力的校准方法（见7.22.1）：-修改了线速度的校准点（见722.2）修改使用转速测量仪校准线速度示值误差方法的描述和计算公式（见7.2.2.2.）s增加了使用非接触式速度距离测量装置校准线速度的方法（见7.222）：调整J'线速度揖应性测量的校准点为线速度校准点的一个中间校准点（见7.2.23）：-增加了距离显示装置分辨力的校准方法（见7.23.1）；修改了距离的校准点（见7.232）修改了使用转速测量仪校准距离示值误差的方法和计算公式（7.23.2）； 增加了使用非接触式速度即离测量装理校准距离的方法（见7.23.2）； 调整了距离重史性测量的校准点为距离校准点的一个中间校准点（见7.233）； 删除了附录A速度-时间法校准距离示值误差。本规范历次版本发布情况为： JJF1468-2014I1.1.非接触式汽车速度计校准装置校准规范1范围本规范适用丁同步齿形带式和滚筒式非接触式汽车速度计校准装置（以下简称校准装置）的校准。2引用文件本规范引用r下列文件：JJF1.193-2008非接触式汽车速度计校准规范JJFI612-2OI7非接触式测距测速仪校准规范凡是注日期的引用文件，仪注日期的版本适用于本规范。凡是不注日期的引用文件,其及新版本（包括所有的修改单）适用于本规范。3术语3.1校准装置工作面workingsurfaceforca1.ibrationdevice用于校准非接触式汽车速度计的工作区域。包括同步尚形带外测的平整表面及滚筒的轴向表面。4概述校准装置用手校准非接触式汽车速度计。根据其结构原理可分为同步齿形带式和滚筒式两种形式（见图I、图2）。同步齿形带式校准装置般由同步齿形带、同步齿轮、转速传感器、驱动电机、显示装置等组成，滚筒式校准装置一般由滚筒、转速传感器、驱动电机、显示装置等组成.工作原理是通过同步齿形带工作面或滚筒工作面模拟路面移动，转速传感器将机械旋转殳转变为电脉冲或数字信号，经计算处理，显示线速度和距离。图1同步齿形带式校准装置原理示意图图2滚筒式校准装置原理示意图5计量特性5.1 线速度5.1.1 测员范I羽(5.180.00)km/h.5.1.2 显示装置分辨力一般不大于0.01km/h.5.1.3 示值误差般不超过±0.20%。5.1.4 出庭性一般不超过0.10%.5.2 距离5.2.1 测量范围(1.00-1000.00)m.5.2.2 显示装置分辨力：一般不大于0.01m5.2.3 示值误差一般不超过土0.20%.5.2.4 重更性股不超过0.10%。注：本规范中的计量特梃不作合格判定，仅供叁考.6校准条件6.1 环境条件6.1.1 温度：(040),C；6.1.2 相对湿度：不大于85%；6.1.3 校准应在周围的污染、振动、电磁干扰对校准结果无影响的环境下进行。6.2 测量标准及其他设备测量标准及其他设备见表1。表1测量标准及其他设备序号名称主要技术指标备注I卡尺测值范围：(0300)mmMPE：÷0.04mm可选择满足要求的其他氏度测量仪器2JT尺测最能BS：(5OI1OO)mmMPE：±0.06mm3转速测量仪测量范围r(IO60000)r11in准确度等被：0.01级二者可选其一4非接触式速度距离测量装置速度：测fit范围：(5.00780.00)knVhMPE：±0.06%距离：测量范围r<1.00-1000,00>mMPE：±0.06%7校准项目和校准方法7.1校准项目校准项目见表2。表2校准项目一览表序号校准项目I线速度2距国7.2校准方法7.2.1 校准前检杳观察校准装置的工作面，应大非接触式汽车速度计传感器要求的工作面积。(1)同步齿形带式校准装置在生同步齿轮的齿形带外侧平整表面的中间位置，用卡尺或其他长度测量仪器测量齿轮直径(含同步齿形带)3次，每次测用使同步齿轮旋转约120",取3次测量的算术平均值万作为被校校准装巴直径实测值。(2)滚筒式校准装置在滚筒工作面上常用区域的中间位置，用兀尺或其他长度测量仪器测量滚筒直径3次,每次测量使滚简旋转约120。，取3次测量的算术平均值万作为被校校准装置直径实测值。7.2.2 线速度7221测量范用及显示装置分辨力将校准装置调至线速度检测状态，调节校准装置线速度至5km/h,逐步增大至180km/h,观察校准装置的显示装巴，记录线速度测量范用及分辨力。7.2.3 .2示值误差建议选取IOkm40km/h、60km/h、80km/h、12()km/h,180km/h六个速度点进行校准，也可以按照实际使用要求选取校准点。(1)使用转速测员仪校准（1）在主同步齿轮端面或滚筒工作面的适当位置.粘贴反光标记，校准装置处于线速度检测状态，将转速测量仪调至转速档并将其传感器对准反光标记，将校准装置的线速度谢节至校准点，待示值稳定后，读取转速测量仪的示值，重比测量3次,按公式(1、(2)计算线速度各校准点的示值误差.=6×105X11Dn1.式中：%第i校准点，线速度标准值，knVh(1=1,2,3,4,5,6)：X圆周率，取3.1416：D直径实测值，mm；n,第i校准点，转速测量仪3次转速示值的算术平均值，Hmin。（2）v=匕-%×100%'%式中：5,6）；v第校准点，被校校准装置的线速度示值误差，%</=1.2,3,4,匕第i校准点，被校校准装置线速度示值，km/h：V11,.第j校准点，线速度标准值，km/h。(2)使用非接触式速度距离测量装置校准按使用说明安装非接触式速度距离测量装设，校准装置处于线速度枪测状态，将线速度调节至校准点，持校准装置的示值稳定后，读取非接触式速度距离测量装置的示值,重或测址3次，按公式(3)计算线速度各校准点的示值误差.v=匕二1.X100.(3)%式中：v第1,校准点，被校校准装设的线速度示值误差，%(r=1.,2,3,4,5,6)；V1第i校准点，被校校准装置线速度示值，km/h：.第i校准点，非接触式速度距离测量装置3次线速度示值的算术平均值,km/h。7.2.23武豆性在示值误差校准时，选择一个中间校准点进行重任性测鬓。用转速测量仪或非接触式速度距离测量装置重宏测量校准装置的线速度6次，按公式(4)计算重发性。式中：s(v)一被校校准装置线速度的重:更性，%：V1-第i次转速测量仪或非接触式速度距离测量装置测得线速度示值，knh(j=1.,2,3,4,5,6)：V转速测量仪或非接触式速度距离测证装置6次测得线速度示值的算术平均值,km/h：7.2.3距离7.2.3.1 测量范围及显示装置分辨力将校准装置调至距离检测状态，启动校准装置，观察校准装置的显示装置，记录距离测量范围及分辨力。7.23.2示值误差建议选取25m、100m、200m、500m、100om五个距离点进行校准。也可以按照实际使用耍求选取校准点.<1)使用转速测量仪校准在主同步齿轮端面或滚筒工作面的适当位置粘贴反光标记，校准装置处于距离检测状态，转速测量仪调至计数档并将其传感器对准反光标记.将校准装置距离示值和转速测量仪计数值置零后，启动校准装置（测量过程中校准装置应只往一个方向转动），当校准装置距离示值接近校准点时，停止校准装置，再低速转动使转速测量仪跳变至少个计数值，记录此时转速测出仪计数值和校准装置距离示值，亚复测量3次（每次测量，转速测星:仪的计数值应相同），按公式（5）、6）计算距离各校准点的示值误差。Sa=11DNi×IOj（5）式中：S01第,校准点，距离标准值，m（/=1,2,3,4,5）：11阳周率，取3.1416；D被校校准装置的直径实测值，mm：N1第i校准点，转速测量仪计数值，r,式中：2第i校准点，被校校准装置的距离示值误差，（r=1.2,3,4,5）；S,第，校准点，被校校准装置3次距离示值的算术平均值，m：501.第i校准点，距离标准值，m.（2）使用非接触式速度距离测增装药.校准按使用说明安装非接触式速度距离测量装置，校准装置处于距离检测状态，将校准装置距离和非接触式速度距离测量装置置零后，启动校准装置（测量过程中校准装置应只往一个方向转动）。当校准装置距离示值达到校准点时，读取非接触式速度距离测量装置的距离示值，重兔测量3次，按公式（7）计算距离各校准点的示值误差。.=S二九X-（7）S（U式中：&第i校准点，被校校准装置的距离示值误差，%3=1,2,3,4,5）：Sm第i校准点,非接触式速度距离测量装置3次距离示值的算术平均值，m：Si第i校准点，被校校准装置距离示值，m。7.2.3.3重第性在示值误差校准时，选择一个中间校准点进行重知性测址,用转速测量仪或非接触式速度距离测量装置重更测量校准装置的线速度6次，按公式8)计算重复性。11US(三)=-12=XKMW式中：5(5)被校校准装四距高的重麓性，%：s,第i次测量时转速测量仪或非接触式速度距离测量装置距离示值,n(i=1.,2.3. 4.5,6)；】转速测域仪或非接触式速度距离测量装附6次线速度示值的算术平均值，m。8校准结果表达非接触式汽车速度计校准装巴经校准后出具校准证书，证书信息应符合JJF1O712OIO中第5.12条的要求，校准记录格式参见附录A,校准证书内页格式参见附录B.示值误差测属不确定度评定的示例参见附录C。9复校时间间隔非接触式汽车速度计校准装置更校时间间隔建议一般不超过1年。由于史校时间问隔的长短是由仪器的使用情况、使用者、仪器本身历量等诸因亲所决定的，因此送校单位可根据实际使用情况自主决定发校时间间隔。附录A非接触式汽车速度计校准装置校准记录委托单位器具名称型号规格制造第位出厂编号校准地点温度1C校准员校准依据湿度%核验员校准日期校准用主要标准器器具名称型号规格编号证书号有效期至校准记录H径实测(ft(mm)I23平均值线速度测量范围(kmh)分辨力(JcnVh)使用转同R测量仪校准示值误差校准点(km/h)被校校准装置示值(km/h)线速度标准值示侑误差(%)不确定度(%X*=2)转速测用:仪示值(rmin>线速度(km/h)I23平均值重乂性123456更复性()使用非接触式速度距离测琏装置核准示值误校准点(kmh)被校校准装置示值(km/h)非接触式速度距曲测盘装置示值(km/h)示值误差(%)不确定度(%X*=2)I23平均值重复性123456更复性()距离测录范E0(m)分辨力(m)使用转速测修仪校准示依误差校准点(m)距离陵校校准装置示值(m>示但误差(%)不确定度(%)(A=2)计数值(r)距国(m)123平均值理史性I23456重更性(%)使用非接触乂:速度距离M疑装置校准示依误差校准点(m)技校校准装置示值(m)非接触式速度距研测量装置示值(m)示值误差()不确定度(%)(=2)123平均值IR复性I23456曳复性()附录B校准证书（内页）内容校准顶F1.技术要求校准结果线速度测量数附<5.00-180.W)km'h显示装置分辨力般不大于0.01km/h示值误差一般不超过±0.20%揖史性股不超过±00%线距离测做范明(1.00-1000.00)m显示装置分辨力殷不大于0.01m示值误差一般不超过±0.20%理复性-般不超过±0.10%附录C非接触式汽车速度计校准装置示值误差测量不确定度评定示例以同步齿形带式校准装置为例）C.I使用转速测量仪测出线速度C.1.1测量方法同步齿形带式非接触式汽车速度计校准装鼠（以下简称校准装置）的线速度校准是通过在主同步齿轮的端面粘贴反光标记，用转速测量仪测量校准装置的转速，将转速平均值乘以周长，计算出校准装置工作面移动的线速度作为线速度标准值，校准装置的线速度示值与上述线速度标准值之差即为线速度示值误差。C.1.2测量模型6X10'X11Dn式中：a线速度示值误差，%：V被校校准装置线速度示值，knvh；11圆周率，取3.1416；D直径实测值，mm：”转速测量仪示值，r/min。C.1.3方差和灵敏系数/(不)=<m2(V)+Cvs)+(C2)计小3认I端VJ1.hG=:G=*=,V6×IOT×11DnSD6×G=垫=K_Tn6×O'Dz以80kmh校准点为例，取V=79.96km,'h,D=217.1Omm,=1954.134,WJ:C1=0.0125：q=-0.0046：q=-0,0005C.1.4输入量的标准不确定度评定C.I.4.I校准装置线速度示值V引入的标准不确定度分量“)校准装置线速度示值丫引入的不确定度主要来源于测量结果垂且性及数显仪器的分辨力。(1)测量结果重复性引入的不确定度分量/(V)，采用A类评定方法。在校准装置正常工况条件下,在80km/h校准点,重发测量10次,得到如卜微据：79.969kin，h、79.968km/h.79.967k111'.79.967knVhs79.968knvh.79.97OknVh、79.968km/h、79.966km/h,79.968km/h,79.967k11Vh。平均值=79.968k11h,单次实收标准差：(v1.-vys(V)=0.0011km/hD10-1实际测量时，在重灾性条件下连续测量3次，以3次测量的算术平均值作为测量结果，则可得标准不确定度为：v)M1(V)=+=0.0006knVh(2)校准装置分辨力引入的不确定度分量4(V),采用B类评定方法。校准装置线速度示值的分辩力为0.01km/h,其限化误差以等概率分布(矩形分布)落在宽度为(0.01km/h)/2=0.005km/h的区间内。考虑其引入的标准不确定度为：=0.0029km.'h外V)和%”)取其大者作为校准装四线速度示值引入的标准不确定度,即:H(V)=M2(V)=0.0029km/hC.1.4.2直径。引入的标准不确定度分量M(D)直径。引入的不确定度主要来源于卡尺最大允许误差和测量时的夹角，采用B类评定方法。(1)卡尺的最大允许误差：±().04mm,取其半宽，按均匀分布，则：W1(D)=*=0.023nn(2)卡尺测知时，测址而不处丁轴裁面上时会引入误差。估计测砧面与轴截面之夹角不超过2。，按正态分布，则：(IN(I-cos2o)×D八C-,D)=0.044mm3两个分量互不相关，输入量。引入的标准不确定度分量为：MO)='.02于+0.()44?=0.050mmC.1.4.3转速引入的标准不确定度分量(“)转速引入的不确定度主要来源于转速测量仪的最大允许误差,采用B类评定方法。转速测量仪转速的最大允许误差为±001%,取其半宽，按均匀分布，则：/、0.01%X1954.134n.7.un)=产=0.113rmn3C.1.5输出量的标准不确定度分地一览表序号输入量估计值的标准不确定度评定输出量估计值的相对标准不确定度分量来源符号数值灵敏系数GXMT)I校准装置线速度分辨力u(V)0.0029k11Vh0.01250.000042直径测量误差/XD)0.050mm-0.00460.000233转速测fit仪误差0.113r/min-0.(XX)50.00006C.I.6合成标准不确定度由于各标准不确定度分量相互无关，故合成标准不酹定度为“(瓦)=c1.2w2(V)+Cjw2(D)+cju(j)=0.OooO4,+0.00023,+0.(XXX)6-=0.024%C.1.7扩展不确定度取&=2,则：(c1.=kiv)=0.05%C.I.8测盘不确定度报告由上述分析得校准装附线速度80k11vh校准点示值误差测量结果的不确定度为：tre1.=0.05%,Jt=2C.2使用非接触式速度距离测量装置测量线速度C.2.I测敌方法按使用说明安装非接触式速度距离测量装置，校准装置处于或速度检测状态，将线速度调节至校准点，待校准装理的示值稳定后，读取非接触式速度距离测氏装置的示值，校准装置的线速度示值与非接触式速度距高测量装附的示值之差即为线速度示值误差。C.2.2测域模型4=J-I(C3)式中：4被校校准装置的线速度示值误差，:V被校校准装置线速度示值，km/h：V0非接触式速度距离测量装置线速度示值，km/h,C.2.3方差和灵敏系数u2W=c,2f(V)+c2()(C4)以80km/h校准点为例，取V=79.96km/h,匕=80.034.则：q=0.0125：e2=-0.0125C.2.4输入量的标准不确定度评定C.2.4.1校准装置线速度示值V引入的标准不确定度分出“)校准装置线速度示值V引入的的不确定度主要来源r测量结果重狂性及数显仪器的分辨力。(I)测量结果求复性引入的不确定度分量/(V0,采用A类评定方法。在校准装置正常工况条件下，在80km/h校准点，JIi复测量IO次，得到如下数据：80.032km/h、80.034km/h、8O.O35k11Vh.8O.O35knVh,80.036km/h、80.036km/h、80.036km/h.8O.O34kmh,80.033k11vh.8O.O33knh,平均值=80.034kin，h.单次实5佥标准差:Iid1.<-V)2s(V)=M闫=0.(X)14km/h10-I实际测量时，在重复性条件下连续测量3次,以3次测量的算术平均值作为测量结果，则可得标准不确定度为:c(y)W1(V)=0.0008km/h，3（2）校准装置分魅力引入的不确定度分量W）,采用B类评定方法。校准装置线速度示值的分辩力为0.01km/h,其量化误差以等概率分布（矩形分布）落在宽度为（0.01km/h）/2=0.005km/h的区间内.考虑其引入的标准不确定度为：=0.0029km/hV）和%W）取其大者作为校准装置线速度示值引入的标准不确定度”W）.UIi：m(V)=U2(V)=0.0029km,hC.2.4.2非接触式速度距离测量装置示值匕引入的标准不确定度分量“（匕）非接触式速度距离测证装置示值%引入的不确定度主要来源r非接触式速度即熟测量装置的最大允许误差，采用B类评定方法。非接触式速度距离测显装置最大允许误差为±006%,取其半宽，按均匀分布，则：、0.06%×80.034CgI小uV0）=耳=0.028km/hC.2.5输出量的标准不确定度分地一览表序号输入量估计值的标准不确定度评定输出量估计值的相对标准不确定度分量来源符号数值灵敏系数C,×U(X)I校准装置线速度分辨力u(V)0.0029k11Vh0.01250.000042非接触式速度距离测量装置误差“M)0.028kmh-0.0125O.(XX)35C.2.6合成标准不确定度由于各标准不确定度分量相互无关，故合成标准不确定度为：w(J1.)=yc-u-(V)+c;u-(V(1.)=0.(XXKM-+0.(XX)35'=0.035%C.2.7扩展不确定度取1=2,则：Uiri=Jv)=0.07%C.2.8测量不确定度报告由上述分析得校准装置线速度80kn,h校准点示值误差测量结果的不确定度：U1.tt=0.07%,k=2C.3使用转速测量仪测量距离C.3.I测敌方法在主同步齿轮端面的适当位置粘贴反光标记，校准装置处于距离检测状态，转速测量仪调至计数档并将其传感器对准反光标记。将校准装身距离示值和转速测量仪计数值巴零后，启动校准装置(测量过程中校准装出应只往一个方向转动)，当校准装置距离示值接近校准点时，停止校准装置，再低速转动使转速测量仪示值跳变一个计数值，id录此时转速测量仪计数值和校准装置距寓示值.将转速测知仪计数值乘以主同步齿轮(含同步齿形带)的周长得到距离标准值，校准装置距离示值与上述距离标准值之差即为距离示值误差。C.3.2测量模型式中：女被校校准装置的距离示值误差，%；S被校校准装置3次距离示值的平均(ft,m：n圆周率，取3.1416：D被校校准装理的直径实测值，mm：N转速测量仪计数值，r.C.3.3方差和灵敏系数m*(.)=<f112(三)+ciu2(D)+c,u(N)(C6)H.山叭1讽S二:J一方一11DN×10'：J一而一rjV×10'3×D2：sS0，_而_11DXIO3XN2以20Om校准点为例，取S=199.72m,D=217.10mm,N=293,则：c1=0.005；C2=-0.0046；q=-0.0034C.3.4输入量的标准不确定度的评定C.3.4.I校准装置距离示值S引入的标准不确定度分量“(三)校准装置距离示值S引入的不确定度主要来源于测量结果重复性及数显仪港的分辨力。(I)测量结果重复性引入的不确定度分SbMS),采用A类评定方法。在校准装置正常工况条件下，当转速测量仪计数值为293时，记录校准装置距离示值,重史测重10次,得如下数据：199.72m、199.72m、199.72m、199.73m、199.73m、199.72m、199.72m、199.73m、199.72m、199.73m。平均值=1.99.72m,单次实验标准差:1.(5z-srNS)=IM=0.(X)52inV10-1实际测地时，在亟豆性条件下连续测量3次，以3次测量的算术平均值作为测量结果，则可得标准不确定度为：M1(三)=0.(X)3()inv3(2)校准装置分辨力引入的不确定度分量/S),采用B类评定方法。校准装置距离示值的分辩力为001m,其量化误差以等概率分布(矩形分布)落在宽度为(0.01m)/2=0.005m的区间内。考虑其引入的标准不确定度为："<5)=力*.=O.0029m3%(三)和4(三)取其大者作为校准装置距离示值引入的标准不确定度，即:IKS)=W1(三)=0.003011C.3.4.2直径。引入的标准不确定度分量“(/)直径。引入的不确定度主要来源于卡尺最大允许误差和测量时的夹角，采用B类评定方法。(1)卡尺的最大允许误差：±004mm,取其半宽，按均匀分布，贝小M1(D)=0.023mm(2)卡尺测量时，测量面不处于轴截面上时会引入误差。估计测量面与轴截面之夹角不超过2。，按正态分布，则：c(I-CoS2°)XOn./,(D)=0.044min*3两个分址互不相关，输入址。引入的标准不确定度分量为：ti(D)=0.O232+0.044:=0.050mmC.3.4.3转速测量仪计数值N引入的标准不确定度分量“(N)转速测量仪计数值N引入的不幽定度主要来源于转速测量仪的最大允许误差，采用B类评定方法。转速测量仪转数的最大允许误差为±001.%,取其半宽，按均匀分布，则：0.01%X293nu(N)=7=0.017£C.3.5输出地的标准不确定度分址一览表序号输入室估计值的标准不确定度评定输出量估计值的相对标准不确定度分量来源符号数值灵敏系数q×K.r)I校准装置距离示值重复性u(三)0.(X)30m0.0050.0022直径测Sc误差u(D)0.050mm-0.(XM60.(XX)233转速测量仪误差u(N)0.017-O.340.00006C.3.6合成标准不确定度由于各标准不确定度分量相互无关，故合成标准不确定度为：u(<5s)=7u2(三)+2(D)+cu(N)=0.OOOO22+0.00023i+0.OOOO62=0.024%C.3.7扩展不确定度取k=2,则：Uic1.=Z>s)=0.05%C.3.8测任不确定度报告由上述分析得校准装置距离2(X)n校准点示值误差测珏结果的不确定度：U1.t1.=0.05%,K=2C.4使用非接触式速度距离测量装置测证距离C.4.1测量方法按使用说明安装非接触式速度距离测量装置，校准装置处了距离检测状态，将校准装置距离和非接触式速度距离测量装置置零后，启动校准装置(测量过程中校准装置应只往个方向转动)。当校准装置距离示值达到校准点时，读取非接触式速度距离测量：装餐和校准装置的距离示值，两者之差即为距齿示值误差。C.4.2测量模型2=5-1(C7)式中：G被校校准装置的距离示值误差，%;S<1非接触式速度距离测量装置距离示值，m：5被校校准装置距离示值，m°C.4.3方差和灵岐系数u2()=CfM2(三)+Cy1.I2(Sn)GSSj以20Om校准点为例，取S=200.00m,SQ=2.132m.则:q=0.()()5；C.4.4输入量的标准不确定度的评定C441.校准装置距离示值S引入的标准不确定度分量HS)校准装置距离示值S引入的不确定度主要来源于测量结果重更性及数显仪器的分辨力.(I)测珏结果重应性引入的不确定度分量/(三),采用A类评定方法。在校准装置正常工况条件下，在2(X)n校准点重复测砧IO次，得如下数据：200.126m、200.139m、200.131m、200.136m、200.128m、200.132m、20().13Im、200.135m、200.132m、200.129m。平均值=200.132m,雎次实验标准差：KS)=(-S)2=0.(X)39In实际测地时，在血友性条件下连续测量3次，以3次测量的算术平均值作为测量结果，则可得标准不确定度为：u1.(5)=-y-=0.0023m(2)校准装良分狭力引入的不确定度分量“2(三)，采用B类评定方法。校准装巴距离示值的分辩力为0.01m,其量化误差以等概率分布(矩形分布)落在宽度为(0.()1.m)2=0.0()5m的区间内。考虑其引入的标准不确定度为：%(三)和%(三)取其大者作为校准装用距离示值引入的标准不确定度，即:m(三)=m,(三)=0.29mC.4.4,2非接触式速度隹离测量装置示值5“引入的标准不确定度分量“(又)非接触式速度距离测量装置示俏工引入的不确定度主要来源于非接触式速度距离测量装置的最大允许误差，采用B类评定方法。非接触式速度距离测证装置最大允许误差为±006%,取其半宽，按均匀分布.则：m(50)-0.06%X200.132=0.()69C.4.5输出量的标准不确定度分量一览表序号输入量估计值的标准不确定度评定输出量估计值的相对标准不确定度分量来源符号数值灵敏系数qIC1.×w(.)I校准装置距离分辨力MS)0.0029m0.0050.000012非接触式速度距离测量装置误差U(SO)0.069m-0.005O.OOO35C.4.6合成标准不确定度由r各标准不确定度分量相互无关，故合成标准不确定度为:w(Js)=yc-(三)+c1.u2(S0)=0.OOOOI2+0.00035,=0.035%C.4.7扩展不确定度取k=2,则：Ure1.=木他)=0.07%C.4.8测量不确定度的报告由上述分析得校准装置距离20Om校准点示值误差测量结果的不确定度:
