干挂石材圆柱施工实用工艺标准.doc

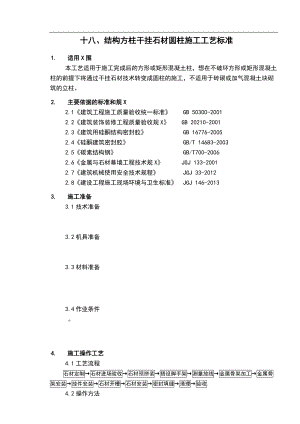

十八、结构方柱干挂石材圆柱施工工艺标准1. 适用X围本工艺适用于施工完成后的方形或矩形混凝土柱，想在不破坏方形或矩形混凝土柱的前提下将通过干挂石材技术转变成圆柱的施工，不适用于砖砌或加气混凝土块砌筑的立柱。2. 主要依据的标准和规X2.1建筑工程施工质量验收统一标准 GB 50300-20012.2建筑装饰装修工程质量验收规X GB 20210-20012.3建筑用硅酮结构密封胶 GB 16776-20052.4硅酮建筑密封胶 GB/T 14683-20032.5碳素结构钢 GB/T700-20062.6金属与石材幕墙工程技术规X JGJ 133-20012.7建筑机械使用安全技术规程 JGJ 33-20122.8建设工程施工现场环境与卫生标准 JGJ 146-20133. 施工准备3.1技术准备3.2机具准备3.3材料准备3.4作业条件。4. 施工操作工艺4.1工艺流程石材定制石材进场验收石材预拼装搭设脚手架测量放线金属骨架加工金属骨架安装挂件安装石材开槽石材安装密封填缝清理验收4.2操作方法 采用钢管扣件搭设双排脚手架，要求立杆距墙面净距不小于500mm，短横杆距墙面净距不小于300mm，架体与主体结构连接锚固结实，架子上下满铺跳板，外侧设置安全防护网。图4.2.4-1 圆形副龙骨加工示意图图4.2.6-1 金属龙骨安装示意图图4.2.9-1 石材安装示意图4.3须知事项与操作要点5. 质量标准5.1连接件、金属骨架与墙体连接施工质量控制连接件、金属骨架与墙体连接采用的是膨胀螺栓连接，在膨胀螺栓连接前先在墙面上钻孔，钻孔时应保证钻机水平垂直，钻孔深度满足要求，并要用吹风机吹出孔里的砂灰。固定金属骨架和连接件时，膨胀螺栓须将内膨胀销充分膨胀，有空隙处用胶填实，拧紧螺栓帽，将平垫、弹簧垫压平使金属骨架或连接件与柱紧贴固定。5.2石材开槽施工质量控制石材开槽前必须准确测量出开槽位置，并进展试安装，确定开槽位置后，一定要严格控制开槽深度、宽度，开设完成后将粉尘清理干净。5.3验收质量控制序号项目验收标准验收方法1外表平整度5拉线检查2里面垂直度10用吊线和角尺检查3焊接缝长度60用直尺检查4焊接缝高度5用直尺和小尖锤检查5主龙骨间距60用卷尺检查序号项目光面烧面检查方法1立面平整度13用2m靠尺检查2立面垂直度26用2m线托板检查3接缝上下0.31用直尺检查4接缝宽度0.31用塞尺检查5接缝平直23拉线检查6. 成品保护6.1在原混凝土立柱上钻孔安装龙骨时，应避开内部钢筋位置，防止立柱结构受到破坏。6.2石材进场验收完成后需堆放在坚实、平整的地面上，且每块石材均采用装泡沫与木箱进展包装，以免在堆放过程中造成污染或破损等现象。6.3石材开槽时，石材需放在带有柔性保护材料的支架上操作，防止造成石材外外表划痕。6.4拆除脚手架时，保护好安装完成后的石材，防止造成磕碰。7. 安全、环保措施7.1安全文明施工措施“一机一闸一漏保三级安全控制措施，确保用电安全。7.2环保措施8. 质量记录8.1石材幕墙检验批质量验收记录8.2工程材料/构配件/设备报审表
