2024年江苏省施工图给排水专业技术问答.docx

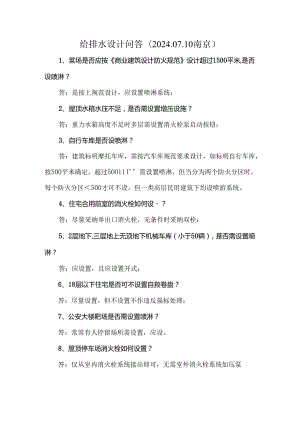

给排水设计问答（2024.07.10南京）1、菜场是否应按商业建筑设计防火规范设计超过1500平米,是否设啧淋？答：是按上规范设计，应设置喷淋系统：2、屋顶水箱水压不足，是否需设置增压设施？答：重力水箱高度不足时多层需设置消火栓泵启动按钮：3、自行车库是否设喷淋？答：建筑标明摩托车库，需按汽车库规范要求设计，如标明自行车库，按500平米确定，超过5OO11需设置喷淋，但当分为两个防火分区时，每个防火分区500才可不设。但一类高层民用建筑下均设喷游系统。4、住宅合用前室的消火栓如何设？答：尽量采纳单出口消火栓，无条件时采纳双栓：5、2层地下,三层地上无顶地下机械车库（小于50辆），是否需设置喷淋？答：应设置，且应设置开式：6、18层以下住宅是否可不设置自救卷盘？答：尽量设置，但不设置不作违反强标处理：7、公安大楼靶场是否需设置啧淋？答：常常有人停留场所需设置，应设。8、屋顶停车场消火栓如何设置？答：仅从室内消火栓系统接出即可，无需室外消火栓系统加压泵加压。9、18层商住楼是否设置喷淋？答：应在公共部位设置喷淋：10、排水管材环刚度，检查口是否标明？答：室内排水管可不注环刚度，室外需注明。车行道下为8,其他为4。检查口设置按设计要求，管材等由监理，质监部门限制：11、太阳能系统设计如何考虑？答：尽量利用屋面，无锡建设局规定：多层住宅需设置太阳能系统，12层以下至少设置5层，详细不要求肯定要60%,可按建设局要求，省里均认可。12、公寓楼消防设计？答：有“公寓”就按“旅馆建筑”设计，无论建筑是何种公寓，一律按公共建筑考虑：（学生公寓，员工公寓可按宿舍考虑）。13、小高层建筑稳压设施是否可下移？答：可以，但旁通管需满意雨力供水，不提倡从水池吸水；14、汽车库喷淋是否肯定在车位正上方？答：不肯定在正上方。喷头在4m梁间按规范可布一喷头，但当为4.2m时喷头超过距离可采纳旋转喷头或在梁下设理集热板，但要熨核设计喷水强度；15、家用热水器是否需设置止回阀？答：可不设置，产品已有；16、大空间是否设置水炮？答：考虑采纳智能型主动喷淋灭火系统，空间高的应采纳“能自动产生柱状开花和雾状水流”的消防水炮：但当运用智能型主动喷淋灭火系统应经当地消防主管部门同意；17、水炮系统是否需独立设置水泵和水箱？答：不肯定。智能型可采纳稳高压系统，不肯定需设置屋顶水箱；18、多层商住楼，下部超过3000平米需设喷淋，上部住宅是否设置室内消火栓？答：商业高度折算住宅层数，当上部住宅在7层（含商业）及以下可不设置，8层及以上需设置：19、商业网点和小型商业建筑如何确定？答：住宅下部是商业网点，超过部分很大，应是小型商业建筑，超过3000平米均需设置喷淋系统：20、沿街商业建筑很长，每次报一段，不超过3000平米，如何认定？,答:按建筑性质确定是否为一栋房子。21、玻璃顶棚下121度喷头冬天是否效果差？答：按最不利天气确定；22、车库内梁间喷头距离小于规定是否违反规范？答：有梁分隔的不认为是违反规范：23、室外消防水池设置如何考虑？答：需考虑】50米爱护距离；24、综合楼危急等级不一样，如何确定？答：按危急等级高的确定；25、变配电间气体灭火系统如何设置?答：高层建筑应设置，可由专业公司深化设计；26、太阳能热水系统设计深度如何认定？答：应：1）标明集热器面积、平面位置；2）有系统流程图；3）主要进出水、排水管道有预留接口管道：4）水量、水压等参数及要求标明;5）管井等要有;27、消防水池可否人孔取水？答：可以，但不超过消防车取水高度（一般不超1.2米高）；关键是与建筑物的距离，消防车可否靠近：28、住宅设计标准中给排水要设计到位，太阳能热水是否到位？答：预留接口，冷水到位，热水可不到位：29、太阳能设置在阳台，管线是否可在阳台？答：公用管线必需设置在公共部位，不得设置立管在住户阳台内：30、如何执行2024第361号文？答：作为太阳能推广通知，主要要点：1）要有太阳能设计：2）尽量利用现有屋面面积；热水需求较大，屋面有条件做大，但做的很小，不行：热水需求量大，屋面布满还满意不了60%热水需求，也是可行的。31、地源热泵、空气源热泵是否可取代太阳能？答：可以的，但要有手续、有相关部门文件。（林）对于太阳能的设计要求：1、住宅的（12层以下）一体式，屋面上有的，设计了管线到了,进户了，就可以：2、公建项目，要求图上要有热水系统；流程图、计算书、管井进出有就可以，屋顶可以二次设计。33、审查无计算书，怎么看？答：符合规范的，不再追究：大面积超规范，或有水炮、水喷雾等的，需补计算书；2024年给排水专业疑难问题技术问答一、消防给水1、公寓式办公楼的消防设计是否执行国家消防局对江西省的批复看法？答：公寓式办公楼为公共建筑，依据公津202415号文，按“旅馆建筑”考虑其消防设计。2、高层公寓楼未注明办公式还是酒店式，如何执行高层民用建筑设计防火规范GB50045-95第条和第7.6.3条？答：公寓楼无论注明办公或酒店式，均按“旅馆建筑”进行审查。3、某多层住宅建筑，一、二层为商业（或办公）用房，一、二层已按规范设计消火栓。请问上部住宅部分是否要设室内消火栓？答：功能场所合建在一座建筑物内，住宅和其它不同部分之间的防火分隔构造和平安疏散符合建筑设计防火规范GB50045-2024第条的规定，住宅层的层数（包括底层非住宅层）28层时，应设置室内消火栓。层数计算按规范的有关规定执行。4、某住宅建筑，因其中局部无法满意住宅规范要求，建筑专业改为公寓，消防设计审查如何处理？答：按“公寓”性质进行消防审查。5、某多层建筑，在同一楼层有一半为商场，面积100Om',另一半为旅馆，面积600三',是否须要设置自动啧淋灭火系统？答：须要同时设置自动喷水灭火系统。6、现有两帔独立建立的三层商业并联店，各店的底层面积、楼层面积和防火构造符合省商业建筑设计防火规范DGJ32/J672024的有关规定，两犍并联店总建筑面积分别为290加2和450011问：并联店建筑的消防给水如何设计？答：（1）总建筑面积小于等于3000r的商业并联店可仅设消火栓系统，在各层商铺的疏散出口旁边（楼层不能设于封闭楼梯间内）每层设置一个消火栓。（2）总建筑面积大于300011?的商业并联店应按省商业建筑设计防火规范DGJ30/J67-2024第条加设自动喷水灭火系统。7、有不少项目为用于招商的标准厂房，其功能不明。有的工程有或无设计自动喷水灭火系统，如何审查？答：厂房必需明确生产的火灾危急类别，不明确者无法审查。甲、乙、丙类厂房的自喷系统，分别按建筑设计防火规范GB500162024第和第8.5.3条进行审查。8、有一个一类高层建筑的两层地下室，战时为人防，平常为汽车库，地下二层至地下一层的汽车坡道一端设有防火卷帘，问：该坡道部位须要设室内消火栓和自喷系统爱护吗？答：须要设置A动喷水灭火系统，当地下层同一防火分区内的消火栓爱护半径不能到达坡道时，须要补充设置消火栓。9、公安部2024226号文详细如何执行？答：未执行公消2024226号文，可作为“违反强制性标准”类问题提出。10、底层商业面积大于300的多层商住楼，其消防用水量如何确定？答：室外消防用水量按建筑设计防火规范GB50016-2024第条规定计算，室内消防用水量按江苏省商业建筑设计防火规范DGJ32/J67-2024第9.2.3条规定计算。11.某五层建筑（H<24>）;一层部分为商业（建筑面积I1.oOIn部分为上层建筑人口的大堂；24层为旅馆（建筑面积1300na）;5层为办公（建筑面积13遍）。现设计仅2-4层设消火栓和自喷系统,问是否可以？答：该建筑由两种以上功能的楼层组成，为综合楼性质。商业、旅馆均属人员较为密集的场所，火灾发生后与单一性能的建筑相比，危急性较大。其商业部分不能因为小于省标商业建筑设冲防火规范中的规定而不设消防给水系统。该建筑物应整体考虑，各层均需设消火栓和自喷系统。12、某3层幼儿园，体积大于5000，小于100oOn。是否须要设消火栓系统？幼儿园应执行建筑设计防火规范GB50016-2024第条第2款还是第4款的规定？答：幼儿园火灾时幼儿自行硫散有难度，要依靠成人帮助，易产生较多人员伤亡和较大的社会影响，应执行建筑设计防火规范GB50016-2024第条第2款。13、建筑灭火器设计规范GB50140-2024附录D中托儿所、幼儿的床数如何界定？日托与全托有无区分?答：床数按实计算。口托、全托无区分。14、有一帔二层楼的民用（或工业）建筑，消火栓用水量为51.s,消火栓给水系统设计为在二层楼板下水平环管上分别用DN70管径接出底层和二层的消火栓，此设计是否符合规范要求？答：从二层楼板下水平环管上分别接至一、二层消火栓，且环管上的阀门设置符合建筑设计防火规范GB50016-2024第条第6款的要求时（一层、二层消火栓数应累加计算），可认为符合规范。15、江苏地区在何种状况下可以设置干式消火栓系统？（GB50016-2024第条第5款）答：即将颁布的省水规有条文，在本省住宅建筑不采纳干式消火栓系统。因为消防给水立管只要有防冻保温措施就不会冻结。16、某建筑室外消防水量401.s,需设三个室外消火栓，依据建筑设计防火规范GB50016-2024第条第5款室外消火栓的数量应按其爱护半径和室外消防用水等综合计算确定,该建筑是否必需在三个消火栓的150米爱护半径之内？答：该建筑应在三个消火栓的15Om爱护半径之内，换言之该建筑的室外消火栓布置应遵守此条规定进行设计，并不小于3个栓（应依据建筑物的总图布置而定）。17、当消防电梯设计为可到达地下车库（汽车库、自行车库）时,此消防电梯前室设置的消火栓,是否可计入地下车库消火栓总数内？答：消防电梯前室内的消火栓不计入总数。18、符合建筑设计防火规范GB50016-2024第条注中可不设消火栓的场所设置了消火栓系统，是否仍按消火栓系统要求，对违规之处是否可以放宽要求？答：凡设计了消火栓系统的工程，应执行建筑设计防火规范GB500162024的有关规定。19、建筑设计防火规范GB50016-2024第条第1款明确“室内消火栓超过10个且室外消防用水量大于151.s,时，其消防给水管道应连成环状,”，究竟是必需同时连成水平环状和竖向环状，还是只要一个方向连成环即可？答：依据是否能保证每个栓有双向供水的原则，确定只作水平环状（竖向环状）或同时有水平与竖向环状。20、商业建筑设计防火规范DGJ32/J67-2024第第6条多层建筑消防水箱，只要保证室内消防栓给水管网能充溢水即可，而建筑设计防火规范GB50016-2024第8.4.4条条文说明中，要求消防水箱设置在建筑的顶部且能满意最不利点消火栓栓口管压的要求,是否冲突？答：按建筑设计防火规范GB50016-2024第条规定设置临时高压给水系统的重力式高位消防水箱，当不能满意最不利点消火栓栓口的静压要求时，通过消火栓处设置干脆启动消防水泵的按钮进行增压（第8.4.3条第7款的条文说明），两者并不冲突。21、网通等通讯建筑楼的重要设备机房内已设计气体灭火系统,是否还要设计室内消火栓爱护？答：须要设计室内消火栓，可设置在机房外出入口旁边。22、今有一成组布置的厂房，其单体建筑的建筑面积，小于建规条1款的规定值，可以不设自动喷水灭火系统。但相邻两厂房的面积相加时则大于规定的面积,问此类建筑是否应设自动喷水灭火系统？答：成组布置的相邻两厂房，其防火间距小于建筑设计防火规范GB50016-2024第条和3.4.8条的规定值时,相加后的面积,大于建筑设计防火规范GB50016-2024第8.5.1条的规定值时应设自动喷水灭火系统。23、某自喷系统（中危急I级）的4米开间喷头布置，采纳中间一排标准型喷头，距边、端墙的尺寸大于1.8米，是否可以？可否采纳边墙型扩展覆盖啧头？答：上述的喷头布置超过规范的规定值（GB500842024第条）。但假如适当提高最不利点喷头的工作压力，增加喷头的爱护半径，保证喷水强度的状况下，可认为符合规范要求。边墙型喷头只能用于顶板为水平面的轻危急、中危急1的居室和办公室。24、地下车库（或地下层、一层等）自啧系统设计为与市政自来水管网干脆连接，由其保证水量、水压，而无其它消防设施（如高位消防水箱、增压泵），此种设计是否符合规范要求？答：F1.喷给水系统的进水干脆由市政臼来水供应，进水管不少于2条，且分别从市政环状管网的不同管段取水，当其中一条发生故障,其余的进水管能满意消防用水量、水压供应要求时，可以认为符合规范要求。但此种状况实施较难，故一般状况下实行临时高压给水系统。25、高层或多层居住建筑的地下自行车库，要不要设计自动喷水灭火系统？答：高层或多层住宅地下室自行车库的建筑面积S50011?时，可不设自动喷水灭火系统。26、民用建筑物内高大空间场所须要设置带雾化功能的自动消防炮灭火系统或大空间智能型主动啧水灭火系统,所指高大空间是何概念？设计依据是什么？答：超过自动喷水灭火系统设计规范GB50084-2024(2024年版)第5.0.IA条中场所净空高度的空间为“高大空间大空间智能型主动喷水灭火系统的设计流量应保证在爱护范围内，同时开放的喷头、水炮，符合有关规范条文的规定。当采纳地方标准进行设计时，应征求当地消防部门的看法。27、为高大空间所设的消防水炮给水灭火系统是否需独立设置，可否与喷淋或消火栓系统连接？答：消防水炮给水系统应能独立运行。(1)与消火栓系统合用同一泵组时，应分别和同时满意两个系统运行时的流量和压力要求：(2)与自喷水系统合用同一泵组时，应同时满意两个系统运行时或不同时开启时的其中最大一个设计流量和压力要求。28、中庭上空是采光板，中庭高度小于12m,可否设湿式自动啧水灭火系统？喷头温度如何定？喷头用直立型还是下垂型加集罩?答：可以采纳湿式自动喷水灭火系统，采纳直立型喷头，喷头公称动作温度宜为121。29、建筑设计防火规范GB50016-2024第条，建筑面积大于300的地上歌舞消遣场所需设自喷系统，如多层综合楼二、三层设大于3002的多功能厅是否须要设置自动啧淋？答：上述的多功能厅如对外营业，应设置H动喷淋系统。30、18层以下(含18层)的高层商住楼，其公共部位面积很小,可否不设计自喷系统？答：需设计自喷系统。31、K=115的喷头短支管DN25是否可行？答：不行以。32、水力警怜可否设在室外的墙上？算不算违规？答：可以设在室外墙上。33、消防水箱出水管无增压泵时，只有一根出水管和室内环网相连是否可以？有增压泵时，两增压泵只有一根吸水管和一根出水管,是否可以？答：可以。34、消防水池的取水口如何考虑？什么状况下必需设，什么状况下可以不设？答：消防水池贮存有室外的消防用水量时，不论其在室外单建或合建在建筑物的地下室内，均应考虑其供消防车取水问题。(1)当保证吸水高度小于6m时，可设取水口或取水井;（2）当取水高度超过6m时，可不设取水口，改成由建筑物地下室内的专用消防泵提升到室外专用消火栓的供水方式（提升泵的流量应不小于室外消防用水量，压力要保证栓口不小于O.IMpah35、在区域消防给水中水泵结合器几幢楼是否可以共用？答：在区域室外消防给水系统的设计中，相邻的建筑物可以共用水泵结合器，执行建筑设计防火规范GB500162024第.5条或高层民用建筑设计防火规范GB50045-95（2024版）第7.用5条。36、消火栓或自喷系统中设有屋顶高位消防水箱，但稳压设备设在地下室内，从消防水池吸水，是否符合规范？答：当高位消防水箱的设置高度不能满意规定的静水压力时.，应设增压设施，一般状况下稳压装置设于高位消防水箱旁边。（见高层民用建筑设计防火规范GB50045-95第和7.4.8条条文说明）不举荐稳压泵从地下室内消防水池吸水增压的方式。己设计的不作违反规范论。37、消防系统设计说明中只明确了室内、外消防用水量，未明确火灾持续时间参数，是否可以判定为违反建筑设计防火规范GB500162024第条？答：文字虽未说明，但施工图设计审查验算其消防水池容积符合建筑设计防火规范GB50016-2024第条所规定的火灾持续时间要求，可作为“其它”类问题指出，否则作“违反强制性条文”论。二、生活与人防给排水1、建筑给水排水设计规范GB50015-2024第条第2款条文“公共建筑，10层及10层以上高层建筑生活污水立管宜设置专用通气立管”，某商务楼9层，层高5.5米，可否因其在10层以下而不设专用通气立管？答：规范原条文有条文说明，在生活排水秒流量尚未达到立管的最大通水实力状况下，可以仅用伸顶通气管，但为改善排水通气条件,对于建筑标准和建筑高度较高的建筑物宜设专用通气立管。该九层的商务楼实际建筑高度已接近50m,属二类（或一类）高层公建，设置专用通气立管比较妥当。2、建筑给水排水设计规范GB50015-2024第条条文说明及给排水技术措施第4.6.7条均说明建筑塑料排水管穿越楼层设阻火装置是指高层建筑.低层建筑状况下是否也要遵守此条规定？答：低层建筑物中的塑料排水管穿越楼层时可以不设阻火装置。3、建筑给水排水设计规范GB50015-2024第一3条及“注”,是否可以理解应优先用清扫口，在地面上不便设的状况下，可采纳转角配件替代清扫口，还是随意采纳？答：住宅的排水横管上的清扫口必需设置在本层，其它建筑物可以采纳在地面上设清扫口，也可采纳带清扫口的转角配件替代。4、江苏省住宅设计标准DGJ32/J262024第条，“如采纳单立管特别配件或管道时，可不设专用通气立管”，PVC螺旋管是否属“特别管道”？答：生活排水立管所担当的卫生器具排水设计流量超过规范规定值后必需设专用通气立管：采纳单立管排水系统时其最大排水实力仍不应超过相应的技术规程规定值。采纳硬聚氯乙烯（PVC-U）内螺纹管的单立管排水系统，应符合CECS94：2024的有关条文规定:采纳AD型特别单立管排水系统，应符合CECS232：2024的有关条文规定。5、复式住宅楼底层设有水表和阀门，二层（或三层）卫生间用水点均为3-4个，依据建筑给水排水设计规范GB500152024第（5）条规定,在配水支管的起端应设阀门，住宅楼是否可不执行此规定.答：分户水表后为单元住宅所用的给水管道上可仅在入户处设一个总限制阀门。过多的检修阀门会增加泄露和故障点。6、以空气源热泵或地源热泵系统代替太阳能热水系统是否可以？答:执行江苏省建设厅文件苏建科2024361号,其中:“一、o拟不采纳太阳能系统的，由建设单位和建筑设计单位共同提出书面缘由，经建设行政主管部门召集专家对缘由进行分析论证后作出确定。”7、大型车库，上为住宅楼，其卫生间污水，与厨房废水立管在车库顶棚下，是否可设一水平横管，干脆排至室外？答：住宅厨房和卫生间的排水立管按住宅建筑设计规范GB503682024的规定，在住宅层已经分别设置后，在其下端的水'F管或埋地管，仍宜分别排出室外。8、对于设有浴盆、洗脸盆等的公共建筑，建设单位明确不要求热水（或无明确说明、但未提及热水，也未有热水系统设计），是否肯定要设太阳能热水系统？答：设有浴盆（或淋浴设施）的公共建筑，应执行省建设厅苏建科2024361号文,设计太阳能热水系统。9、住宅大便器仅提出采纳节水型，未注明一次冲水量小于61,是否违规，如何定性？答：只要注明“节水型”，即视为不违规。10、中学化验室排水是否要经处理后排放？答：应设小型废水处理构筑物（如酸碱中和池等），处理后排出。11、综合楼、宿舍楼等非住宅类建筑，分体空调冷凝水未设计为有组织排水，审查时如何处理？答：作为“其它”类问题提出。12、空调搁板上设地漏，空调冷凝水排至地漏，对于空调排水已是间接排水，请问其主管底部还需间接排水吗？答：连接外墙上空调搁板上的空调冷凝聚水排水管仍宜设计为间接排水方式。13、住宅太阳能热水系统的主立管预留管设计在住宅套内，如何审查？答:住宅太阳能热水系统主立管预留设计在住宅套内，作违反江苏省住宅设计标准DGJ32/J26-2024第条论（强制性条文）。14、公害办公楼中设有卫生间、厨房（放开式），排水立管能否合并设置?答：宜参照住宅建筑规范GB50368-2024,卫生间和厨房排水立管分别设置，但假如是合并设置，不作违反强制性条文论。15、人防地下室设计：当给水管道及自喷管道由人防干净区进入密闭通道或防毒通道时，人防区内侧是否要设防护阀？答：可以不设防护阀，但穿越防护堵处要设密闭套管。
