中建材进出口公司伊拉克AD项目荷重传感器技术附件.docx

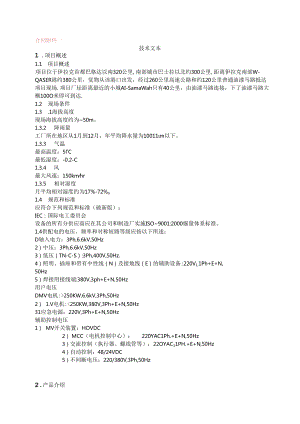

合同附件一技术文本1 .项目概述1.1 项目概述项目位于伊拉克首都巴格达以南320公里,南部城市巴士拉以北约300公里,距离伊拉克南部W-QASER港约380公里，觉物从该港口出发，经过260公里高速公路和约120公里普通油漆马路抵达项目现场.项目厂址距离最近的小城AI-SamaWah只有40公里，由油漆马路连接，下了油漆马路大概100O米即可到达.1.2 现场条件1.3 .1海拔高度现场海拔高度约为50m。1.3.2 降雨量工厂所在地区从1月到12月，年平均降水量为10011m以下。1.3.3 气温最高温度：5C最低湿度：-0.2-C1.3.4 风最大风速：150kmhr1.3.5 相对湿度月平均相对湿度约为17%-72%o1.4 规范和标准应符合下列规范和标准（破新版）：IEC：国际电工委员会设备的所有分供应商应在其公司和制造厂实施ISO9001:2000痂量体系标准。1.4供配电的电压、频率和对称短路等级应按以下所述：D轴入电力：3Ph,6.6kV,50Hz2）中压：3Ph,6.6kV,50Hz3）低压（TN-C-S）:3Ph,400V,50Hz.4）照明、插座和带有中性线（N）及接地线（E）的辅助设备:220V1.1Ph+E+N,50Hz5）焊接用接线端:380V,3ph+E+N,50Hz用户电压DMV电机:>250KW,6.6kV,3Ph,50Hz2） 1.V电机:<250KW,380V,3Ph+E+N,50Hz31应急电源：220V,3Ph+E+N,50Hz辅助控制电压1） MV开关装置：HOVDC2） MCC（电机控制中心）：220YAC1Ph.+E+N,50Hz3）交流控制（执行器、螺线管等）：22OYAC11PH.+E+N,50Hz4）自动控制：48/24VDC5）不间断电压：220/380V,3Ph,50Hz2.产品介绍RTN仓正传感器技术参数RTNIoadeca1.1.sTechniqueparaaeter序号参数名称技术指标备注1灵敏度Sensitivity2.85mVV±2.85VV2非线性Non1.ineariiy0.03%F.S3滞后误差Hysteresis0.03%F.S4更且性误差Repeatabi1.ity0.03%F.S5零点输出Zeroba1.ance<0.5%6孀变(30分钟)Cree(3()nin)0.03%F.S7零点漂移ZeroTCO0.03%F.S8输入电阻Inputresistance1450±()9输出电阻Outputresistance1402±510绝缘电阻Insu1.ationresistance>5000MCI1.工作温度operatingtemperature:-4()to+8or12允许过负荷Safe1.oad1.imitI5()%ES13最大激励电压MaximumuexcitationI5vDC现场接线盒及控制箱防护等级：P68Fie1.dwiringboxandthecontro1.boxprotectionrating：IP683.技术规格书技术参数表序号设备编码设备名称数量设得名称1331.HPI.WRTN荷或传感器量程：100t电压:220V,50HZ输出信号：4'20mA安全过载:150%测量精度：±0.5%防护等级：IP68配套提供水平限位和垂直限位装置变送器内置I>荷重传感器3只原料喂料仓（石灰石粘土）序号设备编码设备名称数量设备名称2331.HP2.W331.HP3.W33I.HP4.WRTN荷重传感器量程：100i电压：220V,50HZ输出信号：4"20mA安全过我：150%测珏精度：±05%防护等级:IP68配套提供水平限位和垂直限位装盥变送冷内置3套荷重传感器9只原料喂料仓（铁矿石）（砂岩）（高品质石灰石）3361.HPI.WRTN荷重传感器S：程：30t电压：220V,50HZ输出信号：4'20mA安全过载:18Ot测量精度：±0.5%防护等级：IP68配套提供水平限位和垂直限位装置变送器内置I套荷重传感器3只生料磨缓冲料仓（原料）皮带秤技术叁效序号产品名称9生产厂家1称孟仪表I台申克技术2称重传感器2只或4只HBM申克3测速器1台日本大和4秤体IO营口大和5信号电缆50nJ1.上海电缆6现场操作箱I台营口大和单台价格叁万伍仟元整（¥35000元）备注：（1）221BC1.BI400×24.5mV=1.25msQ=1.400vN=45kw=0°（2）双托辘皮带秤称量能力：15O-1.5OOUh计量精度：±0.5%Annex11ScopeofSupp1.yandPriceBreakdown附件2供货范Bi与分项价格表序号设备部件名称9A单价(元)总价(元)的I荷重传感器RTN40013套331.HPI.W2荷重传感器RTN1.OOt9套33I.HP2.W,331.HP3.W,33I.HP4.W3荷重传感器RTN3(h3套361.HP1.W4安装附件RTN4(X)VEN3套5安装附件RTN1(X)VEN9套6安装附件RTN30/VEN3套7亚量变送器PT35O6台8仪表箱6个9现场接线盒6个10信号电缆RVVP(5()M)6套11皮带秤1台总价AnnexIIISparePartsforCommissioning附件3Rt机备品备件无合同附件四两年备件清单（不包含在总价内）单位：（元）人民币序号名称规格型号数蚩单价合计1荷重传感器RTN2003只2荷重传感潜RTN1203只3荷重传感器RTN253只4强地变送器PT3501台注：此价格不包含在总价内.
