中建材集团进出口公司伊拉克AD项目气体分析仪技术附件.docx

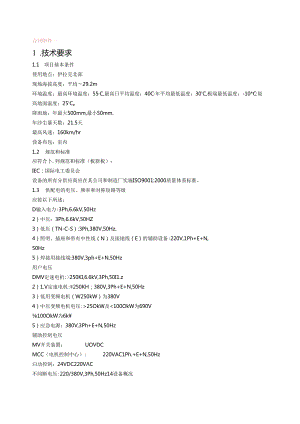

合同附件一1 .技术要求1.1 项目基本条件使用地点：伊拉克北部现场海拔高度：平均29.2m环境温度：最高环境温度：55C,最高日平均温度：40C年平均最低温度：30'C,极端最低温度：-10*C:圾高地面温度：25'Ce降雨地：年最大500mm,最小50mm.年沙尘暴天数：21.5天最高风速：160km/hr设备布包：室内1.2 规范和标准应符合卜.列规范和标准（板新板）：IEC：国际电工委员会设备的所有分供应商应在其公司和制造厂实施ISO9001:2000质量体系标准。1.3 供配电的电压、频率和对称短路等级应按以下所述：D输入电力:3Ph,6.6kV,50Hz2）中压：3Ph,6.6kV,50HZ3）低压（TN-C-S）:3Ph,380V,50Hz.4）照明、插座和带有中性线（N）及接地线（E）的辅助设备:220V,1Ph+E+N,50Hz5）焊接用接线端:380V,3ph+E+N,50Hz用户电压DMV定速电机:>250KI,6.6kV,3Ph,50I1.z2）1.V定速电机:W250KH；380V,3Ph+E+N,50Hz3）低用变频电机（W250kW）为380V4）中压变频电机电压:>25OkW及<100OkW为690V100OkW为6k¥5）应急电源：380V,3Ph+E+N,50Hz辅助控制电压MV开关装置：UOVDCMCC（电机控制中心）:220VAC1Ph.+E+N,50Hz臼动控制：24VDC220VC不间断电压:220/380V,3Ph,50Hz14设备概况序号设备名称设备型号主机型号分析参数及地程数量备注I窑尾烟室高温气体分析系统F1.KIIU1.TRAMAT23:(16)CO:0-3%(VO1.)0:0-10%NOx:()-5(XX)n1套2C1.出口常温气体分析系统SCS-9(X)-IIHU1.TRAMAT23:(1台)CO:0-3%(VO1.)02:0-10%NOx:0-5()(X)ppn1套3帘尾烟囱浊度仪DR22ODURAG：（1套）粉尘1套4窑头烟囱浊度仪DR220DURAG：（1套）粉尘I套5旁路放风烟囱浊度仪DR22ODURAG：（1套）粉尘1套2.气体分析仪技术要求1. F1.K1.1.方温气体分析系统1.1 被备简介F1.K1.I高温气体分析系统是西门子公司为水泥厂回转窑气体采样分析专门设计研制的。具有国际领先水平。其中专用采样探头，闭环油冷却循环系统，自动探头伸缩装置，取样探头吹扫阀组装置及前置式电加热除尘过渡器等构成的采样系统解决了在高温，高粉尘芯劣条件下的采样难题。其控制系统采用S1.MATICS7,具有高可靠性，停电后可自动退出。1.2 红外分析仪采用西门子生产的U1.TRAMAT23多组份气体分析器,具有自动标定、智能化操作等特点。它特有的独立通道设计，使一台分析涔可以同时测量多个参数，以良好的性价比而在国内外得到广泛应用。型号：U1.TRAMAT23多组份气体分析器制造商：SIEMENS原理：采用红外吸收法，其检测元件使1.,用微流量传感器.有如下特点： 灵敏度高（最小量程：CO:IOppmCCh:5PPm） 抗干扰性好 提供动态测试功能（如AcAi测试） 用空气自动校准（第国TVV证书，可不使用标准气从而节省运行费用） 分析单元可维护（操纵者可拆洗，清洗分析单元） 模拟信号输出为隔离型（不需另加部件而直接与用户系统连接，从而提高可靠性） 提供双通道测量（在双潦路测量时可节省分析冷费用 多组份测量（最多4个组份：3个红外，I个氧组份） 智能化诊断功能（便于操作者维护查询） 测量:精度：v±05%FS 零点漂移：<0.05%（V01.）WEEK 温度漂移：<±0.010%（VO1.）OIOK 线性误差：<±0.5%FS 应用：自九I年代中期投入使用以来，以其优异的性能价格比而在全世界应用儿干台。IJ采样及f1.处JS系统1.3.1 高温探头SQ25I 探头循环油冷却 采样方式：直接采样 采样探头材质：耐高温钢1.3.2 加热型粉尘过滤罂SQ252过渡器灌芯：粉末冶金。电加热，工作温度180C1.3.3 吹扫单元SQ253对粉尘过漉器和采样探头自动脉冲式吹洗:134热交换系统SQ254 探头热保护效率高（冷却循环无汽泡） 冷却循环系统执行部件可靠性高 无需其它附加运行条件（如应急水箱，软化水，冬季保温等） 采用闭合循环冷却系统，带冷却风扇，冷却剂循环泵1.3.5 控制系统SQ255 采用西门子S7系列可编程控制器，具有良好的可靠性。 现场运行可靠性高 参数易于整定，操作维护方便。1.3.6 自动移入移出装置SQ256 自动控制探头的移入移出，保护探头不受损坏同时减轻操作人员的工作强度。 电动，气动两种驱动安全可靠。137防火门系统SQ258 通过P1.C控制,随着探头的移入、移出，防火门自动开启、关闭。1.4 系统，数及此丑1.4.1 系统参数模拟信号输出：4-20mA允许最大负载75Oa状态输出接点及容量：22OV.AC3A（2路无源接点）取样点粉尘浓度：2（XX）gn样气温度：I5OOC相对湿度：<85%使用环境温度：分析系统5*C<T<+45*C供电电源：220VAC(±10%).50HZ(±2%).I.5KVA3/38OVAC(±10%),50Hz(±2%).4.5KVA气源：无油无水压缩空气：压力060.8MPa142系统配置F1.K窑尾烟室高湿气体分1折系统序号名称规格型号数量制造商备注1SQ251采样探头-探头长3000mm(开口方向由窑的旋转方向而定)-内部充冷却油1套SIEMENS2SQ252电加热除尘过滤潺-泄芯采用合金港芯-电加热，使用温度高达180。CI套SIEMENS22OV.500W3SQ253吹扫单元用于自动吹扫过港器和取样探头：吹扫方式：脉冲式吹扫：安装于(600X380X21Omm)的控制箱内，并且已连接好管线，包括：- 吹扫阀组- 压缩空气060.8MPa- 空气过渡器- 压缩空气截止阀- 接线端子连接- 过滤器、移动装置、移动电机、限位开关等1套SIEMENS4SQ254热交换器油/空气焦交换H-带冷却风机、控制箱-油温由控制箱控制1套SIEMENS5SQ255控制单元安装于壁挂箱内，箱的尺寸(WxHxD):760X76()x210mm.包括可编程控制器S7-2OO及端子功能有：- 控制过漉罂及探头吹扫- 控制探头的自动移入移出及故障诊断- 控制分析单元取样泵I套SIEMENS-监控操作的信息6SQ256移入移出装置取样探头的第动装置包括导轨和链条及限位开关-在索急状态时气动移出探头-最大扭矩：250Nm1套SIEMENS7安装附件油路连接及压缩空气连接，包括：- 2根油管，连接散热器，两端带法兰(DIN2633-NW25-PNI8)长1.5米- 2根油管，连接取样探头的两端带法兰(DIN2633-Nw25-PN18)长3米- 2个高温排气器，带阀，两端带法兰(D1N2633-NW25-PN16)- 2个两端带1"法兰球阀，拆除探头时用- I根离压软管，压缩空气连接，长3500mm,两端带接头- 2根吹扫管，1根用于过谑器吹扫，1根用探头吹扫- I根样气接管，连接探头和过渡器，带密封卡套- 2桶%热疝足或充满F1.K系统- 1个现场控制器，带3个按钮(in.out,reset).2个指示灯(Operation,fau1.t)- I个吹扫电磁阀,3/4”接口1套SIEMENS8探头安装管-安装管(100oX325mm)用于探头进窑定位，包括两个吹扫空气入口-可调节的探头入口盖1套SIEMENS9取样管BWGS管，带电伴热带，保温管，夕卜径40mm30米SD1.9SQ240样气预处理系统- 1台压缩机制冷器，EGK-1/2,带双通道冷腔1个- I台取样泵，N86KNE- 2台蠕动泵,SR25,排水泵- I套过渡器，带PTFE滤芯- 1套过港器，带PTFE滤芯和湿度传感器- I只两位一通电磁阀,124- I只膜过滤器，阻水过滤器- 1只湿度报警器1套SIEMENS-针同，PVDF-其他连接件及连接管IO控制单元-S7-2OOP1.C1套SIEMENSI1.分析仪U1.TRAMAT23:CO、NOx,021台SIEMENS12分析柜- 材料:钢板- 开关柜21.(X)（三）x8(KXW)x8(XXD)mnIP54- 39U摇架含100mm高底座1台SD1.13分析柜风扇电源:23OV.50Hz-喈风扇过滤网2台KAGU14标准气-A1.81.1瓶氢普1.5 常温气体分析系统1.5.1 设备简介常温气体分析仪采用了专用加热型取样探头，自动吹扫单元，冷凝及自动排放，P1.C控制系统.1.5.2 红外分析仪采用西门子生产的U1.TRAMAT23多组份气体分析器，具有自动标定、智能化操作等特点。它特有的独立通道设计，使一台分析涔可以同时测量多个参数，以良好的性价比而在国内外得到广泛应用。型号：U1.TRAMAT23多组份气体分析器制造商：SIEMENS原理：采用红外吸收法，其检测元件使用微流量传感器“有如下特点： 灵敏度高（段小量程：Co:10PPmCo2：5PPm） 抗干扰性好 提供动态测试功能（如A。.Ai测武）用空气自动校准（稔国rv证书，可不使用标准,从而节省运行费用）分析单元可维护（操纵者可拆洗，清洗分析单元）系统的控制核心是P1.a采用S7-2OO可编程控制器。式具有良好的可靠性。为便于用户以后的使用，我们提供其编程软件(STEP7MicWINSP7).并将应用软件提供绐用户。以使用户在系统的使用中可根据工艺的状况而调整参数和优化控制。1.5.7系统接口分析仪中提供了完整的电气接口，管路接口。便于安装和日后的维护。1.6系统分盘及总，161系统弁数模拟信号输山：4-20m允许最大负载75OC状态输出接点及容量：22OV,AC3A(2路无源接点)取样点粉尘浓度：<2000g/mA样气温度：700'C相对湿度：<85%使用环境温度：分析系统5,C<T<+45,C供电电源：220VAC(±10%)50HZ(±2%)1.5KVA气源：无油无水压缩空气：压力0.6-0.8MPa1.6.2系统配置C1.出口常气体分析系统序号名称规格型号数量制造商备注I取样探头-SD200,包括：-取样探杆,3/4”长1000mm-法兰密封辇-合金滤芯I套SD1.2吹扫单元-吹扫控制电磁阀.储气罐-压缩空气过滤器-电加热，温控器-集成于探头箱内I套SD1.3探头安装法兰-安装法兰，带DN65,PN6法兰-焊接管，O76x3,长40Omm1套SD1.4取样管BWGs管，带电伴热带,保温管，外径40mm30米SD1.5样气预处理系统- 压缩机制冷怒.EGK-I/2,带冷腔2个- 取样泵，N86KNE- 蠕动泉，SR25,排水泵- 过淀器，带PTFE滤芯- 两通电磁阀,BERKERT.124- 针阳，C6- 其他连接件及连接管I套SD1.集成6控制单元-S7-2(X)P1.CI套SIEMENS7分析仪U1.TRAMAT23:CO、Nox、021台SIEMENS8分析柜材料：钢板开关柜2100(H)x800(W)x800(D)mmIP54-39U摇架-含100mm高底座1台SD1.9分析柜风电源:230V.50HzI台KAGUIO标准气-A1.81.1瓶氨普1.7法度仅DURAGD-R220光学粉尘浊度测量仪该产品为用于工厂及过程应用中监测粉尘排放的新系统。1.7.1产品特点D.现场直接测量烟气流量2) ).微处理器数科控制3) .量程可调4) .2个接触输出开关5) .测址时间:4/15/64秒6) .内部记忆功能7) .电脑接口便于维护8) .MOdbUSRTU接口9) .测量结果显示为浊度或吸收比10) .不需要恶劣天气防护装置1.7.2应用范围I).工厂的特定区域21.供热厂，发电厂3) .工厂、军营、医院、学校的锅炉设符4) .粉尘排放和过滤设备5) .过程监测6) .过港监测1.7.3 测量原理该设备基于自动对准原理，采用双通道方式，光束经过双倍的测量距离，利用光束在通过测量段粉尘物质后的衰减进行测故和估值。1.7.4 系统构成1) .D-R22O测量探头2) .测量距疼为0.4-IOTn的反射器3) .安装法兰4) .带空气吹扫单元的供电箱5) .零点反射器175产品型号1)系统I:测地段长度不超过3m2)系统2:测量段长度为2.5-IOm176可选配件I)用于直线校准的中性波光片2)瞄准镜177产品参数测量对象：浊度、吸收比测量范围：0-25/50/100%浊度.0-0.2/1.6吸收比测量原理：光的透射原理烟气温度：露点至2(XyC,可定制最高温度达5(X)C.根据使用情况确定姻气压力：-50至+IOhPa,可定制更高压力烟道直径：400-10,000环境湿度：-20至+50X?培训时间：14天培训日期：双方协商确定培训内容：分析仪器的工作原理和技术性能介绍系统的工作原理和技术性能介绍分析系统的安装及测试方法分析系统及仪器的操作及维护方法实习安排课程表厅寸培训内容计划人天数培训教师构成地点备注职称人数12345介绍公司的产品及公司概况分析仪的原理性能特点及组成结构分析仪器的操作（样机展示）预处理系统等原理性能特点及组成结构操作（样机展示）分析（义器及系统的常见故障的排除3人14天高级工程师3-4北京678分析仪器及系统的安装操作方法使用维护方法考试结业工程前1北京3.5培训资料卖方提供买方安装、接线、调试、运行和维护所需的全部资料和样本。分析仪使用维护说明书（中英文）,分析仪使用维护说明书（中英文）。4.出厂检验1 .外观检查分析柜内部件安装是否齐全：部件标识是否齐全：管路走向是否合理：分水器前管路须自上之卜.，中间不得有回弯,防止枳水2 .安全性检查（摇表）绝缘电阻大T2QMd附图2F1.K移动式高温分析单元气路流程附图3覆热器C1.出口常温气体分析系统附图4移动式高温探头安装图附图5常温探头安装图合同附件二Annex11ScopeofSupp1.yandPriceBreakdown附件2供货范Bi与分项价格表单位：人民币万元序号货物名称里号和规格.数,制造商名称和国籍/地区一格件内口价条国港价格I窑尾烟室高温气体分析系统F1.KII1套SIEMENS中国FOB2C1.出口常温气体分析系统SCS-9A-IIH1套SD1.中国FOB3窑尾烟囱浊度仪DR22O1套DURAG德国FOB4窑头烟囱浊度仪DR22O1套DURAG他国FOB5旁路放风烟囱浊度仪DR22O1套DURAG德国FOB6随机备品备件免费合计合同附件三AnnexIIISparePartsforCooimissioning附件3Rt机备品备件高温气体分析系统随机务品备件（单套配置）序号No.名称Nanw定货号SpCC数量Qty.(pcs)备注NotesIP”型图F8()X9022蠕动泉泉管4.1nn/I6nn23指示灯泡BA9S24V24按键3SB35-OAA4I25保护过滤器滤芯PE4606穿板接头OD<I>6nm2常温气体分析系统随机备件清单（单套配置）序号No.名称Name定货号Spec数员Qty.(pcs)备注NotesI保护过港器滤芯PE4只2穿板接头6-62只3按钮指示灯<J>22.54只说明：随机备品备件价格包含在总合同价内。
