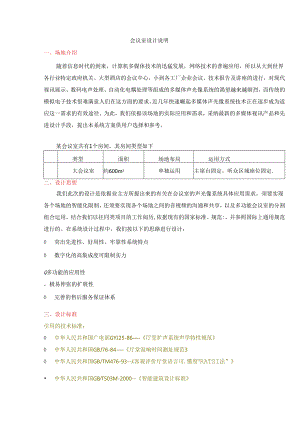

会议室设计说明一、场地介绍随着信息时代的到来，计算机多媒体技术的迅猛发展，网络技术的普遍应用，所以从大到世界各行业特定政府机关、大型酒店的会议中心，小到各工厂企业会议、技术报告及讲座的进行，对现代视讯展示、数码电声处理、自动化电耦处理等组成的多媒体声光像系统的渴望越来越刷烈，而传统的模拟电子技术很难满意人们在这方面的要求。近几年快速崛起多媒体声光像系统技术正在逐步成为适应这一需求的有效途径。为此，我们依据该场地的实际应用和需求，采纳最新的多媒体视讯产品和先进设计手段，提出本系统方案供用户选择和参考。某会议室共有1个房间，其房间类型如下类型面积场地布局运用方式大会议室约600mz单独运用主席台固定，听众区域座位固定.二、设计思想我们此次的设计是依据业主方所提出来的有关在会议室的声光像系统具体应用需求，须要实现各个场地的智能化限制，还须要实现各个场地之间的音视频的沟通和共享，以及多功能会议室的分割组合运用。结合我们以往同类项目的工作阅历,依据现有的国家标准、规范:，并参照国际上通用规范进行的。在系统设计过程中，我们按以下的思路进行设计： 突出先进性、好用性、牢靠性系统特点 数字化的高集成度可限制实力Q多功能的应用性。极易伸张的扩展性 完善的售后服务保证体系三、设计标准引用的技术标准： 中华人民共和国广电部GYJ25-86-厅堂扩声系统声学特性规范 中华人民共和国GBJ76-84-厅堂混响时间测址规范3 中华人民共和国GB/TM476-93-£客观评价厅堂语言可.懂度mRATSI法” 中华人民共和国GBTS03M-2000-智能建筑设计标准 中华人民共和国T50311-2000-M建筑与建筑群综合布线系统设计规范 中华人民共和国GB5019894民用闭路监视电视系统工程技术规范 中华人民共和国GB50258-966电气装置安装工程IkV及以卜配线工程施工及验收规范 中华人民共和国GB/T1538194会议系统电及音筑性能要求3 中华人民共和国GBJII8-88-民用建筑隔声设计规范 中华人民共和国GBJI6-37-C建筑设计防火规范3 中华人民共和国JGJ/T16-92-民用建筑电气设计规范 中华人民共和国GA/T75-94-平安防范工程程序与要求及国家其他有关现行规范及标准。依据上述标准和甲方技术文件要求，我方进行了设备的合理化配置、计兑机协助声学设计、计算机协助制图，将本工程项目进行r最合理的优化“四、项目设计目标此次设计方案包括大会议室的会议发言、扩音系统等。我们设计的指导思想是系统牢靠、技术先进、功能完备，同时在满意运用要求的基珈上尽量保证经济性。在各系统整体规划和系统结构设计时，须要依据具体要求对系统进行具体、专业的总体规划和设计。依据系统功能的要求，选定先进、成熟、好用、性能稳定牢靠、便于维护和升级的设备。要考虑信号流的支配，作好信号潦的切换、优先权支配等，并配齐有关设备等。依据设招组成状况，选择安装设备的机架及限制台，设计或选择有关的安装附件“确定限制中心室的位理、估算各种设备所需电源的容量,对机房的电源容量、位置以及信号接地和平安接地作出设计建议，并作出限制室设备的位置布局图。依据所选定的设备及工程实施中所需材料列出设备、材料清单和工程预算表。为使之符合运用要求，满意各种活动的须要，我们在设计时主要考虑了以下几点:完整的功能设计。系统合理敬捷：全部设备有用先进产品：尽量选用高性价比产品：具备独特的风格和气派：建设套先进、成熟、好用、性能超定牢苑的多功能音视频系统。因此他应具备:1、 设备的性能牢靠,在某些场合下要有敏然的现场操作性、精确性和同步性，功率储备足够、声乐级要达到甚至超过国家级标准。2、 优质的效果、极低的失真度,在播放音乐时保证高音光明不毛、低音强劲不浑，在人声再现时应使声音澄澈、回泄有磁性、不发干发涩。3、 极简洁无需专业学同傻瓜型的掾作,依据不同的实际运用场合只需荷洁的按动相应的按键便可调出对应的运用模式，而不须要在大堆的扩声设备中调来调去，既使是非专业人员也可轻松操作。4、 较高的性价比,在延置设备时尽量配精、配好，在保证音质和功能的状况卜削减不必要的开支，设备则采纳国际知名品牌以保证优异的品质和性能.5、 巨大的可扩充空间,在某些特定的场合下，须要临时增加设备或分开作移动户外扩声时应便利快捷，同时也要求了设备的配置连接简洁、拆装简洁易懂。6、 次/藏进性：可以在将来的几年中不被淘汰，与其他设备、制式兼容。五、系统设备选型依据工程设计及设备选型上，要做到：选用国际知名的器材，以及有雄厚实力和肯定优秀技术支持实力的厂家、代理商，以保证设计指标的实现和系统工作的牢兆性。基本上选用同类产品中技术最成熟、性能先进、运用牢靠的产品型号，以保证器材和系统的先进性、成熟性。选用高度超能化、高技术含量的产品，建立系统开放式的架构，以标准化和模块化为设计要求，既便于系统的管理和维护运用，乂可保持系统较长时间的先进性。六、系统的成大会议室1 .会议扩声系统2 .会议探讨系统3 .智能集中限制系统4 .5 .七、功能说明考虑到建筑运用作为会议中心的特殊性质，建筑当中各房间视听系统应首先满菽在质量、稳定牢靠和易于维护，尤其是长时间自动运行的要求，以尽量削减运行管理和维护费用，并在符合实际须要的前提下具有较高的定位。对手会议室视听系统的考虑，依据业务需求的特点，为最大限度湎意租用单位会议需求，适应信息化建设的须要，必需创建一个以人为本、环境美丽、平安籽适的会议环境，既节约能源，又降低运用成本，集洽谈、会议为体的会议系统。八、具体设计方案1.会议扩声系统采纳数字音频矩阵的总体处理构架。会议室设置拾音设备、扬声器、功率放大器及必要的音源，这些系统由本地的数字音频媒体矩阵进行处理和限制，形成独立的工作系统。并且由智能中心限制系统限制，以便利用户的运用扩声系统设计的第一步是依据的建筑蓝图在电脑上建立建筑物模型，再将全部表面建筑材料输入而完成三维建筑模型，通过进行电脑的声学模里设计和计算，分析场地的声场环境确定扬声错的布局和选型。我们依据得到的场地资料，在电脑中建立了各个场地的声学模型，这些模型与房间实际的形态、大小、建筑特征和表面材料一样，并在这个模型中依据观众区域进行计算.我们依据其相应的建筑声学条件和表面材料，转换成电脑参数输入模型中，进行计算,这样可以保证模型与现场的样性，以及可以保证电脑计算的精确性。建筑物的声学模型建立以后，我们可以利用它来预估这建筑物的混响时间RT。混响是声音经过房间表面的多次反射而聚集的声音。尽管离声源有远有近，但反射声声场在房间内各处的密度却几乎相同。混响时间RTM是指在音源停止后，音量下降60dB所耗的时间（以秒计时）。各个不同类型的房间的建筑声学条件都各有不同，但必需首先要满意语言清楚度的要求，场地中不得出现同声、抖动回声和声聚焦等音质缺陷。衡珏场地建筑声学一个亚要的指标就是混响时间，混响时间RT,.与建筑结构、表面材料和装修等有很大美系，而混响时间的特性将干脆影响扩声系统的声音侦星。合适的混响时间对声音有帮助，而不合适的混响时间将对声音产生有害的影响，尤其会影响声音的语言清楚度。混响时间对设计音响犷声系统来说是个特别重要的数据，我们将依据场地的混响时间确定应当采纳那一种设计方案或选用那一种类型的扬声器系统。在本设计方案中我们采纳参照预估的方法来对各个房间的建筑参数进行转换和计算,我们主要参照中华人民共和国行业标准JGJ57-2000/J67-2001剧场建筑设计规范DeSignCordforTheater中的指标。大会议室的扩声系统需满意会议发言，播放远程视演会议音频信息和播放视孩伴音功能的运用要求，音响系统具备高语言清楚度，足够的声压级，声音匀称涵盖服务区，养响及盖匀称.保证系统具备肯定的动态余量.类型面积场地布局运用方式B大会议室约600m2单独运用主席台固定，听众区域座位固定。1、1扬声器由丁该类场地有一个固定主席台，且场地也较大，因而我们设计采纳主全频扬声器安装于正投影幕两侧，协作播放视频资料。并在场地后部安装设补声扬声器，用以提高后排的语言清楚度。两只BoSEMAI2EX全频线阵列扬声器作主扩声,涵盖会议室的前区，水平涵盖160度，垂直辐射图样为恒定的高度。采纳线阵列技术，保证整个有效涵盖区域内声场匀称，有效提高语言清烛度峰值最大声压级不小于113dB九只BOSEDS40F吸顶扬声冷作为场地的补声音箱，用于提高声场的匀称度和直达声比例用于提高语言清楚度。水平涵盖125度，垂直涵盖125度采纳特殊技术，保证整个有效涵盖区域内声场匀称,有效提高语言清楚度峰值最大声压级不小于103dB扬声罂体积小巧，可以重新上漆，与装修环境融为体,重量不超过3.7公斤我们将这些扬声器放入BoseMOdCIe*中进行模拟运莫.其结果证明以上设计是达到并部分超过设计指标，能完全满意运用方的要求，其扬声器布置方式及模拟运用效果详见国宴厅的声场分析图。1.2 功率放大器劝放与音箱的I兀配是整个系统中最重要的一环。它的主要任务是放大来自前置放大器的信号，产生足够的不失真输出功率，以驱动扬声罂正常工作.特殊是专业功放要求很严格，须要它能长时间、大电流、高电压始终稳定的工作，须要输出的功率更加强大。通常是音箱功率的1.2到1.5倍。须要功放的阻抗适应实力更强。因此，功率放大器的技术指标特殊重要，例如：貉机频率性、谐波失其系数、信号噪声比、瞬态响应。这里我们选用PM8500功放。1.3 音频处理系统在大会议室室的扩声系统中，我们设计采纳先进的12X4通道的BoseContro1.SpaceESP-1204数字音频矩阵，配备-张光纤输入卡，通过扩声系统中的一台BosContr。ISPaCeESir204数字音频矩阵限制音响系统“它可以将不同功能的运用模式和系统工作状态储存，在须要切换功能时，可以通过电脑屏幕或者设备上的个按纽，就可以马上完成传统模拟方式须要几十个步骤的操作，特别便利和牢靠：采纳数字限制的大型音响系统除便利操作外，一台设备可以替代儿乎全部的传统模拟信号处理设备，功能特别强大，并且可以为今后扩展供应了硬件条件。同时它还可以与中控系统同时运用，接受中控系统的限制。1.4 设备选型A：主扩扬声暑MA12EXPanara*MA12EX模块化线性列阵扬声器设计用须要全频段音乐表现和较高的语言清楚度的室内和户外应用场所。其频率响应为75HZI3kHz(-3dB),无需配置额外的低音扬声罂，即可拥有全频段的音乐表现。 全频设计，真实自然的人声和音乐表现； 全天候没计，可在户外无遮挡环境下运用(1EC529IPX5防水标准)； 较接列阵技术，160。宽广的水平扩散角： 线性列阵声音特性(垂直角度限制严宓，声音哀减缓慢)； 多个MA12EX扬声器可叠加运用； 适合具有声学设计挑战的场所，满意较高语言清楚度和音乐播放的需求；动态电子均衡技术：能够自动均衡低、中、高音频，还原自然清楚的声音。校接列阵技术：多个扬声器单元在组成列阵时，以不同的角度组合，从而实现更大的扬声器涵盖角。线型列阵技术：单个扬声器中的多个扬声器单元以线性排列，实现倍距离声音只衰减3dB,并有效的限制了垂直涵盖角.频率响应：75HZT3kHz(-3dB)/58HZT6kHz(-I0dB)持续功率处理：15OW连续(全频)：300W连续(中高频)阻抗：80灵敏度：87dB-SP1.,Iw1Im最大声输出：109dB-SP1.,Im辐射角度：160o（三）,20o(V)外形尺寸：98.6（三）X10.4(W)x14.0(D)Cm重量：9.43KgB：悔助音箱DS40Fr雅、现代的外形设计与装修环境相融合，可选黑色或白色，可重新上漆，可与FreeSPaCeDS40SE面装扬声器混合运用，符合心SI/I1.1480-2005消防标准，适合空气调整（高压）空间运用。技术参数：最大声压级为103dB-SP1.（峰值109dB-SP1.）全频单元,频响范固为80HZ至16kHz125»锥形扩散角度一只4.5英寸（114mm）全频HVC（螺旋音圈）单元安装臂适合最厚70mm的天花板薄箱体设计，最低可在163E的吊顶空间安装集成多抽头变压器的设计，使得抽头设置可通过扬声器网罩底下的拇指旋钮进行：70V-2.5W,5W,10W,20W,40W100V-5W,10W,20W,40W频率响应：80Hz-16kHz（+3dB）持续功率处理：IOw连续灵敏度：87dB-SP1.,1.w,Im（粉红噪声）最大声输出：103dB-SP1.,Im（粉红噪声）109dB-SP1.,E（粉红噪声，峰值）4.5英寸单元技术：4.5英寸驱动器设计并不总是设计扬声器的好佳方法。然而，它们的确供应了一种具有用人留意的好处的方法，特殊是对那些首要考虑产品牢狂性的专业音响。旋钮式抽头设置：通过扬声器上拇指大小的旋钮，无需运用其他工具，即可简便快槌的设置当前扬声器的工作模式和功率抽头“外形尺寸:29.9cm（外缘直径）；26.7cm（开口直径）：M.6Cm（顶部高度）重显：3.7KgCt*算处理器ESp-1240Bose®Contro1.Space*ESp-1240音频处理器为单机架高度的数字信号处理器,配备12x4的模拟音频输入输出，内置ESP1.ink输出，以及一个开放式的数字扩展卡槽，可插入选配的Dant"或AVB网络音频扩展卡。该产品性价比高，能够满意现今时高品质音频处理和限制的严苛要求。这款ESP-1240处理器设计广泛应用于各类领域，从小型独立项目到大型音频网络均可应用。内置数字扩展卡槽供应的网络音频连接选项包括Dante*和AVB网络音频扩屣卡，使处理器与其它音频产品和系统通过网络连接。对独立应用或快速用户访问，可通过前面板以太网接口进行本地配置和监控。板载连接包括以太网用口、RS-232、5路限制信号输入、5路限制信号输出以及连接BoSMPoWerMa1.Ch彩放大器的8通道ESP1.ink输出。可运用任何一个高雅设计的BoSea墙面限制面板来限制全部Bose®网络设备，包括可编程的CC-64和CC-16以及三个简洁的区域音量限制器。可通过Bose®Contro1.Spac'Designer*软件进行敬捷配置。该软件的算法会不断扩充改进，可以供应高水平的音频配置功能。支持的算法包括：压缩器/限幅器，分频器，延时，戏波器，增益/静音，图示均衡，矩阵混音器，信号指示，混音器，噪声/信号发生器，噪声门，信号发生器,噪声门，参星均衡，路由器，扬声器均衡和分频,自动强切，自动增益限制和音源选择功能.内置实时时钟，以时间或星期几来设定定时支配任务。参数场景的设置功能可以实现套系统为独立的房间或区域进行不同的场毋设巴和操作。可选配的环绕声输入解码卡，支持【）。Ib评Digi1.a1、DTSa和PCM信号格式。无需另外配置专业解码冠，就能让ESP整合全部音频处理功能。扩展的串口通讯协议，能与常用的中心限制设备进行整合。产品规格：频率响应:20Hz-20kHz（+0.3dB-O.1dB）总谐波失真加噪声：0.002%+4dBu（信噪比/20Hz-20kHz）通道隔离（用扰）：-105dB+4dBu输入和输出电平，1kHz动态范用：115dB,信噪比20Hz-20kHz,模拟直通输入通道：12路模拟（平衡麦克风/线路电平）,16数字（通过选项卡实现）输出通道：4路模拟（平衡，线路电平），8ESP1.ink,16数字（通过选项卡实现）外形尺寸:1.7"HX19.0"WX8.5*D（441111X483nunx215mm）净重:5.75Ib（2.6kg）工作温度：32°F-104°F（0°C-40°C）2.会议探讨系统会议发言是会议室的基本功能，而运用传统的模拟话筒般只能安装较少的数量，较难进行会议探讨，并且其抗干扰实力也较弱，因此选用代表当今会议探讨发言系统圾先进科技的全数字式发言系统（DCN-NG）。数字发言系统（DCN-NG）可以为会议中心构建多席位、高保真的发言设备网络，并供应有效的话筒管理手段，保证发言的秩序。会议室主要设计用于实行大型会议，作为这样个大型的会议场所，会议系统的配置应特别完备，为此，配就了如下系统：数字发言系统：自动摄像追踪系统2.1 产品选型目前市场上的发言系统品种许多，但真正能做到全程数字化并能满意会议要求的系统相对较少。本方案选用BoSCH公司的数字会议网络（DCN）系统，该公司的此系列产品拥有全球第的市场占有率，在中国市场占有率也连年保持第%DCN领先把革命性的数字技术引入会议中心，用简洁的网络系统处理和传送数字信号不仅大幅地改进了音质，也简化了安装和操作。DCN对全部类型的会议都能供应敏捷的管理，无论是非正式的小型会议还是多语种、数千人的大型国际会议DCN都得心应手，运作自如。I）CN是同类设备中领先采纳全数字技术的系统。具有多功能、高音质、数据传送保密牢界等特点。它可以对会议的过程实行全面的限制。.BoSCH新代的数字发言话筒具有比以往BoSCH发言设饴更高品痂的音质、时塔的外形、以及能最大程度地减小啸叫产生的话筒杆设计都会带给客户一个惊诲。2.2 设备选型选用BOSCH新一代的数字发言设备，其外形美观大方，具有国际流行线条风格.配以1台京面摆放式主席发言设备和69台桌面拨放式代表发言设备。BOSCH新代代表机具备基本的发言能，主席机除基本的发言功能外，另具主席优先功能，可随时打断代表的发言进行插话，以限制会议的进程、维持会议的秩序。由于会议不须要特地人员进行限制,所以DCN-CCU中心限制装置完全可以满意会议需求。A,中心限制设务选配1台DCNNG中心限制器DCN-CCU20DCN-CCU2中心限制装特性和优点；IF设计大奖限制多达245个馈送装置可以限制数显不限的DCN-FCS32通道选择器2X32个高品质音插通道基本话筒管理功能；种操作话筒模式：打开：话筒按钮限制发言恳求臼动)覆盖：通过话筒按钮可以覆盖已激活的话筒(FIFo)语音：语首激活话筒打开话筒的数量为1至4个用于代表大会投票程序的基本投票限制。代表可以登记“出席”、“赞成”、“反对”和“弃权”.Concentus主席装置可以启动、停止和暂停投票。合计结果可以显示在大厅显示屏和装置的1.CD肝幕上.此外还包含传呼功能，用丁激活投票各。主席可以运用此声调来表示即聘起先一轮投票。基本同声传洋功能，附带31个语言通道以及1个原始语言通道基本内部通信功能，可以指定内部通信操作人id和内部通信主席(都可以通过译员台呼叫)自动摄像机限制2路音频线路输入和2路音频线路输出可调挖音频输入的灵敏度可调整音频输出的灵敏度音频插入功能，用于连接外部音频处理设备或电话耦合器可通过显示屏和单个旋钮对CCU和系统进行配置安装人员可为每个CCU安排唯一的名称以便识别通过VU计量表读数来监控音频输入和音频输出。可以运用耳机来监控音频适用于桌面或机架安装的19英寸(2U)壳体便利携带的提手附带19英寸机架安装支架、可拆卸支脚和安装附件系统安装和用户手册光盘控件和指示灯：前部配有电源开关前部配备可显示2X16字符的1.CD显示屏，用显示状态信息和CCU配理前部旋钮，用于阅读1.CD菜单后部配有两个红色1.ED过数指示灯,用于指示DCN网络输出B：发音设备整个会议室配备69台泉面摆放式代表发言设备。探讨代表机DaH）1.（供应深色和浅色两种基座）特性 防手机信号干扰 精致、时尚且符合人机工S学设计 固定话筒 内置扬声器 可用作代表机或主席机带固定话筒的探讨装置可以使与会人员发言、登记发言恳求以及听取他人发言。此外，该装置还供应两路耳机连接，即使在背景声音特别唱杂的状况下，也能听清他人发言。内置扬声器将在话筒打开时静音，以防产生声学反馈。该装置可以用作代表装置、主席装置（DCN-DSBCM主席按钮须要单独订购）或带协助按钮的代表装置一协助按钮具有多种功能，例如UJ用于招唤服务人员。可用缆线夹（DCN-DISC1.M,须要单独订购）来锁定环路电缆。该装置.供应浅色和深色两种战座。 降低耳机输出级别以防产生声学反馈（当听取会场讲言以及当话筒打开时激活） 既可用作代表机，也可用作主席机（DCN-DSBCM主席按钮须要单独订购 可用缆线夹（DCN-DISC1.M,须要单独订购）来锁定环路电缆 装置配备两种不同长度的话筒，并供应浅色和深色两种基座控件和指示灯 话筒带有红色或绿色指示灯 话筒按钮带有红色、绿色或黄色发光环。红色表示话筒处于激活状态，绿色表示已接受发言恳求，而黄色表示“V1P” 当代表加入箔记簿时,VIP指示灯将会亮起（仅在运用PC软件时才可用） 耳机音量限制按钮 隐臆式"De-init”开关互连组件 两个3.5亳米（0.14英寸）立体声耳机插孔 2米（78.7英寸）电缆,带模制六针圆形连接器 六针圆形连接器，用于执行环路连接主席优先按翅当探讨机设置成主席机时，需用DCN-DSBCm主席按钮替换原装的单个话筒按钮。在协助限制模式下，此按钮也可用于探讨机。DCN电境1.BB4116/201.BB4116/20是一卷长度为100米的电缆，与DCN延长电缆部件相同，需另配1.BB4119/00连接器.BoSeH会议系统的部份案例：上海世博中心、APEC峰会、G20金融峰会、重庆国际会议展览中心、觅阳国际会议屣览中心、福州海峡国际会展中心、杭州国际会展中心、上海环球金融中心、成都银行、重庆银行、上海浦西洲际酒店、上海市政协、上海通用、宣扬部、上海移动、上海市委、上海市二会、上海第一中级法院、中国石油,上海市政府、哈佛、浙江商检、济南全运会、金华市文化中心、香港添马舰行政管理公署、合肥烟草、杭州烟草、安徽电力、安徽交通厅、湖南电力、湖南移动、武汉高校、武汉理工高校、华中师应r校、湖北省人大、湖北省政协、湖北省省政府、武汉市人大、武汉市委、湖北气象局、湖北地震局、黄石车管所、黄石新治钢会议室、洪山区政府、洪山公安分局、武汉规划局、东风汽车视频会议、东风本田会议室、河南索菲特酒店、河南党校、驻马店市政府、安阳市政府、河南省委、河南烟草、河南交行、河南期货大厦3、智能集中限制系统因为各个房间中有数量繁多的电子设备，为提高管理人员工作效率，设备限制更便利,运用中心集中限制系统取代各种音视领信号源的遥控器，在触摸屏上实现视音频设备的限制，并进行平安时序电源开关：对多种音视领信号，可以进行随意切换和实时监控：传播媒介的选择、而且实时的图像反馈也能在触摸屏显示：外部环境的调整如灯光、温度的设定也可以在触摸屏上限制，可编程预制多种智能模式，实现“一键限制"：限制系统能扩展，在线升级。以上方案是我公司在仔细阅读场地图纸和资料后，叁照相关国家标准，结合我方以往同类工程的胜利阅历，细心设计的一套切实可行的先进方案.我们将秉承“专业信誉服务”的信念，不仅为业主供应优质的产品和先进的技术，更全面投入于今后的服务之中.5、施工工艺和工艺标准细则1、线路施工工艺及工艺标准1.1 线路敷设：全部线路的敷设均采纳钢管穿管敷设。管线施工依据GB50258-96*电气装置安装工程IKv及以下配线工程施工儿验收规范的要求进行。1.2 线材配用：全部信号连接线缆均选用二芯金属屏蔽绞线，以防止干扰.1.3 连接方式：全部的设备之间的信号连接均采纳平衡式连接，端点采纳焊接。1.4 敷设方式：电缆的弯曲半径不大于电缆直径的15倍：电源线宜与信号线、限制线分开敷设：电缆长度应逐盘核对，并依据设计图上各段的长度来选出电缆。宜避开电缆的接续，当电缆接续时应采纳专用接插件。九、限制室篇工工艺及工艺标准参照GB50198-941 .机架安装机架安装应符合设计要求，当有困难时可依据电缆地槽和接线盒位置做适当调整；机架的底座应与地面固定：机架应竖直安装，垂直偏差不大于0.1%：几个机架并排安装在起，面板应在同平面上并与基准线平行，前后偏差不的大于3冬米。对于相互有肯定间隔而排成列的设备，其面板前后偏差不得大于5富米：机架内的设备、部件的安袋，应在机架定位完毕并加固后进行，安装在机架内的设法应坚固、端正；机架上的固定螺丝、垫片和弹簧垫圈均应按要求索固不得遗漏.2 .限制台安装限制台应安放竖百、台面水平;附件完整、无损伤，螺丝紧固，台面整齐；接插件和设备接触应牢靠;，安装应坚固；3 .限制室内电缆敷设采纳地槽和堵槽时，电缆的从机架、限制台低部引入，将电缆顺着所盘方向理直，按电缆的排列次序放入槽内：拐弯处应符合电缆曲率半径要求；电缆离开机架和限制台时，应在距起弯点10亮米处成捆空绑。依据电缆的数fit应每隔100-200皂米空绑一次：采纳架槽时，架槽宜每隔肯定距离留出线口。电缆由出线口从机架上方引入，在引入机架时，应成捆绑扎；在敷设的电缆两端应留适度余量，并标示明显的永久性标记：各种电缆及限制线插头的装设应符合生产厂的要求,十、扩声系统施工工艺1、扩声系统的功率馈送应符合以下规定：音箱饿线采纳聚氨乙烯双芯多股铜芯导线穿管敷设。自功放输出端至最远扬声器（或扬声器系统）的导线衰耗不应大于0.5分贝（100O林兹2、扩声系统的功放单元应依据须要合理配四，符合以下规定：2. 1对前级分频限制的扩声系统，其分频功率输出馈送线路应分别单独分路配线.3. 2同一供声范围的不同分路扬声器（或扬声器系统）不应接至同一功放堆元，避开功放设备故障时造成大范围失声.3、采纳可控睢调光设备的场所，扩声线路的敷设应采纳卜列防干扰措施：4. I传声器线路采纳二芯金屈屏蔽线，穿钢管敷设.3.2调音台（或前级限制台）的进出线路均采纳二芯金属屏蔽线,4、系统设备之间的连接按以卜要求：4.I全部设备连接均采纳二芯金属屏蔽线.4.2系统设备均运用平衡式信号传输，接插件端点焊接。4.3全部信号连接线均按系统图流程要求编制编号，并做永久性标记.5、音箱的安装5、I音箱的吊装须采纳其生产厂家指定的，经过平安认证和保险的吊装组件;5、2音箱的安装应坚固、平安，其安装角度宜于调整：5、3音箱输入电缆与音箱的连接必需坚固牢靠：5、4音箱输入电缆不行扭曲或绞合：5,5各音箱电缆两端须标示永久性标记和相位标记.十一、供电与接地全部接地极的接地电阻应进行测量，经测量达不到设计要求时，应在接地极回填上中加入无腐蚀性长效降阻剂；仍达不到要求的，经设计单位同意，实行更换接地装置的措施。限制室内接地母线的路由、规格应符合设计要求。施工时应符合下列规定：接地母线表面应完整，无明显损伤和残余焊剂渣，铜带母线光滑无毛刺，绝缘线的绝缘层不得有老化龟裂现象；接地母线应铺放在地槽或电缆走道中心，并固定在架槽的外侧，母线应平整，不得有歪斜、弯曲.母线与机架或机顶的连接应坚固端正：系统的工程防雷接地安装，应严格按设计施工，接地安装应与土建施工同时进行。
