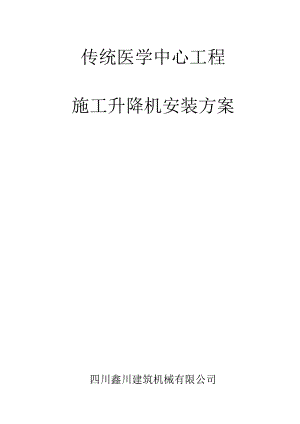

传统医学中心施工升降机安装方案.docx

传统医学中心工程施工升降机安装方案四川鑫川建筑机械有限公司一、工程概况传统医学中心工程位于成都市红星一段44号。本工程地下6400m2,地上25494m2,总面积：31894m2,施工电梯安装高度：98.00米高二、方案编写依据1、施工升降机运用说明书2、法律法规建筑施工升降机安装、运用、拆卸平安技术规程-JGJ215-2()IO建筑工程平安生产管理条例一国务院第393号令施工升降机平安规程一GB/T100552007建筑机械运用平安技术规程-JGJ332OO1施工现场临时用电平安技术规范一JGJ46-2005建筑施工平安检查标准一JGJ59-99建筑施工高处作业平安技术规范一JGJ80-91施工现场机械设备检查技术规程-JGJ160-2008施工升降机GB/10054-20053、安装现场条件及建筑物周边环境和现场地勘资料三、作业人员组织和职费岗位姓名岗位职责技术负责人张通鉴方案的审查及技术工作质安负贡人曾学文负货安装质国限制,平安技术交底，平安检查、平安监旨、平安警戒、填写作业记录安装工长段志永部署协调前后场工作，督促装拆人m履行各自职贡，带领装拆人员实施装拆方案，按工艺和质量要求进行作业。平安员曾学文负责安装质量限制和平安检查、平安监督、平安警戒安拆人员张兆金段志靖负责机件的检查、装却、调试王华段强沈明刚罗道兵莫传洪陈彬文登权曾建兵文世勇电工李斌负优电涔安装及其调试工作施工升降机司机陆风康军曾红丽张前国负责设备操作，协作装拆作业轮胎式起重机司机塔式起重机（QTZ5013）负货机件吊装协作装拆作业四、施工升降机技术参数、主要零部件外形尺寸和重量1、施工升降机组成施工升降机乂称施工电梯，是附着在建筑物上，用来提料和便利施工人员上下的垂直运输设备，施工升降机主要由标准节、导轨架、吊笼、防护围栏、附墙架，传动机构，电气系统和平安装置等组成。2、本施工升降机是双笼升降机，单笼额定载重2000kg,提升运行速度33mmin,最大提上升度200m,本机系成熟产品，技术先进，性能优良，平安牢靠，操作便利，制动平稳、冲击小。其它参数见卜.表.SC200/200施工升降机主要技术参数见卜表：额定载重量（单笼）200Okg额定起升速度33mmin电机型号YZEJ132M-4电机持续功率（单笼）2X15KW电机制动力矩（单台）120N.m最大提上升度20Om吊笼尽空尺寸（长X宽X高）3.2×1.5×2.7m导轨架自由端最大允许高度7.5m安装起重机起吊实力200kg标准节尺寸0.65×O.65×1.508m整机重量（100m高度）21.36t标准节每节重180kg五、协助起重设备、吊索具的配置、安装与拆卸工具及仪器名称规格型号数量备注轮胎式起重机徐工12t1吊装塔式起重机QTZ50131施工现场在用设备载重汽车5t3转运工具车北斗星1JI1.AK0D71电锤、钻机各1台附着打孔平安帽10顶装拆工具力矩扳手梅花扳手各1套350Nm300Nm平安带6根手套10双水平仪1台检测平整度经纬仪1台检测垂宜度六、施工升降机安装前打算工作(1)看现场，从平安、便利、经济动身，综合运用、装拆和地址等因素，确定施工升降机的安装位置。(2)组建装拆班子，明确分工，分头进行技术、物资打算。(3)编写安装方案(4)向施工单位供应施工升降机基础图纸帮助施工单位进行基础浇筑和地脚螺栓预埋，地基检验由施工单位技术部门负责。(5)施工单位制定清障避让措施，清除进出场道路上的障碍物和建筑材料，以保证汽车吊和载重汽车平安行使。(6)全面检查施工升降机。(7)分级进行平安技术交底和三级教化。(8)资料打弊。复印施工平面图、地勘资料、施工升降机基础图、设备制造许可证、设备安装资质证、平安许可证、出厂合格证、备案登记证、装拆作业人员上岗证。七、安装、拆卸步骤与方法1、安装工艺程序(1)底盘安装及校平；(2)安装外笼、吊笼；(3)安装线缆：(4)安装标准节至第一道附墙处：(5)安装第一道附墙装置；(6)按上述(4)、(5)项程序安装至运用高度：(7)安装电缆导向装置：(8)完善层门装置；(9)试运转，调试升降机：(10)自检验收：（三）组织检测机构验收：(12)运用登记取证：(13)交付运用。2,施工升降机的安装(1)基础设置本升降机基础承载实力按以下公式计算P=2G（kg）：P=（吊笼重量+外笼重量+导轨重量+载荷）×2P=（吊笼重量2个X2吨+外笼1.48吨+标准节重量40节X0.18吨+载荷2个X2吨）X2=33.36吨=334kN本升降机的基础尺寸为4400X4400X30Omm,由施工单位依据基础制作图负责制作。地基应浇筑C30混凝土基础。其承载实力应大于0.15MPa,地基上表面平整度不大于5mm,并应有排水设施。（2）附着设计由于工程须要，该施工升降机按说明书安装附墙件道，每3层楼附着一次，在楼层平面和屋面进行附着，附着间距不大于9米，附着方式为穿墙附着，穿墙连接螺栓选用M24高强度8.8级螺栓，依据墙板厚度而定，每点4根附着，抗拉、抗压、抗剪强度满意要求，安装时必需加垫并拧紧螺栓。用350N-m的力矩板手。（3）安装施工安装时用工地在用QTZ5O13塔机首先将基础构架吊放在平台上，让构架上的孔与基础的地脚架上的螺孔对正，然后拧上四个地脚螺栓，基础构架的位置方向见图。a、安装前可自备一些调整垫块，垫块斜度不大于1:20,厚度为1、2、5亳米三种规格。b、用水平仪或经纬仪校正导轨架接口，四个接口处于同一水平面内，其误差依据产品运用说明书要求执行。c、在基础构架上装上两节标准节，其垂宜度限制在1/1000以内。d、在b项和C项测量中，如有达不到要求的应加调整块调整，首先依据须要找出须要加垫块的位置，选好垫块厚度，然后松开地脚螺栓后再测量，如此反复进行校正，达到要求为止。防护围栏安装把防护栏基础构架放在基础上，用水平仪校正导轨架接口，并填实构架与基础间的空隙，然后拧紧地脚螺栓，当吊笼安装就位后可拼装侧墙壁板，门和门框，活动门上下开启敏捷。导轨架安装先把标准节安放在基础构架接口上拧紧连接螺栓,然后逐节安装其余标准节，在每次标准节安装前应分别在标准节插口清除杂物，并涂抹少量黄油，在每加高IOm后应检查导轨架垂直度(1/1000内)，一旦发觉超差应刚好用斜支撑加以校正。标准节拼装时，相邻标准节立柱结合面对应平直，相互错位形成的,阶差不得大于0.8mm,相邻齿条对接处，沿齿高方向的阶差不得大于0.3mm(施工升降机，GB/T100542005)。在标准节加装到9m后必需设置首道附墙支撑架，一端与标准节固定，要求墙面能承受58(X)KG的反力。过道竖杆兼做楼层平台框架，以便加设登楼跳板，每次末节(最高节)过道竖杆上均需套上防水盖子。导轨架安装后其垂直高度应满意下表要求。其测量方法是，吊笼着地,从垂直于吊笼长度方向与平行于吊笼长度方向分别用经纬仪测量导轨架的安装垂直度，重夏三次取平均值。导轨安装垂直度偏差规定值:导轨架设高度(m)W70>70I(X)>1.-150>1.5O-2>200垂直度偏差(ft<mm)向度X1.%oW7090110W130吊笼安装用塔机把吊笼在导轨架上就位后，调整上、下、左、右导向轮及亚轮装置，使齿轮与齿条的齿合状况应符合要求。a、让靠近齿条一边的上、下单导向轮与标准节主弦钢管间隙小于0.5mm用塞尺检查三个齿轮的侧隙和接触状况，要求齿侧间隙小于0.4mm,接触面积沿齿高方向不小于40%,沿齿长方向不小于50%,如不符合要求，可调整传动背板后的调整螺钉来满意要求。b、齿轮、齿条咬合状况调整好后，另外的单导轨架立柱间的间隙应调到0.5mm以内。电器安装a、电缆导向架按施工图要求固定，并保持在电缆架上方的同一垂直线上。b、升降机的电源必需重复接地，保证升降机平安运行。C、电缆滑车安装(从略)附墙支撑架的安装附墙支撑架的初始安装位置距基础高9.5m,以后每隔9水不大于9m)附着一次，最终一道附着到导轨顶端距离不得超过7.5m。全限位装置的安装底笼、吊笼门的限位开关在出厂前已调试合格。a、上限位开关的安装上行限位开关碰铁应在保证限位开关在触发后留有的上部距离不得大于1.8mo上行极限开关碰铁应安装在上行限位开关上方015m处。b、下限位开关下行限位开关碰铁的位置：当吊笼满载下行时，应使吊笼触发下行限位开关后距离缓冲弹簧100-20Omm处停车。下行极限开关碰铁的安装：应保证吊笼未遇到缓冲弹簧前触发极限开关。紧固全部碰铁的螺栓，保证碰铁不移位。4、调整与试运行(1)调整在施工升降机各部安装就绪后，在试运传同时应分别调整各部件相对位置及行程开关转臂长度，间隙调整后可进行吊笼运行试验。手动升降首先确保切断主机电源，然后把驱动电机与减速器连接的检查需拆卜.,用撬棒插入机组连接轴器孔内，撬动时必需同时用于打开电动机尾端制动器的松闸把F,撬动结束应松手合闸井进行其次次撬动打算，如次往复撬动使吊笼上升IIn左右，与此同时检查吊笼在导轨架上的上升状况，并随时调整各滚轮位置，使吊笼齿与齿条咬合位置精确，运行平衡，各滚轮与导轨立柱管接触匀称，无碰撞现象，然后用手轻松拉闸把手，使吊笼缓缓下降，以上操作重复一次，确认可行后，方可进行机械驱动试车。机械驱动力升降在确保电器接线无误，调整两个电动机转动一样。电源供电正常的状况下，把升降限制开关接到吊笼顶部平台上进行人工操作空载试运行（便于视察操纵限制开关使吊笼在导轨架上下运行数次，吊笼运行平稳，无跳动、无异响等故障，同时进行检查电动机、减速器的发热状况。在全部状况正常后允许投入正常安装运行。对于新安装的施工升降机，还应作静载试验10分钟，检查吊笼各主梁刚度，即导向轮定位坚实等是否牢靠，发觉问题应刚好解决。（2）正式运行前调整工作按说明书要求润滑全机。全面调整分层停车，将手摇起重机拆离平放于笼顶上，接好地线,安好避雷针，到此安装完成。按预先制定的安装验收方案进行自检验收。施工单位、监理单位参与验收。请专业检测机构组织验收，拿到检测报告后报安监站运用备案取证。交付运用。八、质量技术要求1、安装时，必需拧紧标准节及附墙架上的连接螺栓，地脚螺栓拧紧力矩350N.m,导轨架螺栓拧紧力矩300N.m.2、每安装一道附墙架必需按升降机安装方案的要求检测井调整导轨架的垂直度，安装垂直度可用经纬仪来测量，导轨架垂直度的允许偏差为：安装高度70m时允许偏差相应高度的1/1000：安装高度70-100m时允许偏差70mm0安装高度100150m时允许偏差90mm.3、留意附墙架的最大水平倾角不得大于±8。，最终一道附墙架以上的导轨架悬臂长度W7.5mo4、升降机运行前，应先将爱护接地装置与升降机金属结构连通，接地电阻4Q°九、平安技术措施为保证安装工作顺当进行，对实际工作提出如卜.要求，望遵照执行。1、参与安装作业人员必需细致学习该机械安装方案，了解该机械的原理、构造，熟识机械的拆装工艺，严格依据施工方案实施作业。2、施工升降机安装前应按建筑施工升降机安装、运用、拆卸平安技术规程JGJ215-2010附录A对基础进行验收，合格后方能安装。3、施工升降机安装前应对各部件进行检查。4、安装作业前，应对协助起重设备和其他安装协助用具的机械性能和平安性能进行检查，合格后方能投入作业。5、安装技术人员应依据施工升降机安装、拆卸工程专项施工方案和运用说明书的要求，对安装作业人员进行平安技术交底和三级教化，并由安装作业人员在交底书上签字。6、安装前应做好施工升降机的保养工作。7、安装作业人员应按施工平安技术交底内容进行作业。8、安装单位的专业技术人员、专职平安生产管理人员应进行现场监督。9、施工升降机的安装作业范围应设置警戒线及明显的警示标记。非作业人员不得进入警戒范围。任何人不得在悬吊物下方行走或停留。10、进入现场的安装作业人员应佩戴平安防护用品，高处作业人员应系平安带，穿防滑鞋。作业人员严禁酒后作业。11、安装作业中应统一指挥，明确分工。12、当遇大雨、大雪、大雾或风速大于13ms等恶劣天气时，应停止安装作业。13、电气设备安装应按施工升降机运用说明书的规定进行，安装用电应符合现行行业标准施工现场临时用电平安技术规范JGJ46-99的规定。14、施工升降机金属结构和电气设备金属外壳均应接地，接地电阻不应大于4Q。15、安装时应确保施工升降机运行通道内无障碍物。16、安装作业时必需将按扭盒或操作盒移至吊笼顶部操作。当导轨架或附墙架上有人员作业时，严禁开动施工升降机。17、传递工具或器材不得采纳投掷的方式。18、在吊笼顶部作业前应确保吊笼顶部护栏齐全完好。19、吊笼顶上全部的零件和工具应放置平稳，不得超出平安护栏。20、安装作业过程中安装作业人员和工具等总裁荷不得超过施工升降机的额定安装载重量。21、当安装吊杆上有悬挂物时，严禁开动施工升降机。严禁超载运用安装吊杆。22、层站应为独立受力体系，不得搭设在施工升降机附墙架的立杆上。23、导轨架安装时，应对施工升降机导轨架的垂直度进行测量校准。24、接高导轨架标准节时，应按运用说明书的规定进行附墙连接。25、每次加节完毕后，应对施工升降机导轨架的垂直度进行校正，且应按规定刚好重新设置行程限位和极限限位，阅历收合格后方能运行。26、连接件和连接件之间的防松脱防件应符合运用说明旧的规定，不得用其他物件代替。27、施工升降机最外侧边缘与外面架空输电线路的边线之间，应保持平安操作距离。详见规程JGJ215-201028、当发觉故障或危及平安的状况时，应马上停止安装作业，实行必要的平安防护措施，应设置警示标记并报告技术负责人。29、当遇意外状况不能接着安装作业时，应使巴安装的部件达到稳定状态并固定牢靠，经确认合格后方能停止作业。30、安装完毕后应拆除为施工升降机安装作业而设置的全部临时设施，清理施工场地上作业时所用的索具、工具、协助用具、各种零配件和杂物等。十、施工升降机平安操作规程1、施工升降机装拆作业人员必需是有效证件的持有者和身体健康者。无专业资格证书或证书过期未审查，身体不适者以及具有高血压等医学上认定不应高处作业者，均禁止介入施工升降机的拆装工作。2、装拆人员施工前必需细致学习设备的安装运用说明书和其他必要的作业学问，驾驭设备安装程序及工艺要求。3、装拆负责人必需在班前召开会议、交待任务、安排工作、讲解方案，进行平安教化，并做记录。4、装拆前，必需对全部机件、电器系统和全部工具、索具以及平安防护用品进行细致检查，确认符合平安技术要求后，方可进行安装作业。5、进入施工现场必需遵守现场平安生产管理制度和法规。按要求若装戴好平安帽，2米以上高处作业必需拴好平安带。6、装拆作业不得大风（四级以上）、浓雾、雨天进行，夜间作业时必需有足够的照明。必需严格依据工艺流程作业，严禁各行其是，交叉作业。严禁脱岗窜岗和酒后作业。7、作业人员必需听从统一指挥，做到分工明确，各司其职。现场应设专职平安员负责作业危急区域的隔离监控和平安措施的落实工作。8、现场设备的零、部件必需堆放整齐，归类保管，精确运用；置于高处零、部件和工具等应妥当放置，以防坠落伤人。9、负责设备吊装、转运的人员必需熟识承运设备的性能和基本参数,吊装时必需依据作业要求正确选择吊点:转运时应按行车平安要求装车并捆绑坚固。10、执行与作业相关的其他平安法规，技术要求和规章制度。11、装拆作业人员必需接受项目部的管理和指导与其他员工处好关系，搞好环境卫生，克服不良行为，做到文明生活文明施工。十一、平安应急预案1、目的为爱护人民生命财产平安，确保在意外状况发生时，公司员工有条不紊地开展救援活动，有效限制事态扩展，最大限度降低事故危害。2、管理内容和要求2.1应急救援组织机构公司组建应急救援领导小组,下设联络组、现场抢救组、善后处理组和护送组。公司应急救援领导小组及其职责主持全面工作副组长：曾学文（）、李淑勇O应急救援协调指挥工作）在组长的指挥卜.，根据事故状况上报区、派出所、急救部门，保障通信联络及所运用的工具、药品等供应工作。重大伤亡事故应依据公司平安生产事故报告处理制度程序执行。89086182）应救援实施工作，根翻案情状况在组长的指挥卜快速抢救伤员，疏散人员、物资或投入救援工作。善后处理组：接待受伤人员家属，做好安抚工作保障应急资金，做好善后工作。）、马上将伤员送往医院，办理治疗、住院手续。2.2应急救援抢救物资汽车：客车2辆货车2辆汽车吊车1辆气焊、气割设备2套干粉灭火器10个平安帽20项平安带15根其他救援物资，根据须要临时选购调配。2.3适用范围及相应的施救程序在公司员工作业范围内，发生高处坠落、触电、机械损害、物体打击、食物中毒和火灾事故时，公司员工应马上绽开抢救工作，拨打110、119、120急救电话，并在5分钟内向公司应急救援领导小组报告，公司应急教授领导小组马上调动现场抢险组，赶赴事故现场，开展抢救活动,联络组和善后处理组根据须要适时介入救援工作，公司应急救援领导小组应在24小时内形成书面事故报告，并上报有关部门，报告应包括以下内容：事故发生的时间、地点、抢救过程简述、人员伤亡和财产损失状况以及事故缘由分析、事故报告人、报告时间等。2.4平安生产事故应急预案的检查和修订公司平安生产事故应急预案是否管用，必需进行多次的演练、检查才能得到证明，因此公司每年应组织一次应急救援抢险活动，通过活动,检查公司的组织协调和抢险实力，发觉问题，制定措施，使预案不断得到充溢和完善。演练检查主要内容如下：a、通讯系统是否畅通；b、机构人员配备是否满意救援工作须要；c、各救援小组工作是否协调：d、救援物资是否配齐：e、应急预案是否切实可行：f、救援电话是否熟记：四川薇川建筑机械有限公司施工升降机安装、拆卸平安协议书甲方，成都建筑工程集团总公司乙方：四川川建筑机械有限公司为全面履行甲乙双方签订的建设工程施工合同内容，进一步明确在施工过程中甲乙双方的平安责任，爱护施工人员的平安和健康，防止伤亡事故的发生，依据机关、团体、企事业单位消防平安管理规定（公安部61号令）、中华人民共和国建筑法和中华人民共和国平安生产法及其他有关法律、法规，签订本协议。本协议为合同补充条款，在双方笑订工程施工合同的同时签订本协议，经双方签字盖章生效，与合同具有同等法律效力，双方应当细致履行。一、甲乙双方应共同遵守国家和本市有关平安生产的法律、法规和规定，细致执行国家、行业、企业平安技术标准.二、在甲方统一领导卜.，组成施工现场平安生产领导机构，定期召开平安生产工作会议，建立健全平安生产责任制和群治制度，制定各项平安生产规章和平安生产目标贡任,形成一体化的平安生产监督管理体系和保证体系，并依据职贲分工抓好落实。三、坚持“平安第一，预防为主”的方针，不得违章指挥和违章作业，在组织施工生产时必需先落实平安技术措施，防止事故发生。四、抓好平安教化，肃穆平安纪律，规范平安行为，禁止野蛮施工，防止施工扰民。五、发生事故应实行措施爱护现场，抢救伤员，防止事故扩大，并刚好报告业主和上级主管部门，组织事故调查小组，查清事故缘由，确定事故责任，依据“四不放过”原则制定改进措施，提出对事故责任者的处理看法。六、乙方应履行如下责任：对本单位施工中平安工作负干脆责任，详细内容如下：1、配备特地的平安生产管理人员，明确责任人，随时检查平安生产状况并作好记录。2、对电气焊等特种作业人员应持证上岗，并坚持现场检杳验收制度，禁止非特种作业人员从事特种作业。3、施工人员进场前应组织学习有关平安生产的法律、法规、做到侦防为主。4、施工现场内严禁运用易燃易爆物品，同时禁止吸烟。5、施工现场生活区与施工区应分别并符合消防规范要求及防火有关规定。6、施工现场应配备消防器材和消防水源，并派专人负贡。7、乙方应负责现场施工人员的平安管理，如出现意外伤亡事故，分清责任，由责任方负责。8、遵守甲方的要求制度，参与工地平安生产领导机构，出席平安工作会议，执行会议决议9、依据甲方的要求制定本单位平安目标贡任、管理规章制度、并向甲方备案。10、制定平安施工组织设计，编制本单位工程范围的平安施工方案和平安技术措施。11、对本单位的施工人员应登记造册，照实向甲方报告，接受甲方入场前的平安教化。有人员调整时，要马上报告甲方，并进行平安教化。未经平安教化的，不得进入施工现场，不得录用无身份证的人员和未满16岁的童工。12、按规定要求设置平安技术管理人员，负责操作中的平安检查。13、负贲班前平安教化和工程变换的平安教化，同时有针对性地进行平安技术交底。14、向甲方申报劳动爱护用品和机具设备的检查验收，验收合格后运用。15、设置必要的职工生活设施，并符合卫生、通风、照明等要求，职工的膳食、饮水符合卫生要求。16,在简单发生火灾的区域动火时，应事前向甲方申请，经批准并同时实行有效的防范措施后方可施工，储存运用易燃易爆器材时，应采纳相应的消防平安措施。17、教化本单位职工尊守纪律，不违章指挥和违章操作。18、本协议有效期限：自2011年03月止。19、此协议为合同附件，一式两份，甲乙双方各执一份。甲方，乙方:经办人:经办人;年月日年月日施工升降机安装作业平安技术交底工程名称：公元西工程运用单位：成都建筑工程集团总公司公元西项目部1、严格依据外用升降机安、拆实施作业，作业人员必需经专业培训I,并持有效正件上岗;2、安装作业人员必需佩戴平安帽：3、安装作业过程中应设专人进行平安警戒和防护:4、安装作业人员必需按高处作业要求系好平安带:安全技术交底内5、安装作业过程应有专人统一指挥，并熟识安装作业程序和图纸；6、装上两节标准节后，在其两个方向应按规范要求调整好垂直度，然后将吊笼安装就位；7、吊笼安装后，应调试导向轮与导轨、齿轮、齿条的间隙，并在离地面IOm高度以内上下进行运行试验：8、按规定高度安装调整好附墙装置，安装完毕后进行整机运行试验:9、安装附着系统及各层通道架设铺板时，吊笼应随之停置在作业层高度。不得在拆卸过程中同时上下运行：10、每道工序验收合格后方可进行下一工序作业，未阅历收或险收不合格不准进行卜.一道工序作业;交底接受交底负责人作业人员签字签字交底时间：年月日品定胡格（»>1.（«）1.iB)12（«）3200X1500310016351800附墙架连接尺寸图-'*i附墙架立面安装图备注：地上23层，建筑总高度91.45米，施工电梯架设高度97.45米，13道附墙。
