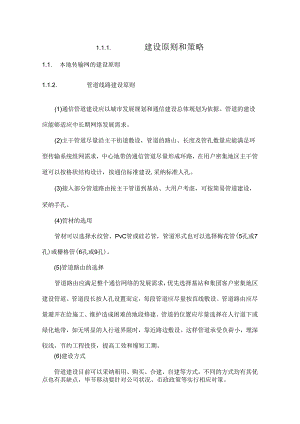

1.1.1. 建设原则和策略1.1. 本地传输网的建设原则1.1.2. 管道线路建设原则(1)通信管道建设应以城市发展规划和通信建设总体规划为依据。管道的建设应能够适应中长期网络发展需求。(2)主干管道尽量沿主干街道敷设，管道的路山、长度及管孔数量应能满足环型传输系统组网需求，中心地带的通信管道尽量形成环路，在用户密集地区主干管道可以按格状结构设计，按通信标准建设,采纳标准人孔。(3)接入部分管道路由按主干管道到基站、大用户考虑，可按简易管道建设，采纳手孔。(4)管材的选用管材可以选择水纹管、PvC管或硅芯管，管道形式也可以选择梅花管(5孔或7孔)或栅格管(6孔或9孔)。(5)管道路由的选择管道路由应满足整个通信网络的发展需求，优先选择基站和集团客户密集地区建设管道。管道段长按人孔设置而定，每段管道应尽量按直线敷设。管道路由应尽量避开在给施工、维护造成困难的地段修建。管道的位置应尽量选择在人行道下或绿化地带，如无明显的人行道界限时，靠近路边敷设。这样管道承受负荷小，埋深较浅，节约工程投资，提高工效和缩短工期。(6)建设方式管道建设目前可以采纳租用、购买、合建、自建等方式，不同的方式均有其优点也有其缺点，毕节移动要针对公司状况、市政政策等实行相应对策。(7)管孔容量管道管孔容量的确定需结合现有、在建及拟建的局楼(含汇接局)布局和现有管道的容量统一考虑，要求满足基站、大用户接入的需求,按城市中心区域、城市边缘区域分别考虑，中心区域管孔数足够，边缘区域适当递减。管孔数量配置原则如下：通信局楼及主要汇聚层节点前道路的管道管孔容量至少须要4孔：城区区主干道路及部分较重要的支路段管道的管孔容量至少须要2孔；城区末端接入业务管道管孔容量至少须要1孔。1.1.3. 光缆线路建设原则毕节移动本地传送网在已有传输网的基础上，以建、合建、购买”为指导方针建设光缆传送网络，光缆线路宜采纳自建方式加以协调和完善。丰富的管网资源将为毕节移动的业务发展打下了坚实的传输网络基础，避开出现传输网络跟不上业务发展需求的窘况。(1)光纤光缆选用原则本地光缆建议选用ITU-T建议的G.652单模光纤(即色散未位移的单模光纤)，工作波长为131Onm或1550nm:短距离通信宜选用131Onn1.工作波长，长距离通信宜选用155Onm波长。本地光缆缆芯选用层绞式松套管或中心束管式填充结构。缆芯内不设铜线，网管和业务通信均由光路传输，中继站采纳本地供电，缆芯内(色括松套管内)填充油膏，不采纳充气维护方式。(2)光缆分层建设原则为了避开核心光缆因开口接续过多，影响主干传输质量和网络的平安性，可以考虑光缆的分层建设。光缆的分层建设可分为核心层/汇聚层光缆和接入层光缆。核心层/汇聚层光缆是用于连接目标局所或汇聚层节点之间的光缆。汇聚层光缆应沿主干管道敷设，按环形结构、最短路径路由原则组织光缆结构，原则上应单独成缆，以保证汇聚层传输系统的平安军靠性。汇聚层光缆应满足基于SDH的环型传输组网和数据设备的网状或不完全网状组网所需芯数的要求，按3-5年以上局间中继的需求配置纤芯。接入层光缆用于连接汇聚节点和基站之间、基站和基站之间或主干光缆开口点和基站之间的连接。接入层光缆可由汇聚层节点引出并连接多个基站及之组成环形结构，环路上的基站光缆宜全进全出，从而提高基站传输的平安牢靠性。敷设方式上，在经济发达、接入节点密集或已建有管道的地段首先考虑管道光缆；对于建设管道困难或经济比较落后、接入节点少的地域，考虑采纳架空光缆；直埋光缆由于其建设成本高、扩容困难、不利于将来接入节点的发展，不适合在接入网中大量运用，故本规划原则上不考虑直埋光缆。(3)光缆容量的确定光缆容量主要为满足毕节移动本地传输网运用考虑，除满足传输系统终期业务需求所用的光纤数量外，结合考虑今后新业务发展所需的光纤数量，和依据网络平安牢靠性要求，预留肯定的冗余度，满足各种系统爱护的需求：同时还考虑光通信技术的发展和参考目前国内各运营商的光缆建设阅历来确定。对本规划期内的光缆容量配置如下：（八）核心、汇聚层光缆从管孔的利用考虑，核心、汇聚层光缆的芯数既不能太多，也不能太少，太多则奢侈主干光纤，奢侈投资，太少则主干光缆中可通融运用的光纤数量少，不利于业务的变更和发展，同时也奢侈了城市珍贵的地下管孔资源。核心、汇聚层光缆纤芯数量的取定应充分满足近期组网所需芯数，并本着适度超前的原则，核心层光缆一般考虑运用96T44芯，汇聚层一般考虑运用72-96芯。(b)接入层光缆接入层光缆基本以汇聚节点为中心，以环或链的形式接入基站。接入层光缆纤芯数量郊县一般以12-24芯为宜，城区不少于36芯，市区光缆芯数原则上不少于48芯。同时间缆纤芯的配置需结合现有网络的光缆统一考虑。城区管道光缆建设其它应留意的问题（八）对于规划成环基站的接入，考虑采纳两条光缆全进全出基站。对于同一道路上的两根接入层光缆，特殊是对于管孔资源惊慌的城区主干道路，考虑将其规划纤芯归并为一根光缆，以节约珍贵的管道资源。(b)为节约管道资源，在市区管道中须穿放5根子管。而在市区主干道路的管道中尽量运用大对数的光缆。(c)在城区利用管道敷设的光缆末端无法采纳管道敷设的段落，建议优先采纳直埋硅芯管的方式接入基站，尽量满足光缆的地下隐藏化。其次可考虑采纳立杆路架空(或利用其它单位的资源，如电力、广电等)甚至墙壁吊线的方式敷设光缆接入。1.1.4. 传输设备建设原则(1)合理限制设备厂家数量，不宜过多，建议限制在2家左右，既可以形成良好竞争机制，乂可以避开造成组网混乱：(2)不同厂家设备不建议混用，建议分区分片运用：(3)新增SDH设备要求具有敏捷的组网实力和平滑的升级、犷容实力,同时具备MSTP功能,满足2G、3G、IP、数据等多种业务对传输的需求。并依据业务的需求配置肯定的板件；(4)本期在毕节市区新建局间中继系统，建议采纳OTN设备，并依据现阶段OTN发展水平和实际须要选用合适的OTN设备类型。1.2.本地传输网建设的策略1.2.1. 本地传输网建设的总体策略本地传输网的建设按“从上至下”的原则实施，按分层组网的思路，先进行核心(骨干)层/汇聚层的建设和调整，做好上层传送平台，然后依据每年基站、P。P点的建设，逐年对边缘层进行建设和整改，接入层则主要依据业务的开展，采纳敏捷多样的方式对边缘层进行接入。毕节移动核心层传输网络相对完善，城域网发展落后。随着3G产业政策的逐步明白化，3G业务开展的时机越来越近。为了适应3G业务的发展，城域网的建设已燃眉之急。因此，城域网的建设是2009年网络发展的一个侧重点：到2009年底，应在毕节市区建立起局间中继系统，为局间大量电路交换供应高效传输通道；同时，在市区和各个县城建立起城域网汇聚层网络，为满足即将开展的3G业务和呈阶梯式增长的数据业务的发展做好打算。从毕节移动网络现状可以看出，网络结构不完善是制约传输网络发展的一个瓶颈，而汇聚层网络在整个传输网中起着承着启下的作用，其结构将干脆影响覆盖面最广泛的接入层网络，为了从根本上解决接入层网络结构不合理的问题，必需首先建立起结构合理、平安的汇聚层网络。因此，汇聚层网络建设是2009年建设的另一个侧重点。到2009年底，应在毕节地区建立起完善的汇聚层网络。经过2009年的建设后，毕节移动传输网络上层传输平台已相对完善，为优化接入层网络做好了铺垫。2019年-2019年重点建设接入层网络，在建设规划站点的同时，优化接入层网络结构，提高成环率。由于接入层组网在很大程度上受光缆建设的影响，因此，要在资源比较缺乏的现状下大力建设接入层光缆，克服毕节地区地理环境的影响，提高光缆成环比例，为建设一个平安、高效的接入层网络打下基础。1.2.2. 本地传输网的发展策略(1)本地传输网承载业务定位近几年来，用户对数据业务的需求量出现几何级增长的趋势，新一代传输网不仅要能满足语音业务的要求，而且要满足各种新型业务的传送要求，例如：宽带、视频、IBTV及各类IP业务：必需具备对原有TDM业务的兼容性、IP化新业务的扩展实力以及IP化业务的QoS(服务质量)实力提出更高的要求，还应具备对在颗粒业务进行灵敏捷活调度的实力。(2)本地传输网的发展策略依据各种业务对传输网络对的需求和传输网络的发展趋势，统一按综合业务传送平台考虑，各分公司应对现有网络资源和业务进行整合，建设综合的传输平台。1.2.3. 本地传输网线路建设策略接着扩大光线路的茯盖范围，以便利站点的接入和业务开展，加强和铁路、马路、市政、城建、规划、公安、部队、电力、广电、电信等部门的联系，主动和相关部门合作。规划期内站点的建设均考虑以光缆的方式接入，加大传输网络优化线路的建设力度。建设方式可考虑自建、合建、购买、租用等，以自建为主。1.2.4. 组网方案策略(1)总体网络方案本地传输网宜分层构架，以便于建设、组织、管理和维护。通常可以分为核心层、汇聚层、边缘层和接入层(参见图.1),具体网络的分层可依据各地的实际工程状况考虑，大城市按4层结构进行建设，中小城市可考虑3层结构。图I.I21本地传输网总体分层结构图核心(骨干)层：城域内BSC.MSC.关口局、数据交换等核心节点之间组成的传输层面，这些局站相互间的距离不长，但局间的电路需求比较大、电路种类比较多，是本地网的核心节点。汇聚层：依据基站及PoP分布的状况，选择部分机房条件好、业务发展潜力大、辐射其它节点组网便利的节点，作为其它节点的业务汇聚点，对基站进行围绕汇聚节点的分区域汇聚，一般一个汇聚节点可以辐射到10-30个现有节点。边缘层：一般基站、POP点至核心节点或汇聚节点的传输系统称为边缘层。接入层：从边缘层节P。P点到用户端的接入部分。(2)网络技术策略（八）核心(骨干)层考虑IOGb/s、ASoN和波分等技术，网络结构采纳网状网或环形网；(b)汇聚层以2.5Gbs和波分等技术为主，采纳环形网结构，从平安考虑，可对核心层双汇归：(c)边缘层采纳622155Mbs设备，网络结构主要以环形为主，链形、星形为补充：(d)采纳MSTP技术，实现对多业务传送的支持;(e)应维持上层网络的相对稳定和良好的扩展性；(f)应对设备厂家数量进行限制，便于管理和维护，在核心层、汇聚层实现统一网管和调度是特别重要的：(g)微波和租用电路仍是边缘层/接入层很好的补充传输方式。(3)互联互通传输系统及其它运营商的互联互通应采纳规范方式，互联双方的业务通过综合关口局实现互通，互联互通的传输方式也随着作相应调整和改造，传输组网时应考虑以下因素：（八）目前以SDH为主流技术，原则上采纳环形网络结构，节点的支配优先考虑双方节点间插方式，可供应最大互联容量；(b)互联传输点应及综合关口局共址建设，避开大量电路迂回造成资源奢侈。(c)网内互联业务的汇聚须要占用大量的局间传输通道，应予以充分考虑和合理支配。(4)数据接入传输建设策略及中国电信、网通等传统运营商相比，由于缺乏最终一公里接入的铜缆资源，难以快速采纳ADS1.或CAB1.E方式接入宽带用户.因此在一般用户的接入方面，移动有明显劣势。但在传输网的边缘层，移动具有基站点多面广的优势，基站传输网覆靛了儿乎全部的重要地区。在网络的容量、规模、覆盖面、技术先进性等方面，均有较好表现。基站所在的地点，往往也是大型厂矿企业、商业楼宇、宾馆饭店、住宅小区等密集的地区，具有很多潜在的大客户接入需求。充分利用这些站点，就可以快速响应客户需求。当然，这也要求在网络架构和设备选择时，充分考虑到数据接入的需求，所投入的设备应当具备数据处理实力，在有数据需求的状况下通过增加数据接口板的方式快速开通业务。中国移动数据接入传输应当依托现有传输网络基础，在宽带数据的接入上，应当综合利用1.Az1.MDS、VMDS等方式，以实现快速抢占客户资源。数据接入传输应遵循先大客户后一般用户、先近后远等原则。依据闻名的80/20原则,在运营商的业务收入中,80%的收入是由仅占总客户数20%的市要客户产生的。因此，作为运营商来说，首要的市场目标是要抓住大客户。由于大客户的收益较高，接入成本只要能限制在肯定的范围内，就可以保证赢利；首先发展就近的客户，可以充分利用现有的资源。在此基础上，逐步增加接入网络覆盖面。基站传输的各个节点均有可能成为数据接入层设备位置。依据周边客户的类型和数量的不同，接入方式可以有多种选择：（八）数量较少的大客户：这种客户一般须要QeS要求较高的专线型业务。此时，可以不必放置特地的宽带接入设备，而采纳传输网供应的宽带数据接口干脆出10/10OM以太网口，或2V捆绑转换器方式供应。前一种方式供应业务速度、管理维护便利性、牢靠性、性价比其次种方式好，但要求传输设备具备多业务传输实力，因此要求运营商在传输设备建设时通盘考虑。(b)小区居民用户：此时可以在基站节点处放置宽带接入设备，在接入层采纳1.AN等铜缆方式接入。可以考虑1.AN接入部分及小区或驻地网运营商合作，移动主要供应带宽，收入分成。(C)距离较远的大客户或小区：当数量较少时，可采纳光传输、数字微波传输供应接入通道；当四周潜在用户较多时，可以由基站节点处供应宽带传输通道，并在此建设1.MDS等宽带无线接入设备基站,接入四周用户。(d)用户密度大、布线难以解决的大客户或小区：此时可以由基站节点处供应宽带传输通道，并在此建设MDS等宽带无线接入设备基站，接入四周用户。(5)传输网络优化策略由于业务发展的不确定性和运营环境的不断变更导致网络建设在初期规划后仍出现不断的调整，在网络建设到肯定规模之后有必要回过头来重新进行评估和优化进而达到提高网络资源利用率降低运行成本和提高服务效率。其内容主要包括以下几方面：（八）优化网络的平安稳定性提高网络中重要业务的爱护比例；提高网络中部分市.要单板的爱护，例如交叉单元、时钟单元、支路单元：对网络的重要节点采纳路由成环爱护和环网结构爱护等。目前毕节地区传输网络比较混乱，要提高网络的平安稳定性，必需对现有网络进行全方位的优化，特殊是网络结构。要想使网络结构合理，网络层次清楚，必需有管线资源建设的协作。毕节移动在新站点建设时主要遵循的是就近接入的原则，优化工作相对较少，在规划期内应逐步变更这种思路，做到在每一期站点建设的同时能对网络进行相应的优化，只有这样，问题才不会越积越多。(b)优化网络的资源利用率合理规划运用传输通道，提高通道利用率；规范运用纤芯，例如纤芯分层运用；科学有效运用交叉资源，杜绝个别设备交叉资源瓶颈等。(C)优化网络的运维效率科学配置备品备件数量、种类，刚好有效的的解决维护中出现的问题：采纳定期检查、定期维护的方式，削减网络出问题的概率。1.2.5. 3G发展策略3G网主要包括核心网(CN).陆地无线接入网(UTRAN),各网元设备间的接口特点如下：(1.)Iub：NO加B到RNC的业务接口,UTRAN侧的主要接口,接口类型包括E1.N×E1IMA.STM-I(承载ATM)三种:(2)1.u-cs：RNC到MGWzMSC的电路域接口,接口类型为STMT/STM-4(承载ATM),有时也用E1.接口：(3)Iu-ps:RNC到SGSN的分组域接口，接口类型为STM-1/STM-4(承载ATM),有时也用E1.接口:(4)1.ur：RNC之间的接口，接口类型为E1./STM-I；(5)G：包括MSGV1.R、H1.R、MGW等和GGSN、SGSN之间的多种互连接口,包括STM-I/STM-4(承载ATV、TDM)、FE/GE、E1.等类型。核心网节点相对集中，数量较少，需求以已经收敛的大带宽业务为主,接口包括STM/STM-4(承载ATM、TDM).FE/GE、E1.等类型，可以利用传输核心层网络的资源，或扩展部分网络来解决。UTRAN部分的传输是整个3G传输的重点,特殊是IUb接口的传输。主要是因为站点多、分布广、带宽需求大，而乂采纳ATM承载方式，给本地网组网带来冲击。依据规范，IUb接口目前采纳ATv方式，以后向IP方式过渡。IUb接口采纳ATM方式，在目前的技术形势下，新建ATM网来满足需求是不行取的，而建设PTN网来满足需求条件不成熟，将主要考虑采纳SDH&VSTP来承载，为了降低带宽需求,提高资源利用率，基站通常放弃采纳ATMSTM-I接口（除非必要），而采纳更实际的IVNXE1方式，可以很好的利用传统网络好余的EI资源:另外，有的3G厂家对Iub口的IP化赐予了提前考虑，支持E1+IP混合传输方式，即话音等高等级业务采纳E1.方式传送，一般数据业务采纳IP方式传送。依据以上论述，IUb接口的传输（由本地网承载）建议以下方案：（1）方案一：透传方案。这是最简洁、最干脆、最易操作的方案。基站供应接口需求，主要是N*E1方式，传输只供应透传功能，还是传统的传输网络组织形式，只是容量方面的扩充，传输不涉及ATM层功能处理。须要指出的是：这种方式会给RNC侧带来接口（类型、数量等）和处理方面的压力，RNC需供应相应的接口和处理实力，完成ATM的相应功能。（注：一种可能的简便实现方式是在RNC及传输之间设置ATM交换机）这种方式由于传输只是透传，未运用ATM的熨用功能，带宽利用率低。(2)方案二：传输在汇聚层供应ATM功能处理。该方案技术合理性高，但涉及的因素多，操作难度大。接入层仍采纳透传方式，将丫*E1或STM-I传到汇聚层相应节点，汇聚层将信号转换成ATM信号，采纳VP-RNG,供应汇聚、复用、爱护，然后在局端以ATMSTMT及RC相接。此方案须要汇聚层设备(MSTP)的ATM板卡功能上的支持:有较高的利用带宽率。对以后接口IP化的考虑：（八）依据实际状况，也可以要求接入层设备具备VSTP功能(但前期可以不配置板卡)，以后增加相应以太网板卡就可以全程支持IP业务组网：(b)当以后ATM方式转换为IP方式时，可以更换板卡，通道资源可以群放再利用：(c)本方案之所以仅考虑在汇聚层采纳VSTP功能，限制ATM功能覆盖范围，不扩展到接入层，是因为考虑合理限制ATM板卡的配置数量，避开接IJ1.P化后，大量弃用的ATV板卡会带来较大负担，同时可以接着利用原有接入层不具备MSTP功能的设备。方案三:跳过ATM阶段,采纳E1+IP混合传输方式。比较志向，但受网络、技术条件的限制。（八）采纳N*E1+FE口方式，但须要相关厂家设备的支持；(b)每站供应FE,须要的资源较大，假如前期采纳，建设压力大;(C)须要在接入层/汇聚层供应对FE的汇聚、爱用及爱护功能。针对现阶段NodeB提出的接口需求绝大部分为IMANXEi,为简化操作，充分利用现有传输网络的富余E1.资源，传输暂考虑透传方案为主(即上述方案一)。传输负责将各基站链路传送(透传)至RN3在RNC侧汇合后,交由RNC负责接口对接方案。后期随着技术、网络条件的发展，可以渐渐引入其他方案。1.2.6. 传输网的建设思路(1)骨干层建设思路目前各地移动传送网的核心传输层可以等同为传统的本地传输网的局间中继系统，主要面对业务范围内的各交换局和业务中心节点。这些主要业务节点由各移动交换局、移动关口局、移动长途局、数据中心节点、内部业务网核心节点等组成。上述节点之间均须要采纳高速传输系统负责连接核心层各主要业务节点之间的传输通道，供应大容量的业务调度实力和多业务传输实力。就传送技术现状和近期发展趋势而言，在目前传送网的建设中，基本传送技术仍以WDM+SDH技术为主，随着业务的增加和网络的扩展，骨干层技术向OTN技术演进。2019年毕节移动在本地网骨干层的建设力度很大，目前正在建设市到县f)WDM环，在SDH层面上形成A、B平面，网络结构已相对完善:到目前为止，本地网骨干层容量还有很大富余，能满足规划期内的需求。本地网骨干层在规划期内建设思路为：在结构上，因毕节移动可能在县分别增加一个局房，考虑将新增的局房分别纳入相应的环路中；在体制上，可以分阶段逐步引入OTN机制，适应将来网络发展趋:此外，为了解决核心节点双方向光缆同时中断时给网络带来的平安隐患，提高网络运行维护效率，降低成本，核心层网络应逐步向智能光网络发展。毕节市区2019年已建成40*2.5GDWDM环，能满足规划期内传输容量的需求。毕节移动2009年将增加一个交换局，因此，首先应当建立局间中继系统，为局间大量电路供应高效传输通道。为了适应传输网络的发展趋势及新业务的特性，局间中继系统应首先考虑采纳OTN设备。(2)汇聚层建设思路毕节移动汇聚层建设比较落后，2019年正在建设毕节市、威宁县、金沙县、纳雍县、织金县五个区域的乡镇汇聚环，而大方县、赫章县、黔西县三个区域的汇聚层面网络还处于空白，依据目前网络的现状，汇聚层建设已刻不待时。依据网络建设指导思想，规划期内应首先在各个区域建立起城区汇聚环和乡镇汇聚环，以满足各项业务对传输的需求。汇聚环节点的选择取应当依照以下原则：（八）物理位置：汇聚节点选择取应首先考虑比较发达的乡镇，交通便利，能幅射周边站点。(b)机房具备条件：应有较大的空间来安放汇聚层设备和相应的配套设备，市电引入便利，具备平安条件。(C)便利组网：汇聚节点具备向多方向建设光缆的条件，以便于接入层组网。(d)便于网络维护。目前毕节移动还没有建设独立的核心层和汇聚层光缆，由于接入层调整施工相对较为频繁，常常须要割接施工操作或者开口接出纤芯，光缆开口较多，则潜在障碍点也较多，这种光缆混合运用方式使得汇聚层光缆整体平安性下降，存在较大的平安隐患。因此规划期内将重点建设汇聚层光缆，使汇聚层光缆逐步及接入层光缆分别，保证汇聚层组网的需求，提高汇聚层网络的平安牢靠性。(3)接入层建设思路毕节移动城域网接入层的建设主要包括基站接入及大客户接入。在规划期内，毕节移动应首先进行基站接入建设。在具体建设中应依据网络规划和现有的光缆网络资源，在条件允许的状况下，逐步完成全部基站光纤接入。大客户接入应依据市场发展的须要，在基站接入的基础上，充分利用毕节移动的基站和光缆开口点等资源，以基站辐射点对旁边的大客户进行就近接入。（八）基站接入建设思路在进行基站接入时，首选SDH光纤接入的方式进行接入，接入光缆路由尽量考虑物理路由的平安牢靠性。基站接入尽量成环以保证网络平安，对有条件的节点，采纳SCP的爱护方式进行双节点接入汇聚层自愈环。在部分光纤接入布.困难的基站，可考虑采纳PDH微波接入方式或其他无线接入方式进行过渡。随着电路数量的增长，基站接入环上的容量将会趋于饱和，应利用光纤资源依据实际状况进行接入环的裂变，利用基站或大客户光缆开口点进行跳纤，将接入环一分为二以增加网络容量。充分考虑到3G传输和2G传输需求，现有的155M环假如无法满足业务需求，则可以进行拆环、分环等各种方式进行扩容，一旦某些3G站点传输带宽特殊大，特殊是数据业务大的接入点，可适当将这些接入点所在的环网进行升级，组成容量较大的622M接入环。(b)大客户接入建设思路大客户包括话音直联大客户和数据大客户两种类型，其中话音直联大客户的传输需求主要为2MbsTDM电路，电路类型及现有基站相像，对传输质量要求较高。数据大客户的传输需求主要为2Mbs和10/100Base-T,将来可能会出现视频点播、视频集中监控等数据流业务。对传输电路的Q。S要求不一。目前，毕节移动大客户资源相对较少，在数据大客户接入发展初期可考虑大客户业务及基站业务采纳同网传送，采纳多业务综合传送的承载思路，依据用户需求，充分利用毕节移动的基站和光缆线路等资源，以基站和原有大客户光缆开口点为辐射点对旁边的大客户进行光纤就近接入或采纳无线接入技术进行敏捷接入。1.2.7. 传输技术发展分析1.2.7.1. IP化发展趋势全球电信行业正在向IP化、宽带化方向发展。IP技术及现代网络相比，有很多优越性,如:易于供应丰富敏捷的新业务.保持网络的可持续发展，可简化网络结构，实现业务融合，提升网络的利用率，降低运营商TCO等。随着IP承载网所需的电路带宽和颗粒度的不断增大，以VC调度为基础的SDH网络首先在犷展性和效率方面表现出了明显不足，在光层上干脆承载IP/VP1.S的扁平化架构己经成为大势所趋。这对传送网络提出了新的要求，能满足各种新型业务的新技术呼之欲出，在这种背班下，0TNPTN技术已成为业界公认的新一代传输技术。在一些地区，核心层网络已建立起IPOVEROTN网络，而IPOVERPTN在将来几年也是发展的热点。1.2.7.2. 光传送网OTNOTN（光传送网,Optica1.TransportNetwork）,是以波分复用技术为基础、在光层组织网络的传送网，是下一代的骨干传送网。OTN通过G.872、G.709、G.798等一系列ITU-T的建议所规范的新一代“数字传送体系”和“光传送体系”。OTN将解决传统WDM网络无波长/子波长业务调度实力、组网实力弱、爱护实力弱等问题。光传送网面对IP业务、适配IP业务的传送需求已经成为光通信下一步发展的一个重要议题。光传送网从多种角度和多个方面供应了解决方案，在兼容现有技术的前提下，由于SDH设备大量应用，为了解决数据业务的处理和传送，在SDH技术的基础上研发了MSTP设备，并已经在网络中大量应用，很好地兼容了现有技术，同时也满足了数据业务的传送功能。但是陨着数据业务颗粒的增大和对处理实力更细化的要求，业务对传送网提出了两方面的需求：一方面传送网要供应大的管道,这时广义的OTN技术（在电域为OTH,在光域为ROADM）供应了新的解决方案,它解决了SDH基于VC-12/VC4的交叉颗粒偏小、调度较困难、不适应大颗粒业务传送需求的问题，也部分克服了WDM系统故障定位困难，以点到点连接为主的组网方式，组网实力较弱，能够供应的网络生存性手段和实力较弱等缺点：另一方面业务对光传送网提出了更加细致的处理要求，业界也提出了分组传送网的解决方案，目前涉及的主要技术包括T-MP1.S和PBB-TE等。(I)OTN技术的优势OTN技术作为下一代光网络的发展方向，融合了传统传输解决方案SDH和DNDM的优点，同时避开了他们各自的缺点。具体表现如下：（八）多种客户信号封装和透亮传输；(b)大颗粒的带宽熨用、交叉和配置OTN目前定义的电层带宽颗粒为光通路数据单元(O-DUk,k=1.,2,3),即ODUM2.5Gb/s)、0DU2(10Gbs)和ODU3(40Gbs),光层的带宽颗粒为波长,相对于SDH的VCT2/VC-4的调度颗粒,OTN复用、交叉和配置的颗粒明显要大很多，对高带宽数据客户业务的适配和传送效率显著提升。(C)强大的开销和维护管理实力OTN供应了和SDH类似的开销管理实力,OTN光通路SCh)层的OTN帧结构大大增加了该层的数字监视实力。另外ON还供应6层嵌套串联连接监视(TCM)功能，这样使得OTN组网时，实行端到端和多个分段同时进行性能监视的方式成为可能。(d)增加了组网和爱护实力通过OTN帧结构、ODUk交叉和多维度可重构光分插熨用器(ROADM)的引入,大大增加了光传送网的组网实力,变更了基于SDHVcT2八C-4调度带宽和WDM点到点供应大容量传送带宽的现状。前向纠错(FEC)技术的采纳，显著增加了光层传输的距离。另外，ON将供应更为敏捷的基于电层和光层的业务爱护功能，如基于ODUk层的光子网连接爱护(SNCP)和共享环网爱护、基于光层的光通道或复用段爱护等。(2)0TN技术的引入作为新型的传送网络技术，OTN并非尽善尽美。最典型的不足之处就是不支持2.5Gbs以下颗粒业务的映射及调度。因此，在引入OTN时机和引入层面时必需考虑这方面的因素。引入OTN时须要考虑以下几个因素：（八）引入时机任何一种新技术的引入及商用都是一个渐进的过程，ON技术并不例外。综合考虑OTN技术的标准化进展、设备商用状况等因素，可看到OTN的引入时机已经来到,应分阶段逐步引入ON接口支持功能、OTN组网和爱护功能、OTN智能功能等。(b)0TN技术可适用的网络层面传送网主要由省际干线传送网、省内干线传送网、城域(本地)传送网构成，而城域(本地)传送网可进一步分为核心层、汇聚层和接入层。相对SDH而言，OTN技术的最大优势就是供应大颗粒带宽的调度及传送，因此，在不同的网络层面是否采纳OTN技术，取决于主要调度业务带宽颗粒的大小。依据网络现状，省际干线传送网、省内干线传送网以及城域(本地)传送网的核心层调度的主要颗粒一般在2.5Gbs及以上，因此，这些层面均可优先采纳优势和扩展性更好的OTN技术来构建。对于城域(本地)传送网的汇聚及接入层面，当主要调度颗粒达到2.5Gbs量级或者将来标准化的ODUO颗粒量级时，亦可优先采纳ON技术构建。(C)OTN组网可采纳的设备类型OTN具体组网时选择什么样的设备类型，及设备特征、组网规模、调度颗粒、调度需求、总体成本等因素亲密相关。(I)OTNOTv设备：ONOTM设备除了增加维护管理实力之外，及传统的的MOTM设备并没有显著差异。对于没有调度需求的组网状况而言，基于OTNOTM的设备不失为优先选择。(II)基于波长交叉的RoADM：这种类型设备可实现光通道层业务多方向端到端敏捷调度，同时可节约穿过节点的0-E-0成本，但其及传输距离、色度色散、偏振模色散、光信噪比等物理传输参数亲密关联，一般采纳R0I)M组建传送网络的规模不行能过大(目前最大传输距离可达到100okm左右量级)，而且业务调度的颗粒也是以光通道为主。(III)基于OD1.1.k交叉的OTN设备：基于ODUk交叉的ON设备回避了ROADM的物理传输参数的限制，但较低的调度容量(目前一般在几百Gb/s量级，最新报道的可达到ITb/s量级)限制了其在大型干线节点中的应用。(IV)既然基于波长和ODUk的OTN都存在应用局限性，一般而言基于同时支持波长和ODUk交叉的OTN设备优势则更为明显，但困难的节点结构和业务调度方式对于业务优先规划实力要求很高，在肯定程度上也限制了其组网实力。核心层采纳的OTN/WDM技术目前正在逐步成熟，可以逐步商用。但由于目前ON技术的不同模块发展极不平衡，所以对于商用的步骤应有所考虑，建议现阶段可以考虑引入G.709接口，待ROADM设备成熟后再逐步引入ROADM,然后再考虑引入ON的电交叉设备。1.2.7.3. 分组传送网PTN(I)PTN产生的背景众所周知,SDH技术是针对窄带TDM业务开发的，缺乏对宽带业务、数据业务的支持，为用户供应多种类带宽存在着瓶颈，带宽利用率低，自身能够对外供应的标准接口种类有限，难以高效的承载速率丰富的各种宽带业务。尽管这些年，为了提高SDH技术传送数据业务的实力，提出了VC虚级联、链路容量调整方案(1.CAS),通用成帧规程(GFP)、弹性分组环技术(RPR)和Mar1.iniVP1.S等技术，形成了多业务传送平台(MSTP)设备，但所改善的只是设备的接口和传送实力，而设备的核心结构仍旧为时隙交换，不能有效地利用分组技术的统计复用的优点。为了解决这一问题，PTN技术应运而生，它支持多种基于分组交换业务的双向点对点连接通道，具有适合各种粗细颗粒业务、端到端的组网实力，供应了更加适合于IP业务特性的“柔性”传输管道；点对点连接通道的爱护切换可以在50亳秒内完成，可以实现传输级别的业务爱护和复原：继承了SDH技术的操作、管理和维护机制，具有点对点连接的完整OAM,保证网络具备啜护切换、错误检测和通道监控实力：完成了及IP/MP1.S多种方式的互连互通，无缝承载核心IP业务；网管系统可以限制连接信道的建立和设置，实现了业务QoS的区分和保证，敏捷供应S1.A等优点。此外，它可利用各种底层传输通道(如SDHE1.hernetOTN)。总之，它具有完善的OAM机制，精确地故障定位和严格的业务隔离功能,最大限度地管理和利用光纤资源，保证了业务平安性，在结合GVPI6后，可实现资源的自动配置及网状网的高生存性。(2) PTN的关键技术(I) T-MP1.ST-MP1.S(TransportMP1.S)经由阿尔卡特朗讯、爱立信、富士通、华为和泰乐等众多支持者提议，于2019年2月由ITU-T实现了技术的标准化，是PTN的首次尝试。它基于ITU-TG.805传输网络结构，由ITu完成标准化(,G.8112,G.8121),其主要改进包括通过消退IP限制层简化MP1.S以及增加传输网络须要的OAM和管理功能。T-MP1.S是一种面对连接的分组传送技术，在传送网络中，将客户信号映射进MP1.S帧并利用MP1.S机制(例如标签交换、标签堆栈)进行转发，同时它增加传送层的基本功能，例如连接和性能监测、生存性(爱护复原)、管理和限制面(AS0N/GMP1.S)。总体上说，T-MP1.S选择了MP1.S体系中有利于数据业务传送的一些特征，抛弃了IETF(InternetEnginceringTaskForce)为MP1.S定义的繁复的限制协议族，简化了数据平面，去掉了不必要的转发处理。T-MP1.S从面对连接的分组传送角度犷展动身，通过上述一些机制使其达到电信级运营要求，包括在电信级爱护、可管理性、扩展性方面考虑完善，如供应低于50ms的熨原时间：分级、分段的电路级管理,类似SDH的OAM：基于MP1.S的帧及转发机制,对包括POS等接口的支持较好。在应用场景上适合基于TDM业务为主向IP化演进的运营环境。但总体看来此技术的相应产业支持还不够成熟。(II) PBTPBT则由北电予以支持。PBT着眼于解决以太网的缺点,T-MP1.S着眼于解决IP/MP1.S的困难性。PBT希望基于现有城域以太网体系构架达到电信级运营要求，在电信级爱护、可管理性、扩展性方面均有发展，也能供应低于50ms的复原时间、以太网连接由网管系统进行配置等功能，同时运营商MAC对用户不行见，骨干网不需处理用户MAa业务更平安；此外，I-SID(I-TAG)突破V1.AN1.D的限制,可支持16M(24bit)的业务实例。但由于多了一层VAC封装的硬件代价必定上升，且对POS支持的效率低，在初期会是一个值得考虑的问题。T-MP1.S和PBT都为从现有的SoNET/SDH向完全分组交换网络的转变供应了平滑过渡的方法。从标准化的程度上看，T-MP1.S更成熟，ITU-T已经完成了大部分标准化工作；PBT则处于标准发展的早期，在标准方而不成熟。I=I前，作为分组传送网的代表技术PBT,T-MP1.S还面临着标准、芯片成熟度、产品成熟度和应用模式等多方面的完善问题，同时任何一种技术的网络规模应用都是一个逐步演进的过程，我也要正确面对这个问题。(3) PTN应用及引入策略分组化是光传送网发展的必定方向，将来本地网依旧在相当长的时间内面临多种业务共存、承载的业务颗粒多样化等问题，在考虑PTN产品网络引入的过程中，须要留意引入策略和网络承接性的问题,在现有的网络中引入分组传送技术和设备还是应当特别慎重，逐步分步实施：(I)引入时机：PTN的切入应当是在FE成为主流的业务接口后再逐步实施。(II)在标准和产业链成熟后，正式切入全业务运营的分组传送网。(IH)依据核心层OTN技术的引进状况。核心层采纳的ON/WDM技术目前正在逐步成熟，可以逐步商用。但由于目前OTN技术的不同模块发展极不平衡，所以对于商用的步骤应有所考虑，建议现阶段可以考虑引入G.709接口,待ROADM设备成熟后再逐步引入Ro
