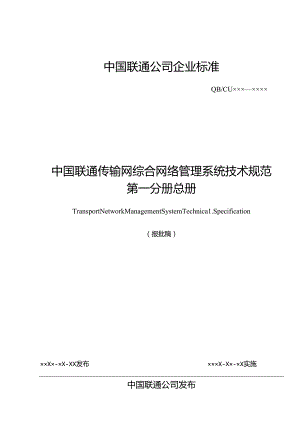

中国联通公司企业标准QB/CU×××××××中国联通传输网综合网络管理系统技术规范第一分册总册TransportNetworkManagementSystemTechnica1.Specification（报批稿）××X×-×X-XX发布×××X-X×-×X实施中国联通公司发布前言II范明2 规范性引用文件3 缩略沿4 概述24.1 中国联通传输网网管现状24.2 系统建设目标243系统管理范围25 系统体系结构45.1 传输网网管系统的分级管理结构45.2 综合网管系统与厂家EMS.NMS之间的接口（接口1）55.3 综合网管系统省部徼接11（接112）55.4 本地标合网管北向接口（接口355.5 琮合网管系统横向接口（接口456 系统技术要求66.1 系统总体要求66.2 软件技术要求76.3 管理实力要求76.4 性能要求76.5 系统平安要求76.6 DCN要求*.刖三本规范是4中国联通传输网综合网络管理系统技术规范3系列技术规范中的第一分册。该系列规范的结构及名称预料如下：（1）中国联通传输网标合网络管埋系统技术规范第一分册总册：（2） 中国岷通传输网综合网络管理系统技术规范其次分册总部煽合网管系统功能规范：（3）中国联通传输网踪合网络管理系统技术规范第三分册一干综合网管系统功能规范：（4） 中国联通传输网综合网络管理系统技术规范第四分册省级（:干、本地）综合网管系统功能规范：（5）中国联通传输刈踪介网络管理系统技术规范第五分册部省级综合刈管系统接口规范：（6）中国联通传输网综合网络管理系统技术规范第六分册SDH接口规范：（7）中田联通传输网综合网络管理系统技术规范第七分册WDM接口规范；（8）中国联通传输M综合网络管理系统技术规范第八分册部省级接口测试规范.本标准主要起堂总位：信息产业部电信传输探讨所，中国联通有眼公司。本标准主要起草人：徐货宝,丛日刚，王燕，张谯华，陈忠民，李财云，牛莹.本标准的修改和说明权属中国联通有限公F.中国联通传输网综合网管系统技术规范第一分册总册1范围本标准规定了中国联通佐输网综合网管系统的总体框架、系统结构,本标掂规定了中国联通传输网粽合网管系统的总体技术要求。本标准界定了本次技术规范系列引用的术语.本现范适用于对中国联通传输网综合同管系统的规划、设计和实施.2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款.凡是注U期的引用文件,其随后全部的修改单（不包括勘误的内容或修订版均不适用于本标准.然而，激励依据本标准达成协议的各方探讨是否可运用这些文件的最新版本。凡是不注H期的引用文件,其最新版本适用于本标准，ITU-TITU-T建议建议M.31(X)(1995)：X.731(1995)：通用网络信息模型：状态管理功能：FTU-T建议X.739(1993):系统管理：测量对象和属性;-ITU-T建议X.741(1995)：平安管理功能：-ITU-T建议Q.822(I993):性能管理功能:-ITU-T建议G774(I992);SDH网元管理信息模型：-ITU-T建议G774.01(1994)：SDH网元性能监测：ITU-T建议G784(1994):SDH管理：ITU-T建议GXO5(I994):传送网通用功能结构：-ITU-T建议G875(1998)光传送网网元层信息模型。3缩略语下列缩略语适用于本标准.缩略语英文全名中文全名DCNDataGxninunicationNetwork数据通信网EMSE1.cecntManagementSystemM元管理系统MSMu1.tip1.exSection复用段NMSNetworkManagementSystem同络管理系统RSRegeneratorSection再生段SDHSynchronousDigita1.Hierarchy同步数字系列BDMWave1.engthDivisionMu1.tip1.exing波分复用S1.AService1.eve1.Agreement业务等级协定4侬4.1中国联通传网网管现状中国联通的传输网为三级结构，包括一干传输网、二千传输网和本地传输网（包括接入网），目的对这三级网络的管理也是采纳分级方式.总部负诙对一干传蝌网的干脆管理：省分公司负说对省内传输网进行干脆管理.中国联通的传输网网络管理现状是一干传给网已实现了多厂商平价上的网络级的琮合网络管理系统，:干和本地网柒本上采纳各设盖厂商供应的阿元或子同管理系统来管理各厂商自己的设备,部分省市已经建设了费源管理系统，目的的管理方式存在的主要同时有：1）分散监控、分散管理多厂家设备.操作困难性高,缺乏统一、整体的全网网络级管理系统:2）块乏对全网资源、网络拓扑的宏观把樨和数据分析,映乏对全刈资源进行有效安排的手段和宏观调控；3）缺乏对全网运行状冬运行、维护状况的宏观监控和数据分析,对传输网的运堆属于被动式运维.不能达到主动式运维和预防式运维的目标.4）缺乏全网端到端电路信息的管理，洪乏对大客户VPN的管理：5）缺乏对运维工作结合网络运行质量的综合统计分析数据支撑，对人员的考核缺乏科学和m化的手段.鉴于中国联通传输网的网管现状，有必要在中国联通建立传输网淙合网管系统分级体系，通过网管系统对省际省内传输府进行统一的、全局的管埋，从而提高联通传ft网的柱体运行维护水平，保证传输网的运行质量和效率.4.2 系烧建设目标中国联通传输网媒合网管系统建设目标如卜：1）在统一的界面中实现对多厂商设备传输网的集中监控和管理：2）实现对网络运行质埴、运维工作的统一考核评估：3）通过对全网资M的有效限制使得传输网能修敏捷地供陶基于电路的YPN业务管理：-0实现对全网资源的集中尺度管理，以使提高网络维护质fft和网络资源的利用率：5）为全网范用内的管理维护人员供应统一的办公允台，使得网络的管理能鲂闭环进行：6）对其它运行支撑系统供应接口，为整个联通运行管理的自动化供应必要条件.4.3 系统管理范BI中国联通传输网综合网管系统的管理危围包括：一级干线传输脚SDH系统：一锹干传输MWDM系统：二娘干城干线传输网SDH系统:二徼干线传输用WDM系统：本地传输忖SDH系统：本地传输WWDM系统.5系统体系结构5.1传网网管系统的分管理结构第级网管系统命名为中国联通总部传獭网综合网管系统,完成对全网的宏观管理和监控0其次级网管系统包括干传输网综合网管系统（己建设完成）、省锻传输网粽合网管系统，分别完成对一级干线、二级干线和本地的干脆管理和监控.同时向上供应管理接I（即接口2）给总部传输村综合河管系统.依据目前的网包建设状况，部分省分公司已线建立了资源管理系统,则可再建设一套具有跨名厂家的告警、性能、田田管理等功能的网管系统，与原资源管理系统,起构成“省娘传输网综合网管系统一，两个系统之间通过横向接口完成所需信息的交互（该横向接口待定）。笫三级网管系统指的是对于一些网络结构、网络容埴、业务实力比较大的地市，可以单独建立地市级的本地传输网综合网管系统，完成对本地网络的干脆管理,同时向上供应管理接I1.（即接口3）给所注的省级传怆网综合网管系统.各级综合网管系统均应预留向同级的其它系统供应对外横向接口（即接U4,完成所禽管理信息和数据的传递和交互.传獭网的设得厂家供应的EMS或SNMS,完成对传粕设符的瞌控管理.同时向上供应管理接口（即接口I）给相应的一干你合网管系统或省级/本地综合网管系统.对于部分地区传输设备的具体状况，也可采纳统合网管系统干脆连接网元进行管理的方式，5.2 雄合网管系毓与厂家BCMS之间的接口（tt1）综合网管系统的实现依能于各设备厂家供应的网管接口接口I.在传输网的发展过程中，由于各种厂家对网管接口的实现参差不齐，导软所供应的网管接口的方式和内容的多样性,网管接口供应方式的多样性体现在不同的传输设备厂家可能会通过其网元管理器（EMS）或子惘管理（SNMS）向上供应网管接口，在传场网综合网管系统的建设过程中M管接U的选择应当坚持如下原则：> 假如设备I家能弊供应商总功能的网元管理接口,可优先采纳网元管理器（EMS）向上供应的管理接口：> 假如设备厂家不能供应满意功能的网元管理接口，可采纳予网管理器（SNMS）向上供应的管理接口：> 当一种接口不能完全满意功能要求时，必需考虑我纳多种网管接口的可能性。5.3 缭合网管系统省部St接口（接口2）“综合网管系统省部级接口”指的是各“省级传输网综合网管系统”和“一干传输网涂合网管系统”向“总部传输网综合网管系统”供应的北向管理接口，用于满息“总部传输网媒合网管系统”对全网的宏观管理.在传除网琮合网管系统的建设过程中.该接口的规定应当坚持如下原则：> 规定统一的接口内容和信息表现形式，适用于全部“省娘传输网嫁台网管系统”，> 接口的开放程度应具有较强的适应性和扩展件,应可适应实际工程分阶段实施的要求.> 接11的内容和信息模型应当完整的涵装所管网络资源、状态的具体信息.5.4 本地综合网管北向接口（按口3）“本地综合网管北向接口”指的是“本地传输网综合网管系统”向“省级传珀网综合网管系统”供应的北向管理接口，其内衣与部省级接口内容应基本一样，在建设实际系统时应依据具体的木地网状况作适应性的增加或扩展.5.5 雄合网管系毓横向按口（接口4）“综合网管系统横向接I”指的各级综合网管系统在建设时应考虑适应将来发展的状况，预留出与其它系统的横向接口，该接口的规定应当坚持如下原则：> 栗纳满合度较松的接11实现方式，避开系统开发的困难性:> 采纳成熟稳定的接口实现技术。此接口待定.6系统技术要求6.1系院总体鬟求a）接入方式.1）支持近端接入和远程接入2）支持多用户同时操作。b）连接方式.网管系统与被管系统之间采纳I）CN连接.C）平安牢靠性，1）应供应网管数据的符份功能，包括自动和手工需份，须要时Ur将备份数据发原.2）应对无权怫作人员进行限制，保证只有授权的操作人员才允许执行相应的操作等.3）系统一年中停止服务的时间累计不褥超过3天.4）系统在设计时应保证平均无故障时间不小于100天：4）应支挣1+1）热备用（Hot-Standby）配置.5）系统的投入、退出和异样停止后，不应影响它管理的EYS的正常运行，也不应影响传谕网络的正常业务.6）与EMS连接中断时，系统应在肯定时间内自动尝试期建连接,如连接失败应以告警形式提示用户.7）用户界面程序异样停止后，不应影响服务器却和其他用户界面的正常运行.e）年份表示必需湎意IS08601的规定，运用四位十进制数表示年份。f）须要时间标记的事务,例如告警事务、性能事务、配置事务等的时间标记为四元时间,建议以秒为单位.g）应供应打印设置和打印功能.h）应供应对EMS的仿双终端接入功能.i）全部界面应简沽、友好，操作简沽，提示清楚，供应在规格助，j）用户界面显示应采纳中文，用户操作界面来纳IJindous界面。k）数据表示要求：1）依据须要可配备多个限制台和大屏解显示屏，2）对于网管的告警信息要采纳多种手段表示，如声、光提示等。3）应支持通配符查询.4）对于同一功能，应供应多种方式的操作手段，如鼠标操作,热犍操作等.5）对于统计信息，应以报表或F1.观图形化方式（如Ii方图、曲线图等）进行表示.m）数据同步要求，应保证网管系统与就管网络数据的一样性.n）时间同步的要求：应供应机制，保证EMS与NMS时间的同步性，以NMS时间为准。6.2 软件技术要求a）牢靠性：网管系统状件应具有处理各种非正常状态和事务的实力.b）开放性：网管系统应采纳多层开放体系结构，具有消他的体系结构，对不同袒网方式的网络，无须进行特地的软件开发.并能遵循相应的国际标准.c）分布性：网管系统应采纳分布式计豫的技术，以提高系统的可扩展性。<1）可#展性：网管系统应具有良好的伸缗性，可以随网络规模的增长平滑扩展：NMS还应具有后向栽容性，当NMS版本升级后，应能管理全部的EMS,同时低版本系统中的数据应自动迁移到高版本系统中.e）网管系统应支持时设备网管的平滑升级的适应性的要求，并能支持新的传输设;&的引入，f）应用软件结构、系统架构应与功能模块划分保持一样，6.3 管理实力要求a）网管系统可支持的图形线珀不得少于100个.b）网管系统可支持同时操作的用户数不得少于100个，C）网管系统应可管理多个EYS,d）网管系统所能处理的最大当前告警数目应不小于5,000个.6.4 性能要求（1） 传警响应时间：网络设缶运行IE常状况卜I网管系统的告警平均响应时间（指从网元发生告警到NMS显示告警）不大于20杪。在系统涓负荷状况下，告警响应时间应不大于以上指标的15Ok（2） 当网管系统采纳双机备份时旦为热茶用的方式下，主用到备用的平均切换时间应小于10分钟：（3） 存储实力要求：各种口志文件应至少能保存12个月的任务。（4） 时间精度要求：时间戳的精度为1杪。6.5 系院平安要求网管系统自身应具备统一且完善的平安机制,保证网络设备的正常运转和系统软件的平安运行.防止非法用户的间入,保证系统的数据平安.a）网管系统应对所接入的用户进行严格鉴权.包括对用户名称、用户密码和IPJ1I:进行验证.用户只能在授权范阳内IS行相关操作：b）网管系统应具备系统访问日志记录和操作日志记录的功能：c）对基于WCb方式进行访问的用户.四管系统应通过设置防火指（Figwa1.1.）对外部用户的身份、数据包和连接方式进行限制,防止对W管系统的非法访问、攻击和破坏:d）网管系统应供应系统病毒检测与消除的手段.6.6 DCN要求DCN用于在WIS和EMS之间传送网管信息，NMS应至少支持如下一种M的接入实力:a）以太网：b） DDN网（N*61Kbi1.sIWNW30,t35接口）：c） 2Mbits.G.703同向型接U：dX.25网；e）其他己投入商用的数据通信网.
